1. 能力目标

能够理解和使用RocketMQ的顺序消息
能够理解和使用RocketMQ的生产者保证策略
能够理解和使用RocketMQ的消息投递策略
能够理解和使用RocketMQ的消费者的重试策略

2. 车辆调度

2.1 业务分析

2.1.1 车辆调度分析

用户打车从派单服务到调度服务，首先将消息以顺序方式扔到RocketMQ中，然后消费的事务就会严格按照放入的顺序进行消费，用户首先拿到从RocketMQ推送的顺序消息，然后保持住，开始轮询检查Redis中的List中是否存在车辆，存在两种情况：

2.1.1.1 没有拉取到车辆

如果没有拉取到车辆，然后会延时一段时间，继续进行拉取，一直拉取不到的话一直进行自旋，一直等到拿到车辆才退出自旋。

2.1.1.2 拉取到车辆

如果拉取车辆就会将用户和拿到的车辆绑定到一起，开始后续操作，比如下订单等。

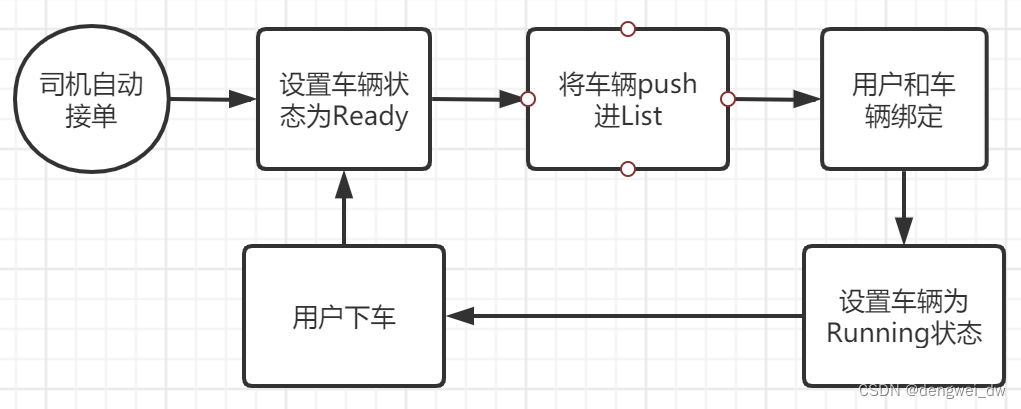

2.1.2 司机自动接单

当司机上线后，开启自动接单后，主题流程图下

会先将车辆状态设置为在Ready状态，
当车辆接到用户后会将车辆设置为Running状态，
用户下车后，会将车辆继续设置为Ready状态，并将车辆push进list

2.1.3 用户下车

如果用户点击下车，主体流程如下

会先将用户状态设置为Stop状态
然后会解除车辆和用户的绑定，
之后车辆会将会push到list的尾端，让其他的用户可以拉取到车辆信息。

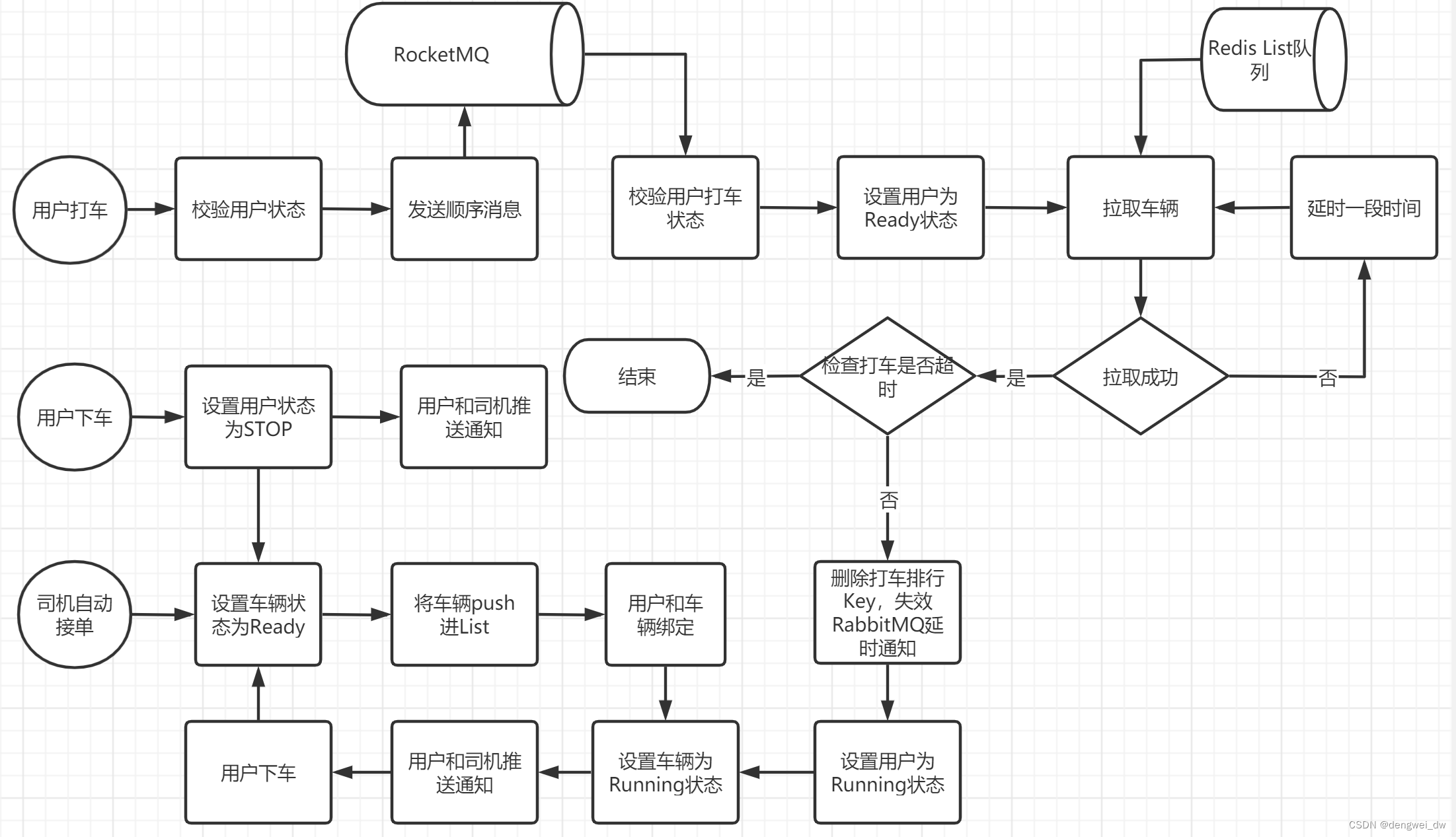

2.1.4 用户打车

用户上车后流程如下

校验用户状态，然后将发送顺序消息到RabbitMQ
消费者获取到用户消息，开始轮询来拉取车辆信息，如果拉取不到休眠一会继续拉取，一直到拉取到
拉取到后校验是否超时，如果超时直接结束打车，否则删除RabbitMQ的超时检测Key，失效超时通知
设置用户状态为Running，后续就到了司机自动接单的流程了

2.2 技术分析

2.2.1 RocketMQ顺序消息

打车需要排队，我们需要让前面的人能够被消费到，不能让这个顺序乱掉，这就需要用到RocketMQ的顺序消息

2.2.2 Redis 轮询队列

我们要让车辆在队列中，从MQ拿到一个车辆后，需要再从队列中拿取一个车辆如果拿不到则需要不断的轮询，一直到拿到车辆为止，如果打车玩完成还是需要将车辆归还队列，让其他的用户来打车，将一辆车重复利用起来

3. 顺序消息

3.1 顺序类型

3.1.1 无序消息

无序消息也指普通的消息，Producer 只管发送消息，Consumer 只管接收消息，至于消息和消息之间的顺序并没有保证。

Producer 依次发送 orderId 为 1、2、3 的消息
Consumer 接到的消息顺序有可能是 1、2、3，也有可能是 2、1、3 等情况，这就是普通消息。

3.1.2 全局顺序

对于指定的一个 Topic，所有消息按照严格的先入先出（FIFO）的顺序进行发布和消费

比如 Producer 发送orderId 1,3,2 的消息, 那么 Consumer 也必须要按照 1,3,2 的顺序进行消费。

3.1.3 局部顺序

在实际开发有些场景中，我并不需要消息完全按照完全按的先进先出，而是某些消息保证先进先出就可以了。

就好比一个打车涉及到不同地区 北京，上海、广州、深圳，我不用管其它的订单，只保证同一个地区的订单ID能保证这个顺序就可以了。

3.2 Rocket顺序消息

RocketMQ可以严格的保证消息有序，但这个顺序，不是全局顺序，只是分区（queue）顺序，要全局顺序只能一个分区。

3.2.1 问题梳理

我们知道 生产的message最终会存放在Queue中，如果一个Topic关联了4个Queue,如果我们不指定消息往哪个队列里放，那么默认是平均分配消息到4个queue，

好比有10条消息，那么这10条消息会平均分配在这4个Queue上，那么每个Queue大概放2个左右，这里有一点很重的是：同一个queue，存储在里面的message 是按照先进先出的原则

之所以出现下面这个场景看起来不是顺序的，是因为发送消息的时候，消息发送默认是会采用轮询的方式发送到不同的queue（分区）

3.2.2 解决方案

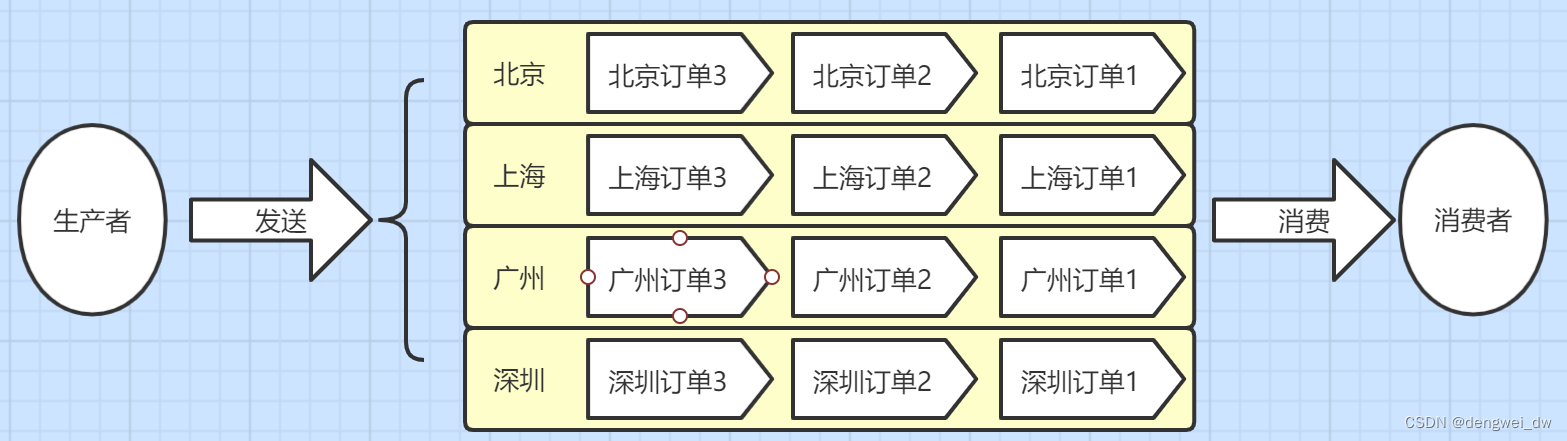

这个时候思路就来了，我们让不同的地区用不同的queue，只要保证同一个地区的订单把他们放到同一个Queue那就保证消费者先进先出了。

这就保证局部顺序了，即同一订单按照先后顺序放到同一Queue，那么获取消息的时候就可以保证先进先出。

3.2.3 如何保证集群有序

这里还有很关键的一点，在一个消费者集群的情况下，消费者1先去Queue拿消息，它拿到了 北京订单1，它拿完后，消费者2去queue拿到的是 北京订单2

拿的顺序是没毛病了，但关键是先拿到不代表先消费完它，会存在虽然你消费者1先拿到北京订单1，但由于网络等原因，消费者2比你真正的先消费消息，这是不是很尴尬了。

3.2.3.1 分布式锁

Rocker采用的是分段锁，它不是锁整个Broker而是锁里面的单个Queue，因为只要锁单个Queue就可以保证局部顺序消费了。

所以最终的消费者这边的逻辑就是

消费者1去Queue拿 北京订单1，它就锁住了整个Queue，只有它消费完成并返回成功后，这个锁才会释放。
然后下一个消费者去拿到 北京订单2 同样锁住当前Queue，这样的一个过程来真正保证对同一个Queue能够真正意义上的顺序消费，而不仅仅是顺序取出。

3.2.4 消息类型对比

全局顺序与分区顺序对比

Topic消息类型	支持事务消息	支持定时/延时消息	性能
无序消息（普通、事务、定时/延时）	是	是	最高
分区顺序消息	否	否	高
全局顺序消息	否	否	一般

发送方式对比

Topic消息类型	支持可靠同步发送	支持可靠异步发送	支持Oneway发送
无序消息（普通、事务、定时/延时）	是	是	是
分区顺序消息	是	否	否
全局顺序消息	是	否	否

3.2.5 注意事项

顺序消息暂不支持广播模式。
顺序消息不支持异步发送方式，否则将无法严格保证顺序。
建议同一个 Group ID 只对应一种类型的 Topic，即不同时用于顺序消息和无序消息的收发。
对于全局顺序消息，建议创建broker个数 >=2。

3.3 代码示例

3.3.1 队列选择器

public class SelectorFactory {
    /**
     * 工厂模式获取MessageQueueSelector
     *
     * @param value
     * @return
     */
    public static MessageQueueSelector getMessageQueueSelector(String value) {
        //如果value不为空使用hash选择器
        if (StringUtils.isNotEmpty(value)) {
            return new SelectMessageQueueByHash();
        }
        //如果value为空使用随机选择器
        return new SelectMessageQueueByRandom();
    }
}

3.3.2 消息发送者

@Component
public class MQProducer {

    @Autowired
    DefaultMQProducer defaultMQProducer;

    /**
     * 同步发送消息
     * @param taxiBO
     */
    public void send(TaxiBO taxiBO) {
        if (null == taxiBO) {
            return;
        }
        SendResult sendResult = null;

        try {
            //获取消息对象
            Message message = RocketMQHelper.buildMessage(DispatchConstant.SEQ_TOPIC, taxiBO);
            //根据区域编码获取队列选择器
            MessageQueueSelector selector = SelectorFactory.getMessageQueueSelector(taxiBO.getAreaCode());
            //发送同步消息
            sendResult = defaultMQProducer.send(message, selector, taxiBO.getAreaCode(), 10000);
        } catch (MQClientException e) {
            e.printStackTrace();
        } catch (RemotingException e) {
            e.printStackTrace();
        } catch (MQBrokerException e) {
            e.printStackTrace();
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
        if (null != sendResult) {
            System.out.println(sendResult.toString());
        }
    }
}

3.3.3 消息消费者

消费者真正要达到消费顺序，需要分布式锁，所以这里需要将MessageListenerOrderly替换之前的MessageListenerConcurrently，因为它里面实现了分布式锁。

/**
 * 消费消息
 */
public abstract class MQConsumeMessageListenerProcessor implements MessageListenerOrderly {
    public static final Logger logger = LoggerFactory.getLogger(MQConsumeMessageListenerProcessor.class);

    /**
     * 消费有序消息
     *
     * @param list
     * @param consumeOrderlyContext
     * @return
     */
    @Override
    public ConsumeOrderlyStatus consumeMessage(List<MessageExt> list, ConsumeOrderlyContext consumeOrderlyContext) {

        if (CollectionUtils.isEmpty(list)) {
            logger.info("MQ接收消息为空，直接返回成功");
            return ConsumeOrderlyStatus.SUCCESS;
        }
        //消费消息
        for (MessageExt messageExt : list) {
            try {
                String topic = messageExt.getTopic();
                String tags = messageExt.getTags();
                String body = new String(messageExt.getBody(), "utf-8");
                //调用具体消费流程
                processMessage(topic, tags, body);
                logger.info("MQ消息topic={}, tags={}, 消息内容={}", topic, tags, body);
            } catch (Exception e) {
                logger.error("获取MQ消息内容异常{}", e);
                //暂停当前队列
                return ConsumeOrderlyStatus.SUSPEND_CURRENT_QUEUE_A_MOMENT;
            }
        }

        // TODO 处理业务逻辑
        return ConsumeOrderlyStatus.SUCCESS;
    }

    /**
     * 处理消息
     *
     * @param body
     */
    public abstract void processMessage(String topic, String tags, String body);
}

上面我们介绍了顺序消息，它主要将相同的消息投递到一个队列中的，具体如何投递呢

4. 消息投递策略

上面我们介绍了顺序消息，但是RocketMQ还支持那些投递策略呢、

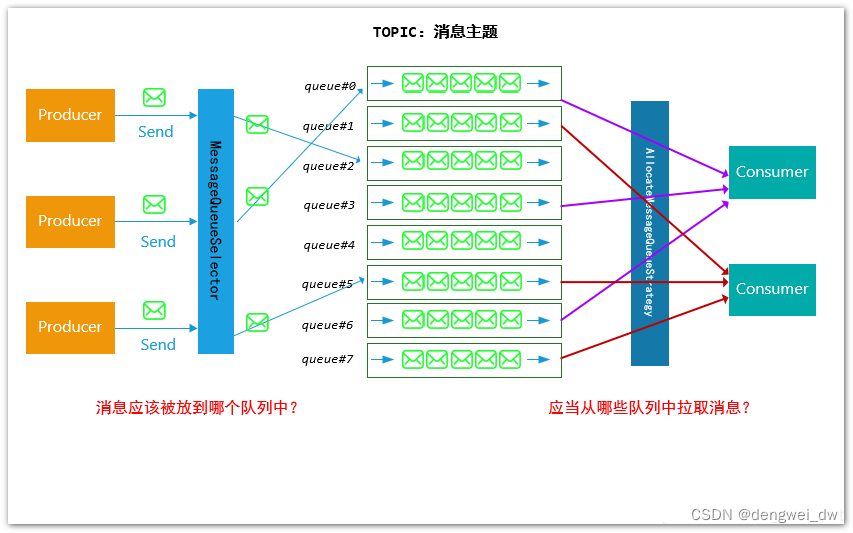

RocketMQ 的消息模型整体并不复杂，如下图所示：

一个Topic(消息主题)可能对应多个实际的消息队列(MessgeQueue)

在底层实现上，为了提高MQ的可用性和灵活性，一个Topic在实际存储的过程中，采用了多队列的方式，具体形式如上图所示，每个消息队列在使用中应当保证先入先出（FIFO,First In First Out）的方式进行消费。

那么，基于这种模型，就会引申出两个问题：

生产者 在发送相同Topic的消息时，消息体应当被放置到哪一个消息队列(MessageQueue)中？
消费者 在消费消息时，应当从哪些消息队列中拉取消息？

4.1 生产者投递策略

生产者投递策略就是讲如何将一个消息投递到不同的queue中

4.1.1 轮询算法投递

默认投递方式：基于Queue队列轮询算法投递

默认情况下，采用了最简单的轮询算法，这种算法有个很好的特性就是，保证每一个Queue队列的消息投递数量尽可能均匀，算法如下图所示：

4.1.2 顺序投递策略

在有些场景下，需要保证同类型消息投递和消费的顺序性。

例如，假设现在有TOPIC topicTest,该 Topic下有4个Queue队列，该Topic用于传递订单的状态变迁，假设订单有状态：未支付、已支付、发货中(处理中)、发货成功、发货失败。

在时序上，生产者从时序上可以生成如下几个消息：

订单T0000001:未支付 --> 订单T0000001:已支付 --> 订单T0000001:发货中(处理中) --> 订单T0000001:发货失败

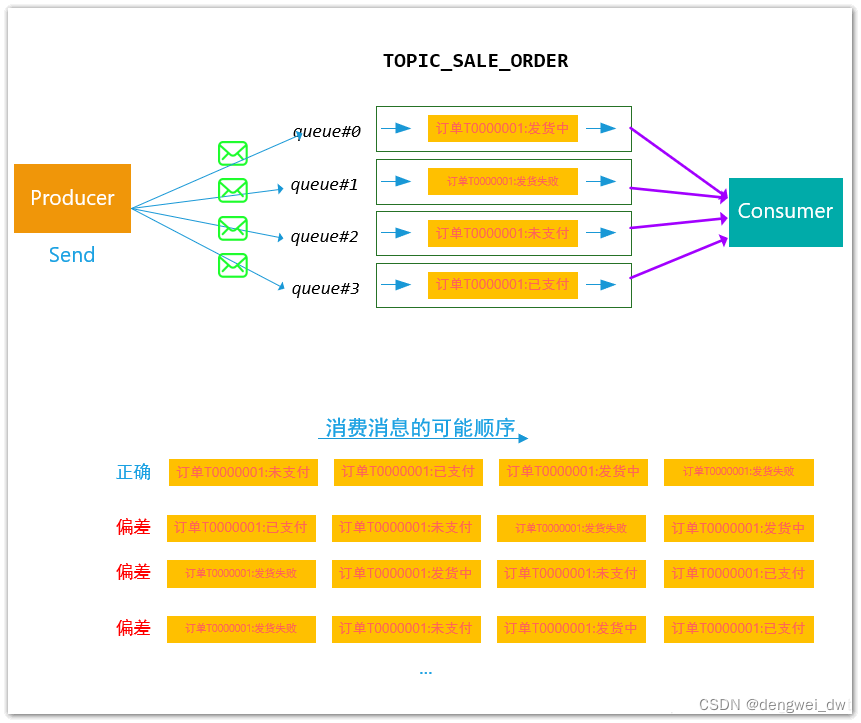

消息发送到MQ中之后，可能由于轮询投递的原因，消息在MQ的存储可能如下：

这种情况下，我们希望消费者消费消息的顺序和我们发送是一致的，然而，有上述MQ的投递和消费机制，我们无法保证顺序是正确的，对于顺序异常的消息，消费者 即使有一定的状态容错，也不能完全处理好这么多种随机出现组合情况。

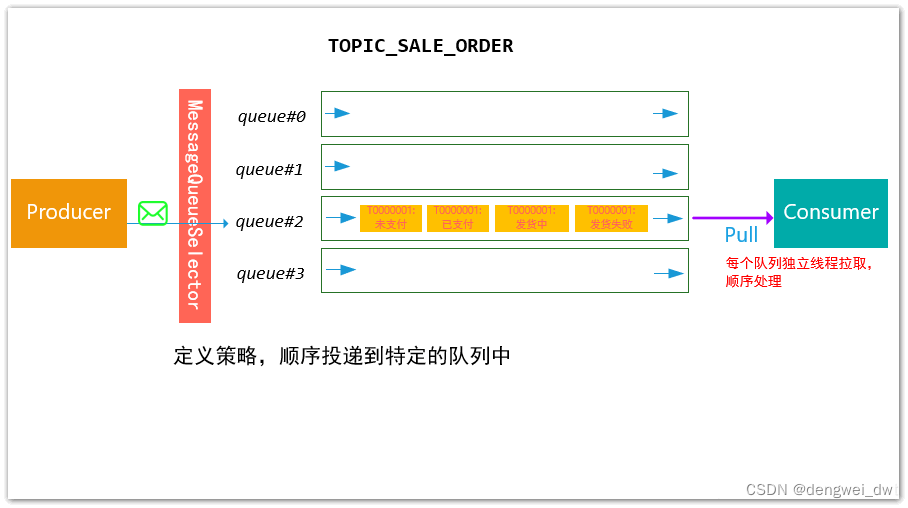

基于上述的情况，RockeMQ采用了这种实现方案：对于相同订单号的消息，通过一定的策略，将其放置在一个 queue队列中，然后消费者再采用一定的策略(一个线程独立处理一个queue,保证处理消息的顺序性)，能够保证消费的顺序性

生产者在消息投递的过程中，使用了 MessageQueueSelector 作为队列选择的策略接口，其定义如下：

public interface MessageQueueSelector {
        /**
         * 根据消息体和参数，从一批消息队列中挑选出一个合适的消息队列
         * @param mqs  待选择的MQ队列选择列表
         * @param msg  待发送的消息体
         * @param arg  附加参数
         * @return  选择后的队列
         */
        MessageQueue select(final List<MessageQueue> mqs, final Message msg, final Object arg);
}

4.1.3 自带实现类

投递策略	策略实现类	说明
随机分配策略	SelectMessageQueueByRandom	使用了简单的随机数选择算法
基于Hash分配策略	SelectMessageQueueByHash	根据附加参数的Hash值，按照消息队列列表的大小取余数，得到消息队列的index
基于机器机房位置分配策略	SelectMessageQueueByMachineRoom	开源的版本没有具体的实现，基本的目的应该是机器的就近原则分配

4.2 消费者分配队列

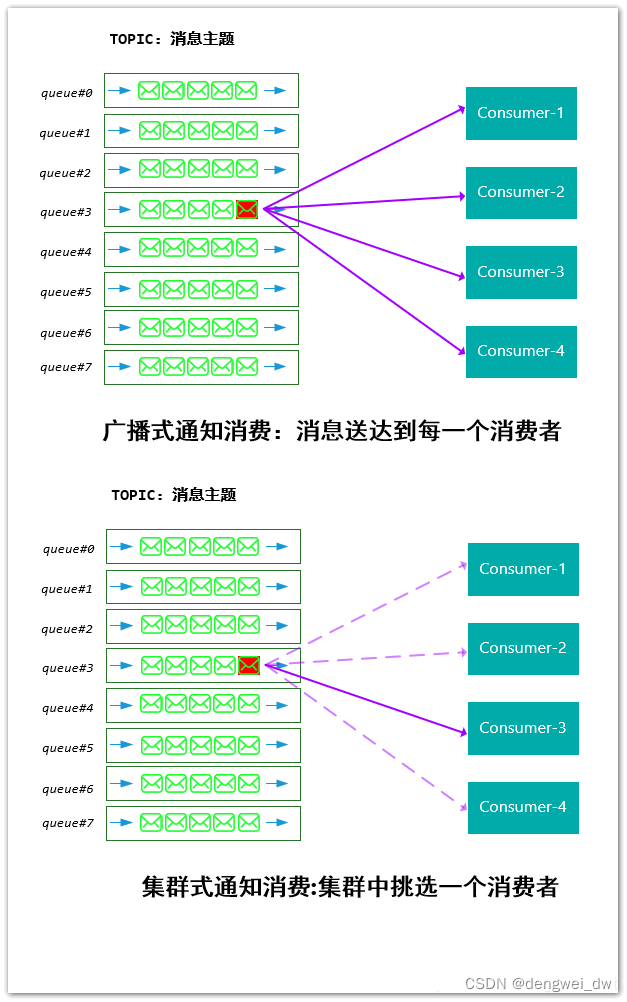

RocketMQ对于消费者消费消息有两种形式：

BROADCASTING:广播式消费，这种模式下，一个消息会被通知到每一个消费者
CLUSTERING: 集群式消费，这种模式下，一个消息最多只会被投递到一个消费者上进行消费模式如下：

对于使用了消费模式为MessageModel.CLUSTERING进行消费时，需要保证一个消息在整个集群中只需要被消费一次，实际上，在RoketMQ底层，消息指定分配给消费者的实现，是通过queue队列分配给消费者的方式完成的：也就是说，消息分配的单位是消息所在的queue队列

将queue队列指定给特定的消费者后，queue队列内的所有消息将会被指定到消费者进行消费。

RocketMQ定义了策略接口AllocateMessageQueueStrategy，对于给定的消费者分组,和消息队列列表、消费者列表，当前消费者应当被分配到哪些queue队列，定义如下：

/**
 * 为消费者分配queue的策略算法接口
 */
public interface AllocateMessageQueueStrategy {

    /**
     * Allocating by consumer id
     *
     * @param consumerGroup 当前 consumer群组
     * @param currentCID 当前consumer id
     * @param mqAll 当前topic的所有queue实例引用
     * @param cidAll 当前 consumer群组下所有的consumer id set集合
     * @return 根据策略给当前consumer分配的queue列表
     */
    List<MessageQueue> allocate(
        final String consumerGroup,
        final String currentCID,
        final List<MessageQueue> mqAll,
        final List<String> cidAll
    );

    /**
     * 算法名称
     *
     * @return The strategy name
     */
    String getName();
}

相应地，RocketMQ提供了如下几种实现：

算法名称	含义
AllocateMessageQueueAveragely	平均分配算法
AllocateMessageQueueAveragelyByCircle	基于环形平均分配算法
AllocateMachineRoomNearby	基于机房临近原则算法
AllocateMessageQueueByMachineRoom	基于机房分配算法
AllocateMessageQueueConsistentHash	基于一致性hash算法
AllocateMessageQueueByConfig	基于配置分配算法

为了讲述清楚上述算法的基本原理，我们先假设一个例子，下面所有的算法将基于这个例子讲解。

假设当前同一个topic下有queue队列 10个，消费者共有4个,如下图所示：

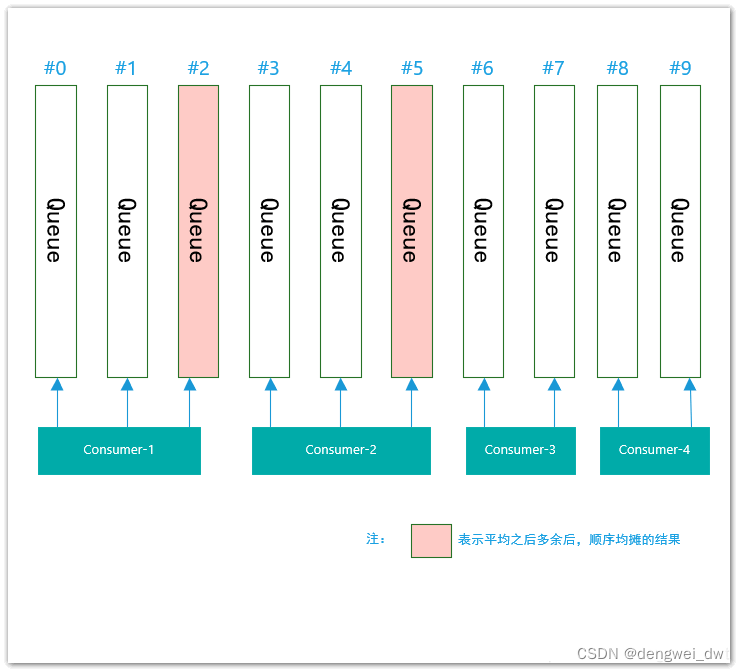

4.2.1 平均分配算法

这里所谓的平均分配算法，并不是指的严格意义上的完全平均，如上面的例子中，10个queue，而消费者只有4个，无法是整除关系，除了整除之外的多出来的queue,将依次根据消费者的顺序均摊。

按照上述例子来看，10/4=2，即表示每个消费者平均均摊2个queue；而10%4=2，即除了均摊之外，多出来2个queue还没有分配，那么，根据消费者的顺序consumer-1、consumer-2、consumer-3、consumer-4,则多出来的2个queue将分别给consumer-1和consumer-2。

最终，分摊关系如下：

consumer-1:3个
consumer-2:3个
consumer-3:2个
consumer-4:2个

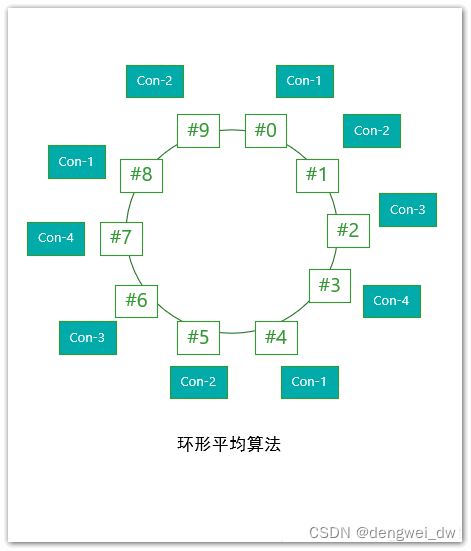

4.2.2 环形平均分配

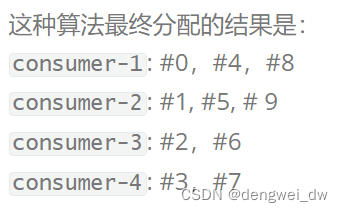

环形平均算法，是指根据消费者的顺序，依次在由queue队列组成的环形图中逐个分配

其基本模式如下：

4.2.3 使用方式

默认消费者使用使用了AllocateMessageQueueAveragely平均分配策略

如果需要使用其他分配策略，使用方式如下

//创建一个消息消费者，并设置一个消息消费者组，并指定使用一致性hash算法的分配策略
DefaultMQPushConsumer consumer = new DefaultMQPushConsumer(null,"rocket_test_consumer_group",null,new AllocateMessageQueueConsistentHash());
.....
