一、

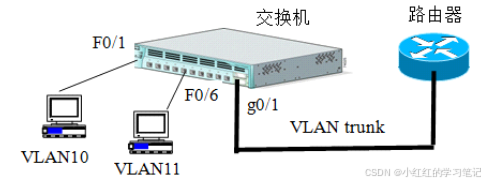

如下图所示，有2台计算机连接在一台Cisco3524交换机上，它们分别被划分在ID号为100，VLAN名为VLAN10和ID号为200，VLAN名为VLAN11中，交换机的g0/1端口连接一台路由器，使用的VLAN协议是IEEE标准准协。
请阅读以下交换机的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成交换机的配置。
Switch-3524#vlan data
Switch-3524(vlan)#__________
建立vlan11(省略)
Switch-3524(vlan)#exit
Switch-3524#configure terminal
Switch-3524(config)#interface f0/1
Switch-3524(config-if#no shutdown
Switch-3524(config-if)#switchport__________
Switch-3524(config-if)#exit
Switch-3524(config)#interface f0/6
Switch-3524(config-if)#no shutdown
… 为端囗f0/6分配vlan(省略)
Switch-3524(config-if)#exit
Switch-3524(config)#interface g0/1
Switch-3524(config-if)#switchport__________
Switch-3524(config-if)#switchport trunk encapsulation__________
Switch-3524(config-if)#switchport trunk__________
Switch-3524(config-if)#exit
Switch-3524(config)#exit
Switch-3524 #
vlan 100 name vlan10
access vlan 100
mode trunk
dot1q
allowed vlan 100,200
二、

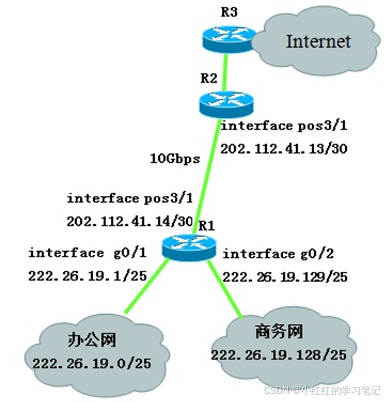

如下图所示，某公司的办公网和商务网通过路由器R1互连，并通过R2、R3与lnternet相连。公司内部使用OSP路由协议，与intemnet连接使用静态路由。
请阅读以下R1的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成R1的正确配置。
Router-R1>enable
Router-R1#configure terminal
Router-R1(config)#interface g0/1
Router-R1(config-if)#ip address 222.26.19.1 255.255.255.128
Router-R1(config-if)#no shutdown
Router-R1(config-if)#interface g0/2
Router-R1(config-if)#ip address 222.26.19.129 255.255.255.128
Router-R1(config-if)#no shutdown
Router-R1(config-if)#exit
Router-R1(config)#
Router-R1(config)#interface pos3/1
Router-R1(config-if)#bandwidth__________
Router-R1(config-if)#ip address 202.112.41.14 255.255.255.252
Router-R1config-if)#__________32
Router-R1(config-if)#pos framing sdh
Router-R1(config-if)#no ip directed-broadcast
Router-R1(config-if)#pos flag__________
Router-R1(config-if)#no shutdown
Router-Rl(config-if)#exit
Router-R1(config)#ip route__________
Router-R1(config)#router ospf 63
Router-R1(config-router)#network__________area 0
Router-R1(config-router)#exit
10000000
crc
s1s0 2
0.0.0.0 0.0.0.0 202.112.41.13
222.26.19.0 0.0.0.255
三、

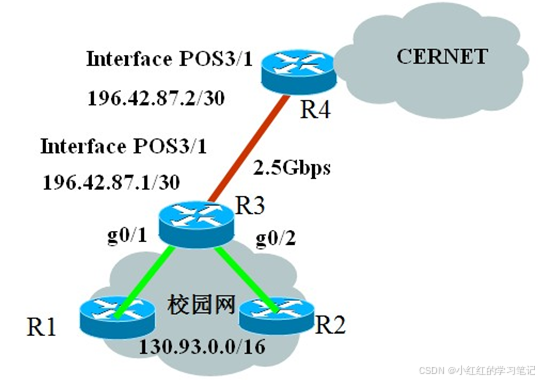

如下图所示，某校园网使用2.5Gbps的POS技术与CERNET相连，校园内部使用OSPF路由协议，与CERNET连接使用静态路由协议。
请阅读以下R3的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成路由器的相关配置。
R3的POS接口配置
Router-R3#configure terminal
Router-R3(config)#interface pos3/1
Router-R3(config-if)#description TO CERNET
Router-R3(config-if)#bandwidth__________
Router-R3(config-if)#ip address 196.42.87.1 255.255.255.252
Router-R3(config-if)#crc 32
Router-R3(config-if)#pos framing sonet
Router-R3(config-if)#no ip directed-broadcast
Router-R3(config-if)#pos flag__________
Router-R3(config-if)#no shutdown
Router-R3(config-if)#exit
Router-R3(config)#
R3的路由协议配置
Router-R3(config)#router ospf 63
Router-R3(config-router)#redistribute connected metric-type 1 subnets
Router-R3(config-router)#network__________area 0
Router-R3(config-router)#default-information originate always
Router-R3(config-router)#area 0__________
Router-R3(config-router)#exit
Router-R3(config)#ip route 0.0.0.0__________
2500000
s1s0 0
130.93.0.0 0.0.255.255
range 130.93.0.0 255.255.0.0
0.0.0.0 196.42.87.2
四、

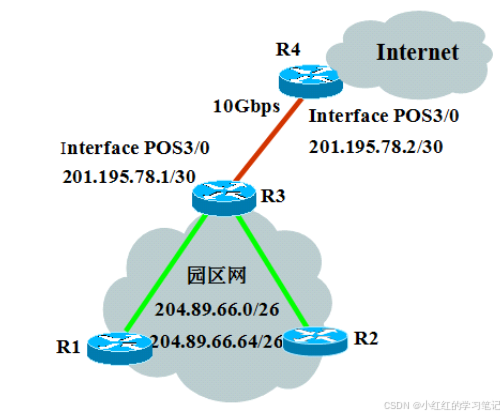

如下图所示，某园区网用10Gbps的POS技术与Internet相连，POS接口的帧格式是SONET，在R3上配置一个oopback接口，IP地址为192.167.78.6，路由协议的选择方案是，园区网内部采用OSPF动态路由协议，园区网与Internet的连接使用静态路由协议。
问题:请阅读以下R3的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成路由器的配置R3的POS接口和OSPF路由协议的配置信息。
Router-R3#configure terminal
Router-R3(config)#
Router-R3(config)#interface pos3/0
Router-R3(config-if)#description To Internet
Router-R3(config-if)#bandwidth__________
Router-R3(config-if)#ip address 201.195.78.1 255.255.255.252
Router-R3(config-if)#crc 32
Router-R3(config-if)#pos__________
Router-R3(config-if)#no ip directed-broadcast
Router-R3(config-if)#pos flag__________
Router-R3(config-if)#no shutdown
Router-R3(config-if)#exit
Router-R3(config)#interface loopback 0
Router-R3(config-if)#ip address 192.167.78.6__________
Router-R3(config-if)#no ip route-cache
Router-R3(config-if)#no ip mroute-cache
Router-R3(config-if)#exit
Router-R3(config)#router ospf 65
Router-R3(config-router)#network__________area 0
Router-R3(config-router)#redistribute connected metric-type 1 subnets
Router-R3(config-router)#exit
Router-R3(config)#
10000000
framing sonet
s1s0 0
255.255.255.255
204.89.66.0 0.0.0.127
五、

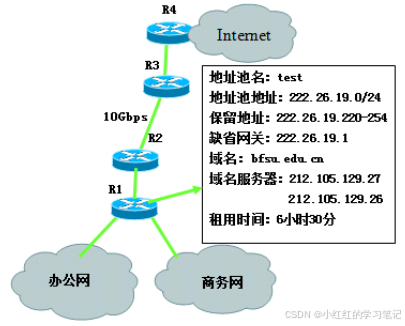

如下图所示，某公司的办公网和商务网通过路由器R1互连，同时R1作为DHCP服务器，为办公网和商务网中自动获取地址的站点动态地分配|P地址。
请阅读以下R1的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成R1的DHCP配置。
Router-Ri>enable
Router-R1#configure termina
Router-R1(config)#ip dhcp excluded-address__________
Router-R1(config)#ip__________test
Router-R1(dhcp-config)#network 222.26.19.0 255.255.255.0
Router-R1(dhcp-config)#__________
Router-R1(dhcp-config)#__________222.26.19.1 address 212.105.129.27 212.105.129.26
Router-R1(dhcp-config)#lease__________
222.26.19.220 222.26.19.254
dhcp pool
default-router
dns-server
0 6 30
六、

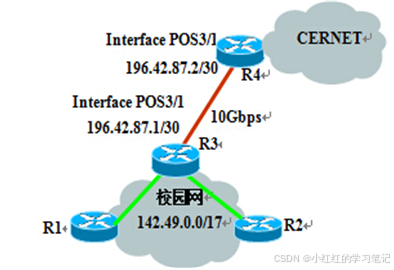

如下图所示，某校园网使用10Gbps的POS技术与CERNET相连，校园网内部使用OSPF路由协议，与CERNET连接使用静态路由协议。
请阅读以下R3和R4的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成路由器的相关配置。
R3的POS接口配置
Router-R3#configure terminal
Router-R3(config)#interface pos3/1
Router-R3(config-if)#description TO CERNET
Router-R3(config-if)#bandwidth 10000000
Router-R3(config-if)#ip address 196.42.87.1 255.255.255.252
Router-R3(confiq-if)#crc 32
Router-R3(config-if)#pos framing sonet
Router-R3(config-if)#no ip directed-broadcast
Router-R3(config-if)#pos flag__________
Router-R3(config-if)#no shutdown
Router-R3(config-if)#exit
Router-R3(config)#
R3的路由协议配置
Router-R3(config)#router ospf 63
Router-R3(config-router)#redistribute connected metric-type 1 subnets
Router-R3(config-router)#network__________area 0
Router-R3(config-router)#default-information originate always
Router-R3(config-router)#area 0__________
Router-R3(config-router)#exit
Router-R3(config)#ip route__________
R4的静态路由配置
Router-R4(config)#ip route__________
s1s0 0
142.49.0.0 0.0.127.255
range 142.49.0.0 255.255.128.0
0.0.0.0 0.0.0.0 196.42.87.2
142.49.0.0 255.255.128.0 196.42.87.1
七、

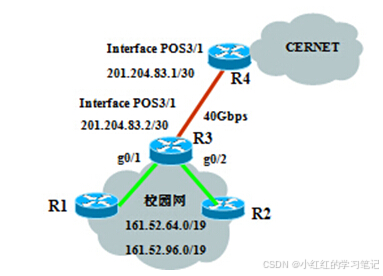

如下图所示，某校园网使用40Gbps的POS技术与CERNET相连，校园网内部使用OSPF路由协议，与CERNET连接使用静态路由协议。
请阅读以下R3和R4的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成路由器的相关配置。
R3的POS接口配置
Router-R3#configuration termina
Router-R3(config)#interface pos3/1
Router-R3(config-if)#description TO CERNET
Router-R3(config-if)#bandwidth 40000000
Router-R3(config-if)#ip address 201.204.83.2 255.255.255.252
Router-R3(config-if)#__________
Router-R3(config-if)#pos framing sonet
Router-R3(config-if)#no ip directed-broadcast
Router-R3(config-if)#pos flag s1s0 0
Router-R3(config-if)#no shutdown
Router-R3(config-if)#exit
Router-R3(config)#
R3的路由协议配置
Router-R3(config)#router ospf 63
Router-R3(config-router)#redistribute connected metric-type 1 subnets
Router-R3(config-router)#network__________area 0
Router-R3(config-router)#default-information originate always
Router-R3(config-router)#area 0__________
Router-R3(config-router)#exit
Router-R3(config)#ip route 0.0.0.0__________
R4的静态路由配置
Router-R4(config)#ip route__________
crc 32
161.52.64.0 0.0.63.255
range 161.52.64.0 255.255.192.0
0.0.0.0 201.204.83.1
161.52.64.0 255.255.192.0 201.204.83.2
八、

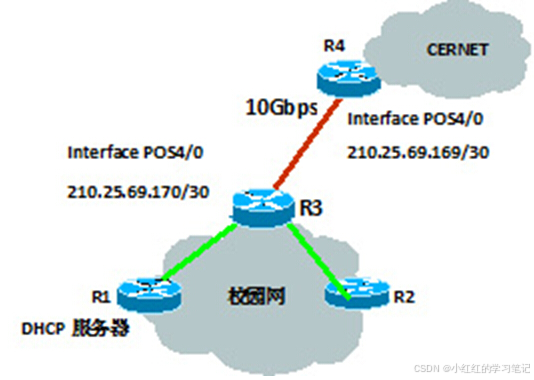

如下图所示，某校园网使用10GbpS的POS技术与CERNET相连，校园网内部使用OSPF路由协议，与CERNET连接使用静态路出协议，路由器R1是DHCP服务器，可分配的!P地址是211.152.83.0/24，其中211.152.83.200-211.152.83.254地址除外，地址池的名字为tiu，缺省网关为211.152.83.1，域名为tiu.edu.cn，域名服务器地址为211.152.85.26，地址租用时间为6小时30分。
阅读以下R1和R3的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成路由器的相关配置,R1的DHCP配置
Router-R1(config)#__________211.152.83.200 211.152.83.254
Router-R1(config)#__________tju
Router-R1(dhcp-config)#network 211.152.83.0 255.255.255.0
Router-R1(dhcp-config)#__________211.152.83.1
Router-R1(dhcp-config)#domain-name tju.edu.cn
Router-R1(dhcp-config)#dns-server address 211.152.85.26
Router-R1(dhcp-config)#lease__________
Router-R1(dhcp-config)#exit
R3的POS接口配置
Router-R3(config)#interface pos4/0
Router-R3(config-if)#description TO CERNET
Router-R3(config-if)#bandwidth 10000000
Router-R3(config-if)#ip address 210.25.69.170 255.255.255.252
Router-R3(config-if)#crc 32
Router-R3(config-if)#pos framing sdh
Router-R3(config-if)#no ip directed-broadcast
Router-R3(config-if)#__________
Router-R3(config-if)#no shutdown
Router-R3(config-if)#exit
ip dhcp excluded-address
ip dhcp pool
default-router
0 6 30
pos flag s1s0 2
九、
如下图所示，某校园网使用40Gbps的POS技术与CERNET相连，校园网内部使用OSPF路出协议，与CERNET连接使用静态路由协议。
阅读以下R3的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成路由器的相关配置。
R3的POS接口配置
Router-R3(config)#
Router-R3(config)#interface pos3/1
Router-R3(config-if)#description TO CERNET
Router-R3(config-if)#bandwidth__________
Router-R3(config-if)#ip address 211.68.69.6 255.255.255.252
Router-R3(config-if)#crc 32
Router-R3(config-if)#pos framing sonet
Router-R3(config-if)#no ip directed-broadcast
Router-R3(config-if)#__________
Router-R3(config-if)#no shutdown
Router-R3(config-if)#exit
Router-R3(config)#
R3的路由协议配置
Router-R3(config)#router ospf 63
Router-R3(config-router)#redistribute connected metric-type 1 subnets
Router-R3(config-router)#network__________area 0
Router-R3(config-router)#default-information originate always
Router-R3(config-router)#area 0__________
Router-R3(config-router)#exit
Router-R3(config)#ip route 0.0.0.0__________
40000000
pos flag s1s0 0
191.152.0.0 0.0.127.255
range 191.152.0.0 255.255.128.0
0.0.0.0 211.68.69.5
十、

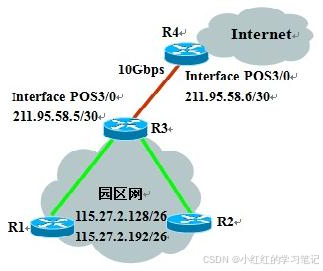

如图所示，某园区网用10Gbps的POS技术与Internet相连，POS接口的帧格式是SDH。在R3上配置一个oopback接口，IP地址为190.89.167.10。路由协议的选择方案是，园区网内部采用OSPF动态路由协议，园区网与Internet的连接使用静态路由协议。
请阅读以下R3的部分配置信息，并补充空白处的配置命令或参数，按要求完成路由器R3的配置。
R3的POS接口和OSPF路由协议的配置信息
Router-R3#config terminal
Router-R3(config)#interface pos3/0
Router-R3(config-if)#description To Internet
Router-R3(config-if)#bandwidth 10000000
Router-R3(config-if)#ip address 211.95.58.5 255.255.255.252
Router-R3(config-if)#__________32
Router-R3(config-if)#__________sdh
Router-R3(config-if)#no ip directed-broadcast
Router-R3(config-if)#pos flag__________
Router-R3(config-if)#no shutdown
Router-R3(config-if)#exit
Router-R3(config)#interface loopback 0
Router-R3(config-if)#ip address__________
Router-R3(config-if)#no ip route-cache
Router-R3(config-if)#no ip mroute-cache
Router-R3(config-if)#exit
Router-R3(config)#router ospf 65
Router-R3(config-router)#network__________area 0
Router-R3(config-router)#redistribute connected metric-type 1 subnets
Router-R3(config-router)#exit
Router-R3(config)#
crc
pos framing
s1s0 2
190.89.167.10 255.255.255.255
115.27.2.128 0.0.0.127
