基于LPDDR4的内容基本已经介绍完毕，下面基于LPDDR5的更新会做几篇文章来分享。
Power Supply
在JEDEC官方发布的LPDDR5 Overview中提到了历代LPDDR的Power变化趋势，具体信息如下：
可以看到LPDDR的低功耗性能是不断优化的，基于JESD209-5B内容来看LPDDR5在供电Pin上的变化：
可以看到VDD2和VDDQ的供电电压都有下调，为LPDDR5提供了更优秀的低功耗表现。
并且VDD2拆分为了VDD2H/L两个Power Supply，主要是面向低功耗场景下，一些内部电路可以基于更低的电压VDD2L运行。
而VDD2H和VDD2L的开关就是由LPDDR5提出的新功能DVFS - Dynamic Voltage and Frequency Scaling决定。
DVFS - Dynamic Voltage and Frequency Scaling
DVFS是LPDDR5针对低功耗场景提出的新功能，分为DVFSC - DVFS Core, Enhanced DVFSC 和 DVFSQ - DVFS VDDQ三种模式。
三个模式都是为了能够在不同频率提供不同Power Supply来达到低功耗的目的。

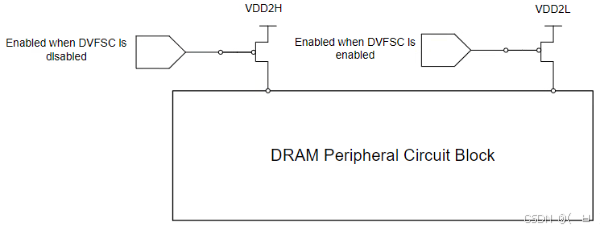

DVFSC由MR19 OP[1:0]控制开关，主要就是在低频场景下通过控制VDD2H和VDD2L的开关来实现DRAM Peripheral Circuit Block的供电变化。
当DVFSC Enabled之后，只有在MC控制器发出FSP-OP切频命令之后，DRAM内部Power Rail会完成对应的切换。
DVFSC的Power Rail切换任务会在tFC时间内完成，属于FSP-OP行为的一部分。并且会对RL - Read Latency和WL - Write Latency产生影响。

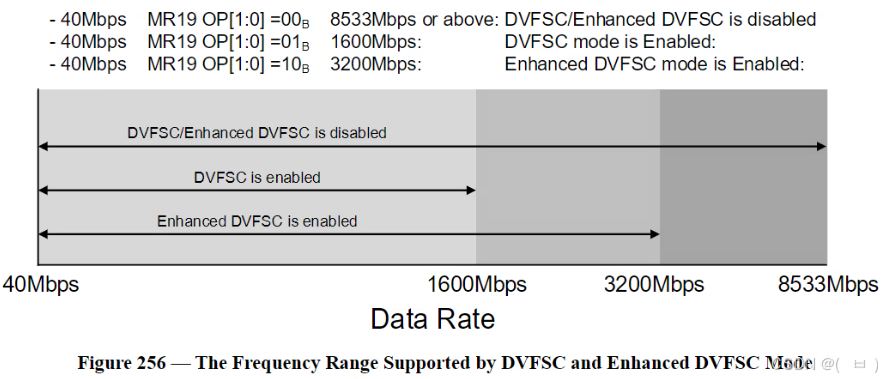

而Enhanced DVFSC只在LPDDR5x中支持，并且支持的速率范围也大于DVFSC。
而DVFSQ则是支持VDDQ可以在RD/WR过程中进行升/降压，并且可以通过VRCG - Vref Current Generator跟踪电压变化速率。
上面表格中的Range-1范围适用于ODT Enable或者Disable，而Range-2范围只适用于ODT Disable。
而当ODT Disable并且DVFSQ Enable时，VDDQ Range则是0.27V~0.57V的范围。
Speed and Bank Architecture

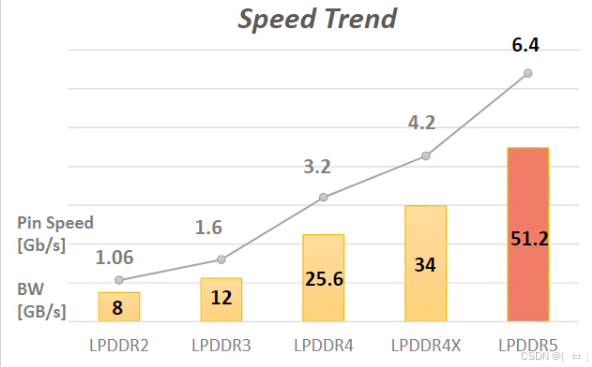

在JEDEC官方发布的LPDDR5 Overview中也提到了历代LPDDR的Speed变化趋势，具体信息如下：
可以看到LPDDR5的Speed和带宽相比于LPDDR4x都提升了约50%。Max Speed达到6400Mbps，Bandwidth达到51.2GB/s。
而最高频的速率都是基于BG Mode和8B Mode才能达到，这里涉及到了LPDDR5在Bank Architecture上的变化。
相比于LPDDR4默认就是8Bank的模式，LPDDR5提出了BG/8B/16B三种不同的Bank Mode，由MR3 OP[4:3]控制。

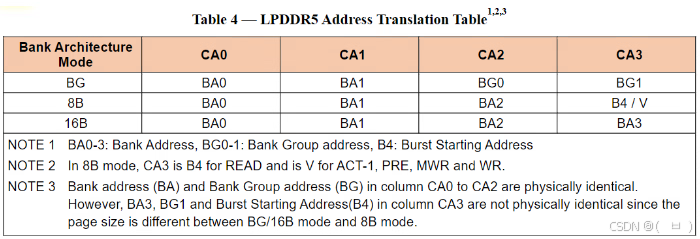

不同模式下的CA Bus地址信息组成也不同：

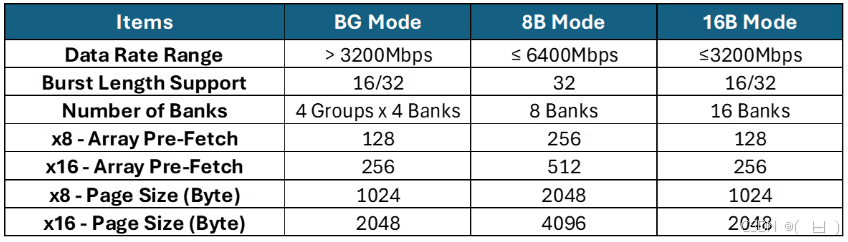

这里基于JESD209-5B简单地总结下不同Mode下的差异：
x8和x16是DRAM选择的Data Trans Mode，x8就是使用8个DQ pin进行传输，Per Channel上的DQ数据位宽就是8，也就是Byte Mode。
Page Size可以理解为Memory Bank每次激活一行时加载到 Sense Amps 中的位数。
Page Size = Device Width (x8 / x16) x Column Width (1Kbits)
之所以LPDDR5的8-Bank Mode可以达到4KB的Page Size，是因为约等于一次性在16Banks的大小上拿数据

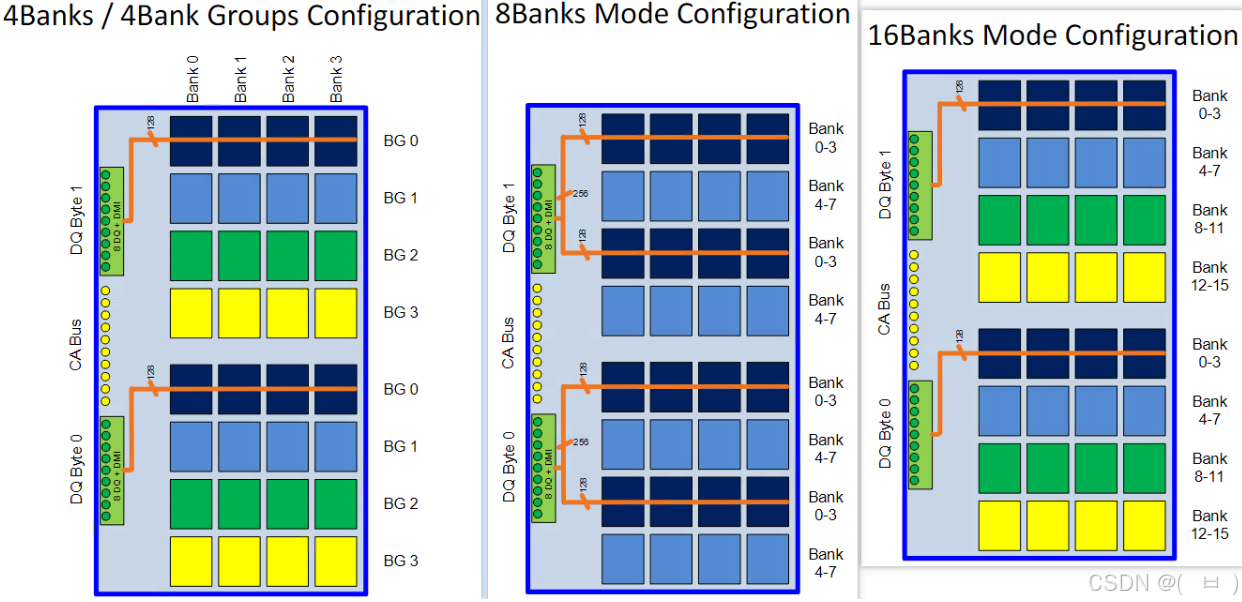

三种Mode的Bank Architecture设计如下：
可以看到在Bank ID信息上和Data Width上都有差异，后面会在Read/Write场景下不同Mode的差异单独进行分析。
IO Pad
相比LPDDR4，LPDDR5不再支持Dual Channel，而是只有一个Channel，并且在IO类型上增加了一些信号，以下是详细对比信息：
| LPDDR4 | LPDDR5 | Symbol | LPDDR5 Description |
|---|---|---|---|
| CK_t_A/_B，CK_c_A/_B | CK_t，CK_c | Input | Clock差分信号 所有的地址/命令/控制输入信号都在CK_t上升沿采样 LPDDR5不再支持双通道 |
| CKE_A/_B | N/A | Input | LPDDR5移除了CKE信号，增加了CA/CS命令组合替代了相关功能 |
| CS_A/_B | CS | Input | 片选信号，LPDDR5不再支持双通道并且低功耗模式下为异步信号 |
| CA[5:0]_A/_B | CA[6:0] | Input | CA信号基于一个真值表提供命令和地址的输入信息 LPDDR5 CA bus不再支持双通道并且增加了一个bit用于支持16 Banks架构 |
| ODT(CA)_A/_B | N/A | Input | 控制CA信号的On-Die-Termination功能开关 LPDDR5上只由MR11 OP[6:4]控制 |
| DQ[15:0]_A/_B | DQ[15:0] | I/O | 双向的Data总线，LPDDR5不再支持双通道 |
| DQS[1:0]_t_A/_B DQS[1:0]_c_A/_B |
WCK[1:0]_t_A/_B WCK[1:0]_c_A/_B RDQS[1:0]_t_A/_B RDQS[1:0]_c_A/_B |
I/O | LPDDR5移除了DQS信号，改为WCK和RDQS信号的组合。 WCK用于Write场景下DRAM侧Data Capture和Read场景下Data Output的Strobe RDQS用于Read场景下的MC控制器Data采样 RDQS也可以支持Write场景下Link Protection的奇偶校验 LPDDR5不再支持双通道 |
| DMI[1:0]_A/_B | DMI[1:0] | I/O | DMI是双向信号，DMI为高会翻转Data Bus信号，反之不会 DMI可以用于Write Data Mask功能 每个Byte Data都有一个DMI bit控制翻转 LPDDR5不再支持双通道 |
| ZQ | ZQ | Reference | 校准输出驱动强度和终端电阻 |
| VDDQ, VDD1, VDD2 | VDDQ, VDD1, VDD2H, VDD2L | Supply | 供电Pin，LPDDR5将VDD2拆成了VDD2H/L |
| VSS, VSSQ | VSS, VSSQ | GND | 供电参考地 |
| RESET_n | RESET_n | Input | RESET置为低，会重置整个Die。一个Die上只有一个RESET_n pad |
关于IO Pad，这里主要介绍下DQS相关Strobe信号的变化，在LPDDR4中DQS信号是双向信号，由数据传输的发起者产生。
LPDDR5中则是将DQS的双向信号变成了两组单向差分信号用于Strobe：
- WCK_t/_c - MC Controller产生的strobe信号，Write场景下用于Sample Data，Read场景下用作start toggle
- DQ Data RDQS_t/_c - DRAM产生的strobe信号，基于WCK信号产生，Read场景下用于Sample Data，Write场景不做使用

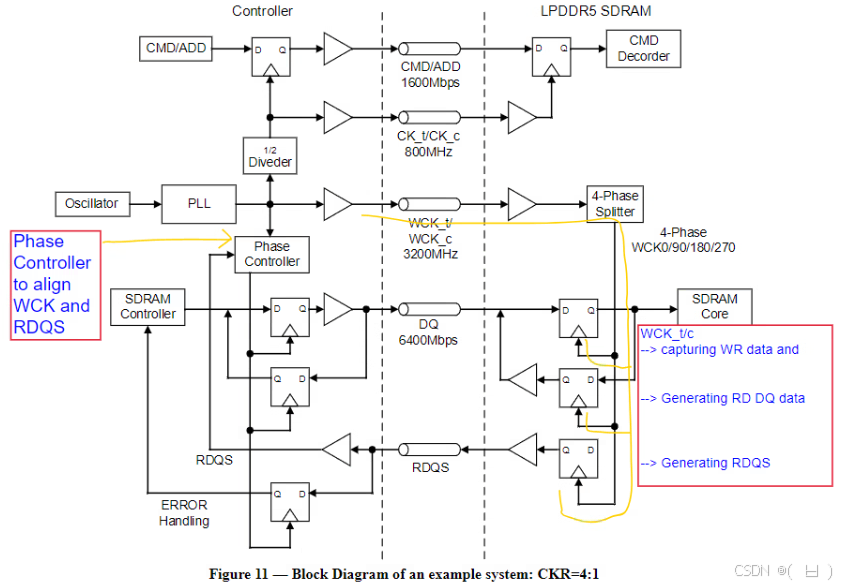

相关硬件设计信息如下：
Conclusion
相比LPDDR4，LPDDR5还是做了很多变化的。接下来会按照LPDDR4分享的结构依次分享LPDDR5下的内容：
LPDDR Initial → LPDDR Write Leveling and DQ Training → LPDDR Read and Training → LPDDR Write and Training → LPDDR Clock Switch
并且也会附上相关的SIPI波形图，结合真实场景下的信息进行LPDDR技术的分享。
后面等LPDDR6出来了，也会做相关的技术分享，欢迎关注。
