九宫格绘制圆角矩形

QRegion topRightCircleRegion;
for (int yOffset = 0; yOffset < borderRadius; ++yOffset)
 {
   for (int xOffset = 0; xOffset < borderRadius; ++xOffset)
       {
      if (std::sqrt((xOffset - borderRadius) * (xOffset - borderRadius) + (yOffset - borderRadius) * (yOffset - borderRadius)) <= borderRadius)

          {
topRightCircleRegion += QRect(x + width - borderRadius + xOffset, y + yOffset, 1, 1);
          }
       }
}

可以把上面代码用xy坐标系来考虑，由于屏幕和数学的坐标系不一致y轴向下递增，基本原理还是一样的，xoffset，yoffset可以看成x,y坐标位置

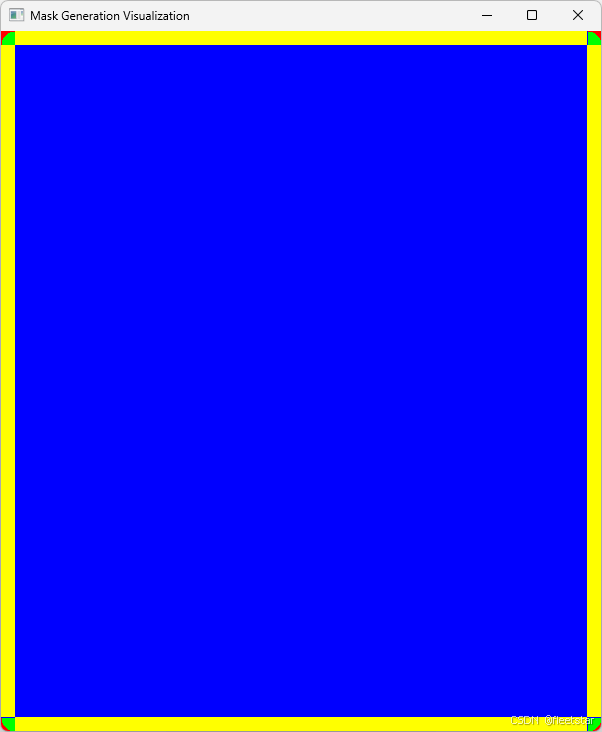

为了直观显示，使用了Python绘制了一个界面其中圆形的部分代码如下：

 def create_circle_region(self, x_center, y_center, radius, right=False, bottom=False):
        """创建四分之一圆区域"""
        region = []
        for yOffset in range(radius):
            for xOffset in range(radius):
                if math.sqrt((xOffset - radius) ** 2 + (yOffset - radius) ** 2) <= radius:
                    if right:
                        x = x_center + radius - xOffset
                    else:
                        x = x_center + xOffset
                    if bottom:
                        y = y_center + radius - yOffset
                    else:
                        y = y_center + yOffset
                    region.append((x, y, 1, 1))
        return region

1. 错误的拼接部分分析

   • 在这个代码片段中，对于topRightCircleRegion（右上角部分），它的计算方式导致没有正确地选取右上角的四分之一圆部分来拼接。
   • 按照目前的代码，它实际上选取的部分会偏向于右上角四分之一圆的右侧边界外，而且形状也不符合正确的四分之一圆，这是因为x坐标的计算x + width - borderRadius + xOffset是错误的。

2. 正确的拼接部分及计算方式

   • 对于右上角的四分之一圆，正确的计算应该是选取以点为圆心，半径为borderRadius的圆的右上角部分。
   • 循环中判断点是否在圆内的正确表达式，这里xOffset,yOffset是相对于圆心x + width - borderRadius的偏移量。
   • 而添加QRect的正确方式应该是，这样才能正确地从右上角开始，向左（通过- xOffset）和向下（通过y + yOffset）选取像素点来构建右上角的四分之一圆区域。

3. 整体拼接思路回顾

   • 整体思路是把一个圆分成四个象限（四个四分之一圆），分别构建每个象限对应的四分之一圆区域，用于拼接成圆角矩形的四个角。
   • 对于左上角，以为起始坐标，按照正常的构建四分之一圆的方式，通过判断点是否在圆内，从左上角开始向右下方向构建四分之一圆区域。
   • 对于右上角，以为圆心，按照上述正确的计算方式，从右上角开始向左下方向构建四分之一圆区域。
   • 对于左下角，以为圆心，从左下角开始向右上方向构建四分之一圆区域。
   • 对于右下角，以为圆心，从右下角开始左上方向构建四分之一圆区域。
   • 最后将这些构建好的四个角的四分之一圆区域与中间矩形主体部分（经过适当裁剪，去除角部多余部分）以及四条边的小矩形条区域合并，就可以得到完整的圆角矩形遮罩区域。
