一、S7 1200 MC卡

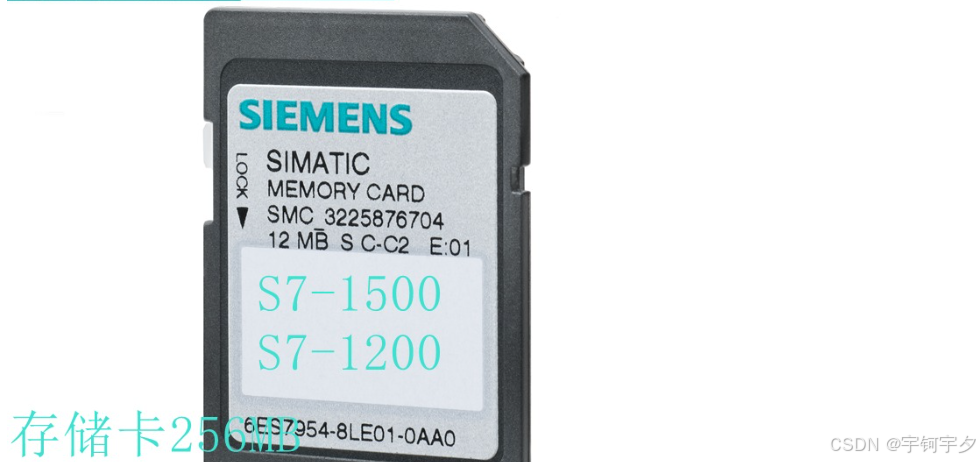

S7 1200系列PLC使用的存储卡为SD卡，也被称为MC卡 ，支持4M、12M、24M、256M、2G以及32G等不同容量规格。它可作为程序卡、传送卡，还能用于更新硬件及解除密码，在S7 1200的系统运行和维护中扮演着重要角色。
二、S7 1200 MC卡使用方法
（一）程序卡模式使用
1. 设置存储卡工作模式：在STEP 7 Basic软件的项目视图下，点击左侧“Project View”，再选择“SIMATIC Card Reader”以及对应的读卡器型号。右键点击存储卡盘符，选择“属性”，在“Card type”中选择“程序卡”模式，点击“OK”完成设定。
2. 装载用户项目文件到存储卡
- 第一步：将存储卡设定到“编程”模式前，建议先清除存储卡中的所有文件。
- 第二步：在"Project tree"中右键点击CPU选择“属性”，在“属性”窗口中点击“Startup”，选择“Warm restart - RUN”。
- 第三步：将CPU断电。
- 第四步：把存储卡插到CPU卡槽内。
- 第五步：给CPU上电。
- 第六步：在STEP 7 Basic中点击下载，此时项目文件（包含用户程序、硬件组态和强制值）会被下载到存储卡中，而非CPU内部集成的存储区 。完成上述步骤后，CPU即可带卡正常运行。若出现问题，需清除存储卡中的所有文件，重新将存储卡设置到“编程”模式，再重复上述步骤。
优点是更换CPU时无需重新下载项目文件 。在设备运行中，存储卡不能被拔出。
（二）传输卡模式使用
1. 向处于传输模式的存储卡中装载项目
- 第一步：把存储卡设定到“编程”模式，操作前最好清除存储卡中的所有文件 。
- 第二步：在"Project tree"中右键点击CPU选择“属性”，在“属性”窗口中点击“Startup”，选择“Warm restart - RUN”。
- 第三步：直接将PLC设备拖拽到存储卡盘符。也可以直接将已有的“程序卡”更改为“传输卡”。
2. 从存储卡复制项目到S7 - 1200 PLC
- 第一步：将CPU断电。
- 第二步：把卡插到CPU卡槽。
- 第三步：给CPU上电，此时会看到CPU的"MAINT"黄灯闪烁。
- 第四步：将CPU断电，拔出存储卡。
- 第五步：再次给CPU上电 。
传输卡模式的优点是在没有编程器的情况下，能方便快捷地向多个S7 - 1200 PLC拷贝项目文件 。传送完成后必须将存储卡拔出，CPU可离开存储卡独立运行。
（三）使用存储卡更新固件
1. 使用电脑通过读卡器清除存储卡中内容，但注意不要格式化存储卡。
2. 从西门子官方网站下载最新版本的固件文件，下载后解压缩，会得到一个“S7_JOB.SYS”文件和“FWUOPDATE.S7S”文件夹 。
3. 将“S7_JOB.SYS”文件和“FWUOPDATE.S7S”文件夹拷贝到存储卡中。
4. 把存储卡插到CPU1200卡槽中，此时CPU会停止，“MAINT”指示灯闪烁。
5. 将CPU断电后再上电，“RUN/STOP”指示灯亮，“MAINT”指示灯闪烁说明固件更新已经结束 。
6. 拔出存储卡。
7. 再次将CPU断电上电 。注意存储卡中的固件文件订货号需与实际CPU的订货号一致，否则即使执行了固件更新步骤，CPU的原固件版本也不会改变 。
（四）使用存储卡清除密码
1. 将S7 - 1200设备断电。
2. 插入一张存储卡到S7 - 1200 CPU上，该存储卡中的程序不能有密码保护。
3. 将S7 - 1200设备上电，S7 - 1200 CPU上电后，会将存储卡中的程序复制到内部的FLASH寄存器中，从而执行清除密码操作 。也可以用相同的方法插入一张全新的或者空白的存储卡到S7 - 1200 CPU，设备上电后，S7 - 1200 CPU会将内部存储区的程序转移到存储卡中，拔下存储卡后，S7 - 1200 CPU内部将不再有用户程序，同样实现了清除密码。存储卡中的内容可以使用读卡器清除 。
三、S7 1200 MC卡常见故障现象
（一）存储卡无法识别
1. 可能原因：存储卡未正确插入卡槽，接触不良；存储卡损坏；使用了非西门子制造商预先格式化过的存储卡；CPU卡槽故障 。
2. 排查方法：检查存储卡插入是否到位，可重新插拔存储卡；尝试在其他S7 1200 CPU上插入该存储卡，判断是否是CPU卡槽问题；查看CPU诊断缓冲区，看是否有关于存储卡的错误信息；若使用的是非指定存储卡，更换为西门子规定的存储卡型号 。
（二）读写错误
1. 可能原因：在执行写入操作时移除了SIMATIC存储卡，导致文件系统损坏；存储卡质量问题；电磁干扰影响读写 。
2. 排查方法：在STEP 7 (TIA Portal)中查看诊断缓冲区，是否显示“存储卡读/写警告：不一致的外部装载存储器结构”等相关信息；使用Windows 7修复存储卡（将SIMATIC存储卡插入标准的读卡器中，Windows 7会自动检查并提示是否需要检查和修复存储卡，选择“检查和修复（推荐）”，然后点击“开始”进行修复 ）；更换质量可靠的存储卡；检查周围环境，排除电磁干扰源 。
（三）CPU与存储卡程序不一致
1. 可能原因：存储卡没有按照正确的方法移除；存储卡文件系统被破坏；下载程序时出现错误 。
2. 故障现象：在STEP 7 (TIA Portal)中，诊断缓冲区会显示“存储卡读/写警告：不一致的外部装载存储器结构”的信息；CPU可能会报告“评估存储卡时发生错误：不能接受装载存储器”的错误信息 。
3. 解决方法：使用Windows 7修复存储卡；断开电源，将SIMATIC存储卡插入一个S7 - 1200 CPU中，接通S7 - 1200 CPU电源，等待直到MAINT LED停止闪烁；重新正确下载程序到存储卡和CPU 。
（四）存储卡工作模式异常
1. 可能原因：在软件中设置工作模式时操作失误；存储卡存在故障影响模式切换 。
2. 排查方法：重新在STEP 7 Basic软件中检查并正确设置存储卡工作模式；若问题依旧，更换存储卡再进行设置 。
