LabVIEW双音信号互调失真测量

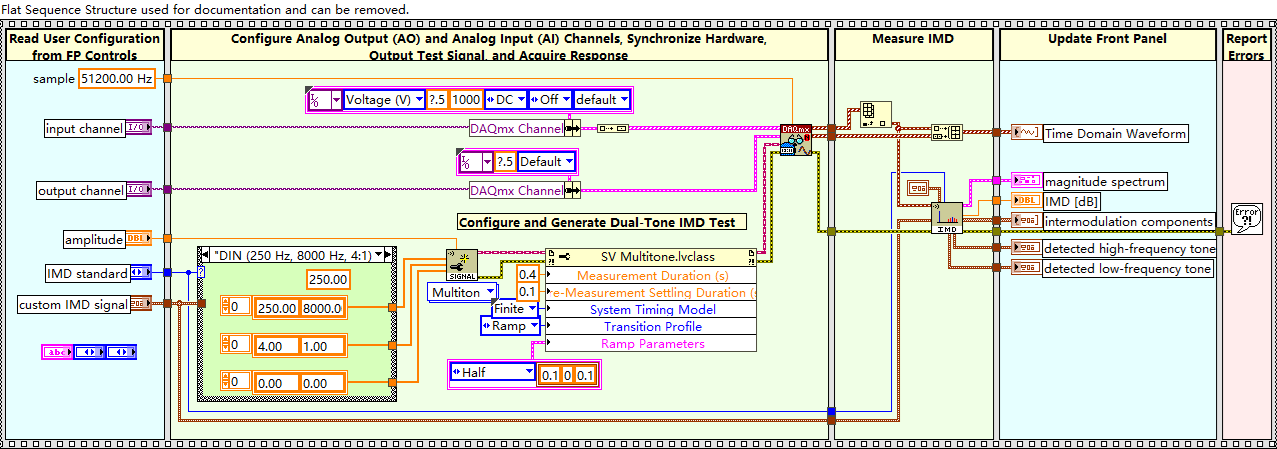

该VI构建实现了一套完整的双音信号互调失真（IMD）测量系统。该系统通过精确控制信号生成、采集与分析流程，实现对被测设备（DUT）非线性特性的量化评估，可广泛应用于通信设备、音频系统、射频器件等领域的研发与生产测试环节。

信号处理核心流程

1. 双音信号生成模块

双音信号生成模块是整个系统的信号源基础，其具备标准 IMD 模式与自定义 IMD 模式两种工作模式。在标准 IMD 模式下，内置了包括 3GPP 标准、GSM 标准、LTE 标准、WiFi 标准等主流通信标准参数库，用户可一键选择对应标准完成信号配置。而在自定义 IMD 模式下，用户能够以 Hz 级精度控制低频分量（f1）和高频分量（f2），同时支持 0.1dB 分辨率的幅度比（f1/f2）设置，还可精确控制两信号间的相位关系。为确保输出信号的纯度，系统会实时对 DA 转换器的非线性失真进行动态校准补偿。

2. 模拟信号输出模块

模拟信号输出模块负责将数字双音信号转换为模拟测试信号并输出至被测设备。该模块基于 DAQmx 设备驱动，可灵活选择输出通道，并支持最高 10MS/s 采样率、16 位分辨率的高速 DAC 转换。在信号调理方面，内置抗混叠滤波器，其截止频率可在 10kHz 至 2MHz 范围内进行动态调整，同时支持 - 10V 至 + 10V 宽电压输出范围的动态优化配置。为保障系统安全运行，特别设计了多重安全保护机制，包括过压保护电路、限流电路以及热保护装置。

3. 响应信号采集模块

响应信号采集模块用于获取被测设备对双音测试信号的响应。基于高精度 ADC 技术，该模块最高支持 24 位分辨率采集，有效带宽可达 51.2kHz，且具备自动量程切换功能，可适应 - 10V 至 + 10V 的宽输入范围，系统信噪比优于 90dB。在同步采集方面，支持硬件触发与软件同步两种模式，硬件触发抖动小于 100ns，并采用 μs 级时间戳对齐技术，确保采集信号相位关系的准确性。此外，信号调理电路集成了增益控制、数字滤波以及隔离保护等功能，进一步提升信号采集质量。

测量分析模块

测量分析模块是系统的核心算法部分，采用三级处理架构对采集的响应信号进行深度分析。首先进行时域预处理，包括数据对齐、加窗处理、数字滤波以及基线校正等操作，以消除噪声干扰并提高信号质量。接着进行频域转换，运用 1024 至 65536 点可变 FFT 变换，实现小于 1Hz 的频谱分辨率，并通过频谱校正、功率谱密度计算以及相位谱分析等技术，精确提取信号频域特征。最后进行结果计算，系统可自动识别 mf2±nf1（m,n≤5）形式的互调分量，精确计算 IMD3、IMD5 等关键指标，同时支持杂散计算、动态范围评估等功能，测量精度可达 ±0.5dB。

时间同步与延迟补偿

为确保测量准确性，系统采用三级时间同步与延迟补偿机制。硬件层面支持边沿触发、电平触发和软件触发三种模式，为信号采集提供精确的启动基准。时间戳对齐环节，通过计算时间戳差值，采用插值对齐与亚采样对齐相结合的方式，实现信号的高精度对齐。延迟补偿方面，系统支持 0 至 10ms 范围内的延迟补偿，补偿步长为 1μs，采用 FIR 滤波与相位校正技术，并结合基于互相关分析的自适应算法，可自动计算最优延迟补偿值，有效消除信号传播延迟带来的测量误差。

应用领域

技术对比

技术优势

1. 图形化开发效率：采用 LabVIEW 图形化编程，开发效率提升 300%

2. 硬件无缝集成：原生支持 NI DAQmx 设备，驱动响应时间 < 1ms

3. 测量自动化：内置标准测试流程，支持一键生成测试报告

4. 系统扩展性：支持多设备同步，可扩展至分布式测量系统

5. 行业兼容性：符合 3GPP、GSM、LTE 等主流通信标准测试要求
