一、协议概述
JESD204B是由JEDEC（固态技术协会）制定的高速串行接口标准，专为模数转换器（ADC）、数模转换器（DAC）与逻辑器件（如FPGA、ASIC）之间的数据传输设计。其核心目标是通过SERDES（串行器/解串器）技术实现高速、低延迟的数据传输，同时简化硬件设计并降低系统成本。
二、协议架构
JESD204B采用四层架构设计，各层功能如下：
- 物理层（PHY）
- 采用CML（电流模式逻辑）电平标准，支持高速串行传输。
- 通过差分信号传输数据，抗干扰能力强，传输速率最高可达12.5Gbps/通道。
- 无需随路时钟，依赖CDR（时钟数据恢复）技术从数据流中提取时钟。
- 链路层（Link Layer）
- 数据组帧与编码：将并行数据转换为串行流，并添加控制位（如K码）进行帧对齐。
- 8B/10B编码：确保直流平衡，减少电磁干扰，同时简化接收端时钟恢复。
- 链路同步：通过CGS（代码组同步）和ILAS（初始化通道对齐）阶段建立可靠连接。
- 传输层（Transport Layer）
- 数据映射：将ADC/DAC的采样数据映射为固定格式的帧结构，支持多通道对齐。
- 参数配置：通过L（通道数）、M（转换器数）、F（每帧字节数）等参数灵活适配不同应用场景。
- 应用层（Application Layer）
- 链路配置：定义数据解析规则，确保发送端与接收端格式一致。
- 用户接口：提供API或寄存器配置接口，支持动态参数调整。
三、核心特性
- 高速传输与低延迟
- 单通道速率最高12.5Gbps，支持多通道并行传输，总带宽可达数十Gbps。

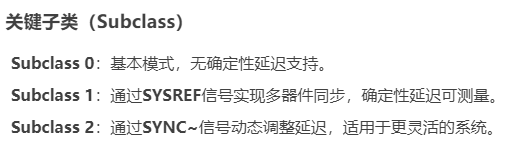

- 确定性延迟（Deterministic Latency）：通过子类（Subclass）机制保证数据从发送到接收的延迟固定，适用于需要精确同步的系统（如雷达、通信基站）。
- 多通道同步与扩展性
- SYSREF信号：用于全局时钟对齐，确保多ADC/DAC与FPGA之间的帧同步。
- 支持1-16通道并行传输，适应不同分辨率和采样率需求。
- 灵活配置与兼容性
- 通过参数组合（L/M/F/S等）适配不同应用场景，例如：
- L=4, M=2, F=2：表示4通道、2个转换器、每帧2字节。
- 兼容早期版本（如JESD204A），支持子类0/1/2三种工作模式。
- 通过参数组合（L/M/F/S等）适配不同应用场景，例如：
- 高效编码与可靠性
- 8B/10B编码：将8位数据映射为10位符号，确保直流平衡并简化时钟恢复。
- 错误检测：通过奇偶校验和帧计数验证数据完整性。
四、技术优势
| 特性 | JESD204B | 传统接口（如LVDS/CMOS） |
|---|---|---|
| 传输速率 | 最高12.5Gbps/通道 | 通常<1Gbps |
| 引脚数量 | 显著减少（如16位数据仅需4对差分线） | 需大量并行线（如16位需16对差分线） |
| 同步精度 | 支持确定性延迟 | 依赖硬件对齐，精度较低 |
| PCB布线复杂度 | 简化（单层布线） | 需多层板严格等长 |
| 功耗 | 较高（因CDR和缓冲器） | 较低 |
五、应用场景
- 无线通信
- 5G基站、射频前端：高速传输I/Q数据，支持大规模MIMO和波束成形。
- 高速数据采集
- 示波器、逻辑分析仪：实现高采样率（GS/s级）和分辨率（14位以上）的数据捕获。
- 医疗成像
- 超声、MRI设备：确保实时图像数据的无损传输。
- 工业自动化
- 高速控制信号传输，提升系统响应速度。
六、发展历程
- JESD204（2006）：初始版本，支持单通道传输，速率3.125Gbps。
- JESD204A（2008）：引入多链路传输，提升采样率和分辨率。
- JESD204B（2011）：关键升级，支持确定性延迟和子类划分，速率达12.5Gbps。
- JESD204C（2022）：移除SYNC信号，仅支持Subclass 1，速率提升至32Gbps，效率进一步提升。
七、实现要点
- 硬件设计

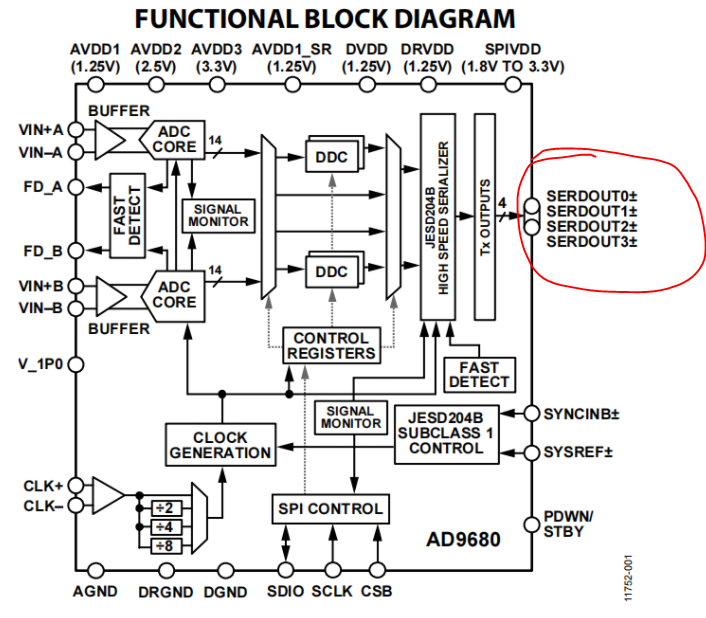

- 选择支持JESD204B的ADC/DAC（如TI的ADC12J4000）和FPGA（如Xilinx Kintex-7）。
- 配置高速差分对（SerDes），优化信号完整性（如阻抗匹配、等长布线）。
- 时钟管理
- 提供低抖动参考时钟（通常100-250MHz）和SYSREF信号，确保多设备同步。
- 链路初始化

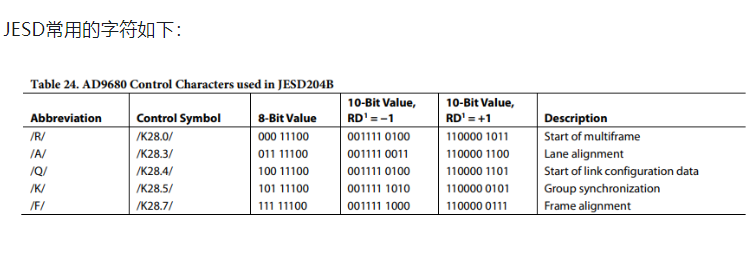

- CGS阶段：通过K28.5字符对齐数据边界。

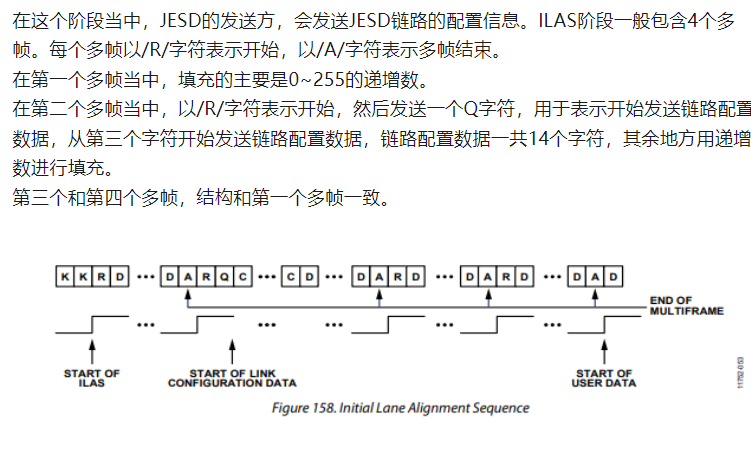

- ILAS阶段：传输配置信息（如L/M/F参数），验证链路参数。
- 数据传输阶段：进入正常工作模式，支持动态重配置。
- CGS阶段：通过K28.5字符对齐数据边界。
