基于FPGA的DES加解密系统verilog实现,包含testbench和开发板硬件测试

目录

1.课题概述

2.系统测试效果

3.核心程序与模型

4.系统原理简介

5.完整工程文件

1.课题概述

       基于FPGA的DES加解密系统verilog实现,包含testbench和开发板硬件测试。输入待加密数据，密钥，输出加密数据，然后通过解密模块输出解密后的原数据。

2.系统测试效果

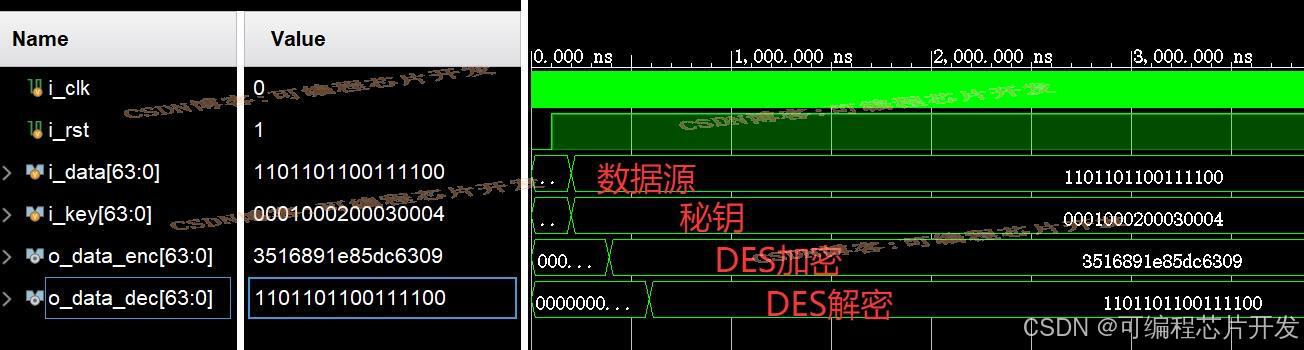

仿真测试

硬件下载测试

在实际测试过程中，如果你的开发板和我的不一样，可以参考本博客置顶文章进行硬件配置修改：

FPGA系统开发板调试过程不同芯片的移植步骤介绍_紫光fpga移植软核的步骤-CSDN博客

通过这个链接的步骤，可以实现不同开发板上的系统调试。

3.核心程序与模型

版本：vivado2022.2

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2025/05/27 20:41:08
// Design Name:
// Module Name: tops_hw
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module tops_hw(
input             i_clk,
input             i_rst,
output            led

);

reg[15:0]cnt;
always @(posedge i_clk or negedge i_rst)
begin
	if(~i_rst)
	begin
    cnt<=16'd0;
	end else
	begin
         if(cnt==16'd60000)
         cnt<=16'd1;
         else
         cnt<=cnt+16'd1;
	end
end

reg       start;
reg[63:0]key;
reg[63:0]text_in;

always @(posedge i_clk or negedge i_rst)
begin
	if(~i_rst)
	begin
    start   <=1'd0;
    key     <=64'd0;
    text_in <=64'd0;
	end else
	begin
         if(cnt==16'd1 | cnt==16'd20001 | cnt==16'd40001)
         start   <=1'd1;
         else
         start   <=1'd0;

         if(cnt==16'd1)
         begin
	     text_in <= 64'h1101_1011_0011_1100;
	     key     <= 64'h0001_0002_0003_0004;
         end
         if(cnt==16'd20001)
         begin
	     text_in <= 64'h0000_cdef_0123_4567;
	     key     <= 64'h1111_0000_1111_0000;
         end
         if(cnt==16'd40001)
         begin
	     text_in <= 64'h0123_4560_0000_c11f;
	     key     <= 64'h1111_0000_1111_0000;
         end
	end
end



wire           done;
wire	[63:0]	o_data_enc;
wire           done2;
wire	[63:0]	o_data_dec;


des_top des_top_jiam (
		.i_clk(i_clk),
		.i_rst(i_rst),
		.i_decrypt(1),
		.i_data(text_in),
		.i_key(key),
		.o_data(o_data_enc),
		.o_ready(done),
		.r_enable(),
		.des_data()
	);


des_top des_top_jiem (
		.i_clk(i_clk),
		.i_rst(i_rst),
		.i_decrypt(0),
		.i_data(o_data_enc),
		.i_key(key),
		.o_data(o_data_dec),
		.o_ready(done2),
		.r_enable(),
		.des_data()
	);



assign led= 4'b0000;

ila_0 your_instance_name (
	.clk(i_clk), // input wire clk


	.probe0({
	text_in,key,
	o_data_enc,done,
	o_data_dec,done2
	}) // input wire [519:0] probe0
);
endmodule
00X6_005m

4.系统原理简介

       数据加密标准（Data Encryption Standard, DES）是 20 世纪 70 年代由IBM公司开发的一种对称密钥加密算法，1977年被美国国家标准局（NBS）正式采纳为联邦信息处理标准（FIPS PUB 46）。DES作为历史上首个广泛应用的商用加密算法，奠定了现代密码学的基础，尽管其56位密钥长度在如今已被认为不够安全，但其设计思想和技术细节对后续加密算法（如AES）的发展产生了深远影响。

       DES是一种分组密码，采用对称密钥体制，即加密和解密使用相同的密钥。其核心设计包括以下特点：

1.分组处理：将明文按64位分组进行加密。

2.密钥长度：名义上密钥为64位，但实际有效密钥长度为56位，其余8位用于奇偶校验。

3.Feistel网络结构：采用16轮Feistel网络迭代，通过交替的置换和替换操作实现混淆与扩散。

4.雪崩效应：输入的微小变化会导致输出的显著变化，增强加密安全性。

DES中的置换（如 IP、PC-1、PC-2、P盒）和替换（S盒）操作构成了其安全基础：

置换操作：通过位置重排实现数据扩散，数学上可表示为置换函数π：π:{1,2,…,n}→{1,2,…,n}

替换操作：通过非线性映射实现数据混淆，如S盒的数学表示为：S:{0,1}6→{0,1}4

异或运算（⊕）是DES中的核心运算，具有以下性质：

交换律：a⊕b=b⊕a

结合律：(a⊕b)⊕c=a⊕(b⊕c)

自反性：a⊕a=0

与1异或取反：a⊕1=¬a

这些性质保证了DES加密和解密过程的对称性。

算法实现步骤总结

密钥生成：从64位密钥生成16个48位子密钥。

初始置换：对64位明文进行初始置换。

16轮Feistel网络：每轮包括扩展置换、子密钥异或、S盒替换、P盒置换。

最终置换：对Feistel网络输出进行最终置换得到密文。
