【iOS】源码阅读(五)——类&类的结构分析

前言

  本篇博客主要是笔者在学习类&类的结构的底层探索和分析时所作的笔记，主要涉及实例对象的类以及类的结构。Objective-C的类结构是其动态性和面向对象特性的核心，理解类的内存布局和内部机制，对开发、调试和性能优化至关重要。

类的分析

类的本质

  在 OC 中，类（Class）本身是一个对象（objc_class 结构体），在探索类的本质之前，我们先在main文件里自定义一个继承自NSobjetc的TCJPerson类：

#import <Foundation/Foundation.h>
#import <objc/runtime.h>

@interface TCJPerson : NSObject

@end

@implementation TCJPerson

@end

int main(int argc, const char * argv[]) {
    @autoreleasepool {
        TCJPerson *person = [TCJPerson alloc];
        Class cls = object_getClass(person);
    }
    return 0;
}

然后利用clang工具将oc语言的main文件输出为cpp文件，命令行如下：

clang -rewrite-objc main.m -o main.cpp

将文件拖到我们的objc源码中打开，方便我们调试和查找，可以发现，这段代码在cpp文件文件中如下：

//类型定义部分
#ifndef _REWRITER_typedef_TCJPerson
#define _REWRITER_typedef_TCJPerson
typedef struct objc_object TCJPerson; //将 TCJPerson 定义为 objc_object 结构体
typedef struct {} _objc_exc_TCJPerson; //空结构体，用于异常处理占位（实际未使用）
#endif

//类的实现结构
struct TCJPerson_IMPL {
	struct NSObject_IMPL NSObject_IVARS; //继承自 NSObject 的实例变量
};

/* @end */

// @implementation TCJPerson
// @end
//main函数的底层转换
int main(int argc, const char * argv[]) {
    /* @autoreleasepool */ { __AtAutoreleasePool __autoreleasepool;
        TCJPerson *person = ((TCJPerson *(*)(id, SEL))(void *)objc_msgSend)((id)objc_getClass("TCJPerson"), sel_registerName("alloc"));
        //objc_getClass("TCJPerson")：获取 TCJPerson 的类对象（Class）
        //sel_registerName("alloc")：注册方法名 alloc，返回 SEL 类型的选择子
        //objc_msgSend：发送 alloc 消息给 TCJPerson 类，创建实例
        //强制类型转换 (TCJPerson *(*)(id, SEL))(void *) 是为了匹配 objc_msgSend 的函数指针签名

        Class cls = object_getClass(person);//获取 person 实例的类（即 TCJPerson 的类对象）
    }
    return 0;
}

• TCJPerson 被定义为 objc_object，说明在底层，Objective-C 类实例的本质就是 objc_object 结构体。
• 因为 TCJPerson 继承自 NSObject，所以它的底层结构会包含父类的实例变量。其中，NSObject_IVARS 就是 NSObject 的实例变量，通常就是 isa 指针（指向类的元数据）。

然后我们发现类在底层是用class接收的。

typedef struct objc_class *Class;

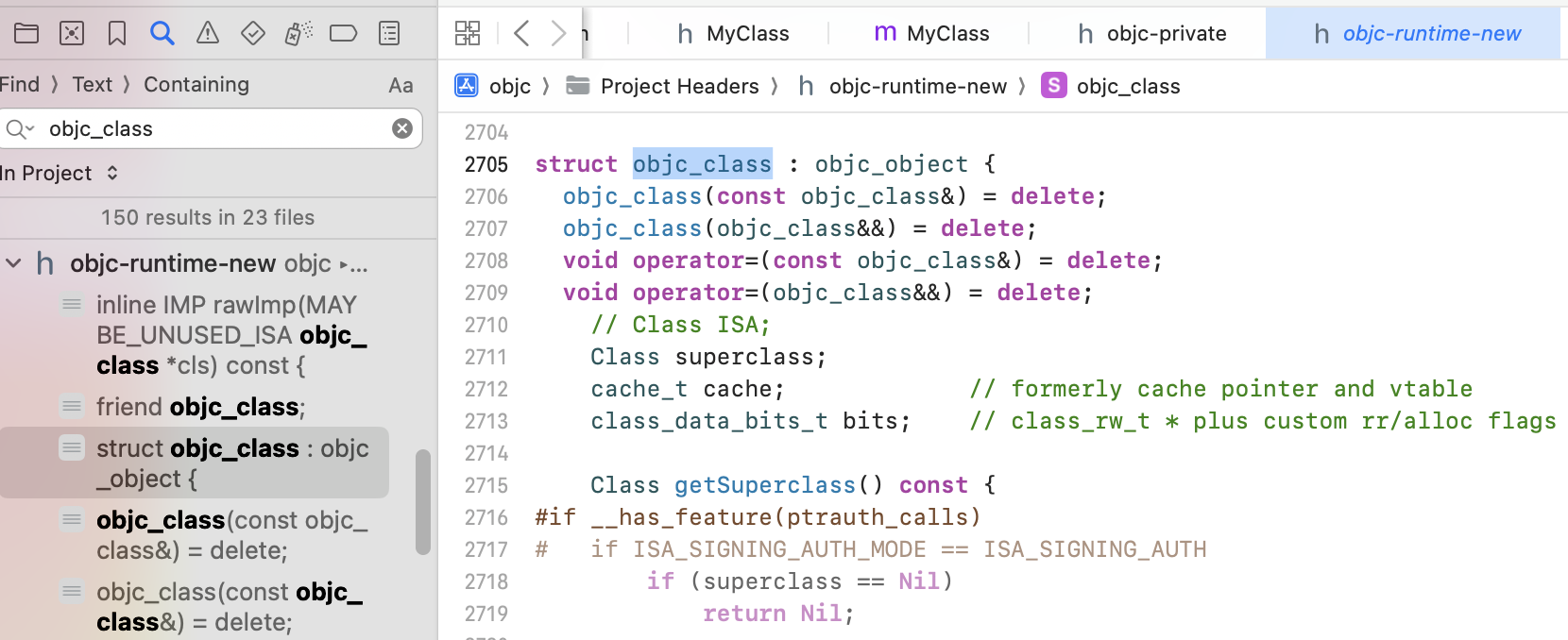

在左侧搜索栏查找objc_class，我们可以发现objc_class继承自objc_object。

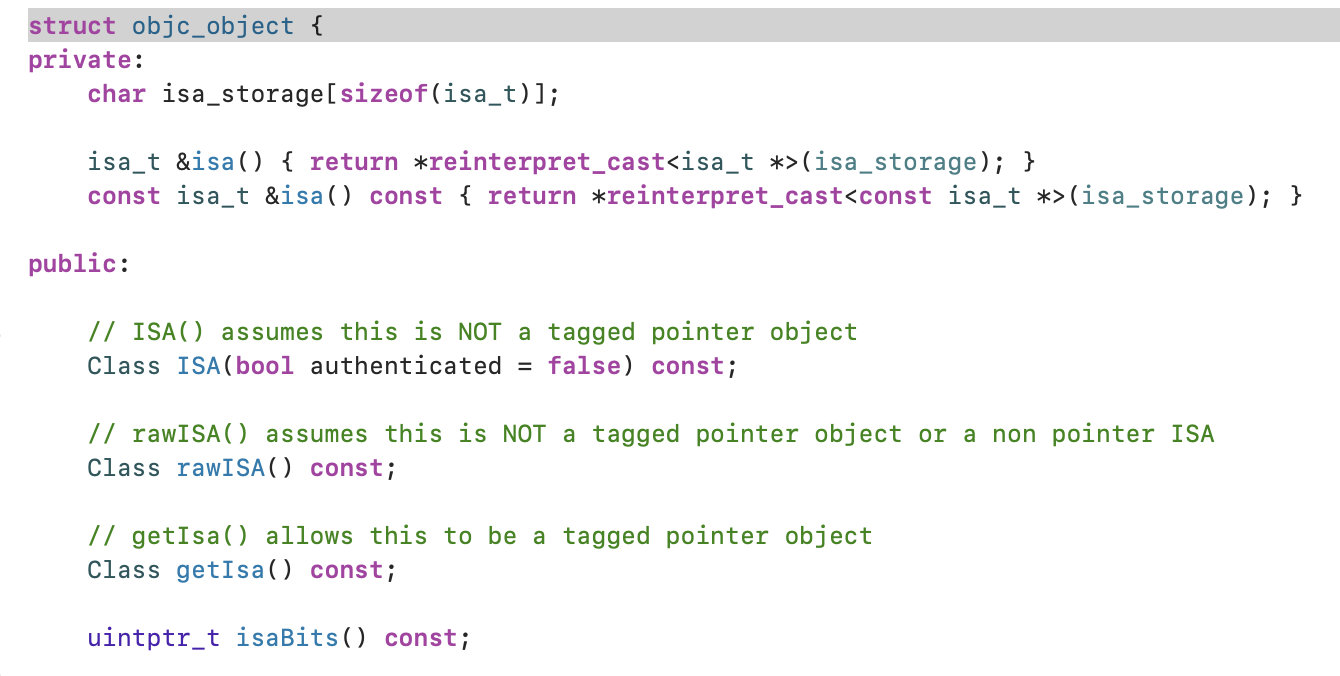

点击进入objc_object的源码实现中：

小结

• Objective-C 对象的本质：
  类实例（如 person）本质是 objc_object 结构体，包含 isa 指针（来自 NSObject_IVARS）。类（如 TCJPerson）本质是 objc_class 结构体，继承自 objc_object。所以满足万物皆对象。
• 方法调用的本质：[TCJPerson alloc] 被编译为 objc_msgSend 的调用，动态查找并执行方法。
• 内存布局：TCJPerson_IMPL 只包含 NSObject 的 isa，因为没有自定义实例变量。

objc_class 、objc_object和NSObject

objc_object：所有对象的基类型

底层源码：

struct objc_object {
    Class _Nonnull isa  OBJC_ISA_AVAILABILITY; //必须为非空的类指针（即指向 objc_class 结构体的指针）
};

这证明objc_object是所有 Objective-C 对象的最底层结构，包括实例对象、类对象、元类对象。其通过 isa 指针实现对象与类的关联（即“对象是什么类”）。

特点：

实例对象的 isa 指向它的类（如 TCJPerson 实例的 isa 指向 TCJPerson 类）。
类对象的 isa 指向元类（Meta Class）。
元类的 isa 指向根元类（Root Meta Class）。

关于类 元类 根元类

1. ​​类（Class）​​
   ​​作用​​：定义对象的​​实例变量​​和​​实例方法​​（如 -init、-description）。
   ​​内存结构​​：每个类是一个 objc_class 结构体实例，包含方法列表、父类指针、缓存等。
   ​​对象关系​​：实例对象（如 MyObject *obj）的 isa 指针指向其类对象。
2. ​​元类（Meta-class）​​
   ​​作用​​：定义类的​​类方法​​（如 +alloc、+new）。
   元类本身也是一个类，它的实例是类对象。
   ​​内存结构​​：元类也是一个 objc_class 结构体，但其方法列表存储类方法。
   ​​对象关系​​：类对象（如 MyObject.class）的 isa 指针指向其元类。
3. ​​根元类（Root Meta-class）​​
   ​​作用​​：所有元类的最终基类，通常是 NSObject 的元类。
   根元类的类方法（如 +alloc）会被所有类的元类继承。
   根元类的 isa 指针指向自身，形成闭环。

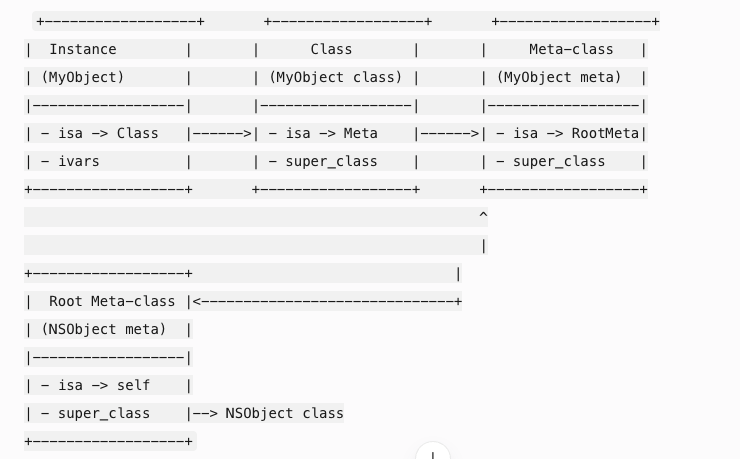

​​Instance (MyObject)​​: 一个对象实例
​​Class (MyObject class)​​: 定义该实例的类
​​Meta-class (MyObject meta)​​: 定义该类的元类

isa 指针：形成继承链的核心，每个实例、类和元类都有一个指向其类型的指针
实例通过 isa 指向类，类通过 isa 指向元类，元类通过 isa 指向根元类
super_class 指针：形成继承体系
类通过 super_class 指向父类，元类通过 super_class 指向父元类

​​Root Meta-class (NSObject meta)​​: 所有元类的根元类
根元类的 isa 指向自己（self），形成闭环
根元类的 super_class 指向 NSObject 类

运行时​​方法查找路径​​：
实例方法首先在实例所属的类中查找
如果没找到，则沿着 super_class 链向上查找
类方法则在元类及其父元类中查找
​​
继承机制​​：实例继承自类,类继承自元类,元类继承自父元类，最终根元类继承自NSObject类

objc_class：类的底层结构

底层代码：

struct objc_class : objc_object { //继承自objc_object
  objc_class(const objc_class&) = delete;
  objc_class(objc_class&&) = delete;
  void operator=(const objc_class&) = delete;
  void operator=(objc_class&&) = delete;
    // Class ISA;
    Class superclass;            //父类指针
    cache_t cache;             // formerly cache pointer and vtable  //方法缓存
    class_data_bits_t bits;    // class_rw_t * plus custom rr/alloc flags  //类的方法、属性、协议等数据

    Class getSuperclass() const {
#if __has_feature(ptrauth_calls)
#   if ISA_SIGNING_AUTH_MODE == ISA_SIGNING_AUTH
        if (superclass == Nil)
            return Nil;

          ......
}

这说明objc_class是 objc_object 的子类，说明类本身也是对象（即“类对象”）。
存储类的元数据：方法列表、属性列表、协议列表、父类指针等。
因为其继承自 objc_object，所以其类对象也有 isa 指针（指向元类）。
其中，Class 是指向 objc_class 的指针（typedef struct objc_class *Class）。

NSObject：面向用户的根类

底层代码：

@interface NSObject <NSObject> {
#pragma clang diagnostic push
#pragma clang diagnostic ignored "-Wobjc-interface-ivars"
    Class isa  OBJC_ISA_AVAILABILITY; //指向类对象的指针
#pragma clang diagnostic pop
}

NSObject 是 Objective-C 中所有类的根类（除了 NSProxy），提供面向开发者的基础方法（如 alloc、init、description）。

与 objc_object 的关系：
NSObject 的实例对象在底层就是 objc_object。
NSObject 的类对象在底层是 objc_class。
编译器会将 NSObject 的代码转换为对 objc_object 和 objc_class 的操作。

小结

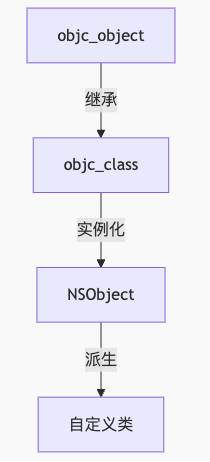

通过对objc_class、objc_object和NSObject底层的大致了解，我们就可以明白三者存在以下金字塔关系：

objc_object：所有对象的终极基类（C结构体）
objc_class：继承objc_object，说明"类也是对象"
NSObject：继承链最顶端的公开类，封装了objc_class的面向对象接口

小结

所有的对象 + 类 + 元类 都有isa属性
所有的对象都是由objc_object继承来的
简单概括就是万物皆对象，万物皆来源于objc_object，有以下两点结论：
所有以 objc_object为模板创建的对象，都有isa属性
所有以 objc_class为模板创建的类，都有isa属性

在结构层面可以通俗的理解为上层OC 与 底层的对接：

下层是通过 结构体 定义的 模板，例如objc_class、objc_object
上层是通过底层的模板创建的一些类型，例如TCJPerson

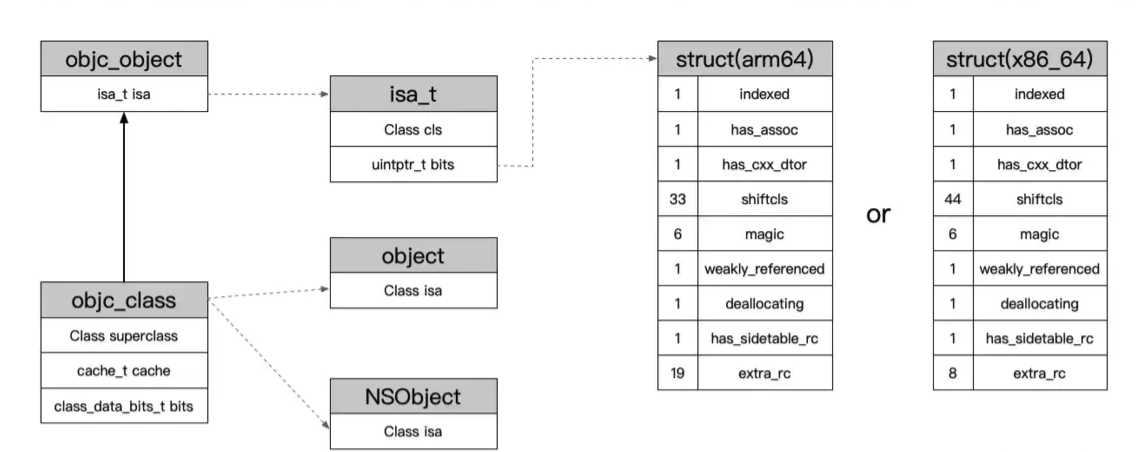

objc_class、objc_object、isa、object、NSObject等的整体的关系如下图：

指针内存偏移

  在分析类的结构之前，我们需要先来学习一下指针内存偏移作为前缀知识。

普通指针----值拷贝

        //普通指针
        //值拷贝
        int a = 10;
        int b = 10;
        NSLog(@"&a：%d--%p", a, &a);
        NSLog(@"&b：%d--%p", b, &b);

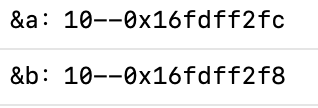

通过代码及其运行结果可以看出来，变量a和b虽然都是被赋值为10，但是变量a和b的内存地址是不一样的，我们称这种方式为值拷贝。

对象----指针拷贝或引用拷贝

        //对象
        NSObject *obj1 = [[NSObject alloc] init];
        NSObject *obj2 = [[NSObject alloc] init];
        NSLog(@"%@--%p", obj1, &obj1);
        NSLog(@"%@--%p", obj2, &obj2);

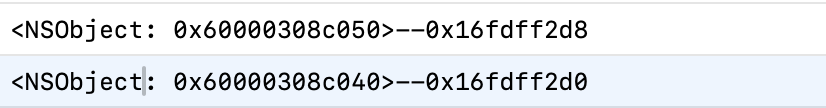

通过运行结果，我们可以看到obj1和obj2对象不仅自身内存地址不一样，其指向的对象的内存地址也不一样，这被称为指针拷贝或引用拷贝。

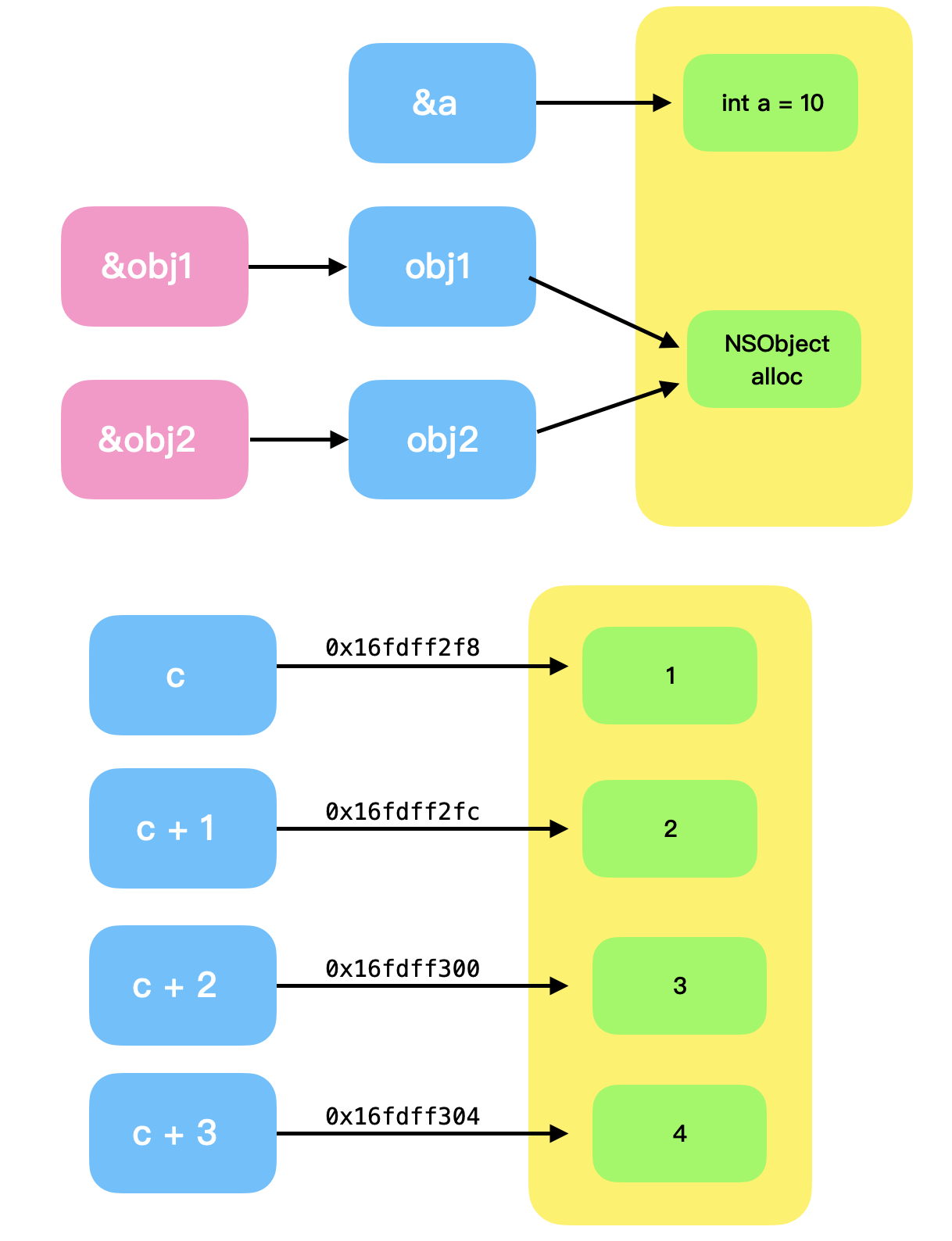

用数组指针引出----内存偏移

        //数组指针
        int arr[4] = {1, 2, 3, 4};
        int *c = arr;
        NSLog(@"&arr：%p--%p--%p", arr, &arr[0], &arr[1]);
        NSLog(@"&c：%p--%p--%p", c, c + 1, c + 2);
        for (int i = 0; i < 4; i++) {
            int value = *(c + i);
            NSLog(@"value：%d", value);
        }

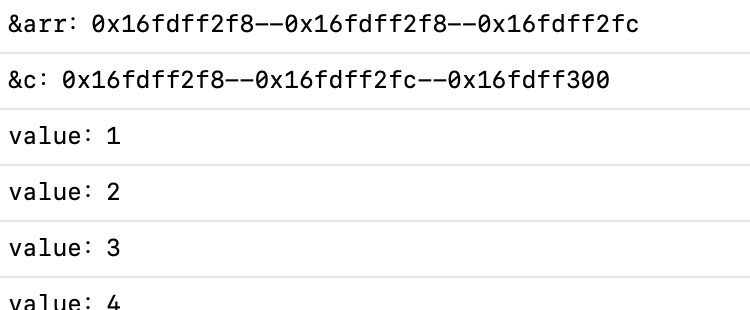

通过运行结果可以看到:

• &a和&a[0]的地址是相同的——即首地址就代表数组的第一个元素的地址。
• 第一个元素地址0x16fdff2f8和第二个元素地址0x16fdff2fc相差4个字节，也就是int的所占的4字节，因为他们的数据类型相同。
• d、d+1、d+2这个地方的指针相加就是偏移地址。地址加1就是偏移，偏移一个位数所在元素的大小。
• 可以通过地址，取出对应地址的值。

小结

类的结构

从objc_class的定义可以得出，类有4个属性：isa、superclass、cache、bits。

Class ISA

不但实例对象中有isa指针，类对象中也有isa指针关联着元类。
Class本身就是一个指针，占用8字节。

Class surperclass

顾名思义就是类的父类（一般为NSObject）superclass是Class类型，所以占用8字节。

cache_t cache

进入cache_t的实现源码，我们能看到（笔者对部分进行了注释，方便理解）：

struct cache_t {
private:
    explicit_atomic<uintptr_t> _bucketsAndMaybeMask;
    //原子存储缓存桶指针或掩码（根据配置不同复用同一内存）
    //原子性​​：保证并发访问时的线程安全（如 objc_msgSend 高频调用场景）

    union {
        // Note: _flags on ARM64 needs to line up with the unused bits of
        // _originalPreoptCache because we access some flags (specifically
        // FAST_CACHE_HAS_DEFAULT_CORE and FAST_CACHE_HAS_DEFAULT_AWZ) on
        // unrealized classes with the assumption that they will start out
        // as 0.
        struct {
#if CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_OUTLINED && !__LP64__
            // Outlined cache mask storage, 32-bit, we have mask and occupied.
            explicit_atomic<mask_t>    _mask; //缓存掩码
            uint16_t                   _occupied; //已占用槽位数
#elif CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_OUTLINED && __LP64__
            // Outlined cache mask storage, 64-bit, we have mask, occupied, flags.
            explicit_atomic<mask_t>    _mask;
            uint16_t                   _occupied;
            uint16_t                   _flags; //状态标志（FAST_CACHE_HAS_DEFAULT_CORE: 是否有默认核心实现 FAST_CACHE_HAS_CUSTOM_DEALLOC_INITIATION: 是否自定义释放逻辑）
#   define CACHE_T_HAS_FLAGS 1
#elif __LP64__
            // Inline cache mask storage, 64-bit, we have occupied, flags, and
            // empty space to line up flags with originalPreoptCache.
            //
            // Note: the assembly code for objc_release_xN knows about the
            // location of _flags and the
            // FAST_CACHE_HAS_CUSTOM_DEALLOC_INITIATION flag within. Any changes
            // must be applied there as well.
            uint32_t                   _unused;
            uint16_t                   _occupied;
            uint16_t                   _flags;
#   define CACHE_T_HAS_FLAGS 1
#else
            // Inline cache mask storage, 32-bit, we have occupied, flags.
            uint16_t                   _occupied;
            uint16_t                   _flags;
#   define CACHE_T_HAS_FLAGS 1
#endif

cache在英文中的意思是缓存。
cache_t是一个结构体，内存长度由所有元素决定：

_bucketsAndMaybeMask是long类型,它是一个指针，占用8字节；
mask_t是个uint32_t类型，_mask占用4字节；
_occupied和_flags都是uint16_t类型，uint16_t是 unsigned short 的别名，所以_occupied占用2字节；
_flags占用2字节；
所以，cache_t共占用16字节。

这里对cache简单了解一下，后面还会呢详细学习。

class_data_bits_t bits

class_data_bits_t实现源码如下：

struct class_data_bits_t {
    friend objc_class;

    // Values are the FAST_ flags above.
    uintptr_t bits;
private:
    bool getBit(uintptr_t bit) const
    {
        return bits & bit;
    }

    // Atomically set the bits in `set` and clear the bits in `clear`.
    // set and clear must not overlap.  If the existing bits field is zero,
    // this function will mark it as using the RW signing scheme.
    void setAndClearBits(uintptr_t set, uintptr_t clear)
    {
        ASSERT((set & clear) == 0);
        uintptr_t newBits, oldBits = LoadExclusive(&bits);
        do {
            uintptr_t authBits
                = (oldBits
                   ? (uintptr_t)ptrauth_auth_data((class_rw_t *)oldBits,
                                                  CLASS_DATA_BITS_RW_SIGNING_KEY,
                                                  ptrauth_blend_discriminator(&bits,
                                                                              CLASS_DATA_BITS_RW_DISCRIMINATOR))
                   : FAST_IS_RW_POINTER);
            newBits = (authBits | set) & ~clear;
            newBits = (uintptr_t)ptrauth_sign_unauthenticated((class_rw_t *)newBits,
                                                              CLASS_DATA_BITS_RW_SIGNING_KEY,
                                                              ptrauth_blend_discriminator(&bits,
                                                                                          CLASS_DATA_BITS_RW_DISCRIMINATOR));
        } while (slowpath(!StoreReleaseExclusive(&bits, &oldBits, newBits)));
    }

    void setBits(uintptr_t set) {
        setAndClearBits(set, 0);
    }

    void clearBits(uintptr_t clear) {
        setAndClearBits(0, clear);
    }

public:

    void copyRWFrom(const class_data_bits_t &other) {
        bits = (uintptr_t)ptrauth_auth_and_resign((class_rw_t *)other.bits,
                                                  CLASS_DATA_BITS_RW_SIGNING_KEY,
                                                  ptrauth_blend_discriminator(&other.bits,
                                                                              CLASS_DATA_BITS_RW_DISCRIMINATOR),
                                                  CLASS_DATA_BITS_RW_SIGNING_KEY,
                                                  ptrauth_blend_discriminator(&bits,
                                                                              CLASS_DATA_BITS_RW_DISCRIMINATOR));
    }

    void copyROFrom(const class_data_bits_t &other, bool authenticate) {
        ASSERT((flags() & RO_REALIZED) == 0);
        if (authenticate) {
            bits = (uintptr_t)ptrauth_auth_and_resign((class_ro_t *)other.bits,
                                                      CLASS_DATA_BITS_RO_SIGNING_KEY,
                                                      ptrauth_blend_discriminator(&other.bits,
                                                                                  CLASS_DATA_BITS_RO_DISCRIMINATOR),
                                                      CLASS_DATA_BITS_RO_SIGNING_KEY,
                                                      ptrauth_blend_discriminator(&bits,
                                                                                  CLASS_DATA_BITS_RO_DISCRIMINATOR));
        } else {
            bits = other.bits;
        }
    }

虽然我们不是很能看懂，但至少能看出来这里是oc运行时用来存储数据的。
根据上面的分析，class指针各为8字节，cache_t cache为16字节，所以想要获取bits的中的内容，只需通过类的首地址平移32字节即可。

总结

  在学习过程中，笔者关于LLDB调试出了比较多的问题，至今还没解决，所以这篇笔记还有待完善，等笔者解决完问题后，会再次进行编撰，LLDB在源码学习中还是很不错的工具。
