一：Keepalived 双机热备基础知识
Keepalived 起初是专门针对 LVS 设计的一款强大的辅助工具，主要用来提供故障切换(Failover)和健康检査(Health Checking)功能--判断 LVS 负载调度器、节点服务器的可用性，当 master 主机出现故障及时切换到 backup节点保证业务正常，当 master 故障主机恢复后将其重新加入群集并且业务重新切换回 master 节点
1.Keepalived 概述及安装
Keepalived 的官方网站位于 http://www.keepalived.org/，本章将以 YUM方式讲解 Keepalived 的安装、配置和使用过程。在非 LVS 群集环境中使用时，Keepalived 也可以作为热备软件使用。
（1）Keepalived 的热备方式
Keepalived 采用 VRRP(Virtual Router Redundancy Protocol, 虚拟路由冗余协议)热备份协议,以软件的方式实现 Linux 服务器的多机热备功能。VRRP是针对路由器的一种备份解决方案--由多台路由器组成一个热备组,通过共用的虚拟IP地址对外提供服务:每个热备组内同一时刻只有一台主路由器提供服务，其他路由器处于冗余状态。若当前在线的路由器失效，则其他路由器会自动接替(优先级决定接替顺序)虚拟IP地址，以继续提供服务，如图3.1所小。
热备组内的每台路由器都可能成为主路由器，虚拟路由器的IP地址(VIP)可以在热备组内的路由器之间进行转移，所以也称为漂移IP地址。使用Keepalived 时,漂移地址的实现不需要手动建立虚接口配置文件(如 ens33 :0),而是由 Keepalived 根据配置文件自动管理。
（2）Keepalived 的安装与控制服务
安装Keepalived
在0penEuler24系统中，使用DNF方式安装keepalived.x86642.2.8-1.oe2403sp1,会自动安装 Keepalived 所需的软件包。除此之外,在 LVS群集环境中应用时，也需要用到 ipvsadm 管理工具。
控制Keepalived 服务
DNF 安装 keepalived 后，执行以下命令将 keepalived 服务设置为开机启动。
2.使用 Keepalived 实现双机热备
基于 VRRP 的热备方式，Keepalived 可以用作服务器的故障切换，每个热备组可以有 多台服务器--当然，最常用的就是双机热备了。在这种双机热备方案中，故障切换主要针对虚拟IP地址的漂移来实现，因此能够适用于各种应用服务器(不管是 Web、FTP、Mail，还是 SSH、DNS…
本小节将通过一个简单的案例来说明 Keepalived 双机热备的配置方法。其中，主、备服务器的IP 地址分别为 192.168.10.101和 192.168.10.102，基于漂移地址 192.168.10.100 提供 Web 服务，如图 3.2 所示。
主、备服务器中都需要安装 Keepalived，使用 YUM 方式安装 httpd 提供Web 服务。下面仅讲解与 Keepalived 相关的配置及测试过程。
（1）主配置服务器

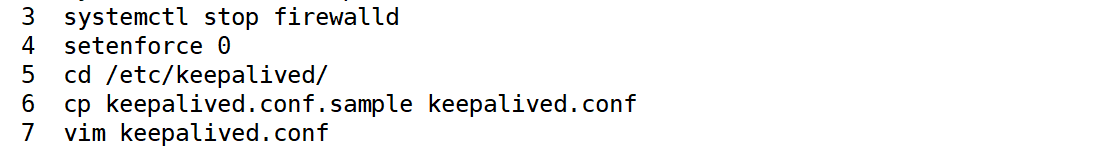

Keepalived服务的配置目录位于/etc/keepalived/。其中，keepalived.conf 是主配置文件。另外包括一个子目录 samples/，提供了许多配置样例作为参考。
在 Keepalived 的配置文件中，使用“global defs {…}”区段指定全局参数，使用“vrrp instance 实例名称 {…}”区段指定 VRRP 热备参数，注释文字以“!”符号开头

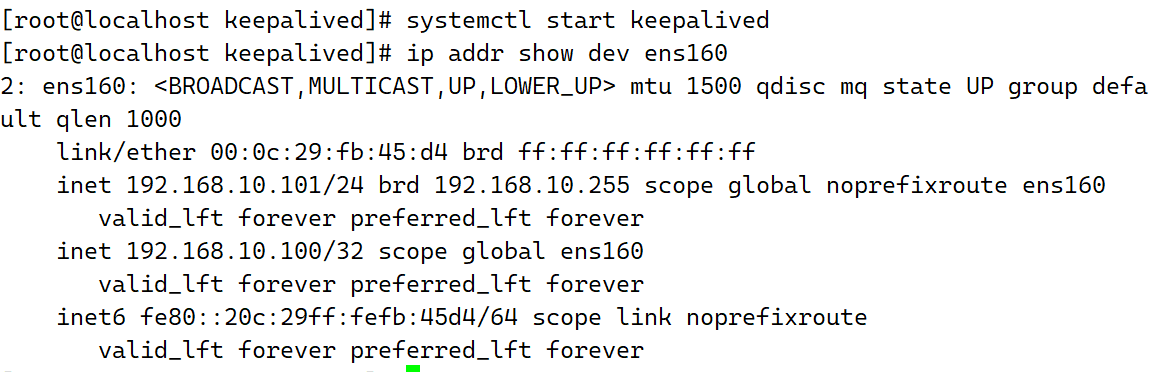

确认上述配置无误，然后启动 Keepalived 服务。实际状态为 MASTER 的主服务器将为 ens3160接口自动添加 VIP 地址，通过 ip 命令可以査看。注意:ifconfig 命令看不到。
（2）备用服务器配置
在同一个 Keepalived 热备组内，所有服务器的 Keepalived 配置文件基本相同，包括虚拟路由器的 ID 号、认证信息、漂移地址、心跳频率等。不同之处主要在于路由器名称、热备状态、优先级。
- 路由器名称(router id):建议为每个参与热备的服务器指定不同的名称。
- 热备状态(state):至少应有一台主服务器，将状态设为MASTER;可以有多台备用的服务器，将状态设为BACKUP
- 优先级(priority):数值越大则取得 VIP 控制权的优先级越高，因此主服务器的优先级应设为最高;其他备用服务器的优先级可依次递减,但不要相同，以免在争夺 VIP 控制权时发生冲突。

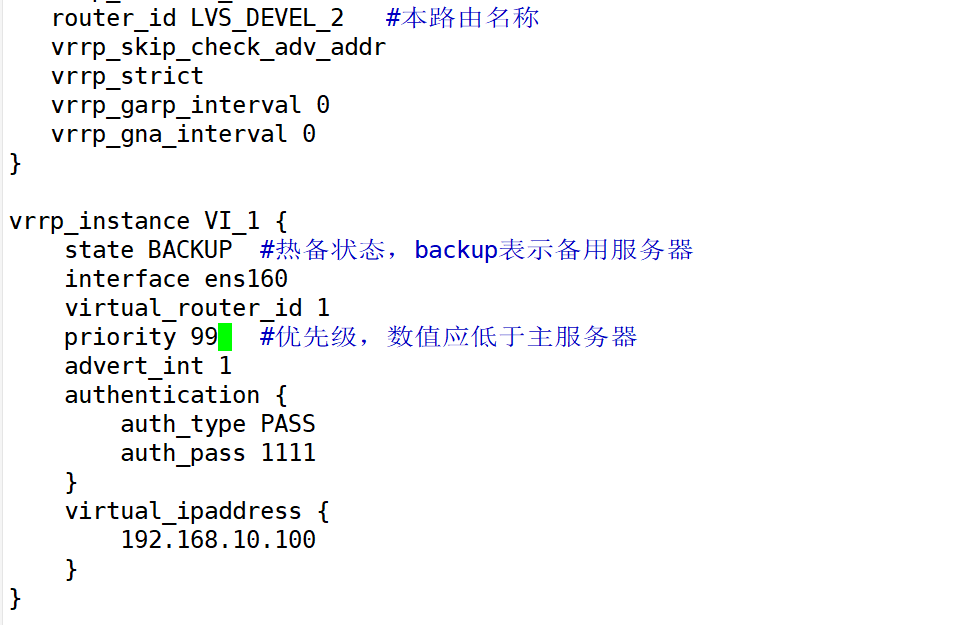

配置备用服务器(可以有多台)时，可以参考主服务器的keepalived.conf配置文件内容，只需修改路由器名称、热备状态、优先级。

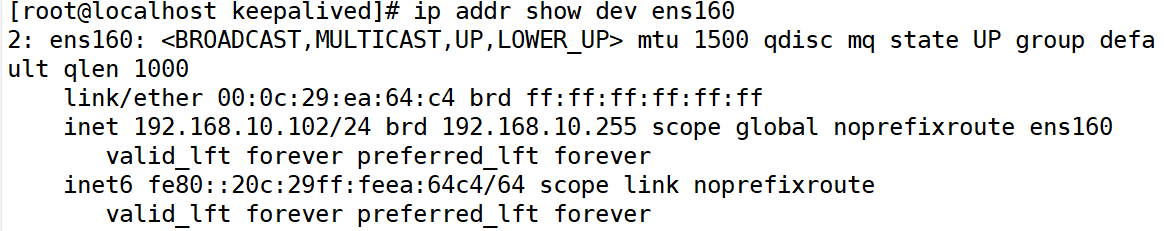

确认配置无误，一样需要启动 Keepalived 服务。此时主服务器仍然在线，VIP 地址实际上仍然由主服务器控制，其他服务器处于备用状态。因此，在备用服务器中将不会为 ens160 接口添加 VIP 地址。
3.测试双机热备功能
Keepalived 的日志消息保存在/var/log/messages 文件中，在测试主、备故障自动切换功能时，可以跟踪此日志文件来观察热备状态的变化。以针对连通性和Web 服务的测试为例，主要操作如下。
（1）连通性测试
在客户机中执行“ping-t 192.168.10.100”命令，能够正常、持续 ping 通，根据以下操作继续观察测试结果。
① 停止启用主服务器的 Keepalived 服务，发现 ping 测试只中断了 1或 2个包即恢复正常，说明己有其他服务器接替 VIP地址，并及时响应客户机请求。
②)重新启用主服务器的 Keepalived 服务，发现 ping 测试再次中断1或2个包即恢复正常，说明主服务器已恢复正常，并夺回 VIP 地址的控制权。
（2）Web 访问测试
在 keepalived 运行的主机上启动 nginx 服务并写入不通的测试页面内容
主服务器
备用服务器
在客户机中访问 http://192.168.10.100/,将看到由主服务器 192.168.10.101提供的网页文档。
① 停止启用主服务器的 Keepalived 服务，再次访问上述 Web 服务，将看到由备用服务
器 192.168.10.102 提供的网页文档，说明 VIP 地址已切换至备用服务器。
② 重新启用主服务器的 Keepalived 服务，再次访问上述 Web 服务，将看到重新由主服
务器 192.168.10.101 提供的网页文档，说明主服务器已重新夺取 VIP 地址。
通过上述测试过程，可以发现双机热备已经正常。客户机只要通过VIP地址就可以访问服务器所提供的 Web 等应用。其中，任何一台服务器失效，另一台服务器将会立即接替服务，从而实现高可用性。实际应用时，注意主、备服务器所提供的 Web 服务内容要保持一致。
二：使用Keepalived 实现双机热备
Keepalived 的设计目标是构建高可用的 LVS 负载均衡群集，可以调用ipvsadm 工具来创建虚拟服务器、管理服务器池，而不仅仅用作双机热备。使用Keepalived 构建 LVS 群集更加简便易用，主要优势体现在:对 LVS 负载调度器实现热备切换，提高可用性;对服务器池中的节点进行健康检查，自动移除失效节点，恢复后再重新加入。

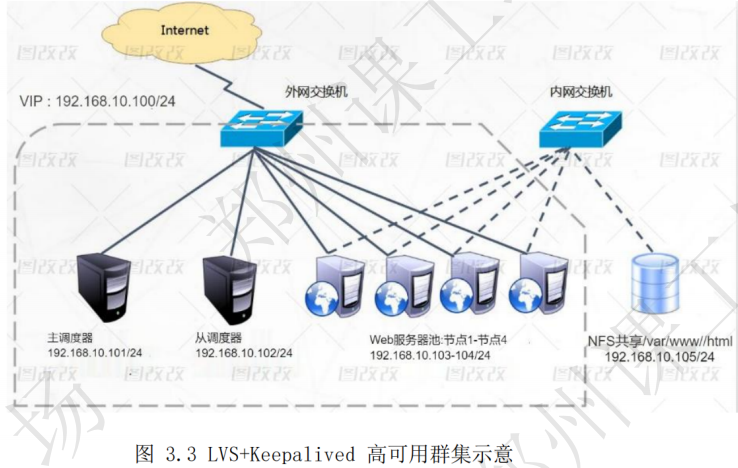

在基于 LVS+Keepalived 实现的 LVS 群集结构中，至少包括两台热备的负载调度器，三台以上的节点服务器。本节将以 DR 模式的 LVS 群集为基础，增加一台从负载调度器，使用 Keepalived 来实现主、从调度器的热备，从而构建兼有负载均衡、高可用两种能力的 LVS 网站群集平台，如图 3.3 所示。
使用 Keepalived 构建 LVS 群集时，也需要用到 ipvsadm 管理工具。但大部分工作会由 Keepalived 自动完成，不需要手动执行 ipvsadm(除了查看和监控群集以外)。下面主要讲解 Keepalived 的服务器池设置，关于 NFS 共享服务的配置、Keepalived 的热备配置等在此不再详细阐述。
| 操作系统 | 主机名 | IP | 服务 |
| open Euler | master | 192.168.10.101 | keepalived |
| open Euler | backup | 192.168.10.102 | keepalived |
| open Euler | web1 | 192.168.10.103 | httpd |
| open Euler | web2 | 192.168.10.104 | httpd |
| open Euler | client | 192.168.10.105 |

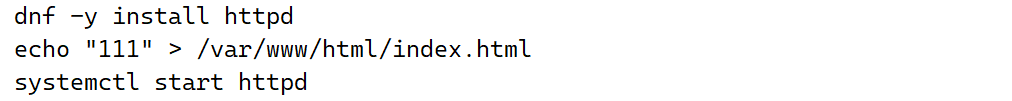

1.准备测试网站
web1 ：
web2：

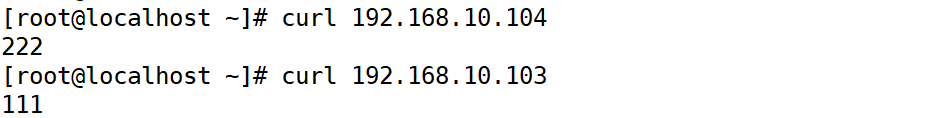

使用客户端测试：
client：
2.配置主调度器
master：

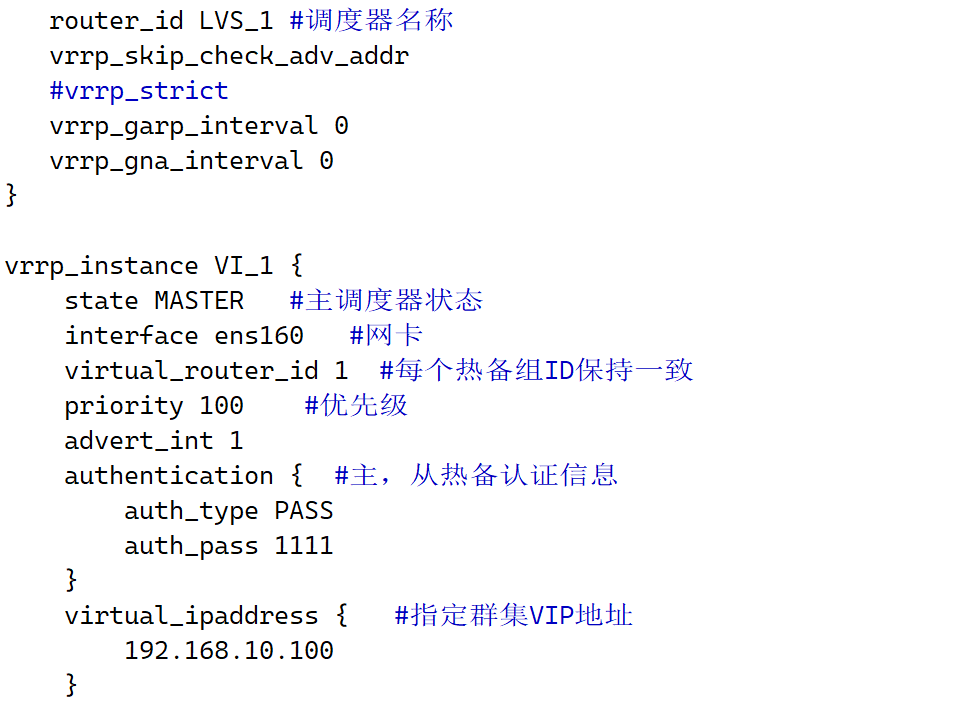

（1）全局配置

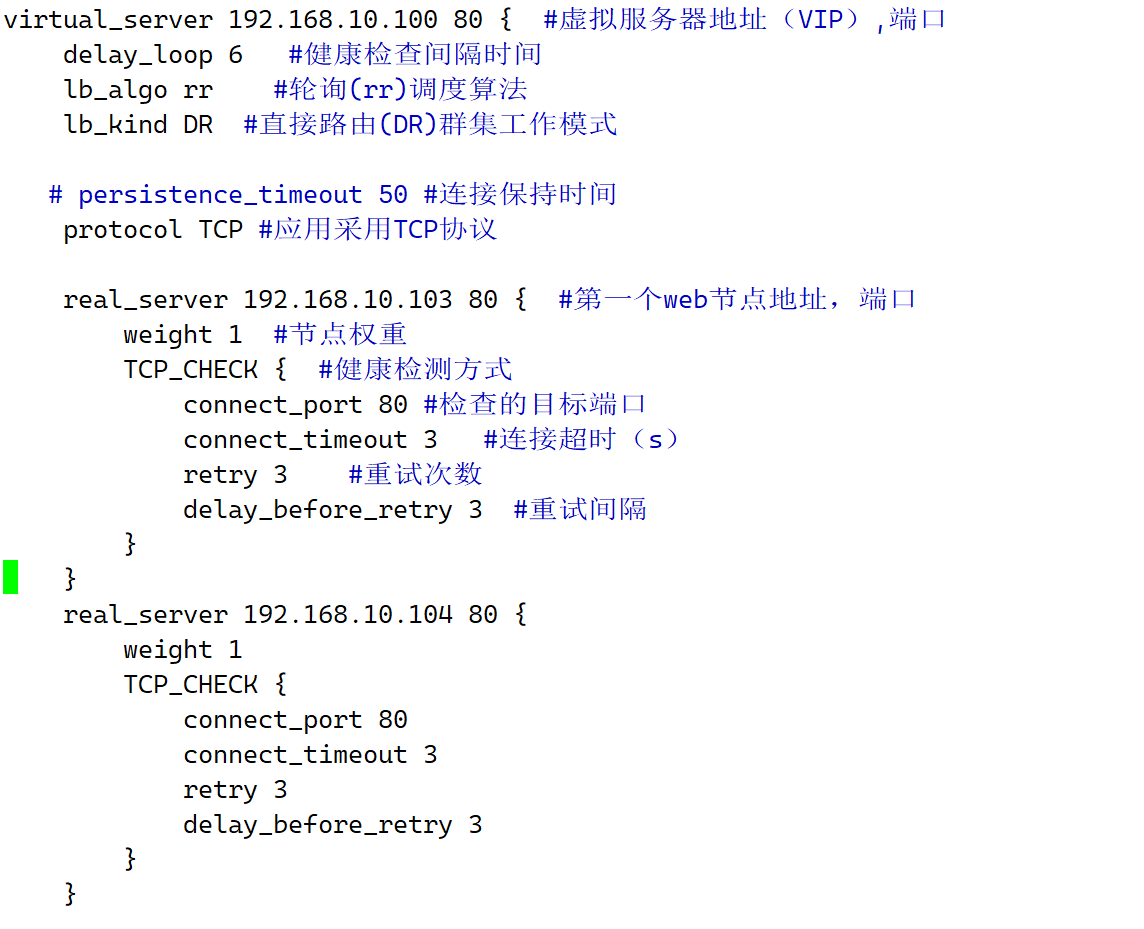

（2）web服务池配置
（3）重新启动keepalived服务

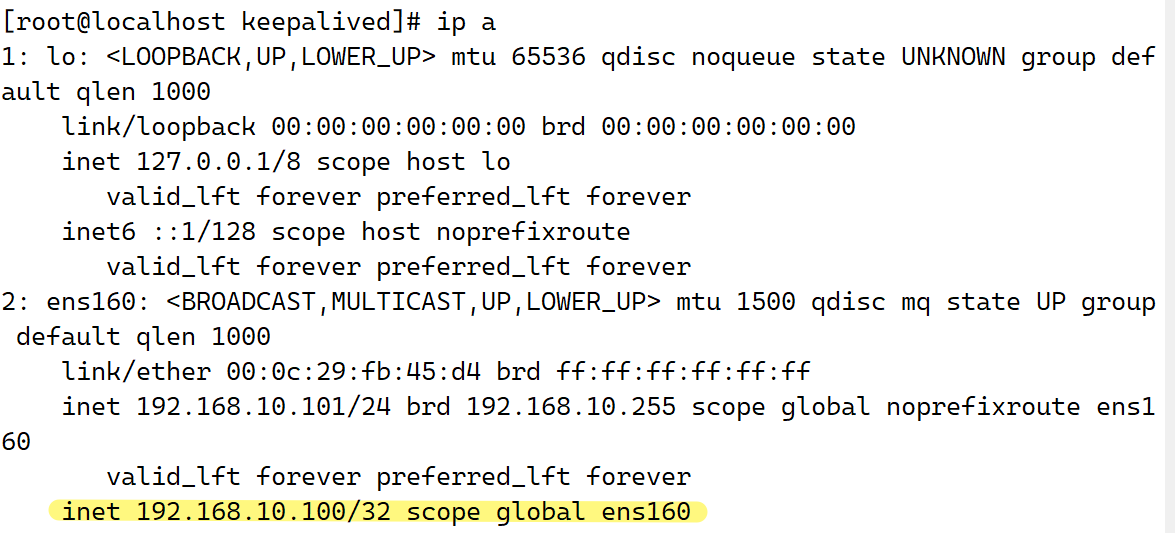

查看新生成的VIP

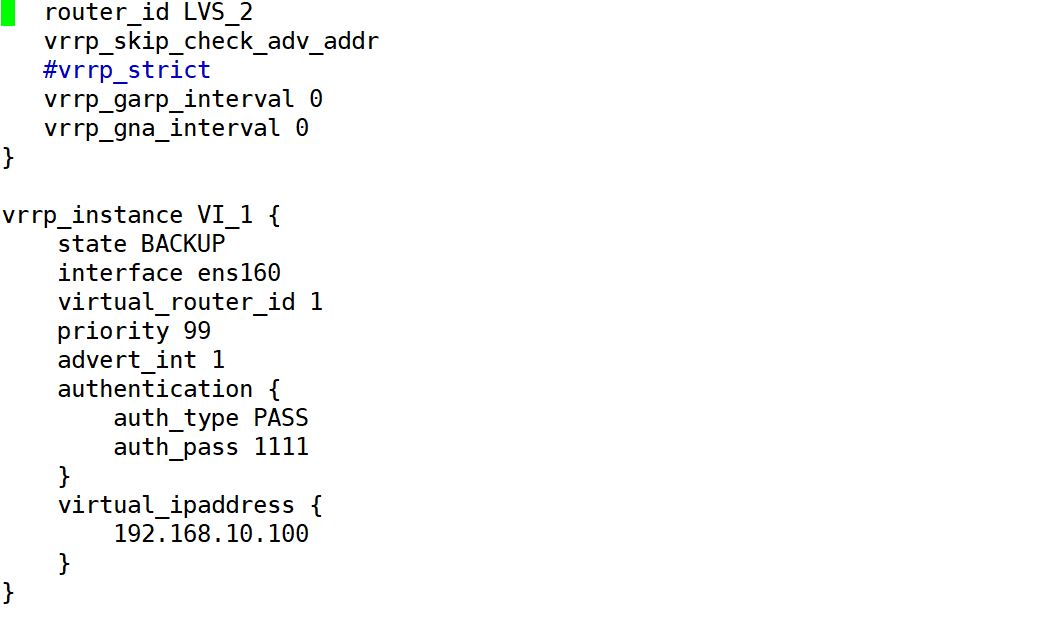

3.配置从调度器
从调度器的配置与主调度器基本相同，也包括全局配置、热备配置、服务器池配置，只需要调整 router id、state、priority 参数即可，其余内容完全相同。配置完成以后重启 Keepalived 服务。
4.配置web节点服务器
web1 web2
根据所选择的群集工作模式不同(DR或NAT)，节点服务器的配置也有些差异。以 DR 模式为例，除了需要调整/proc 系统的 ARP 响应参数以外，还需要为虚拟接口 10∶0 配置 VIP 地址，并添加一条到 VIP 的本地路由
临时添加
5.测试 LVS+Keepalived 高可用群集
在客户机的浏览器中，能够通过LVS+Keepalived群集的 VIP 地址(192.168.10.100)正 常访问 Web 页面内容。当主、从调度器任何一个失效时，Web 站点仍然可以访问(可能需要 刷新或者重新打开浏览器):只要服务器池有两台及以上的真实服务器可用，就可以实现访问量的负载均衡。通过主、从调度器的/var/log/messages 日志文件，可以跟踪故障切换过程;若要查看负载分配情况，可以执行“ipvsadm -ln”“ipvsadm -lnc”等操作命令。最终可以验证 LVS+Keepalived 高可用负载均衡群集的健壮性。

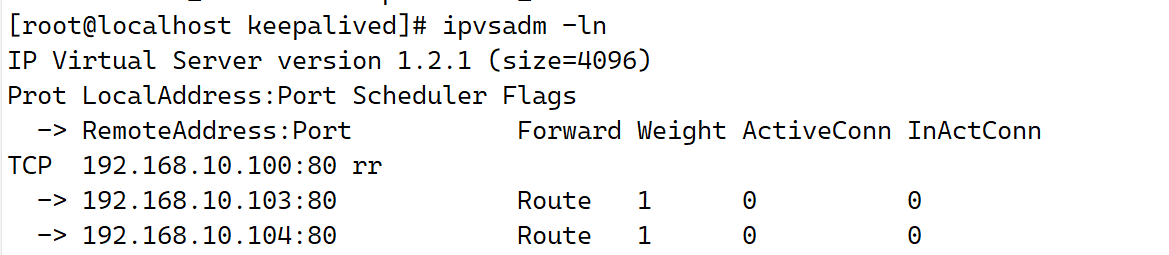

（1）在master上查看规则

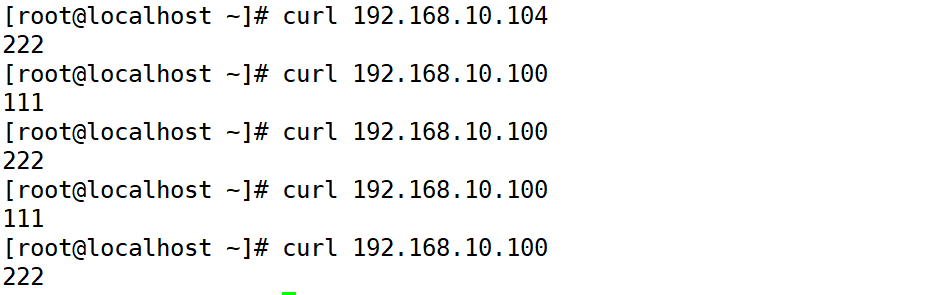

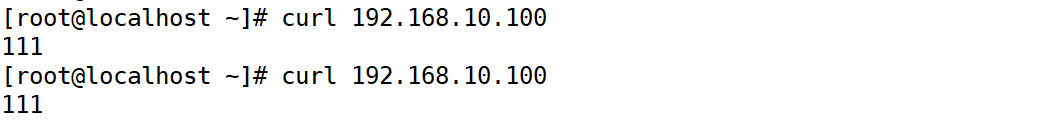

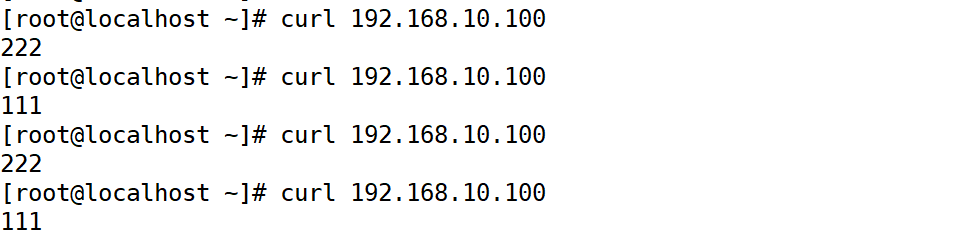

测试网站，使用客户端访问网站

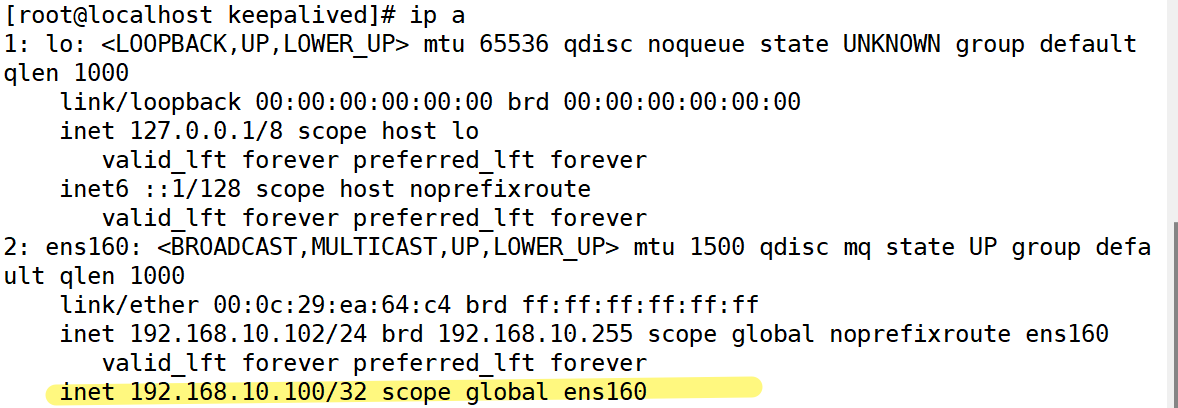

关闭master服务器，查看backup服务器上的状态

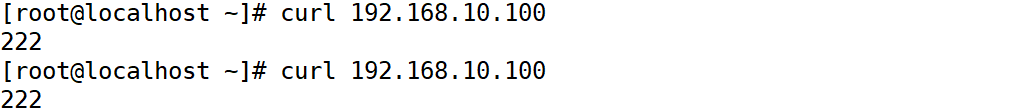

继续测试客户端访问网站
在当今互联网业务高并发、高可用的需求背景下，单点故障和性能瓶颈成为系统稳定性的重大挑战，而 Keepalived 凭借其轻量级、开源且灵活的特性，成为解决这些问题的利器。本课件围绕 Keepalived 的两大核心功能展开，首先深入讲解其基于 VRRP 协议实现的高可用性机制,通过主备节点自动切换保障服务持续在线，避免因单点故障导致的业务中断:随后结合Linux VirtualServe1(LVS)的直接路由(DR)模式，探讨如何利用Keepalived 构建高效负载均衡集群，通过优化网络性能实现流量的智能分发与扩展。课件通过理论解析与实探演示，从高可用架构设计、LVS-DR 模式原理，到参数调优、故障排查等环节，系统化地呈现 Keepalived 的部署与运维技巧，助力学员掌握构建高可用、高性能分布式系统的核心能力,为应对业务增长与系统复杂度提升提供可靠的技术支撑。
