6-2 MySQL 数据结构选择的合理性

文章目录

6-2 MySQL 数据结构选择的合理性
1. 全表查询
2. Hash 查询
3. 二叉搜索树
4. AVL 树
5. B-Tree
6.B + Tree
7. R树
8. 小结
附录：算法的时间复杂度
9. 最后：

这篇文章是我蹲在《尚硅谷》-康师傅博主家的 WiFi 上(不是)，连夜 Ctrl+C / V 俩的镇站神文。

这篇转载只是为了，跟大家分享好内容，没有任何商业用途。如果你喜欢这篇文章，请一定要去原作者 B站《尚硅谷-MySQL从菜鸟到大牛》看看，说不定还能发现更多宝藏内容呢！

从 MySQL 的角度来说，不得不考虑一个现实问题就是磁盘IO 。如果我们能让索引的数据结构尽量减少硬盘的 I/) 操作，所消耗的时间也就越小。可以说，磁盘的 I/O 操作次数 对索引的使用效率至关重要。

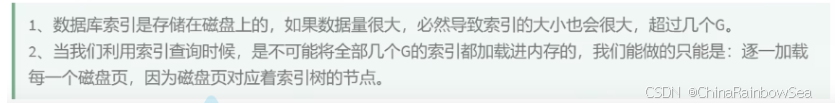

查找都是索引操作，一般来说索引非常大，尤其是关系型数据库，当数据量比较大的时候，索引的大小有可能几个G甚至更多，为了减少索引在内存的占用，数据库索引是存储在外部磁盘上的 。当我们利用索引查询的时候，不可能把整个索引全部加载到内存，只能逐一加载 ，那么MySQL 衡量查询效率的标准就是磁盘的 IO 次数。

1. 全表查询

全表查询较为简单，这里就在过多赘述了。

2. Hash 查询

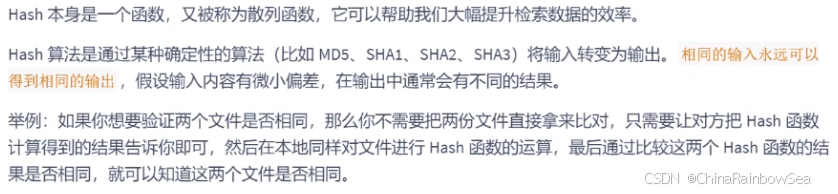

在这里插入图片描述

加快查找速度的数据结构，常见的有两类：

树，例如平衡二叉搜索树，查询/插入/修改/删除的平均时间复杂度都是 O(log2N);
哈希，例如HashMap，查询/插入/修改/删除的平均时间复杂度都是 O(1); (key, value)

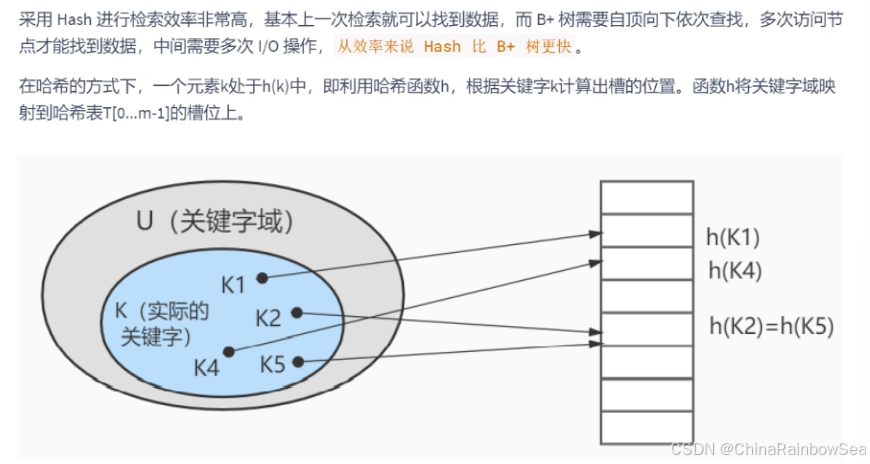

在这里插入图片描述

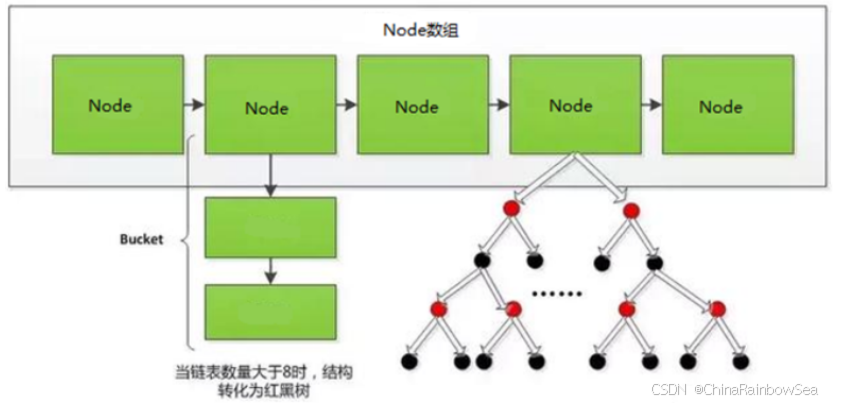

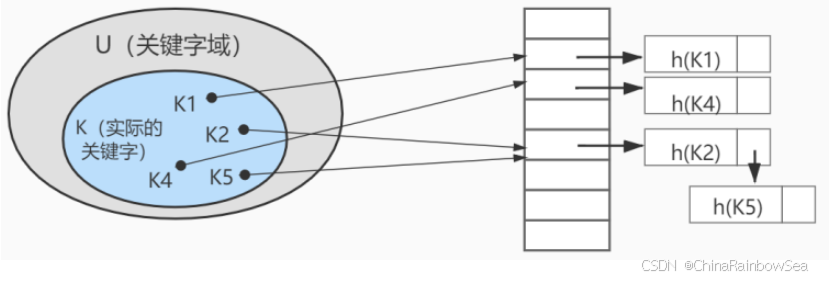

上图中哈希函数h有可能将两个不同的关键字映射到相同的位置，这叫做碰撞，在数据库中一般采用链接法来解决。在链接法中，将散列到同一槽位的元素放在一个链表中，如下图所示：

在这里插入图片描述

实验：体会数组和hash表的查找方面的效率区别

// 算法复杂度为 O(n)
@Test
public void test1(){
    int[] arr = new int[100000];
    for(int i = 0;i < arr.length;i++){
        arr[i] = i + 1;
    }
    long start = System.currentTimeMillis();
    for(int j = 1; j<=100000;j++){
        int temp = j;
        for(int i = 0;i < arr.length;i++){
            if(temp == arr[i]){
                break;
            }
        }
    }
    long end = System.currentTimeMillis();
    System.out.println("time： " + (end - start)); //time： 823
}

// 算法复杂度为 O(1)
@Test
public void test2(){
    HashSet<Integer> set = new HashSet<>(100000);
    for(int i = 0;i < 100000;i++){
    	set.add(i + 1);
    }
    long start = System.currentTimeMillis();
    for(int j = 1; j<=100000;j++) {
        int temp = j;
        boolean contains = set.contains(temp);
    }
    long end = System.currentTimeMillis();
    System.out.println("time： " + (end - start)); //time： 5
}

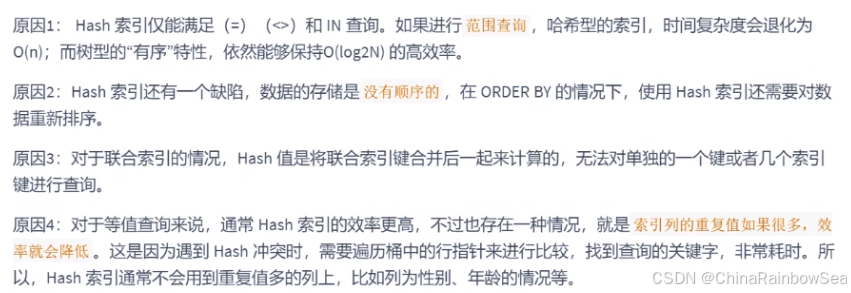

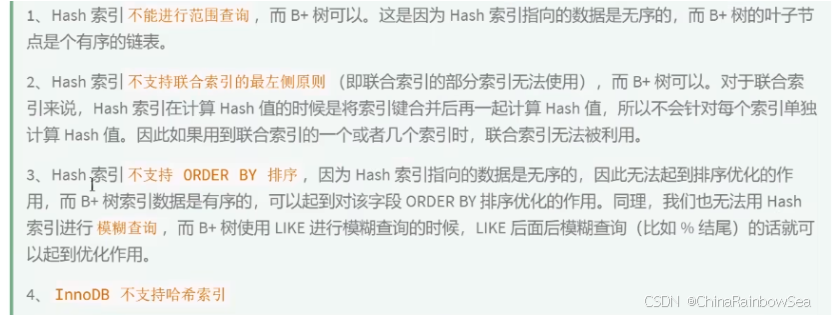

Hash结构效率高，那为什么索引结构要设计成树型呢？

在这里插入图片描述

Hash索引适用存储引擎如表所示：

索引 / 存储引擎	MyISAM	InnoDB	Memory
HASH索引	不支持	不支持	支持

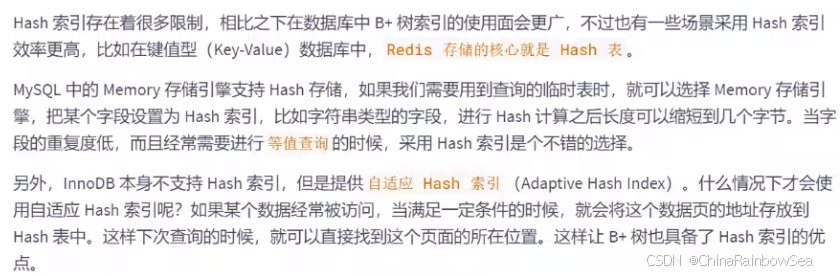

Hash索引的适用性：

在这里插入图片描述

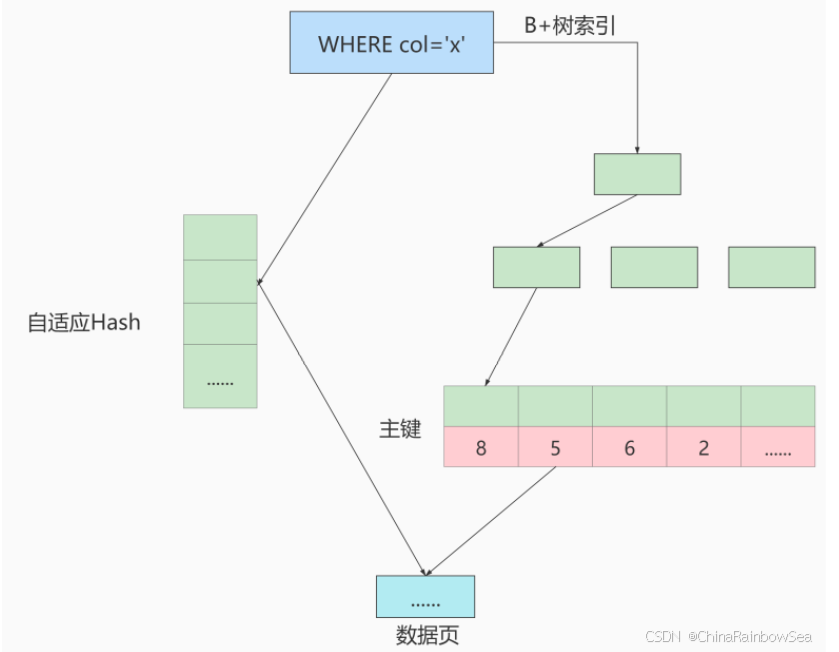

采用自适应 Hash 索引目的是方便根据 SQL 的查询条件加速定位到叶子节点，特别是当 B+ 树比较深的时候，通过自适应 Hash 索引可以明显提高数据的检索效率。

我们可以通过 innodb_adaptive_hash_index 变量来查看是否开启了自适应 Hash，比如：

mysql> show variables like '%adaptive_hash_index';

3. 二叉搜索树

如果我们利用二叉树作为索引结构，那么磁盘的IO次数和索引树的高度是相关的。

1. 二叉搜索树的特点

一个节点只能有两个子节点，也就是一个节点度不能超过2
左子节点 < 本节点; 右子节点 >= 本节点，比我大的向右，比我小的向左

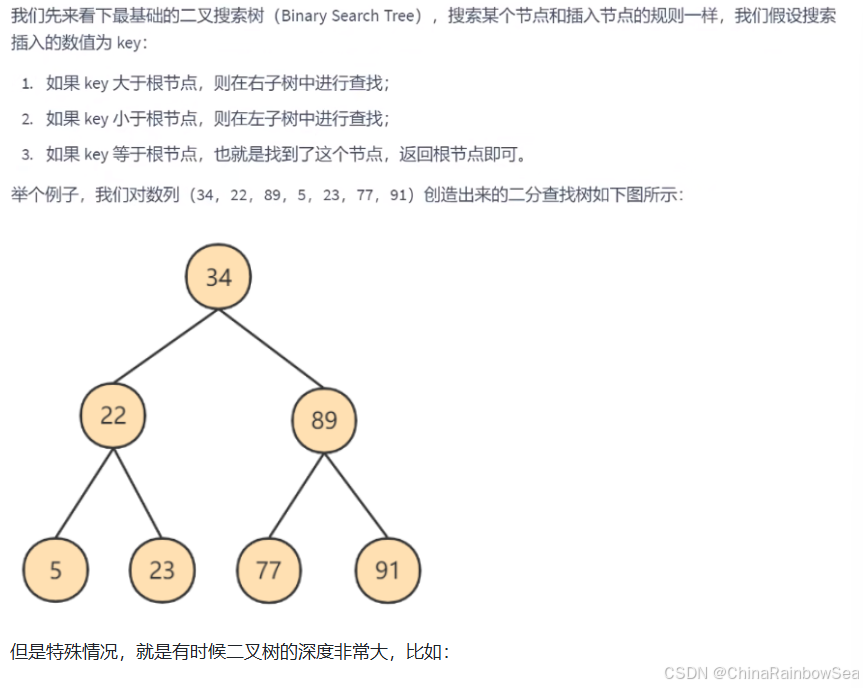

2. 查找规则

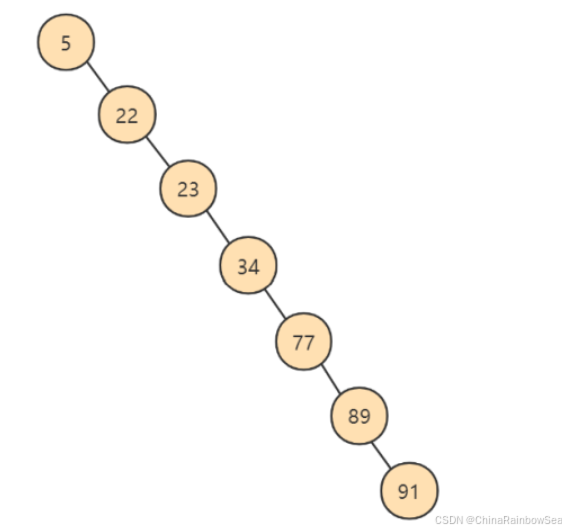

在这里插入图片描述

为了提高查询效率，就需要减少磁盘IO数。为了减少磁盘IO的次数，就需要尽量降低树的高度，需要把原来“瘦高”的树结构变的“矮胖”，树的每层的分叉越多越好。

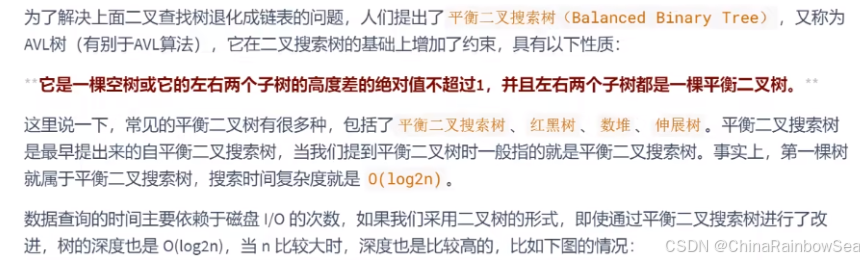

4. AVL 树

在这里插入图片描述

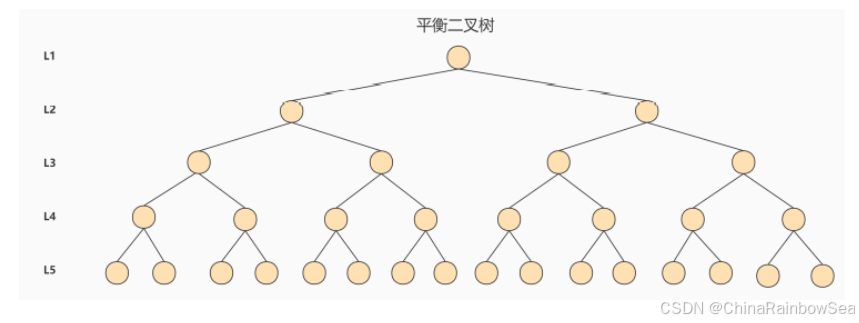

`每访问一次节点就需要进行一次磁盘 I/O 操作，对于上面的树来说，我们需要进行 5次 I/O 操作。虽然平衡二叉树的效率高，但是树的深度也同样高，这就意味着磁盘 I/O 操作次数多，会影响整体数据查询的效率。

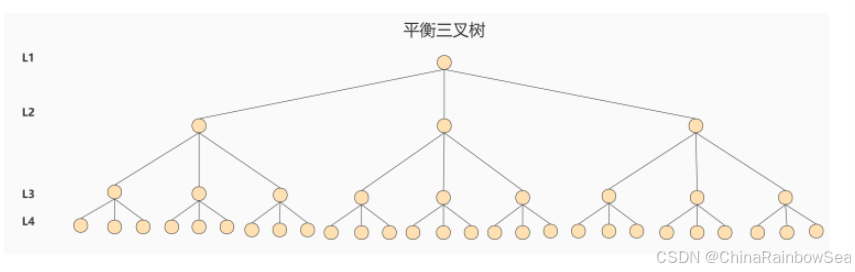

针对同样的数据，如果我们把二叉树改成 M 叉树（M>2）呢？当 M=3 时，同样的 31 个节点可以由下面的三叉树来进行存储：
在这里插入图片描述

你能看到此时树的高度降低了，当数据量 N 大的时候，以及树的分叉树 M 大的时候，M叉树的高度会远小于二叉树的高度 (M > 2)。所以，我们需要把 `树从“瘦高” 变 “矮胖”。

5. B-Tree

B 树的英文是 Balance Tree，也就是 多路平衡查找树。简写为 B-Tree。它的高度远小于平衡二叉树的高度。

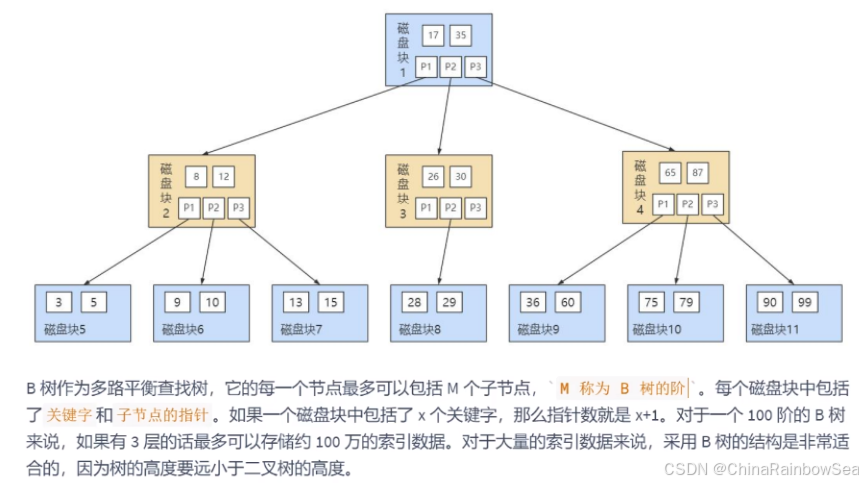

B 树的结构如下图所示：

在这里插入图片描述

一个 M 阶的 B 树（M>2）有以下的特性：

根节点的儿子数的范围是 [2,M]。
每个中间节点包含 k-1 个关键字和 k 个孩子，孩子的数量 = 关键字的数量 +1，k 的取值范围为 [ceil(M/2), M]。
叶子节点包括 k-1 个关键字（叶子节点没有孩子），k 的取值范围为 [ceil(M/2), M]。
假设中间节点节点的关键字为：Key[1], Key[2], …, Key[k-1]，且关键字按照升序排序，即 Key[i]<Key[i+1]。此时 k-1 个关键字相当于划分了 k 个范围，也就是对应着 k 个指针，即为：P[1], P[2], …, P[k]，其中 P[1] 指向关键字小于 Key[1] 的子树，P[i] 指向关键字属于 (Key[i-1], Key[i]) 的子树，P[k] 指向关键字大于 Key[k-1] 的子树。
所有叶子节点位于同一层。

上面那张图所表示的 B 树就是一棵 3 阶的 B 树。我们可以看下磁盘块 2，里面的关键字为（8，12），它有 3 个孩子 (3，5)，(9，10) 和 (13，15)，你能看到 (3，5) 小于 8，(9，10) 在 8 和 12 之间，而 (13，15) 大于 12，刚好符合刚才我们给出的特征。

然后我们来看下如何用 B 树进行查找。假设我们想要查找的关键字是 9 ，那么步骤可以分为以下几步：

我们与根节点的关键字 (17，35）进行比较，9 小于 17 那么得到指针 P1；
按照指针 P1 找到磁盘块 2，关键字为（8，12），因为 9 在 8 和 12 之间，所以我们得到指针 P2；
按照指针 P2 找到磁盘块 6，关键字为（9，10），然后我们找到了关键字 9。

你能看出来在 B 树的搜索过程中，我们比较的次数并不少，但如果把数据读取出来然后在内存中进行比较，这个时间就是可以忽略不计的。而读取磁盘块本身需要进行 I/O 操作，消耗的时间比在内存中进行比较所需要的时间要多，是数据查找用时的重要因素。 B 树相比于平衡二叉树来说磁盘 I/O 操作要少，在数据查询中比平衡二叉树效率要高。所以只要树的高度足够低，IO次数足够少，就可以提高查询性能。

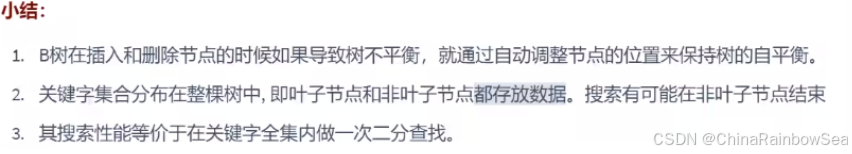

在这里插入图片描述

再举例1：

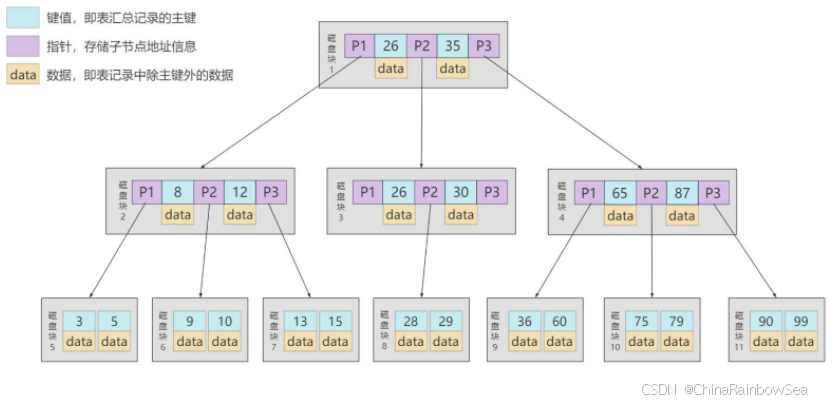

在这里插入图片描述

6.B + Tree

B + 树也是一种多路搜索树，基于 B 树做出了改进 ，主流的 DBMS 都支持 B+ 树的索引方式，比如 MySQL，相比于 B-Tree ，B+Tree适合文件索引系统 。

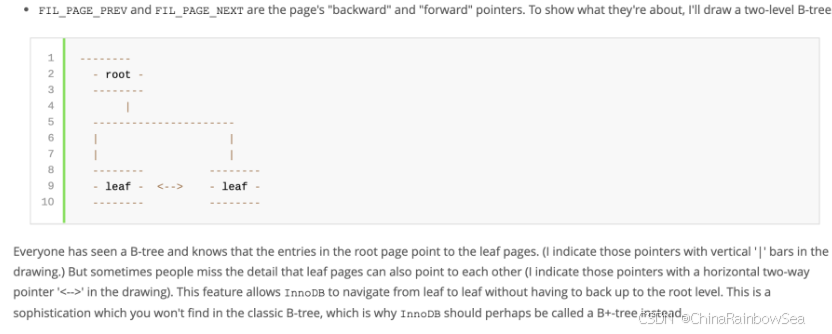

MySQL官网说明：

在这里插入图片描述

B+ 树和 B 树的差异在于以下几点：

有 k 个孩子的节点就有 k 个关键字。也就是孩子数量 = 关键字数，而 B 树中，孩子数量 = 关键字数 +1。
非叶子节点的关键字也会同时存在在子节点中，并且是在子节点中所有关键字的最大（或最小）。
非叶子节点仅用于索引，不保存数据记录，跟记录有关的信息都放在叶子节点中。而 B 树中，非叶子节点既保存索引，也保存数据记录。
所有关键字都在叶子节点出现，叶子节点构成一个有序链表，而且叶子节点本身按照关键字的大小从小到大顺序链接。

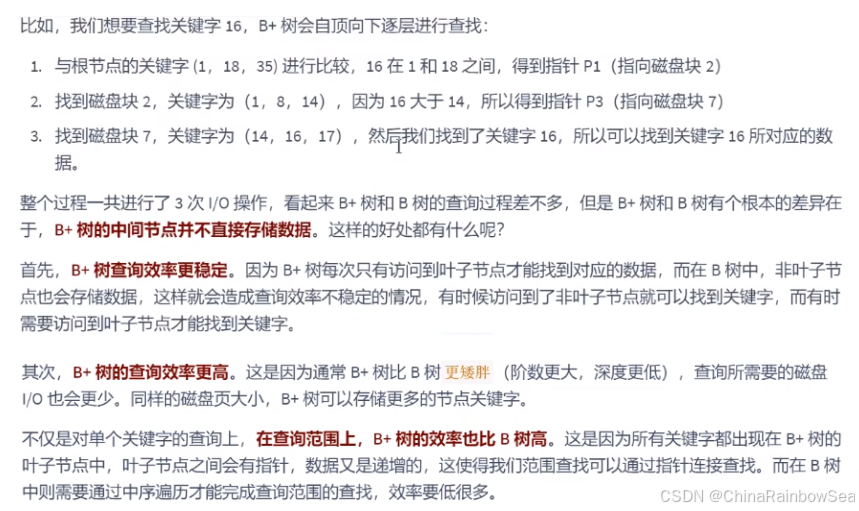

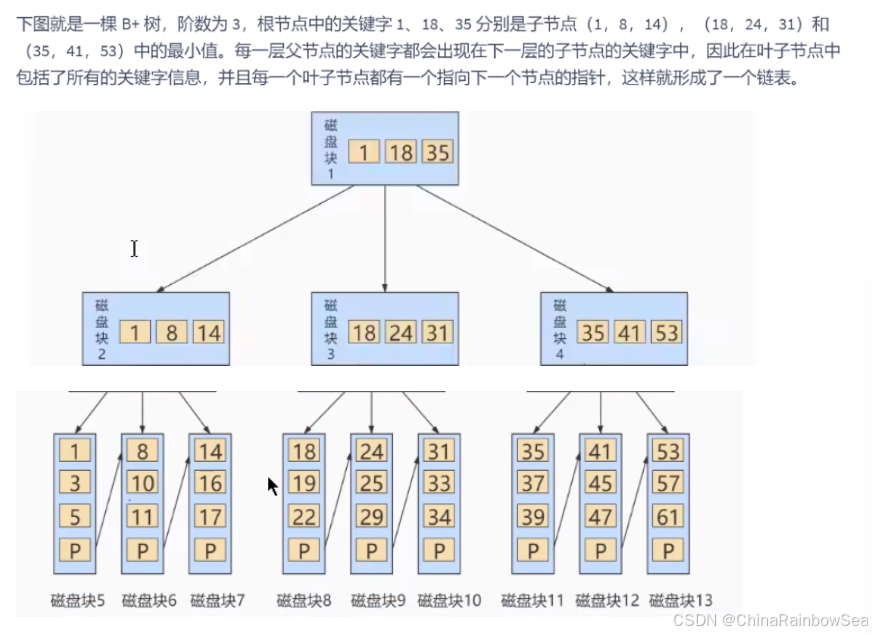

在这里插入图片描述

B 树和 B+ 树都可以作为索引的数据结构，在 MySQL 中采用的是 B+ 树。但B树和B+树各有自己的应用场景，不能说B+树完全比B树好，反之亦然。

思考题：为了减少IO，索引树会一次性加载吗？

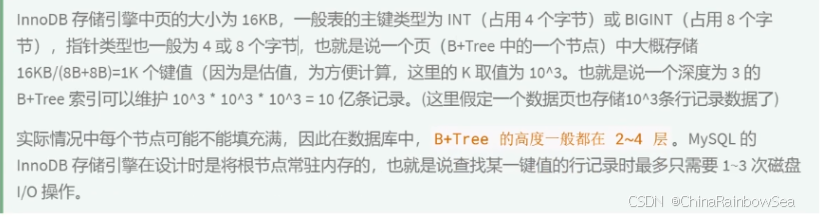

思考题：B+树的存储能力如何？为何说一般查找行记录，最多只需1~3次磁盘IO

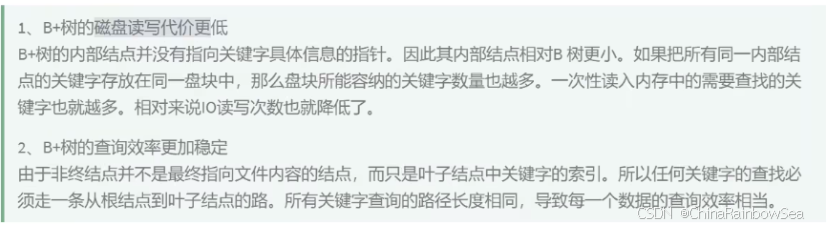

思考题：为什么说B+树比B-树更适合实际应用中操作系统的文件索引和数据库索引？

思考题：Hash 索引与 B+ 树索引的区别

思考题：Hash 索引与 B+ 树索引是在建索引的时候手动指定的吗？

7. R树

R-Tree在MySQL很少使用，仅支持 geometry数据类型，支持该类型的存储引擎只有myisam、bdb、 innodb、ndb、archive几种。举个R树在现实领域中能够解决的例子：查找20英里以内所有的餐厅。如果没有R树你会怎么解决？一般情况下我们会把餐厅的坐标(x,y)分为两个字段存放在数据库中，一个字段记录经度，另一个字段记录纬度。这样的话我们就需要遍历所有的餐厅获取其位置信息，然后计算是否满足要求。如果一个地区有100家餐厅的话，我们就要进行100次位置计算操作了，如果应用到谷歌、百度地图这种超大数据库中，这种方法便必定不可行了。R树就很好的解决了这种高维空间搜索问题。它把B 树的思想很好的扩展到了多维空间，采用了B树分割空间的思想，并在添加、删除操作时采用合并、分解结点的方法，保证树的平衡性。因此，R树就是一棵用来存储高维数据的平衡树。相对于B-Tree，R-Tree 的优势在于范围查找。

索引 / 存储引擎	MyISAM	InnoDB	Memory
R-Tree索引	支持	支持	不支持

8. 小结

使用索引可以帮助我们从海量的数据中快速定位想要查找的数据，不过索引也存在一些不足，比如占用存储空间，降低数据库写操作的性能等，如果多个索引还会增加索引选择的时间。当我们使用索引时，需要平衡索引的利(提升查询效率) 和弊(维护索引所需的代价)。

我们在实际工作中，我们还需要基于实际的需求和数据 本身的分布情况从而来确定是否使用索引，尽管索引不是万能的 ，但是数据最大的时候不适用索引是不可想象的 。毕竟我们的索引的本质：就是为了帮助我们提升数据检索的效率 。

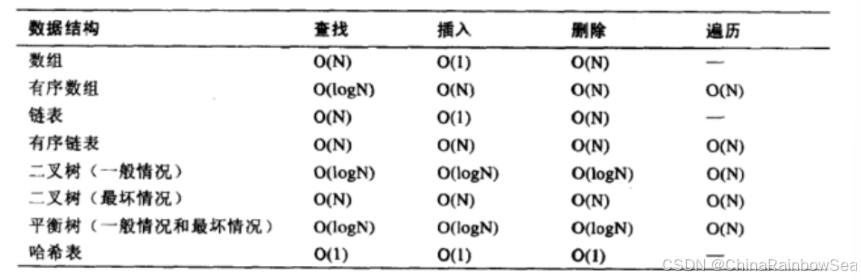

附录：算法的时间复杂度

同一问题可用不同算法解决，而一个算法的质量优劣将影响到算法乃至程序的效率。算法分析的目的在于选择合适算法和改进算法。

在这里插入图片描述
