一、TIM定时器
1.1定时器
- TIM（Timer）定时器
- 定时器可以对输入的时钟进行计数，并在计数值达到设定值时触发中断
- 16位计数器、预分频器、自动重装寄存器的时基单元，在72MHz计数时钟下可以实现最大59.65s的定时
- 不仅具备基本的定时中断功能，而且还包含内外时钟源选择、输入捕获、输出比较、编码器接口、主从触发模式等多种功能
- 根据复杂度和应用场景分为了高级定时器、通用定时器、基本定时器三种类型

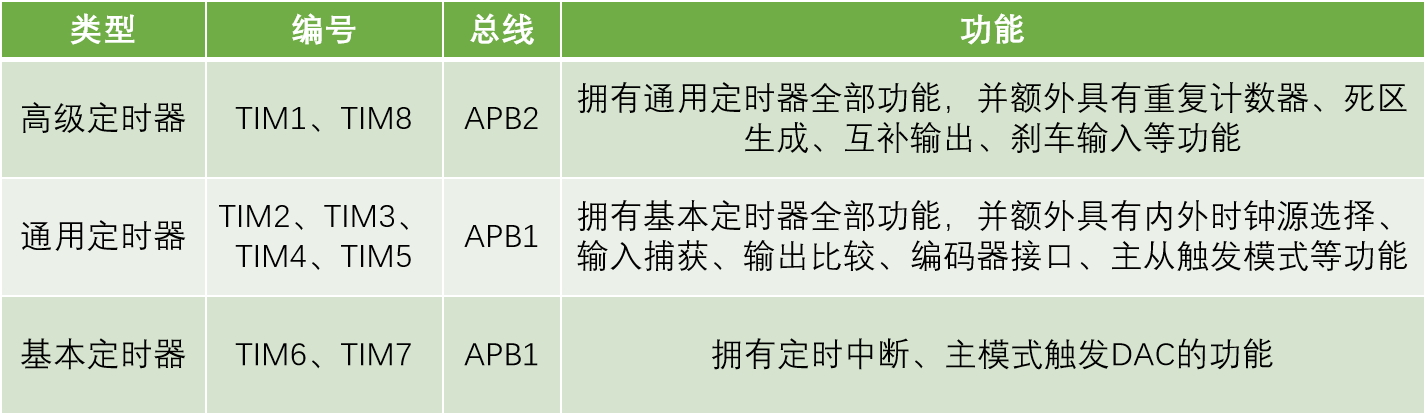

1.2定时器类型
== STM32F103C8T6定时器资源：TIM1、TIM2、TIM3、TIM4==

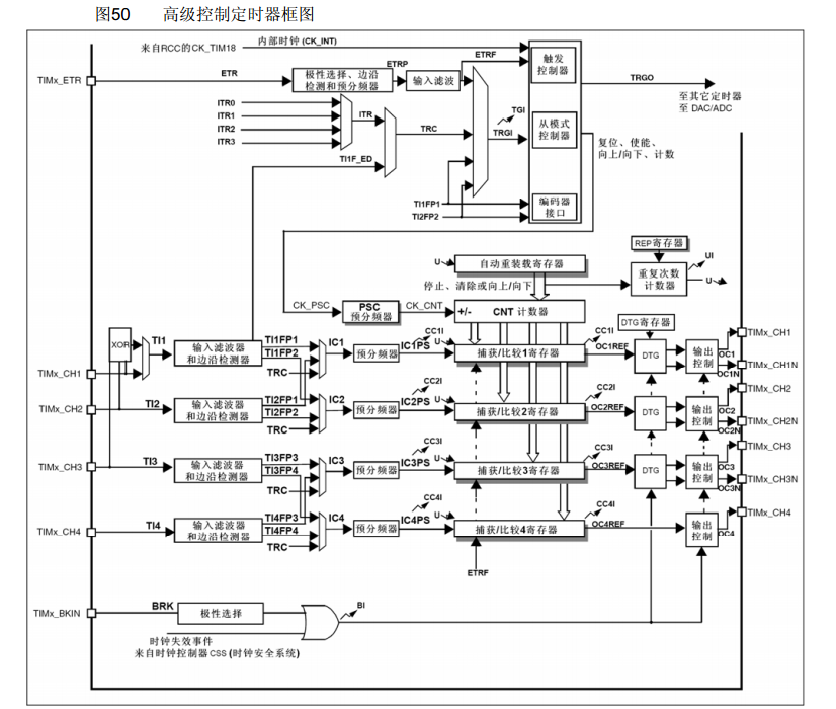

1.1.1 高级定时器

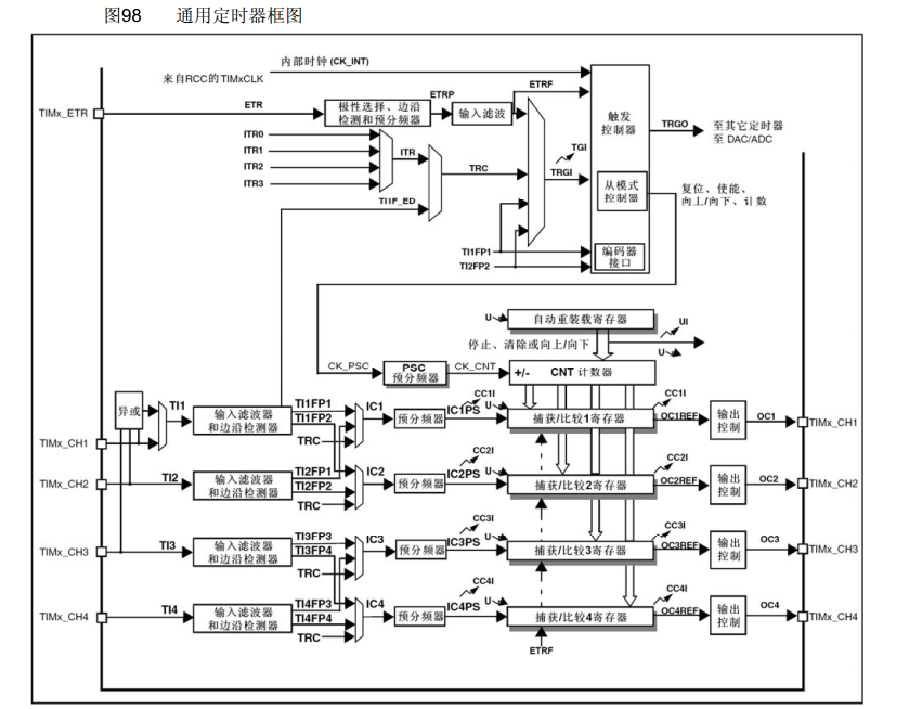

1.1.2通用定时器

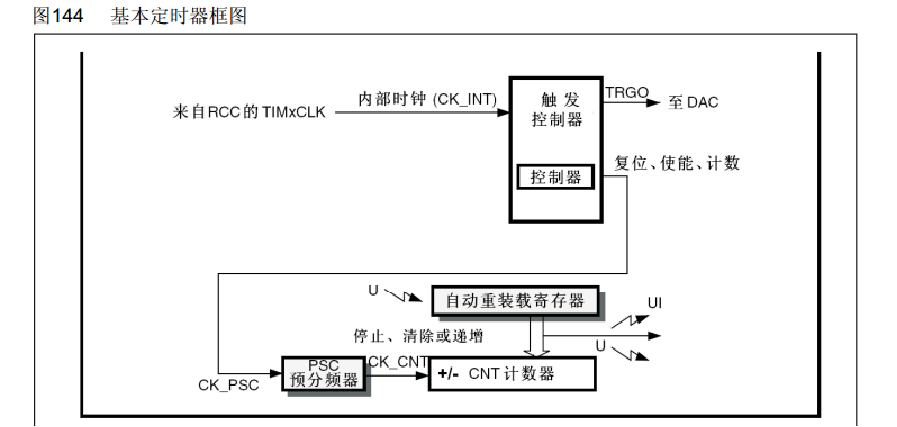

1.1.3基本定时器

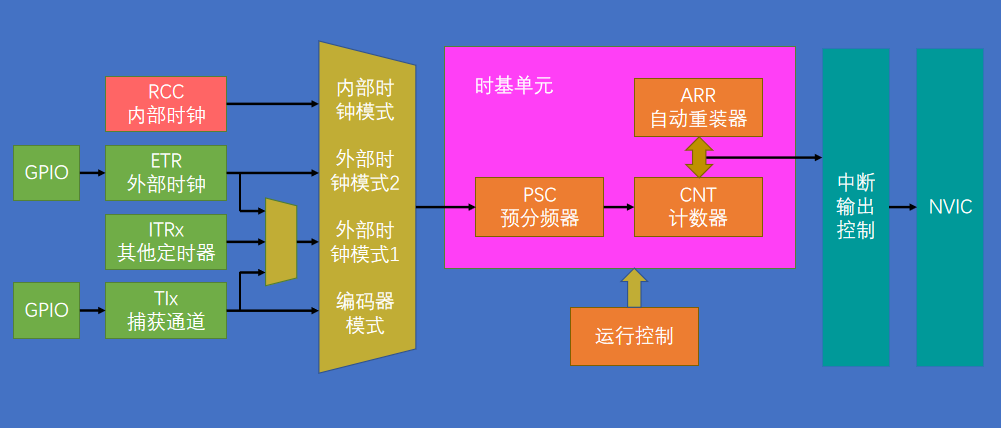

二、定时中断基本结构

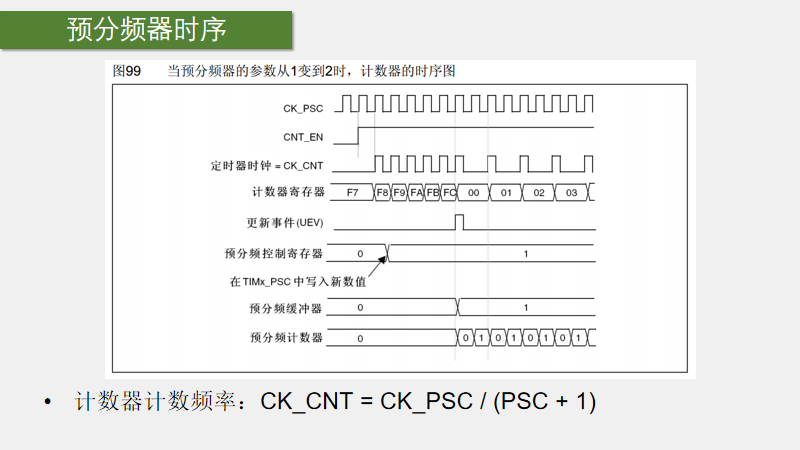

预分频器时器
预分频器作用：通过分频降低定时器时钟频率，公式为 CK_CNT = CK_PSC / (PSC + 1)（PSC 是预分频器寄存器值）。
- 时序关键节点：
CK_PSC：输入时钟（高频）；
CNT_EN：计数器使能信号；
CK_CNT：分频后的计数器时钟（低频，驱动CNT计数）；
更新事件（UEV）：预分频器参数变更后，触发定时器更新，使新分频值生效。
流程：修改TIMx_PSC寄存器值→预分频缓冲器暂存→更新事件触发时，新值加载到实际计数器，改变CK_CNT频率。

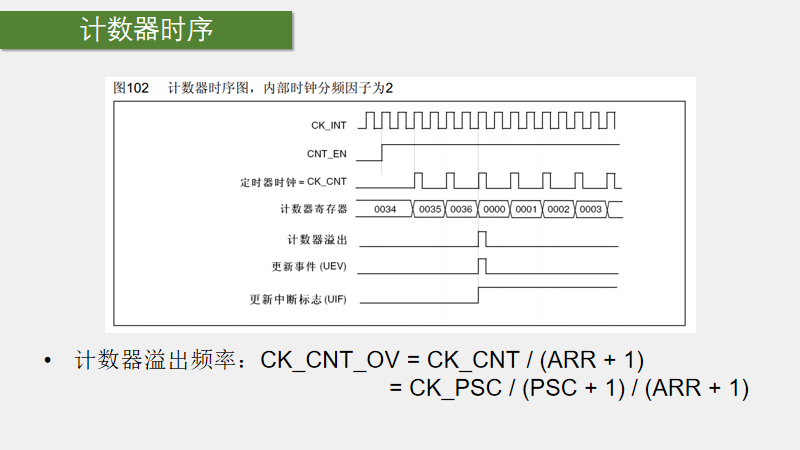

计时器时序

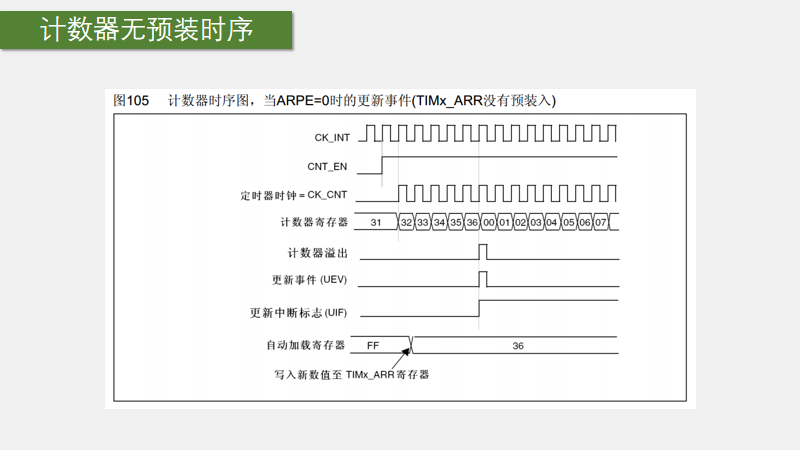

计数器无预装时序

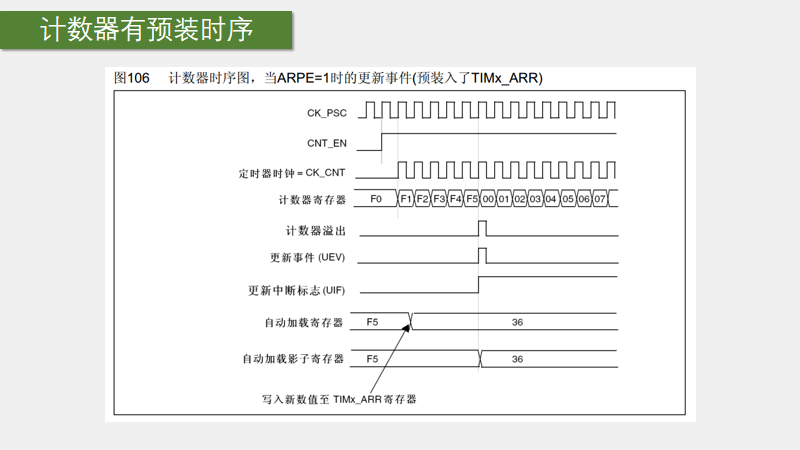

计数器有预装时序

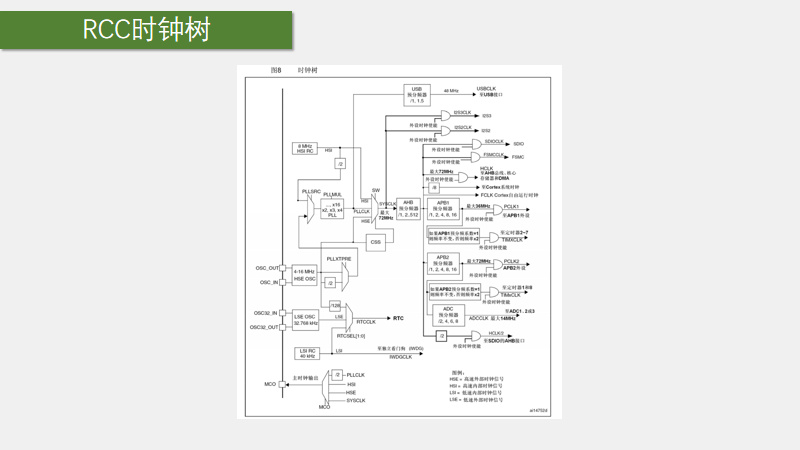

RCC时钟树
三、定时器定时中断

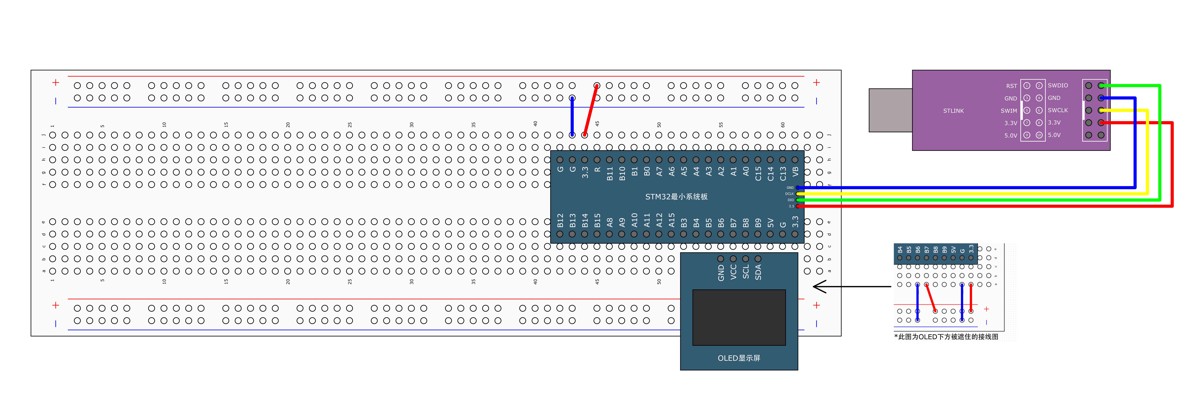

3.1 接线图
3.2代码
main.c
#include "stm32f10x.h" // 包含STM32F10x系列设备头文件，访问寄存器和外设
#include "Delay.h" // 延时功能（未使用，可忽略）
#include "OLED.h" // OLED显示驱动，实现屏幕初始化和显示
#include "CountSensor.h" // 计数传感器（未使用，可忽略）
#include "Timer.h" // TIM2定时器初始化（内部时钟，1秒中断一次）
uint16_t Num = 0; // 记录定时器中断次数（每秒+1）
int main(void)
{
OLED_Init(); // 初始化OLED（配置通信，如I2C/SPI）
Timer_Init(); // 初始化TIM2（内部时钟，周期1秒）
OLED_ShowString(1, 1, "Num:"); // 第1行显示"Num:"，标识计数
while(1) // 主循环，持续更新显示
{
OLED_ShowNum(1, 5, Num, 5); // 显示中断次数（右对齐，5位）
OLED_ShowNum(2, 5, TIM_GetCounter(TIM2), 5); // 显示TIM2当前计数值（0~9999循环）
}
}
// TIM2更新中断服务函数（每秒触发一次）
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update)) { // 检查中断标志
Num++; // 计数+1（每秒更新）
TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除标志
}
}
Timer.
#include "stm32f10x.h" // 包含STM32F10x系列设备头文件，访问寄存器和外设功能
extern uint16_t Num; // 外部声明计数变量（主程序中定义）
// 定时器TIM2初始化（内部时钟，1秒中断一次）
void Timer_Init(void)
{
// 1. 使能TIM2时钟（APB1总线）
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
// 2. 配置内部时钟源
TIM_InternalClockConfig(TIM2);
// 3. 时基单元配置（72MHz系统时钟下，1秒周期）
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;
TIM_TimeBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1; // 时钟分频（无分频）
TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up; // 向上计数
TIM_TimeBaseInitStruct.TIM_Period = 9999; // 自动重装值（0~9999，共10000次计数）
TIM_TimeBaseInitStruct.TIM_Prescaler = 7199; // 预分频（7200分频，72MHz/7200=10kHz）
TIM_TimeBaseInitStruct.TIM_RepetitionCounter = 0; // 重复计数（通用定时器不用）
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStruct); // 初始化时基
// 4. 清除初始更新标志（避免误触发）
TIM_ClearFlag(TIM2, TIM_FLAG_Update);
// 5. 使能更新中断
TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);
// 6. NVIC配置（中断优先级）
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); // 分组：2位抢占，2位子优先级
NVIC_InitTypeDef NVIC_InitStruct;
NVIC_InitStruct.NVIC_IRQChannel = TIM2_IRQn; // TIM2中断通道
NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE; // 使能中断
NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 2; // 抢占优先级2
NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1; // 子优先级1
NVIC_Init(&NVIC_InitStruct); // 初始化NVIC
// 7. 启动定时器
TIM_Cmd(TIM2, ENABLE);
}
/*
// TIM2中断服务函数（需取消注释以更新Num）
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET) { // 检查更新中断标志
Num++; // 计数变量递增（每秒+1）
TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除中断标志
}
}
*/
3.3效果：
Num 变化：每秒递增 1（如：0 → 1 → 2 → …）
CNT 变化：每秒内从 0 递增到 9999，然后归零，Num+1。
四、定时器外部中断
4.1接线图
4.2代码
Timer.c
#include "stm32f10x.h" // 包含STM32F10x系列外设寄存器定义
extern uint16_t Num; // 外部声明的计数变量（需在主程序中定义）
/**
* @brief 定时器TIM2初始化（ETR外部时钟模式）
* @note 存在3处关键问题：
* 1. PA0被配置为上拉输入，与ETR复用功能冲突；
* 2. 中断服务函数被注释，无法响应溢出中断；
* 3. 时基参数过于激进（周期9、预分频0），计数过快。
*/
void Timer_Init(void)
{
// 1. 使能时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); // 使能TIM2时钟（APB1总线）
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); // 使能GPIOA时钟（APB2总线）
// 2. 配置PA0（冲突点：ETR模式下应自动复用，手动配置输入模式会冲突）
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 上拉输入（与ETR功能冲突，建议移除）
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 输入模式下速度设置无效，仅语法要求
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; // 配置PA0引脚
GPIO_Init(GPIOA, &GPIO_InitStructure); // 初始化GPIOA
// 3. 配置ETR外部时钟模式2
// 参数：不分频、上升沿触发（NonInverted对应上升沿）、无滤波
TIM_ETRClockMode2Config(TIM2,
TIM_ExtTRGPSC_OFF, // ETR预分频器关闭
TIM_ExtTRGPolarity_NonInverted, // 极性：非反相（上升沿触发）
0x00); // 滤波系数0（无滤波）
// 4. 配置时基单元（参数问题：周期9 + 预分频0 → 每10个脉冲触发一次中断）
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;
TIM_TimeBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1; // 时钟分频（不影响计数频率）
TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up; // 向上计数
TIM_TimeBaseInitStruct.TIM_Period = 10 - 1; // 自动重装值：计数到9时溢出
TIM_TimeBaseInitStruct.TIM_Prescaler = 1 - 1; // 预分频值：0（不分频）
TIM_TimeBaseInitStruct.TIM_RepetitionCounter = 0; // 重复计数器（通用定时器无效）
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStruct); // 初始化时基
// 5. 清除更新标志（避免初始化时误触发中断）
TIM_ClearFlag(TIM2, TIM_FLAG_Update);
// 6. 使能更新中断
TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE); // 允许TIM2的更新中断
// 7. 配置NVIC中断优先级
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); // 分组：2位抢占优先级 + 2位子优先级
NVIC_InitTypeDef NVIC_InitStruct;
NVIC_InitStruct.NVIC_IRQChannel = TIM2_IRQn; // 中断通道：TIM2全局中断
NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE; // 使能中断通道
NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 2; // 抢占优先级：2
NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1; // 子优先级：1
NVIC_Init(&NVIC_InitStruct); // 初始化NVIC
// 8. 启动定时器
TIM_Cmd(TIM2, ENABLE); // 启动TIM2计数器
}
/**
* @brief 获取TIM2当前计数值
* @retval TIM2的计数器值（0 ~ TIM_Period）
*/
uint16_t Timer_GetCounter(void)
{
return TIM_GetCounter(TIM2); // 读取TIM2的CNT寄存器值
}
/*
// 【关键缺失】TIM2中断服务函数（当前被注释，导致Num无法递增）
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET) { // 检查更新中断标志
Num++; // 计数变量递增
TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除中断标志（必须操作）
}
}
*/
main.c
#include "stm32f10x.h" // 包含STM32F10x系列设备的寄存器定义和外设库函数
#include "Delay.h"
#include "OLED.h"
#include "CountSensor.h"
#include "Timer.h" // 定时器驱动头文件（包含TIM2初始化逻辑）
uint16_t Num = 0; // 全局计数变量，记录定时器中断次数
int main(void)
{
OLED_Init(); // 初始化OLED显示屏（配置通信接口，如I2C/SPI）
Timer_Init(); // 初始化TIM2定时器（ETR外部时钟模式，需PA0输入外部信号）
OLED_ShowString(1, 1, "Num:"); // 在OLED第1行第1列显示字符串"Num:"，标识计数结果
OLED_ShowString(2, 1, "CNT:"); // 在OLED第2行第1列显示字符串"CNT:"，标识定时器当前计数值
while(1) // 主循环，持续更新显示内容
{
OLED_ShowNum(1, 5, Num, 5); // 在OLED第1行第5列显示Num（右对齐，占5位）
OLED_ShowNum(2, 5, Timer_GetCounter(), 5); // 在OLED第2行第5列显示TIM2当前计数值（右对齐，占5位）
}
}
void TIM2_IRQHandler(void)// TIM2定时器中断服务函数（处理更新中断，每TIM_Period+1个脉冲触发一次）
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET) // 检查TIM2的更新中断标志是否置位
{
Num++; // 计数变量递增（记录中断次数）
TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除中断标志，避免重复触发
}
}
- 定时器配置（Timer.c）：
使能 TIM2 和 GPIOA 时钟（PA0 为 ETR 引脚）。
配置 ETR 外部时钟模式（上升沿触发，不分频）。
时基参数：TIM_Period（自动重载值）和TIM_Prescaler（预分频值，需根据外部信号频率调整）。
使能更新中断，配置 NVIC 优先级。
- 中断处理：
每次 TIM2 计数溢出（达到TIM_Period）时，Num加 1，用于统计中断次数。
OLED 实时显示Num（总计数）和TIM2->CNT（当前计数值，0~TIM_Period循环）。
4.3效果：
- 当 PA0 接入外部脉冲信号（如方波）时，TIM2 计数器CNT随脉冲上升沿递增。
- 每计数到 9（即收到 10 个脉冲）时，触发更新中断，Num加 1。
- 计数器每触发一次CNT+1，加到9时，Num+1.
