在电子设备集成度与信号传输要求不断提升的背景下，多层PCB凭借分层布局优势，成为高速通信、汽车电子、工业控制等领域的核心载体。其通过导电层、绝缘层的交替堆叠，实现复杂电路的立体化设计，显著提升空间利用率与信号完整性。
一、多层PCB的基础架构与核心参数

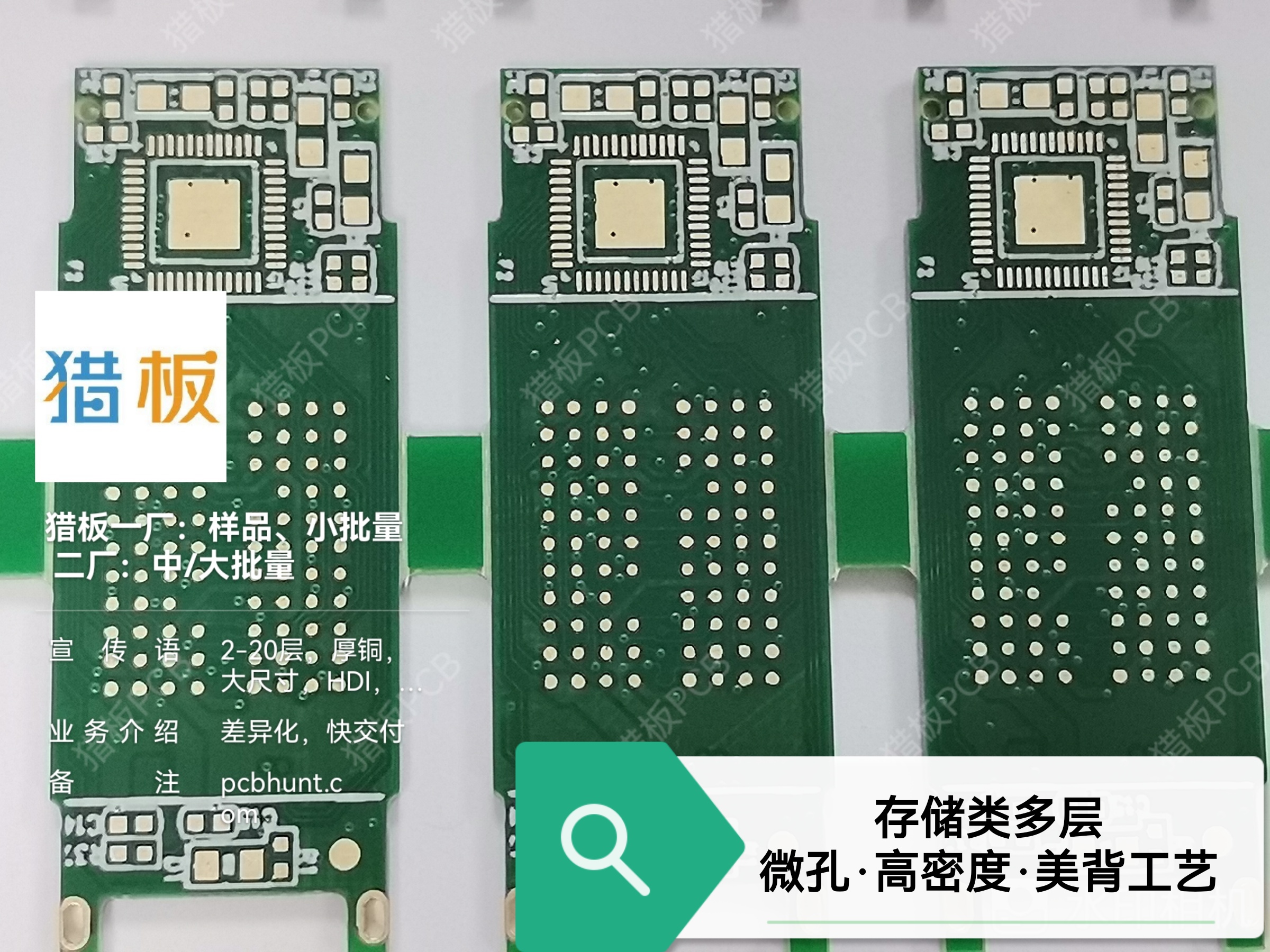

多层PCB的典型结构由信号层、电源层、地层及绝缘介质层组成，层数从4层到数十层不等。以常规4层板为例，顶层与底层为信号层，中间两层分别为电源（VCC）和地（GND）平面，这种对称设计可有效抑制电磁干扰（EMI）。随着层数增加，中间层可灵活分配为高速信号层或功率传输层，满足不同功能需求。
行业内，多层板的关键技术参数包括：
层数范围：常规应用以4-16层为主，高端领域可达30层以上（需特殊压合工艺）；
板厚与公差：常用厚度0.2-5.0mm，厚度公差控制在±0.1mm以内（依赖高精度层压技术）；
线宽线距：主流工艺实现3-4mil（0.076-0.101mm），精细线路需激光直接成像（LDI）技术支持；
阻抗控制：高速信号板需将阻抗公差控制在±5%以内（如100Ω差分阻抗，误差范围95-105Ω）。
二、材料选择与制造工艺要点
基材特性与应用场景
绝缘介质材料直接影响PCB的电气性能与可靠性。FR-4是最常用的通用材料，其玻璃化转变温度（TG）为135-170℃，介电常数（Dk）4.2-4.7，适用于常规频率（<1GHz）场景。对于高频应用（如5G通信），需采用低损耗材料，如罗杰斯（Rogers）RT/duroid 5880（Dk=2.2，损耗角正切tanδ=0.0009），可将28GHz频段信号损耗降低40%以上。

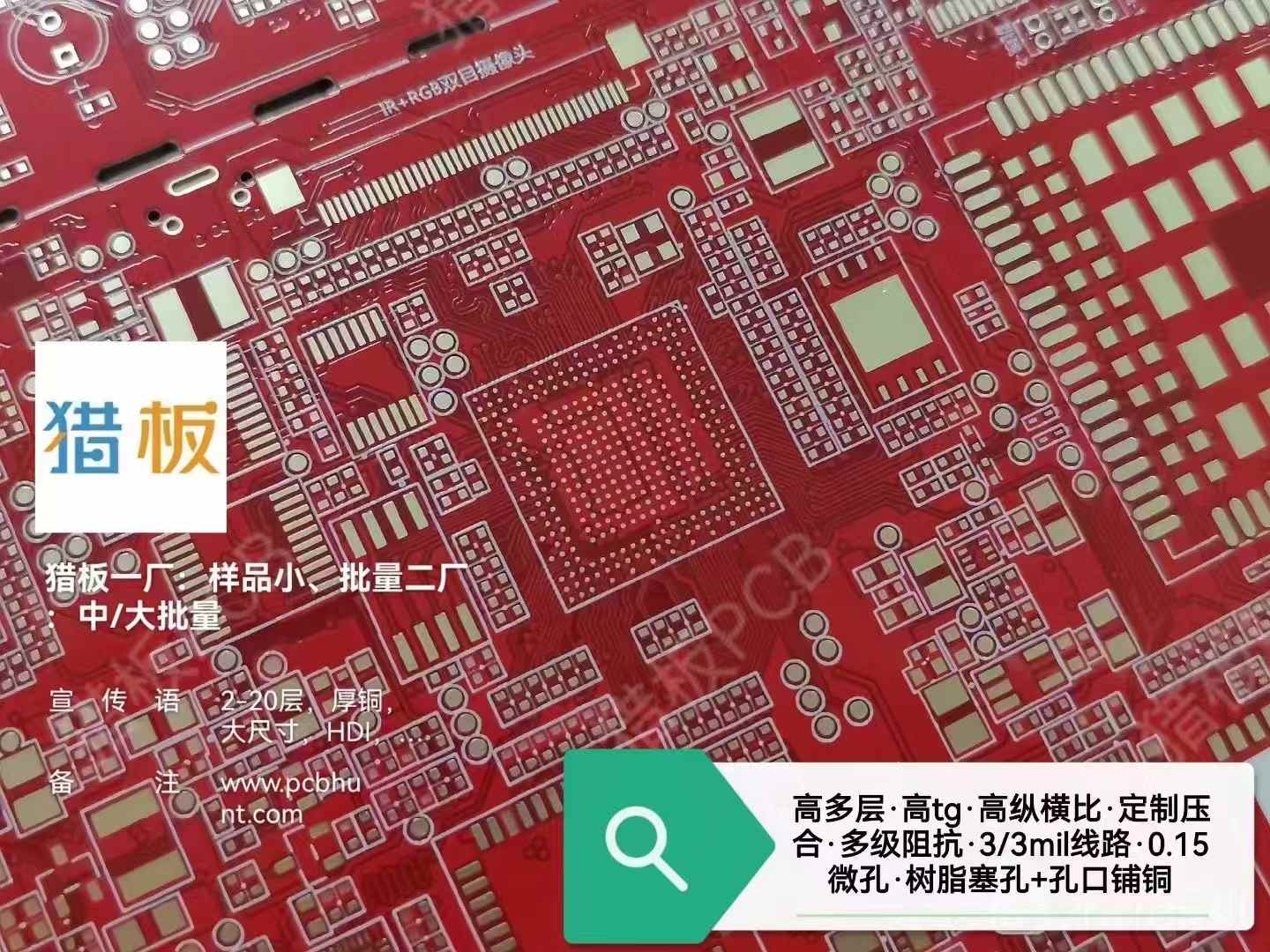

层压与过孔工艺的可靠性保障
层压工序通过真空热压将各层粘合，关键参数包括温度（180-200℃）、压力（200-400psi）和时间（60-90分钟），需确保层间树脂流动均匀，避免气泡或分层。过孔作为层间连接枢纽，分为通孔、盲孔、埋孔三类：
通孔贯穿全板，最小孔径0.15mm，孔壁粗糙度Ra≤3.2μm；
盲孔/埋孔可减少信号路径长度，激光钻孔技术可实现0.05mm微孔（适用于陶瓷基板），但成本较高。
表面处理与长期可靠性
常见表面处理工艺中，沉金（ENIG）的金层厚度0.025-0.127μm，镍层5-6μm，具备良好的平整度与可焊性，适用于高密度BGA封装；喷锡（HASL）采用无铅Sn-Ag-Cu合金（熔点217-227℃），成本低但表面较粗糙，适合常规焊接场景。
三、质量管控与行业应用实例
在汽车电子领域，多层PCB需满足高温（-40℃~125℃）、振动、湿度（85%RH）等严苛环境要求。某新能源车企的电池管理系统（BMS）采用10层板设计，通过电源层与地层的平面分割，将纹波噪声控制在50mV以内，同时利用埋孔技术减少元件引脚长度，提升信号传输速率至5Gbps。
通信设备中，多层PCB的阻抗一致性至关重要。某5G基站的Massive MIMO天线阵列采用8层混压板（FR-4与高频材料结合），通过电磁仿真优化层间距与线宽，实现18GHz频段插入损耗≤0.5dB/inch，驻波比（VSWR）<1.2，满足大规模天线阵列的相位一致性要求。
四、猎板PCB的技术优势与行业实践

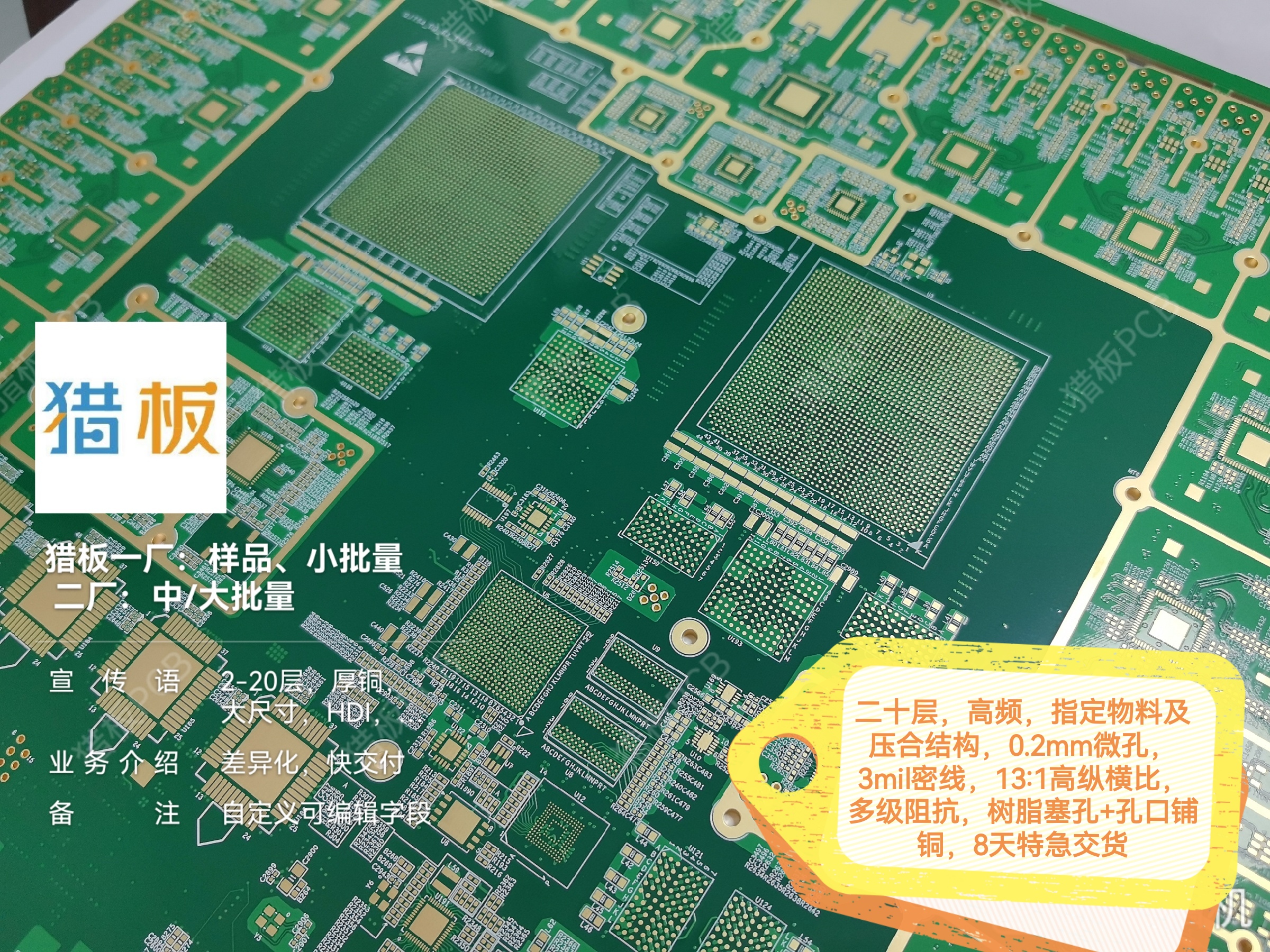

作为国内多层板制造的技术实践者，猎板PCB在1-16层常规板及高频混压板领域积累了成熟经验。其通过激光钻孔技术实现0.05mm微孔加工，配合脉冲电镀工艺将阻抗公差控制在±5%以内，成功应用于某AI服务器项目，使12层板的GPU集群互联信号传输速率稳定在10Gbps以上。
在材料创新方面，猎板PCB针对车载77GHz毫米波雷达需求，采用罗杰斯高频基板与FR-4混压工艺，通过真空树脂塞孔技术提升信号完整性，将探测精度提升至±0.1°，满足高温高湿环境下的长期可靠性要求（85℃/85%RH环境下阻抗漂移率<2%）。
五、技术趋势与创新方向
随着AI算力芯片与高速接口（如PCIe 5.0、SerDes 28Gbps）的普及，多层PCB正面临更高密度布线与更低信号损耗的挑战。猎板PCB持续探索积层技术（Build-up）与纳米级介质材料应用，通过动态阻抗补偿设计，将25Gbps以上速率的损耗控制在1dB/cm以内，为6G通信与高性能计算提供底层支撑。
结语
多层PCB的技术进步始终与电子产业需求同步，从材料选型到工艺优化，每一个环节都需要精密的工程控制。作为行业重要参与者，猎板PCB以真实可靠的技术参数与工艺能力，为通信设备、工业控制、汽车电子等领域提供了可信赖的解决方案，推动多层PCB在高密度、高性能方向上持续演进。
