注意力
注意力机制是一种让模型学会「选择性关注重要信息」的特征提取器，就像人类视觉会自动忽略背景，聚焦于图片中的主体（如猫、汽车）。
从数学角度看，注意力机制是对输入特征进行加权求和，输出=∑(输入特征×注意力权重)，其中注意力权重是学习到的。所以他和卷积很像，因为卷积也是一种加权求和。但是卷积是 “固定权重” 的特征提取（如 3x3 卷积核）--训练完了就结束了，注意力是 “动态权重” 的特征提取（权重随输入数据变化）---输入数据不同权重不同。
问：为什么需要多种注意力模块？
答：因为不同场景下的关键信息分布不同。例如，识别鸟类和飞机时，需关注 “羽毛纹理”“金属光泽” 等特定通道的特征，通道注意力可强化关键通道；而物体位置不确定时（如猫出现在图像不同位置），空间注意力能聚焦物体所在区域，忽略背景。复杂场景中，可能需要同时关注通道和空间（如混合注意力模块 CBAM），或处理长距离依赖（如全局注意力模块 Non-local）。
问：为什么不设计一个‘万能’注意力模块？
答：主要受效率和灵活性限制。专用模块针对特定需求优化计算，成本更低（如通道注意力仅需处理通道维度，无需全局位置计算）；不同任务的核心需求差异大（如医学图像侧重空间定位，自然语言处理侧重语义长距离依赖），通用模块可能冗余或低效。每个模块新增的权重会增加模型参数量，若训练数据不足或优化不当，可能引发过拟合。因此实际应用中需结合轻量化设计（如减少全连接层参数）、正则化（如 Dropout）或结构约束（如共享注意力权重）来平衡性能与复杂度。
通道注意力（Channel Attention）属于**注意力机制（Attention Mechanism）的变体**，而非自注意力（Self-Attention）的直接变体。可以理解为注意力是一个动物园算法，里面很多个物种，自注意力只是一个分支，因为开创了transformer所以备受瞩目。我们今天的内容用通道注意力举例

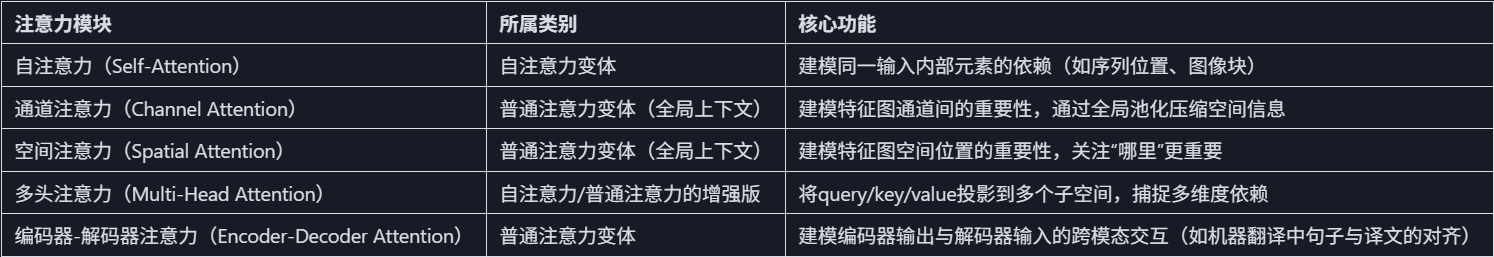

常见注意力模块的归类如下
简单CNN的训练
import torch
import torch.nn as nn
import torch.optim as optim
from torchvision import datasets, transforms
from torch.utils.data import DataLoader
import matplotlib.pyplot as plt
import numpy as np
# 设置中文字体支持
plt.rcParams["font.family"] = ["SimHei"]
plt.rcParams['axes.unicode_minus'] = False # 解决负号显示问题
# 检查GPU是否可用
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
print(f"使用设备: {device}")
# 1. 数据预处理
# 训练集：使用多种数据增强方法提高模型泛化能力
train_transform = transforms.Compose([
# 随机裁剪图像，从原图中随机截取32x32大小的区域
transforms.RandomCrop(32, padding=4),
# 随机水平翻转图像（概率0.5）
transforms.RandomHorizontalFlip(),
# 随机颜色抖动：亮度、对比度、饱和度和色调随机变化
transforms.ColorJitter(brightness=0.2, contrast=0.2, saturation=0.2, hue=0.1),
# 随机旋转图像（最大角度15度）
transforms.RandomRotation(15),
# 将PIL图像或numpy数组转换为张量
transforms.ToTensor(),
# 标准化处理：每个通道的均值和标准差，使数据分布更合理
transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010))
])
# 测试集：仅进行必要的标准化，保持数据原始特性，标准化不损失数据信息，可还原
test_transform = transforms.Compose([
transforms.ToTensor(),
transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010))
])
# 2. 加载CIFAR-10数据集
train_dataset = datasets.CIFAR10(
root='./data',
train=True,
download=True,
transform=train_transform # 使用增强后的预处理
)
test_dataset = datasets.CIFAR10(
root='./data',
train=False,
transform=test_transform # 测试集不使用增强
)
# 3. 创建数据加载器
batch_size = 64
train_loader = DataLoader(train_dataset, batch_size=batch_size, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=batch_size, shuffle=False)
# 4. 定义CNN模型的定义（替代原MLP）
class CNN(nn.Module):
def __init__(self):
super(CNN, self).__init__() # 继承父类初始化
# ---------------------- 第一个卷积块 ----------------------
# 卷积层1：输入3通道（RGB），输出32个特征图，卷积核3x3，边缘填充1像素
self.conv1 = nn.Conv2d(
in_channels=3, # 输入通道数（图像的RGB通道）
out_channels=32, # 输出通道数（生成32个新特征图）
kernel_size=3, # 卷积核尺寸（3x3像素）
padding=1 # 边缘填充1像素，保持输出尺寸与输入相同
)
# 批量归一化层：对32个输出通道进行归一化，加速训练
self.bn1 = nn.BatchNorm2d(num_features=32)
# ReLU激活函数：引入非线性，公式：max(0, x)
self.relu1 = nn.ReLU()
# 最大池化层：窗口2x2，步长2，特征图尺寸减半（32x32→16x16）
self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2) # stride默认等于kernel_size
# ---------------------- 第二个卷积块 ----------------------
# 卷积层2：输入32通道（来自conv1的输出），输出64通道
self.conv2 = nn.Conv2d(
in_channels=32, # 输入通道数（前一层的输出通道数）
out_channels=64, # 输出通道数（特征图数量翻倍）
kernel_size=3, # 卷积核尺寸不变
padding=1 # 保持尺寸：16x16→16x16（卷积后）→8x8（池化后）
)
self.bn2 = nn.BatchNorm2d(num_features=64)
self.relu2 = nn.ReLU()
self.pool2 = nn.MaxPool2d(kernel_size=2) # 尺寸减半：16x16→8x8
# ---------------------- 第三个卷积块 ----------------------
# 卷积层3：输入64通道，输出128通道
self.conv3 = nn.Conv2d(
in_channels=64, # 输入通道数（前一层的输出通道数）
out_channels=128, # 输出通道数（特征图数量再次翻倍）
kernel_size=3,
padding=1 # 保持尺寸：8x8→8x8（卷积后）→4x4（池化后）
)
self.bn3 = nn.BatchNorm2d(num_features=128)
self.relu3 = nn.ReLU() # 复用激活函数对象（节省内存）
self.pool3 = nn.MaxPool2d(kernel_size=2) # 尺寸减半：8x8→4x4
# ---------------------- 全连接层（分类器） ----------------------
# 计算展平后的特征维度：128通道 × 4x4尺寸 = 128×16=2048维
self.fc1 = nn.Linear(
in_features=128 * 4 * 4, # 输入维度（卷积层输出的特征数）
out_features=512 # 输出维度（隐藏层神经元数）
)
# Dropout层：训练时随机丢弃50%神经元，防止过拟合
self.dropout = nn.Dropout(p=0.5)
# 输出层：将512维特征映射到10个类别（CIFAR-10的类别数）
self.fc2 = nn.Linear(in_features=512, out_features=10)
def forward(self, x):
# 输入尺寸：[batch_size, 3, 32, 32]（batch_size=批量大小，3=通道数，32x32=图像尺寸）
# ---------- 卷积块1处理 ----------
x = self.conv1(x) # 卷积后尺寸：[batch_size, 32, 32, 32]（padding=1保持尺寸）
x = self.bn1(x) # 批量归一化，不改变尺寸
x = self.relu1(x) # 激活函数，不改变尺寸
x = self.pool1(x) # 池化后尺寸：[batch_size, 32, 16, 16]（32→16是因为池化窗口2x2）
# ---------- 卷积块2处理 ----------
x = self.conv2(x) # 卷积后尺寸：[batch_size, 64, 16, 16]（padding=1保持尺寸）
x = self.bn2(x)
x = self.relu2(x)
x = self.pool2(x) # 池化后尺寸：[batch_size, 64, 8, 8]
# ---------- 卷积块3处理 ----------
x = self.conv3(x) # 卷积后尺寸：[batch_size, 128, 8, 8]（padding=1保持尺寸）
x = self.bn3(x)
x = self.relu3(x)
x = self.pool3(x) # 池化后尺寸：[batch_size, 128, 4, 4]
# ---------- 展平与全连接层 ----------
# 将多维特征图展平为一维向量：[batch_size, 128*4*4] = [batch_size, 2048]
x = x.view(-1, 128 * 4 * 4) # -1自动计算批量维度，保持批量大小不变
x = self.fc1(x) # 全连接层：2048→512，尺寸变为[batch_size, 512]
x = self.relu3(x) # 激活函数（复用relu3，与卷积块3共用）
x = self.dropout(x) # Dropout随机丢弃神经元，不改变尺寸
x = self.fc2(x) # 全连接层：512→10，尺寸变为[batch_size, 10]（未激活，直接输出logits）
return x # 输出未经过Softmax的logits，适用于交叉熵损失函数
# 初始化模型
model = CNN()
model = model.to(device) # 将模型移至GPU（如果可用）
criterion = nn.CrossEntropyLoss() # 交叉熵损失函数
optimizer = optim.Adam(model.parameters(), lr=0.001) # Adam优化器
# 引入学习率调度器，在训练过程中动态调整学习率--训练初期使用较大的 LR 快速降低损失，训练后期使用较小的 LR 更精细地逼近全局最优解。
# 在每个 epoch 结束后，需要手动调用调度器来更新学习率，可以在训练过程中调用 scheduler.step()
scheduler = optim.lr_scheduler.ReduceLROnPlateau(
optimizer, # 指定要控制的优化器（这里是Adam）
mode='min', # 监测的指标是"最小化"（如损失函数）
patience=3, # 如果连续3个epoch指标没有改善，才降低LR
factor=0.5 # 降低LR的比例（新LR = 旧LR × 0.5）
)
# 5. 训练模型（记录每个 iteration 的损失）
def train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs):
model.train() # 设置为训练模式
# 记录每个 iteration 的损失
all_iter_losses = [] # 存储所有 batch 的损失
iter_indices = [] # 存储 iteration 序号
# 记录每个 epoch 的准确率和损失
train_acc_history = []
test_acc_history = []
train_loss_history = []
test_loss_history = []
for epoch in range(epochs):
running_loss = 0.0
correct = 0
total = 0
for batch_idx, (data, target) in enumerate(train_loader):
data, target = data.to(device), target.to(device) # 移至GPU
optimizer.zero_grad() # 梯度清零
output = model(data) # 前向传播
loss = criterion(output, target) # 计算损失
loss.backward() # 反向传播
optimizer.step() # 更新参数
# 记录当前 iteration 的损失
iter_loss = loss.item()
all_iter_losses.append(iter_loss)
iter_indices.append(epoch * len(train_loader) + batch_idx + 1)
# 统计准确率和损失
running_loss += iter_loss
_, predicted = output.max(1)
total += target.size(0)
correct += predicted.eq(target).sum().item()
# 每100个批次打印一次训练信息
if (batch_idx + 1) % 100 == 0:
print(f'Epoch: {epoch+1}/{epochs} | Batch: {batch_idx+1}/{len(train_loader)} '
f'| 单Batch损失: {iter_loss:.4f} | 累计平均损失: {running_loss/(batch_idx+1):.4f}')
# 计算当前epoch的平均训练损失和准确率
epoch_train_loss = running_loss / len(train_loader)
epoch_train_acc = 100. * correct / total
train_acc_history.append(epoch_train_acc)
train_loss_history.append(epoch_train_loss)
# 测试阶段
model.eval() # 设置为评估模式
test_loss = 0
correct_test = 0
total_test = 0
with torch.no_grad():
for data, target in test_loader:
data, target = data.to(device), target.to(device)
output = model(data)
test_loss += criterion(output, target).item()
_, predicted = output.max(1)
total_test += target.size(0)
correct_test += predicted.eq(target).sum().item()
epoch_test_loss = test_loss / len(test_loader)
epoch_test_acc = 100. * correct_test / total_test
test_acc_history.append(epoch_test_acc)
test_loss_history.append(epoch_test_loss)
# 更新学习率调度器
scheduler.step(epoch_test_loss)
print(f'Epoch {epoch+1}/{epochs} 完成 | 训练准确率: {epoch_train_acc:.2f}% | 测试准确率: {epoch_test_acc:.2f}%')
# 绘制所有 iteration 的损失曲线
plot_iter_losses(all_iter_losses, iter_indices)
# 绘制每个 epoch 的准确率和损失曲线
plot_epoch_metrics(train_acc_history, test_acc_history, train_loss_history, test_loss_history)
return epoch_test_acc # 返回最终测试准确率
# 6. 绘制每个 iteration 的损失曲线
def plot_iter_losses(losses, indices):
plt.figure(figsize=(10, 4))
plt.plot(indices, losses, 'b-', alpha=0.7, label='Iteration Loss')
plt.xlabel('Iteration（Batch序号）')
plt.ylabel('损失值')
plt.title('每个 Iteration 的训练损失')
plt.legend()
plt.grid(True)
plt.tight_layout()
plt.show()
# 7. 绘制每个 epoch 的准确率和损失曲线
def plot_epoch_metrics(train_acc, test_acc, train_loss, test_loss):
epochs = range(1, len(train_acc) + 1)
plt.figure(figsize=(12, 4))
# 绘制准确率曲线
plt.subplot(1, 2, 1)
plt.plot(epochs, train_acc, 'b-', label='训练准确率')
plt.plot(epochs, test_acc, 'r-', label='测试准确率')
plt.xlabel('Epoch')
plt.ylabel('准确率 (%)')
plt.title('训练和测试准确率')
plt.legend()
plt.grid(True)
# 绘制损失曲线
plt.subplot(1, 2, 2)
plt.plot(epochs, train_loss, 'b-', label='训练损失')
plt.plot(epochs, test_loss, 'r-', label='测试损失')
plt.xlabel('Epoch')
plt.ylabel('损失值')
plt.title('训练和测试损失')
plt.legend()
plt.grid(True)
plt.tight_layout()
plt.show()
# 8. 执行训练和测试
epochs = 50 # 增加训练轮次为了确保收敛
print("开始使用CNN训练模型...")
final_accuracy = train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs)
print(f"训练完成！最终测试准确率: {final_accuracy:.2f}%")
# # 保存模型
# torch.save(model.state_dict(), 'cifar10_cnn_model.pth')
# print("模型已保存为: cifar10_cnn_model.pth")训练完成！最终测试准确率: 84.68%

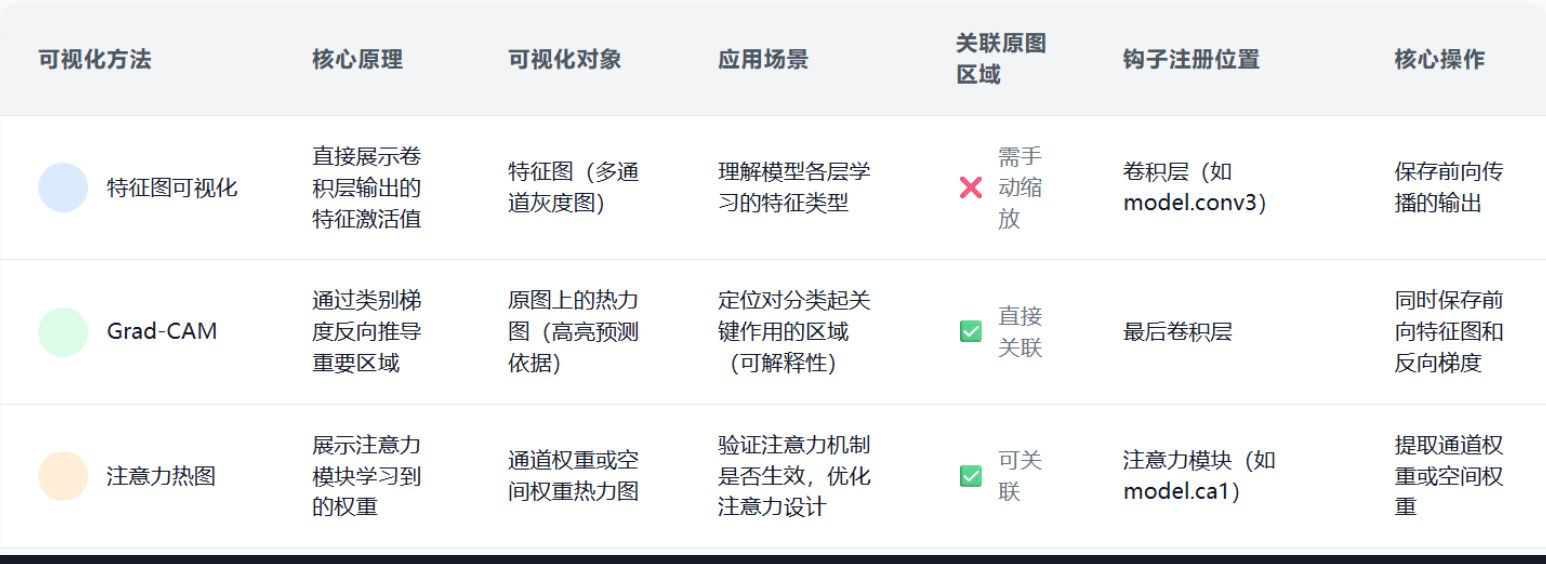

三种可视化方法
- 特征图可视化 → 看模型 “学了啥特征”，适合研究层与层的特征变化；
- Grad-CAM → 看模型 “凭啥做判断”，给分类结果找原图依据；
- 注意力热图 → 看模型 “注意力咋分配”，优化注意力模块设计。
特征图可视化
def visualize_feature_maps(model, test_loader, device, layer_names, num_images=3, num_channels=9):
"""
可视化指定层的特征图（修复循环冗余问题）
参数:
model: 模型
test_loader: 测试数据加载器
layer_names: 要可视化的层名称（如['conv1', 'conv2', 'conv3']）
num_images: 可视化的图像总数
num_channels: 每个图像显示的通道数（取前num_channels个通道）
"""
model.eval() # 设置为评估模式
class_names = ['飞机', '汽车', '鸟', '猫', '鹿', '狗', '青蛙', '马', '船', '卡车']
# 从测试集加载器中提取指定数量的图像（避免嵌套循环）
images_list, labels_list = [], []
for images, labels in test_loader:
images_list.append(images)
labels_list.append(labels)
if len(images_list) * test_loader.batch_size >= num_images:
break
# 拼接并截取到目标数量
images = torch.cat(images_list, dim=0)[:num_images].to(device)
labels = torch.cat(labels_list, dim=0)[:num_images].to(device)
with torch.no_grad():
# 存储各层特征图
feature_maps = {}
# 保存钩子句柄
hooks = []
# 定义钩子函数，捕获指定层的输出
def hook(module, input, output, name):
feature_maps[name] = output.cpu() # 保存特征图到字典
# 为每个目标层注册钩子，并保存钩子句柄
for name in layer_names:
module = getattr(model, name)
hook_handle = module.register_forward_hook(lambda m, i, o, n=name: hook(m, i, o, n))
hooks.append(hook_handle)
# 前向传播触发钩子
_ = model(images)
# 正确移除钩子
for hook_handle in hooks:
hook_handle.remove()
# 可视化每个图像的各层特征图（仅一层循环）
for img_idx in range(num_images):
img = images[img_idx].cpu().permute(1, 2, 0).numpy()
# 反标准化处理（恢复原始像素值）
img = img * np.array([0.2023, 0.1994, 0.2010]).reshape(1, 1, 3) + np.array([0.4914, 0.4822, 0.4465]).reshape(1, 1, 3)
img = np.clip(img, 0, 1) # 确保像素值在[0,1]范围内
# 创建子图
num_layers = len(layer_names)
fig, axes = plt.subplots(1, num_layers + 1, figsize=(4 * (num_layers + 1), 4))
# 显示原始图像
axes[0].imshow(img)
axes[0].set_title(f'原始图像\n类别: {class_names[labels[img_idx]]}')
axes[0].axis('off')
# 显示各层特征图
for layer_idx, layer_name in enumerate(layer_names):
fm = feature_maps[layer_name][img_idx] # 取第img_idx张图像的特征图
fm = fm[:num_channels] # 仅取前num_channels个通道
num_rows = int(np.sqrt(num_channels))
num_cols = num_channels // num_rows if num_rows != 0 else 1
# 创建子图网格
layer_ax = axes[layer_idx + 1]
layer_ax.set_title(f'{layer_name}特征图 \n')# 加个换行让文字分离上去
layer_ax.axis('off') # 关闭大子图的坐标轴
# 在大子图内创建小网格
for ch_idx, channel in enumerate(fm):
ax = layer_ax.inset_axes([ch_idx % num_cols / num_cols,
(num_rows - 1 - ch_idx // num_cols) / num_rows,
1/num_cols, 1/num_rows])
ax.imshow(channel.numpy(), cmap='viridis')
ax.set_title(f'通道 {ch_idx + 1}')
ax.axis('off')
plt.tight_layout()
plt.show()
# 调用示例（按需修改参数）
layer_names = ['conv1', 'conv2', 'conv3']
visualize_feature_maps(
model=model,
test_loader=test_loader,
device=device,
layer_names=layer_names,
num_images=1, # 可视化5张测试图像 → 输出5张大图
num_channels=9 # 每张图像显示前9个通道的特征图
)
通道注意力
定义
# ===================== 新增：通道注意力模块（SE模块） =====================
class ChannelAttention(nn.Module):
"""通道注意力模块(Squeeze-and-Excitation)"""
def __init__(self, in_channels, reduction_ratio=16):
"""
参数:
in_channels: 输入特征图的通道数
reduction_ratio: 降维比例，用于减少参数量
"""
super(ChannelAttention, self).__init__()
# 全局平均池化 - 将空间维度压缩为1x1，保留通道信息
self.avg_pool = nn.AdaptiveAvgPool2d(1)
# 全连接层 + 激活函数，用于学习通道间的依赖关系
self.fc = nn.Sequential(
# 降维：压缩通道数，减少计算量
nn.Linear(in_channels, in_channels // reduction_ratio, bias=False),
nn.ReLU(inplace=True),
# 升维：恢复原始通道数
nn.Linear(in_channels // reduction_ratio, in_channels, bias=False),
# Sigmoid将输出值归一化到[0,1]，表示通道重要性权重
nn.Sigmoid()
)
def forward(self, x):
"""
参数:
x: 输入特征图，形状为 [batch_size, channels, height, width]
返回:
加权后的特征图，形状不变
"""
batch_size, channels, height, width = x.size()
# 1. 全局平均池化：[batch_size, channels, height, width] → [batch_size, channels, 1, 1]
avg_pool_output = self.avg_pool(x)
# 2. 展平为一维向量：[batch_size, channels, 1, 1] → [batch_size, channels]
avg_pool_output = avg_pool_output.view(batch_size, channels)
# 3. 通过全连接层学习通道权重：[batch_size, channels] → [batch_size, channels]
channel_weights = self.fc(avg_pool_output)
# 4. 重塑为二维张量：[batch_size, channels] → [batch_size, channels, 1, 1]
channel_weights = channel_weights.view(batch_size, channels, 1, 1)
# 5. 将权重应用到原始特征图上（逐通道相乘）
return x * channel_weights # 输出形状：[batch_size, channels, height, width]使用
class CNN(nn.Module):
def __init__(self):
super(CNN, self).__init__()
# ---------------------- 第一个卷积块 ----------------------
self.conv1 = nn.Conv2d(3, 32, 3, padding=1)
self.bn1 = nn.BatchNorm2d(32)
self.relu1 = nn.ReLU()
# 新增：插入通道注意力模块（SE模块）
self.ca1 = ChannelAttention(in_channels=32, reduction_ratio=16)
self.pool1 = nn.MaxPool2d(2, 2)
# ---------------------- 第二个卷积块 ----------------------
self.conv2 = nn.Conv2d(32, 64, 3, padding=1)
self.bn2 = nn.BatchNorm2d(64)
self.relu2 = nn.ReLU()
# 新增：插入通道注意力模块（SE模块）
self.ca2 = ChannelAttention(in_channels=64, reduction_ratio=16)
self.pool2 = nn.MaxPool2d(2)
# ---------------------- 第三个卷积块 ----------------------
self.conv3 = nn.Conv2d(64, 128, 3, padding=1)
self.bn3 = nn.BatchNorm2d(128)
self.relu3 = nn.ReLU()
# 新增：插入通道注意力模块（SE模块）
self.ca3 = ChannelAttention(in_channels=128, reduction_ratio=16)
self.pool3 = nn.MaxPool2d(2)
# ---------------------- 全连接层（分类器） ----------------------
self.fc1 = nn.Linear(128 * 4 * 4, 512)
self.dropout = nn.Dropout(p=0.5)
self.fc2 = nn.Linear(512, 10)
def forward(self, x):
# ---------- 卷积块1处理 ----------
x = self.conv1(x)
x = self.bn1(x)
x = self.relu1(x)
x = self.ca1(x) # 应用通道注意力
x = self.pool1(x)
# ---------- 卷积块2处理 ----------
x = self.conv2(x)
x = self.bn2(x)
x = self.relu2(x)
x = self.ca2(x) # 应用通道注意力
x = self.pool2(x)
# ---------- 卷积块3处理 ----------
x = self.conv3(x)
x = self.bn3(x)
x = self.relu3(x)
x = self.ca3(x) # 应用通道注意力
x = self.pool3(x)
# ---------- 展平与全连接层 ----------
x = x.view(-1, 128 * 4 * 4)
x = self.fc1(x)
x = self.relu3(x)
x = self.dropout(x)
x = self.fc2(x)
return x
# 重新初始化模型，包含通道注意力模块
model = CNN()
model = model.to(device) # 将模型移至GPU（如果可用）
criterion = nn.CrossEntropyLoss() # 交叉熵损失函数
optimizer = optim.Adam(model.parameters(), lr=0.001) # Adam优化器
# 引入学习率调度器，在训练过程中动态调整学习率--训练初期使用较大的 LR 快速降低损失，训练后期使用较小的 LR 更精细地逼近全局最优解。
# 在每个 epoch 结束后，需要手动调用调度器来更新学习率，可以在训练过程中调用 scheduler.step()
scheduler = optim.lr_scheduler.ReduceLROnPlateau(
optimizer, # 指定要控制的优化器（这里是Adam）
mode='min', # 监测的指标是"最小化"（如损失函数）
patience=3, # 如果连续3个epoch指标没有改善，才降低LR
factor=0.5 # 降低LR的比例（新LR = 旧LR × 0.5）
)# ===================== 新增：通道注意力模块（SE模块） =====================
class ChannelAttention(nn.Module):
"""通道注意力模块(Squeeze-and-Excitation)"""
def __init__(self, in_channels, reduction_ratio=16):
"""
参数:
in_channels: 输入特征图的通道数
reduction_ratio: 降维比例，用于减少参数量
"""
super(ChannelAttention, self).__init__()
# 全局平均池化 - 将空间维度压缩为1x1，保留通道信息
self.avg_pool = nn.AdaptiveAvgPool2d(1)
# 全连接层 + 激活函数，用于学习通道间的依赖关系
self.fc = nn.Sequential(
# 降维：压缩通道数，减少计算量
nn.Linear(in_channels, in_channels // reduction_ratio, bias=False),
nn.ReLU(inplace=True),
# 升维：恢复原始通道数
nn.Linear(in_channels // reduction_ratio, in_channels, bias=False),
# Sigmoid将输出值归一化到[0,1]，表示通道重要性权重
nn.Sigmoid()
)
def forward(self, x):
"""
参数:
x: 输入特征图，形状为 [batch_size, channels, height, width]
返回:
加权后的特征图，形状不变
"""
batch_size, channels, height, width = x.size()
# 1. 全局平均池化：[batch_size, channels, height, width] → [batch_size, channels, 1, 1]
avg_pool_output = self.avg_pool(x)
# 2. 展平为一维向量：[batch_size, channels, 1, 1] → [batch_size, channels]
avg_pool_output = avg_pool_output.view(batch_size, channels)
# 3. 通过全连接层学习通道权重：[batch_size, channels] → [batch_size, channels]
channel_weights = self.fc(avg_pool_output)
# 4. 重塑为二维张量：[batch_size, channels] → [batch_size, channels, 1, 1]
channel_weights = channel_weights.view(batch_size, channels, 1, 1)
# 5. 将权重应用到原始特征图上（逐通道相乘）
return x * channel_weights # 输出形状：[batch_size, channels, height, width]# 训练模型（复用原有的train函数）
print("开始训练带通道注意力的CNN模型...")
final_accuracy = train(model, train_loader, test_loader, criterion, optimizer, scheduler, device, epochs=50)
print(f"训练完成！最终测试准确率: {final_accuracy:.2f}%")训练完成！最终测试准确率: 85.38%
在同样50个epoch后精度略有提升
我们关注的不只是精度的差异，还包含了同精度下训练时长的差异等，在大规模数据集上推理时长、训练时长都非常重要。因为资源是有限的。
注意力热力图
# 可视化空间注意力热力图（显示模型关注的图像区域）
def visualize_attention_map(model, test_loader, device, class_names, num_samples=3):
"""可视化模型的注意力热力图，展示模型关注的图像区域"""
model.eval() # 设置为评估模式
with torch.no_grad():
for i, (images, labels) in enumerate(test_loader):
if i >= num_samples: # 只可视化前几个样本
break
images, labels = images.to(device), labels.to(device)
# 创建一个钩子，捕获中间特征图
activation_maps = []
def hook(module, input, output):
activation_maps.append(output.cpu())
# 为最后一个卷积层注册钩子（获取特征图）
hook_handle = model.conv3.register_forward_hook(hook)
# 前向传播，触发钩子
outputs = model(images)
# 移除钩子
hook_handle.remove()
# 获取预测结果
_, predicted = torch.max(outputs, 1)
# 获取原始图像
img = images[0].cpu().permute(1, 2, 0).numpy()
# 反标准化处理
img = img * np.array([0.2023, 0.1994, 0.2010]).reshape(1, 1, 3) + np.array([0.4914, 0.4822, 0.4465]).reshape(1, 1, 3)
img = np.clip(img, 0, 1)
# 获取激活图（最后一个卷积层的输出）
feature_map = activation_maps[0][0].cpu() # 取第一个样本
# 计算通道注意力权重（使用SE模块的全局平均池化）
channel_weights = torch.mean(feature_map, dim=(1, 2)) # [C]
# 按权重对通道排序
sorted_indices = torch.argsort(channel_weights, descending=True)
# 创建子图
fig, axes = plt.subplots(1, 4, figsize=(16, 4))
# 显示原始图像
axes[0].imshow(img)
axes[0].set_title(f'原始图像\n真实: {class_names[labels[0]]}\n预测: {class_names[predicted[0]]}')
axes[0].axis('off')
# 显示前3个最活跃通道的热力图
for j in range(3):
channel_idx = sorted_indices[j]
# 获取对应通道的特征图
channel_map = feature_map[channel_idx].numpy()
# 归一化到[0,1]
channel_map = (channel_map - channel_map.min()) / (channel_map.max() - channel_map.min() + 1e-8)
# 调整热力图大小以匹配原始图像
from scipy.ndimage import zoom
heatmap = zoom(channel_map, (32/feature_map.shape[1], 32/feature_map.shape[2]))
# 显示热力图
axes[j+1].imshow(img)
axes[j+1].imshow(heatmap, alpha=0.5, cmap='jet')
axes[j+1].set_title(f'注意力热力图 - 通道 {channel_idx}')
axes[j+1].axis('off')
plt.tight_layout()
plt.show()
# 调用可视化函数
visualize_attention_map(model, test_loader, device, class_names, num_samples=1)
