CMake基础：构建流程详解

发布于：2025-06-08 ⋅ 阅读:(19) ⋅ 点赞:(0)

目录

1.CMake构建过程的基本流程

2.CMake构建的具体步骤

2.1.创建构建目录

2.2.使用 CMake 生成构建文件

2.3.编译和构建

2.4.清理构建文件

2.5.重新配置和构建

3.跨平台构建示例

4.工具链与交叉编译

5.CMake构建后的项目结构解析

5.1.CMake构建后的目录结构

5.2.构建生成的文件类型及其作用

5.3.CMakeLists.txt与生成的Makefile的关系

6.完整示例项目

7.总结

1.CMake构建过程的基本流程

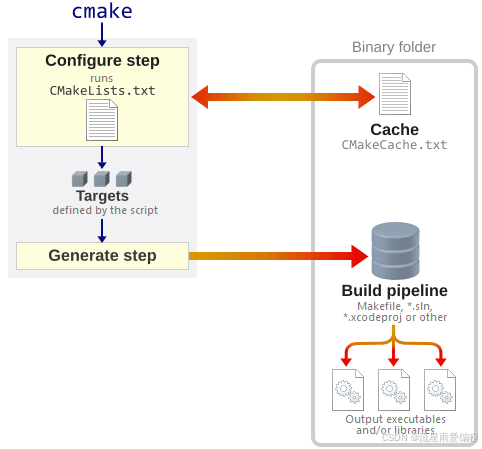

CMake的构建过程可以分为三个主要步骤：配置（Configuration）、生成（Generation）和构建（Build）。下面我们将详细解析每个步骤。

1.配置（Configuration）

        配置阶段是CMake解析CMakeLists.txt文件的过程。在这个阶段，CMake会读取CMakeLists.txt文件，并执行其中的命令。这些命令主要用于检查系统环境（例如编译器、库等），设置构建选项，以及定义构建目标（例如库、可执行文件等）。

        CMakeLists.txt文件是CMake的核心，它定义了项目的构建规则和依赖关系。每个目录（包括子目录）中都可以有一个CMakeLists.txt文件。在配置阶段，CMake会从顶层目录的CMakeLists.txt文件开始，递归地处理每个子目录中的CMakeLists.txt文件。

2.生成（Generation）

        生成阶段是CMake根据配置阶段的结果，生成实际的构建文件的过程。这些构建文件通常是Makefile文件，但也可以是其他类型的构建文件，例如Ninja构建文件，或者Visual Studio项目文件，这取决于你选择的构建工具。

        在生成阶段，CMake会将CMakeLists.txt文件中定义的构建规则和依赖关系，转换为构建工具可以理解的形式。例如，如果你选择的构建工具是Make，CMake会生成Makefile文件。每个目录（包括子目录）中都会生成一个Makefile文件。

3.构建（Build）

        构建阶段是使用构建工具（例如Make、Ninja或Visual Studio）根据生成的构建文件，编译源代码并链接生成目标文件的过程。

        在构建阶段，构建工具会读取生成的构建文件，按照其中定义的规则和依赖关系，执行实际的编译和链接操作。构建工具会自动处理依赖关系，确保在编译和链接一个目标文件之前，其所有依赖的目标文件都已经被正确地编译和链接。

2.CMake构建的具体步骤

CMake 的构建流程分为几个主要步骤，从设置项目到生成和执行构建命令。

  1. 创建构建目录：保持源代码目录整洁。
  2. 使用 CMake 生成构建文件：配置项目并生成适合平台的构建文件。
  3. 编译和构建：使用生成的构建文件执行编译和构建。
  4. 清理构建文件：删除中间文件和目标文件。
  5. 重新配置和构建：处理项目设置的更改。

以下是详细的构建流程说明：

2.1.创建构建目录

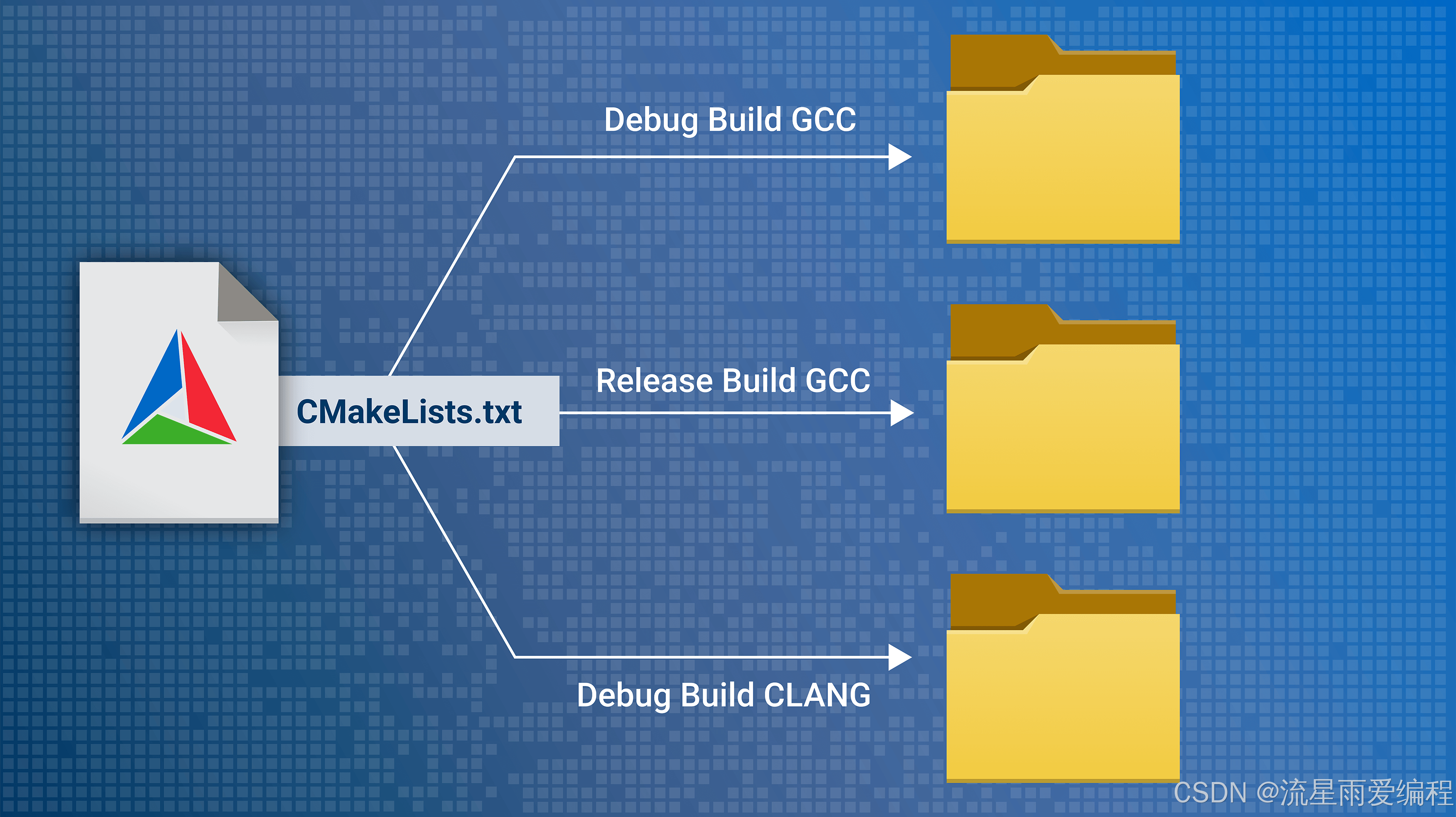

CMake 推荐使用 "Out-of-source" 构建方式，即将构建文件放在源代码目录之外的独立目录中。这样可以保持源代码目录的整洁，并方便管理不同的构建配置。

创建构建目录：在项目的根目录下，创建一个新的构建目录。例如，可以创建一个名为 build 的目录。

mkdir build

进入构建目录：进入刚刚创建的构建目录。

cd build

2.2.使用 CMake 生成构建文件

        在构建目录中运行 CMake，以生成适合当前平台的构建系统文件（例如 Makefile、Ninja 构建文件、Visual Studio 工程文件等）。

        运行 CMake 配置：在构建目录中运行 CMake 命令，指定源代码目录。源代码目录是包含 CMakeLists.txt 文件的目录。

cmake ..

如果需要指定生成器（如 Ninja、Visual Studio），可以使用 -G 选项。例如：

cmake -G "Ninja" ..

如果需要指定构建类型（如 Debug 或 Release），可以使用 -DCMAKE_BUILD_TYPE 选项。例如：

cmake -DCMAKE_BUILD_TYPE=Release ..

检查配置结果：CMake 会输出配置过程中的详细信息，包括找到的库、定义的选项等，如果没有错误，构建系统文件将被生成到构建目录中。

2.3.编译和构建

使用生成的构建文件进行编译和构建。

不同的构建系统使用不同的命令。

使用 Makefile（或类似构建系统）：如果使用 Makefile，可以运行 make 命令来编译和构建项目。

make

如果要构建特定的目标，可以指定目标名称。例如：

make MyExecutable

使用 Ninja：如果使用 Ninja 构建系统，运行 ninja 命令来编译和构建项目。

ninja

与 make 类似，可以构建特定的目标：

ninja MyExecutable

使用 Visual Studio：如果生成了 Visual Studio 工程文件，可以打开 .sln 文件，然后在 Visual Studio 中选择构建解决方案。

也可以使用 msbuild 命令行工具来编译：

msbuild MyProject.sln /p:Configuration=Release

2.4.清理构建文件

构建过程中生成的中间文件和目标文件可以通过清理操作删除。

使用 Makefile：运行 make clean 命令（如果定义了清理规则）来删除生成的文件。

make clean

使用 Ninja：运行 ninja clean 命令（如果定义了清理规则）来删除生成的文件。

ninja clean

手动删除：可以手动删除构建目录中的所有文件，但保留源代码目录不变。例如：

rm -rf build/*

2.5.重新配置和构建

如果修改了 CMakeLists.txt 文件或项目设置，可能需要重新配置和构建项目。

重新运行 CMake 配置：在构建目录中重新运行 CMake 配置命令。

cmake ..

重新编译：使用构建命令重新编译项目。

make

3.跨平台构建示例

1.Linux/macOS（CMake + Make）

# 配置构建环境
mkdir build && cd build
cmake ..  # 默认生成 Makefile

# 编译
make -j$(nproc)  # 并行编译（nproc 获取 CPU 核心数）

# 安装
make install

2.Windows（CMake + Ninja）

# 配置构建环境（使用 Ninja 加速）
mkdir build && cd build
cmake -G Ninja ..

# 编译
ninja

# 安装
ninja install

3.Windows（CMake + MSVC）

# 生成 Visual Studio 项目
mkdir build && cd build
cmake -G "Visual Studio 17 2022" ..

# 编译（使用 MSBuild）
cmake --build . --config Release

# 或直接打开 .sln 文件用 Visual Studio 编译
start my_project.sln

4.工具链与交叉编译

1.指定工具链文件

cmake -S . -B build -DCMAKE_TOOLCHAIN_FILE=../toolchain-arm.cmake

2.工具链文件示例（arm-linux-gnueabihf）

set(CMAKE_SYSTEM_NAME Linux)
set(CMAKE_SYSTEM_PROCESSOR arm)

# 指定交叉编译工具
set(CMAKE_C_COMPILER arm-linux-gnueabihf-gcc)
set(CMAKE_CXX_COMPILER arm-linux-gnueabihf-g++)

# 指定系统根目录
set(CMAKE_FIND_ROOT_PATH /path/to/arm-rootfs)

# 仅在根目录查找依赖
set(CMAKE_FIND_ROOT_PATH_MODE_PROGRAM NEVER)
set(CMAKE_FIND_ROOT_PATH_MODE_LIBRARY ONLY)
set(CMAKE_FIND_ROOT_PATH_MODE_INCLUDE ONLY)

5.CMake构建后的项目结构解析

5.1.CMake构建后的目录结构

CMake构建完成后，会在项目的根目录下生成一个名为build的目录。这个目录是CMake构建过程中所有中间文件和最终生成的目标文件的存放地。下面我们将详细解析这个目录的结构。

首先，我们来看一下build目录的一级子目录：

  • CMakeFiles：这个目录中存放的是CMake在构建过程中生成的临时文件，包括编译器检查的结果、Find模块（Find Modules）查找的结果等。这些文件主要用于CMake自身的需求，一般情况下，我们不需要关注这个目录的内容。
  • Testing：如果你的项目中包含了CTest测试，那么这个目录将会被生成。它包含了所有CTest测试的结果。
  • bin：这个目录中包含了所有的可执行文件（Executable Files）。如果你的CMake项目中包含了多个可执行文件，那么它们都会被放在这个目录中。
  • lib：这个目录中包含了所有的库文件（Library Files）。无论是静态库（Static Libraries）还是动态库（Dynamic Libraries），都会被放在这个目录中。

接下来，我们再深入到CMakeFiles目录中，看一下它的二级子目录：

  • project.dir：这个目录中包含了项目构建过程中的临时文件，如.o文件和.d文件。这些文件是编译器在编译源代码时生成的。
  • CMakeOutput.log：这个文件记录了CMake在配置过程中的输出信息，包括编译器检查的结果、Find模块查找的结果等。
  • CMakeError.log：这个文件记录了CMake在配置过程中遇到的错误信息。

以上就是CMake构建后的目录结构的基本情况。在实际的项目中，可能会根据项目的具体需求，生成更多的子目录和文件。但是，这些基本的目录和文件是你在任何一个使用CMake构建的项目中都能看到的。

5.2.构建生成的文件类型及其作用

CMake构建过程中会生成多种类型的文件，每种文件都有其特定的作用。下面我们将详细解析这些文件的类型和作用。

  • CMakeFiles目录：这个目录中存放的是CMake在构建过程中生成的临时文件，包括编译器检查的结果、Find模块（Find Modules）查找的结果等。这些文件主要用于CMake自身的需求，一般情况下，我们不需要关注这个目录的内容。
  • project.dir目录：这个目录中包含了项目构建过程中的临时文件，如.o文件和.d文件。这些文件是编译器在编译源代码时生成的。
  • CMakeOutput.log文件：这个文件记录了CMake在配置过程中的输出信息，包括编译器检查的结果、Find模块查找的结果等。
  • CMakeError.log文件：这个文件记录了CMake在配置过程中遇到的错误信息。
  • Testing目录：如果你的项目中包含了CTest测试，那么这个目录将会被生成。它包含了所有CTest测试的结果。
  • bin目录：这个目录中包含了所有的可执行文件（Executable Files）。如果你的CMake项目中包含了多个可执行文件，那么它们都会被放在这个目录中。
  • lib目录：这个目录中包含了所有的库文件（Library Files）。无论是静态库（Static Libraries）还是动态库（Dynamic Libraries），都会被放在这个目录中。

以上就是CMake构建过程中生成的主要文件类型及其作用。理解这些文件的作用，可以帮助我们更好地理解CMake的构建过程。

5.3.CMakeLists.txt与生成的Makefile的关系

        在CMake构建系统中，CMakeLists.txt文件和生成的Makefile文件之间存在着密切的关系。下面我们将详细解析这种关系。

        CMakeLists.txt是CMake构建系统的核心文件，它定义了项目的构建规则和依赖关系。在执行CMake命令时，CMake会读取CMakeLists.txt文件，解析其中的构建规则和依赖关系，然后生成相应的Makefile文件。

        Makefile文件是由CMake根据CMakeLists.txt文件生成的，它是Make构建工具可以直接读取的构建脚本。Makefile文件中包含了具体的编译命令和链接命令，以及源文件和目标文件之间的依赖关系。

        在一个CMake项目中，通常会有多个CMakeLists.txt文件，每个目录下都可以有一个CMakeLists.txt文件。这些CMakeLists.txt文件中定义的构建规则和依赖关系，会被CMake合并到一起，生成一个或多个Makefile文件。

        如果一个CMake项目中只有一个CMakeLists.txt文件，那么CMake会生成一个Makefile文件。如果一个CMake项目中有多个CMakeLists.txt文件，那么CMake会在每个CMakeLists.txt文件所在的目录下生成一个Makefile文件。这些Makefile文件中，顶层目录下的Makefile文件是主Makefile文件，它会调用其他目录下的Makefile文件。

        总的来说，CMakeLists.txt文件和生成的Makefile文件之间的关系是：CMakeLists.txt文件定义了项目的构建规则和依赖关系，CMake根据CMakeLists.txt文件生成Makefile文件，然后Make根据Makefile文件执行具体的构建任务。

6.完整示例项目

1.项目结构

my_project/
├── CMakeLists.txt
├── src/
│   ├── main.cpp
│   └── lib/
│       ├── utils.cpp
│       └── utils.h
└── tests/
    └── test_main.cpp

2.CMakeLists.txt 示例

cmake_minimum_required(VERSION 3.10)
project(MyProject VERSION 1.0.0)

# 添加可执行文件
add_executable(my_app src/main.cpp src/lib/utils.cpp)

# 设置 C++ 标准
set_target_properties(my_app PROPERTIES
    CXX_STANDARD 17
    CXX_STANDARD_REQUIRED ON
)

# 添加测试（可选）
if(ENABLE_TESTING)
    enable_testing()
    add_executable(my_test tests/test_main.cpp src/lib/utils.cpp)
    add_test(NAME MyTest COMMAND my_test)
endif()

# 安装规则
install(TARGETS my_app DESTINATION bin)

3.构建命令

# 配置并编译（Debug 模式）
cmake -S . -B build -DCMAKE_BUILD_TYPE=Debug -DENABLE_TESTING=ON
cmake --build build

# 运行测试
ctest --test-dir build

# 安装到 /usr/local
sudo cmake --install build

7.总结

        CMake的构建一个很复杂的工程，根据平台的不同构建规则和过程有所不同，CMake屏蔽了底层的实现差异，但是还是要去了解和熟悉，这会让我们在日后的使用过程当中少出差错，即便出了问题，也有助于我们很快的找到问题，很快的解决它。
