mysql 页的理解和实际分析

页（Page）是 Innodb 存储引擎用于管理数据的最小磁盘单位

innoDB 中页的默认大小是 16KB

假设一行记录的数据大小为1k，那么单个叶子节点（页）中的记录数=16K/1K=16

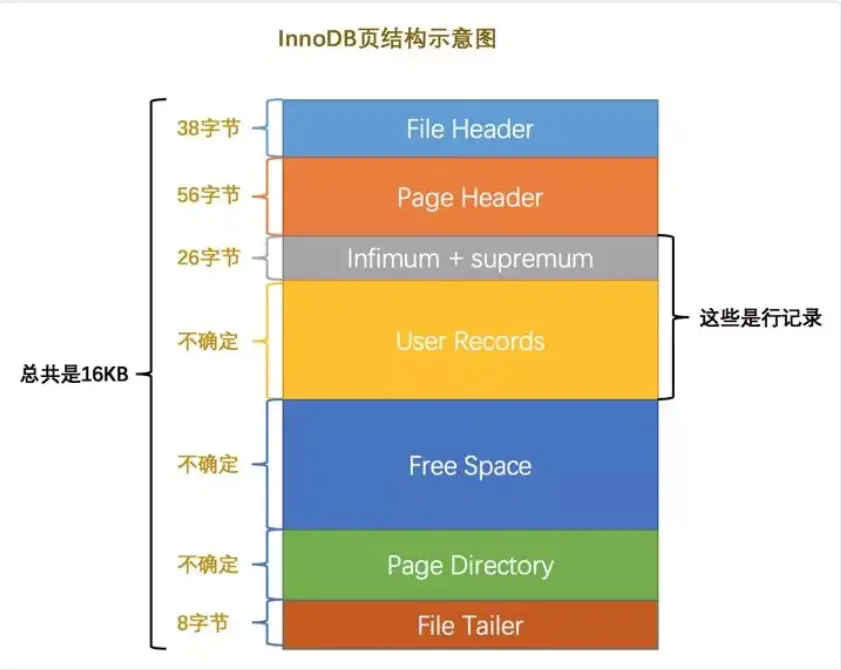

1. File Header: 文件头部，页的一些通用信息（38字节）
2. page Header: 页面头部,数据页专有的一些信息（56字节）
3. infimum+supremum: 行记录最小值和最大值，两个虚拟的行记录（26字节）
4. user recorders: 实际存储的行记录内容（不确定）
5. free space: 页中尚未使用的空间（不确定）
6. Page Directory: 页中的某些记录的相对位置（不确定）
7. File Tailer: 校验页是否完整（8字节）

B+树的一般高度

即非叶子节点能存放多少指针？

假设主键ID为bigint类型，长度为8字节，而指针大小在InnoDB源码中设置为6字节，这样一共14字节，一个页中能存放多少这样的单元，其实就代表有多少指针，即16kb/14b=1170；那么可以算出一棵高度为2的B+树，大概能存放1170*16=18720条这样的数据记录(即1170个索引，每个索引定位叶子节点的一页数据，一页能存储16行原始数据)。

根据同样的原理我们可以算出一个高度为3的B+树大概可以存放：1170*1170*16=21,902,400行数据。所以在InnoDB中B+树高度一般为1-3层，它就能满足千万级的数据存储。在查找数据时一次页的查找代表一次IO，所以通过主键索引查询通常只需要1-3次逻辑IO操作即可查找到数据。

记录在页中的存储

1. 当一个记录需要插入页的时候，会从Free space划分空间到User recorders
2. Free Space部分的空间全部被User Records部分替代掉之后，也就意味着这个页使用完了，如果还有新的记录插入的话，就需要去申请新的页了

innodb ibd文件

ibd文件是以页为单位进行管理的，页通常是以16k为单位，所以ibd文件通常是16k的整数倍

innodb 页类型

分析ibd文件

mubi@mubideMacBook-Pro bin $ mysql -uroot -p123456
mysql: [Warning] Using a password on the command line interface can be insecure.
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 109
Server version: 5.6.40 MySQL Community Server (GPL)

Copyright (c) 2000, 2015, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

mysql> use test;
Reading table information for completion of table and column names
You can turn off this feature to get a quicker startup with -A

Database changed
mysql> select * from tb_user;
+------------+--------+----------+-------+-------------+----------+
| id         | userID | password | name  | phone       | address  |
+------------+--------+----------+-------+-------------+----------+
|          1 | 00001  | 123456   | zhang | 15133339999 | Shanghai |
|          2 | 00002  | 123456   | wang  | 15133339999 | Beijing  |
|          4 | 0003   | NULL     | abc   | NULL        | NULL     |
|          6 | 0003   | NULL     | abc   | NULL        | NULL     |
|          7 | 0004   | 123456   | tom   | 110         | beijing  |
|         10 | 0004   | 123456   | tom   | 110         | beijing  |
| 2147483647 | 0004   | 123456   | tom   | 110         | beijing  |
+------------+--------+----------+-------+-------------+----------+
7 rows in set (0.00 sec)

mysql>

查看数据表的行格式

mysql> show table status like 'tb_user'\G;
*************************** 1. row ***************************
           Name: tb_user
         Engine: InnoDB
        Version: 10
     Row_format: Compact
           Rows: 6
 Avg_row_length: 2730
    Data_length: 16384
Max_data_length: 0
   Index_length: 16384
      Data_free: 0
 Auto_increment: 2147483647
    Create_time: 2020-03-21 16:10:06
    Update_time: NULL
     Check_time: NULL
      Collation: utf8_general_ci
       Checksum: NULL
 Create_options:
        Comment:
1 row in set (0.00 sec)

ERROR:
No query specified

mysql>

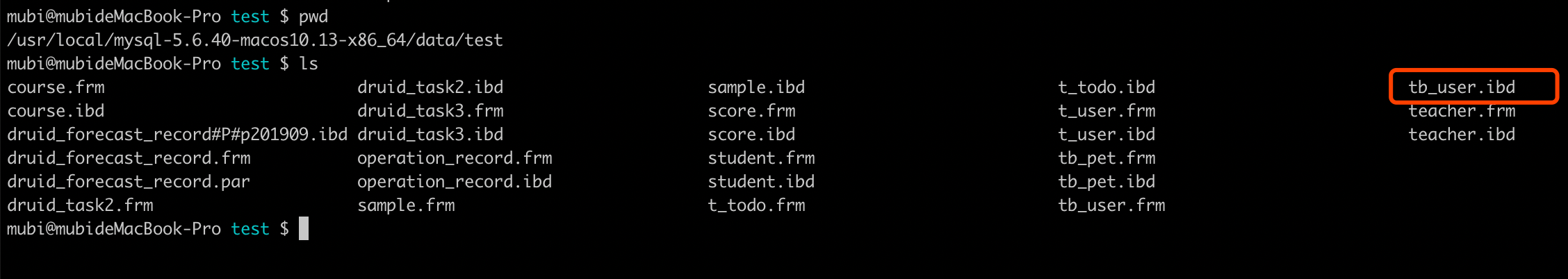

查看ibd文件

使用py_innodb_page_info工具（https://github.com/happieme/py_innodb_page_info）

注意到文件大小114688字节（114688 = 16 * 1024 * 7）即有7个页（要分析哪个页直接定位到二进制文件到开始，然后分析即可）

分析 ibd的第4个页：B-tree Node类型

page offset 00000003, page type <B-tree Node>, page level <0000>

>>> hex(3 * 16 * 1024)
'0xc000'
>>> hex(4 * 16 * 1024)
'0x10000'
>>>

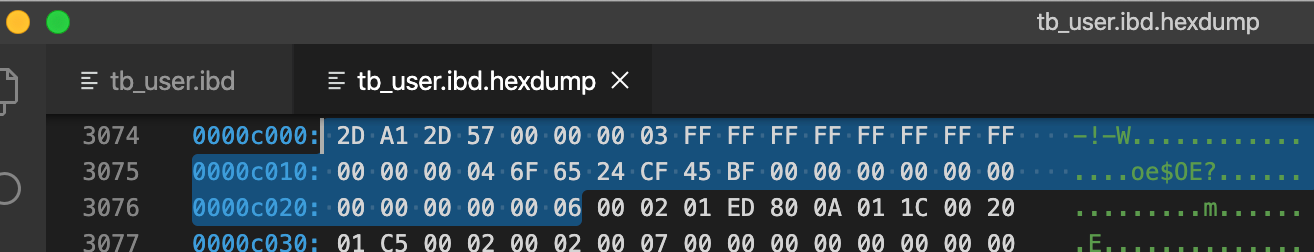

先分析File Header(38字节-描述页信息)

• 2D A1 2D 57 -> 数据页的checksum值
• 00 00 00 03 -> 页号（偏移量）,当前是第3页
• FF FF FF FF -> 目前只有一个数据页，无上一页
• FF FF FF FF -> 目前只有一个数据页，无下一页
• 00 00 00 04 6F 65 24 CF -> 该页最后被修改的LSN
• 45 BF -> 页的类型，0x45BF代表数据页，刚好这页是数据页
• 00 00 00 00 00 00 00 00 -> 独立表空间，该值为0
• 00 00 00 06 -> 表空间的SPACE ID

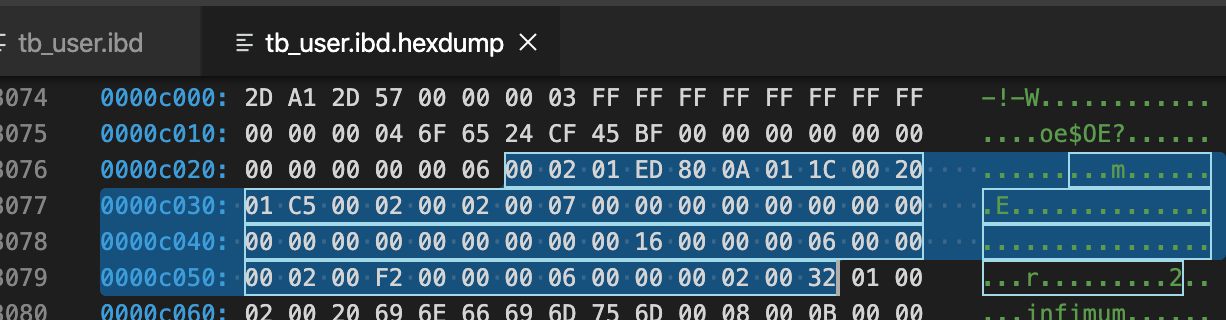

再分析Page Header（56字节-记录页的状态信息）

参见：innodb-page-header

• 0xc000 + 01 ED = 0xC1ED地址后面的都是空闲的

• 0xc000 + 01 C5 = 0xC1C5最后一条记录

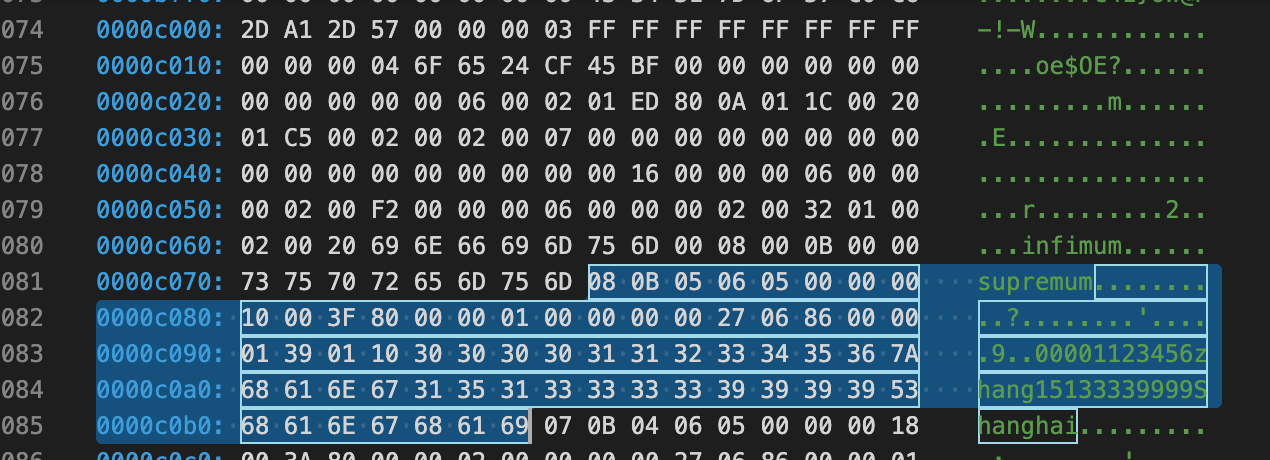

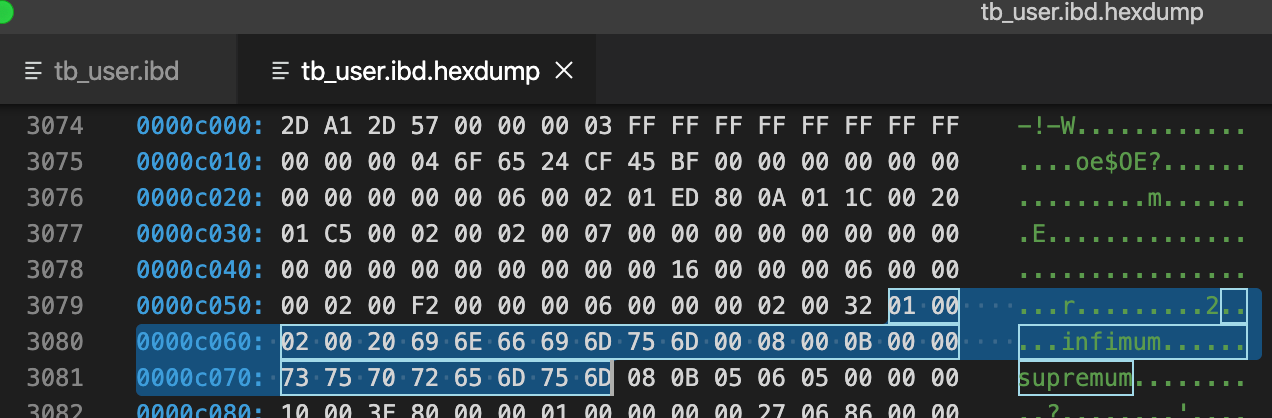

分析Infimum + Supremum Record (26字节-两个虚拟行记录)

infimum: n. 下确界;
supremum: n. 上确界;

Infimum和Suprenum Record用来限定记录的边界，Infimum是比页中任何主键值都要小的值，Suprenum是指比任何页中可能大值还要大的值，这两个值在页创建时被建立，并且在任何情况下都不会被删除。Infimum和Suprenum与行记录组成单链表结构，查询记录时，从Infimum开始查找，如果找不到结果会直到查到最后的Suprenum为止，然后通过Page Header中的FIL_PAGE_NEXT指针跳转到下一个page继续从Infimum开始逐个查找

#Infimum伪行记录
01 00 02 00 20/*recorder header*/
69 6E 66 69 6D 75 6D 00/*只有一个列的伪行记录，记录内容就是Infimum（多了一个0x00字节）
*/
#Supremum伪行记录
08 00 0B 00 00/*recorder header*/
73 75 70 72 65 6D 75 6D/*只有一个列的伪行记录，记录内容就是Supremum*/

infimum行记录的recorder header部分，最后2个字节位00 20表示下一个记录的位置的偏移量

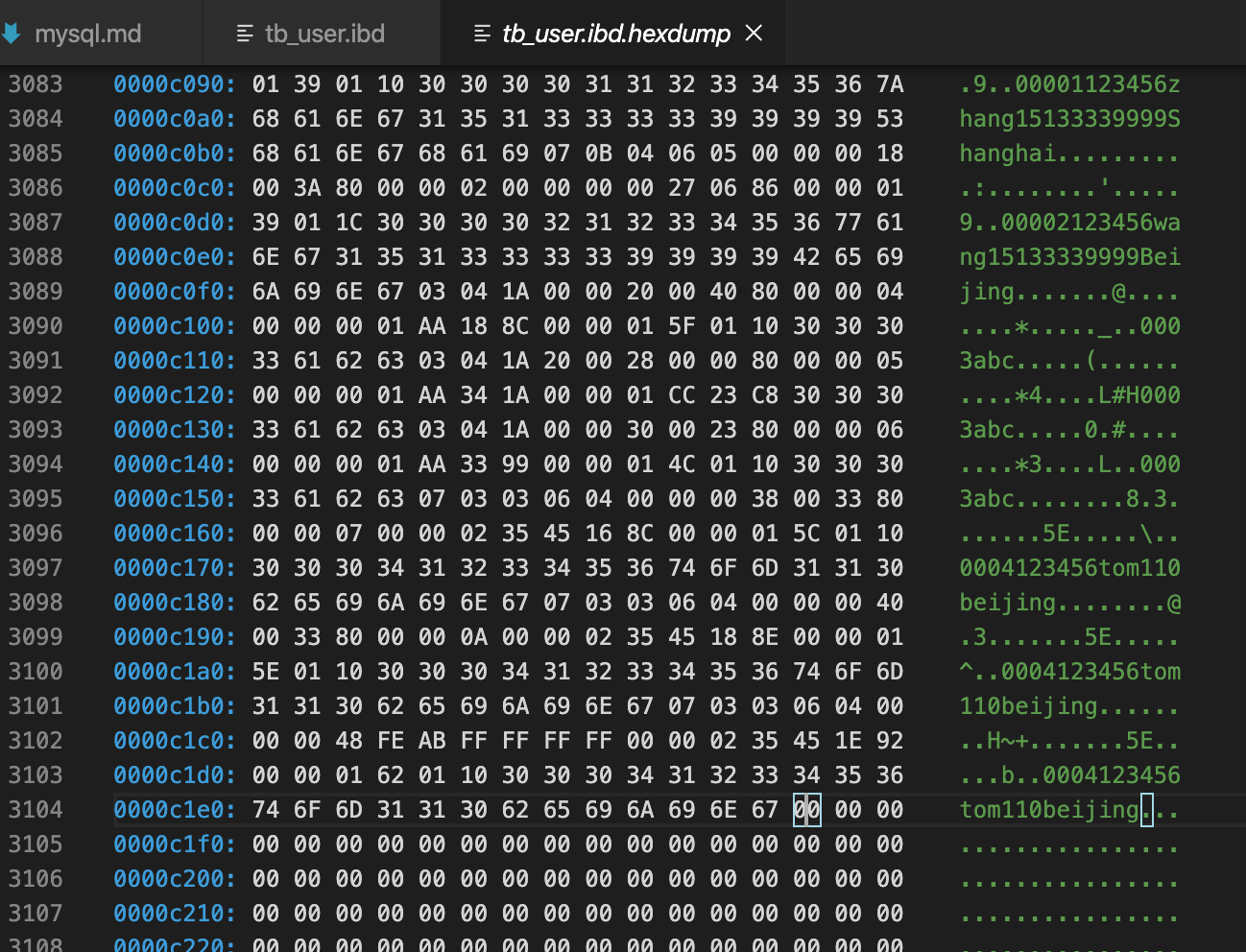

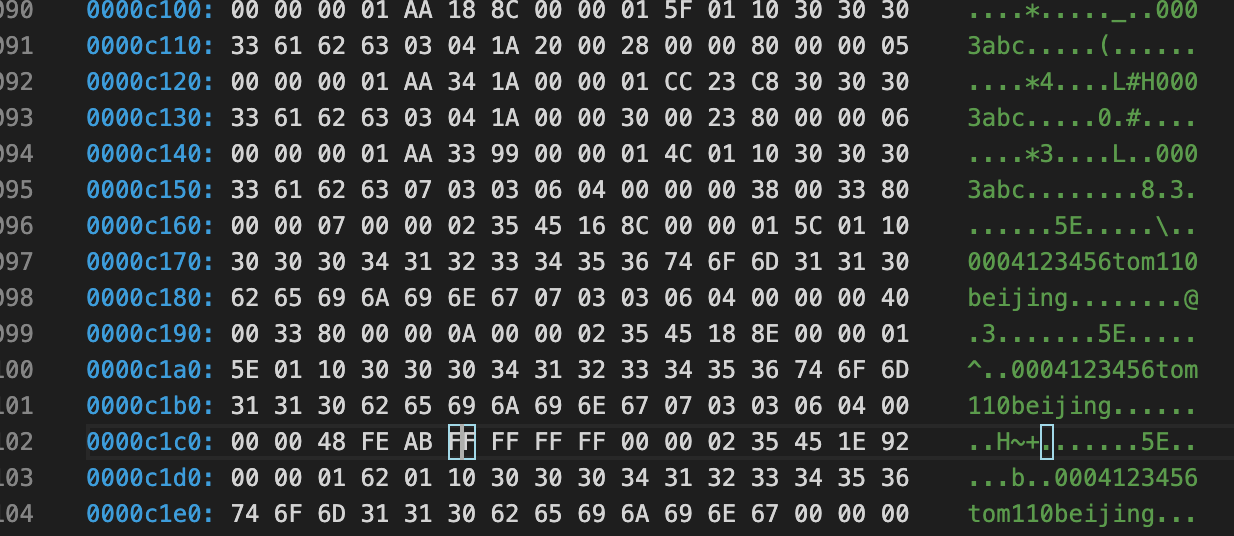

User Record(表中的数据记录)

用户所有插入的记录都存放在这里，默认情况下记录跟记录之间没有间隙，但是如果重用了已删除记录的空间，就会导致空间碎片。每个记录都有指向下一个记录的指针，但是没有指向上一个记录的指针。记录按照主键顺序排序:即用户可以从数据页最小记录开始遍历，直到最大的记录，这包括了所有正常的记录和所有被delete-marked记录，但是不会访问到被删除的记录(PAGE_FREE)

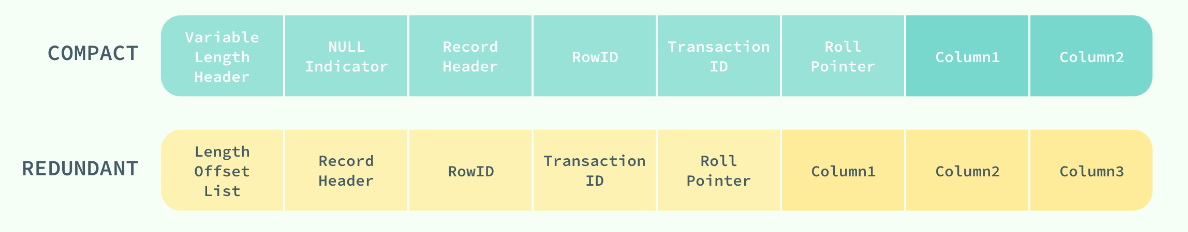

COMPACT行记录格式

• 行格式的首部是一个非NULL变长字段长度列表，而且是按照列的顺序逆序放置的。当列的长度小于255字节，用1字节表示，若大于255个字节，用2个字节表示，变长字段的长度最大不可以超过2个字节（这也很好地解释了为什么MySQL中varchar的最大长度为65535，因为2个字节为16位，即pow(2,16)-1=65536）。第二个部分是NULL标志位，该位指示了该行数据中是否有NULL值，1个字节表示；该部分所占的字节应该为bytes；接下去的部分是为记录头信息（record header），固定占用5个字节（40位），每位的含义如下

• 预留位1 1（bit位） 没有使用

• 预留位2 1 没有使用

• delete_mask 1 标记该记录是否被删除

• min_rec_mask 1 标记该记录是否为B+树的非叶子节点中的最小记录

• n_owned 4 表示当前槽管理的记录数

• heap_no 13 表示当前记录在记录堆的位置信息

• record_type 3 表示当前记录的类型，0表示普通记录，1表示B+树非叶节点记录，2表示最小记录，3表示最大记录

• next_record 16 表示下一条记录的相对位置

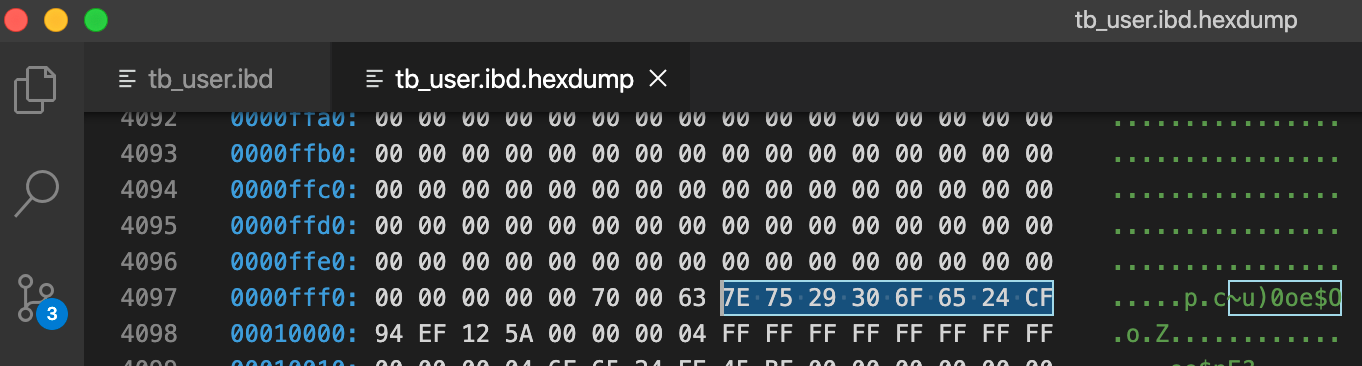

File Tailer(最后8字节)

7E 75 29 30 6F 65 24 CF

注意到File Header该页最后被修改的LSN：00 00 00 04 6F 65 24 CF，可以看到后4个字节和File Tailer的后4个字节相同

附：二进制文件查看小技巧

• 使用python可以方便的进行二进制相关的转换
  1. hex(16) # 10进制转16进制
  2. oct(8) # 10进制转8进制
  3. bin(8) # 10进制转2进制

>>> hex(6 * 16 * 1024)
'0x18000'
>>> hex(3 * 16 * 1024)
'0xc000'
>>>

• vscode可以安装hexdump for VSCode插件

页分裂/页合并

innodb-page-merging-and-page-splitting

InnoDB不是按行的来操作的，它可操作的最小粒度是页，页加载进内存后才会通过扫描页来获取行/记录，curd操作则会产生页合并，页分裂操作。

innodb数据的存储

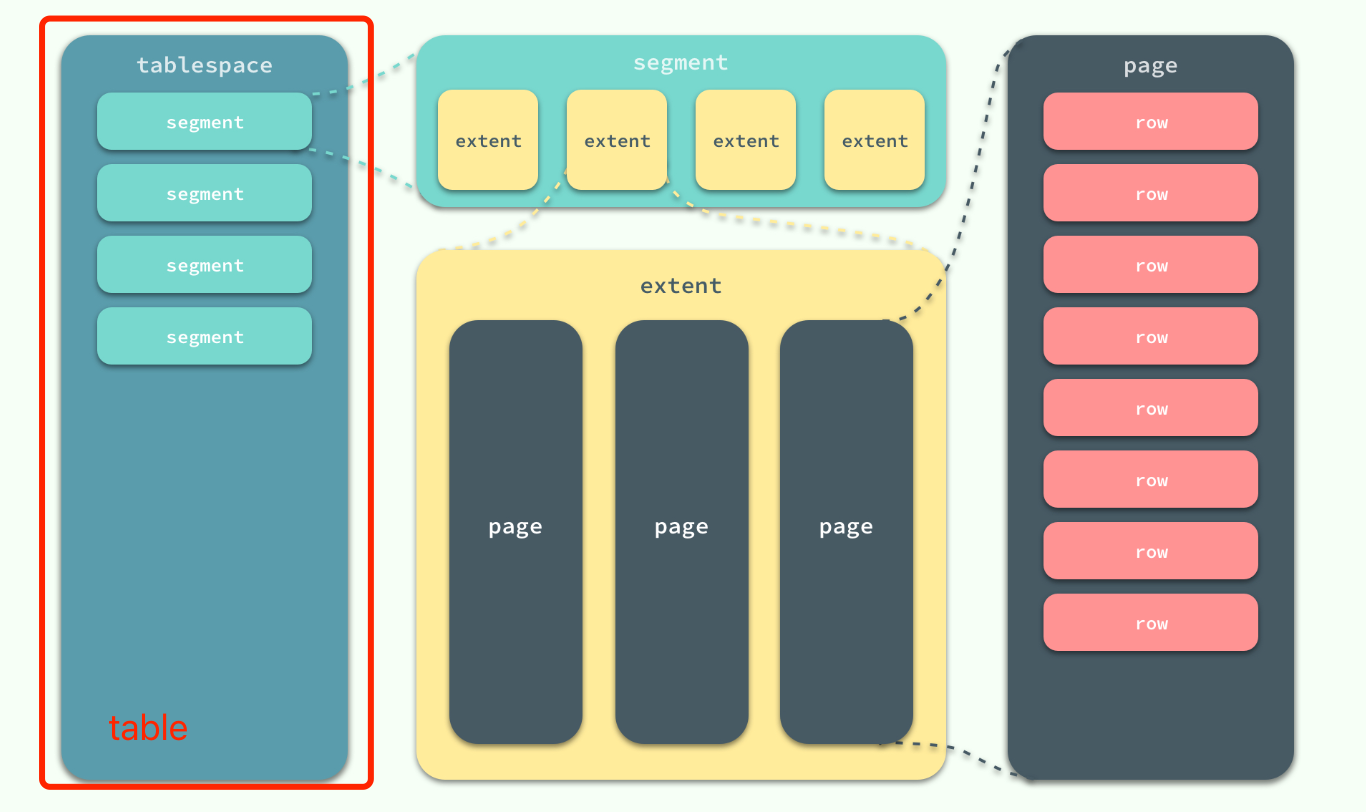

在 InnoDB 存储引擎中，所有的数据都被逻辑地存放在表空间中，表空间（tablespace）是存储引擎中最高的存储逻辑单位，在表空间的下面又包括段（segment）、区（extent）、页（page）, 页中存放实际的数据记录行

MySQL 使用 InnoDB 存储表时，会将表的定义和数据相关记录、索引等信息分开存储，其中前者存储在.frm文件中，后者存储在.ibd文件中(ibd文件既存储了数据也存储了索引)

在创建表时，会在磁盘上的 datadir 文件夹中生成一个 .frm 的文件，这个文件中包含了表结构相关的信息

页合并

删除记录时会设置record的flaged标记为删除，当一页中删除记录超过MERGE_THRESHOLD（默认页体积的50%）时，InnoDB会开始寻找最靠近的页（前或后）看看是否可以将两个页合并以优化空间使用。例如：合并操作使得页#5保留它之前的数据，并且容纳来自页#6的数据。页#6变成一个空页，可以接纳新数据。

页分裂

页可能填充至100%，在页填满了之后，下一页会继续接管新的记录。但如果下一页也没有足够空间去容纳新（或更新）的记录，那么就必须创建新的页了，如下

1. 创建新页
2. 判断当前页（页#10）可以从哪里进行分裂（记录行层面）
3. 移动记录行
4. 重新定义页之间的关系

#9 #10 #11 #12 #13 ...

#8 #10 #14 #11 #12 #13 ...

如上，页#10没有足够空间去容纳新记录，页#11也同样满了, #10要分列为两列, 且页的前后指针关系要发生改变

附加：mysql频繁的插入删除导致的问题

1. 性能下降

频繁的插入和删除操作会增加数据库的工作量，特别是在高并发环境下，可能导致查询响应时间变长。

解决方案：

优化查询：确保你的查询是有效且高效的，使用适当的索引。

批量操作：尽可能使用批量插入（INSERT INTO … VALUES (), (), …）和批量删除（DELETE FROM WHERE id IN (…)) 而不是单条记录操作。

分区表：对于非常大的表，考虑使用分区表，这可以改善查询性能和减少单个表的维护负担。

2. 碎片化

频繁的插入和删除操作会导致数据文件和索引文件碎片化，这会降低查询效率。

解决方案：

定期重建索引：使用OPTIMIZE TABLE命令来重建表的索引，这可以帮助减少碎片。

归档旧数据：定期归档旧数据到另一个表或数据库中，减少主表的负担。

3. 锁定和阻塞

在高并发环境下，频繁的插入和删除操作可能导致行级锁或表级锁，从而引起阻塞和死锁。

解决方案：

减少锁的粒度：考虑使用较低级别的隔离级别（如READ COMMITTED），或者使用乐观锁策略。

锁优化：分析并优化事务的设计，确保事务尽可能短，避免长事务。

使用锁定的最小范围：尽可能在WHERE子句中指定具体的条件来减少锁定的范围。

4. 日志文件增长

频繁的写入操作会增加二进制日志（如binlog）和重做日志（如InnoDB的redo log）的大小，这可能会影响磁盘I/O性能。

解决方案：

配置合适的日志文件大小：调整max_binlog_size或innodb_log_file_size参数以控制日志文件的大小。

定期清理日志文件：使用PURGE BINARY LOGS命令来删除旧的二进制日志文件。

5. 资源竞争

在高负载情况下，频繁的插入和删除可能会增加CPU和内存的使用率，尤其是在多核服务器上。

解决方案：

硬件升级：如果可能，增加服务器的CPU核心数或内存容量。

负载均衡：使用数据库复制或分片策略来分散负载。

监控和调优：定期监控数据库性能，根据需要调整配置。
