使用R进行数字信号处理：婴儿哭声分析深度解析

音频信号处理将原始声音数据转化为有意义的洞见，适用于语音分析、生物声学和医学诊断等领域。使用R语言，我们可以处理音频文件、可视化频率内容，并生成如声谱图等详细图表。本指南将展示如何使用R包tuneR、seewave和rpanel分析婴儿哭声音频文件(babycry.wav)，同时解释关键技术概念及其实际应用。

为什么选择R进行音频分析？

R是数字信号处理(DSP)的强大平台，使用户能够操作和可视化音频信号。关键的DSP概念包括：

• 傅里叶变换：将时域信号(振幅vs时间)转换为频域表示(振幅vs频率)的数学工具，揭示信号的关键频率成分。

  连续傅里叶变换(CFT)的数学表示为：

  $$X(f)={\int }_{-\infty }^{\infty }x(t)e^{-j2\pi ft}dt$$

  其中：

  • $x(t)$ 是时域信号
  • $X(f)$ 是频域表示
  • $j$ 是虚数单位($\sqrt{-1}$)
  • $f$ 是以赫兹(Hz)为单位的频率

  逆傅里叶变换转换回时域：

  $$x(t)={\int }_{-\infty }^{\infty }X(f)e^{j2\pi ft}df$$

  在数字信号处理中，我们使用离散傅里叶变换(DFT)，它是CFT的采样版本：

  $$X[k]=\sum _{n=0}^{N-1}x[n]e^{-j2\pi kn/N}$$

  其中：

  • $x[n]$ 是离散时间信号
  • $X[k]$ 是离散频谱
  • $N$ 是采样点数
  • $k$ 是频率分量的索引

  快速傅里叶变换(FFT)是计算DFT的高效算法，将计算复杂度从$O(N^2)$降低到$O(N\log N)$。

• 声谱图：显示信号频率内容如何随时间变化的可视化表示，将时间、频率和振幅结合在一个图表中。

• 滤波器：用于去除不需要的噪声或分离特定频段的技术，提高信号清晰度。

tuneR、seewave和rpanel包简化了R中的音频处理，支持.wav、.mp3和.flac等格式。

R包详解

• tuneR：用于读取、写入和操作音频文件的包（如.wav）。它提供了创建、播放和分析波形的函数，如生成正弦波或提取采样率等信号属性。
• seewave：基于tuneR构建，专门用于声学分析，提供频率分析、声谱图和示波器的工具。
• rpanel：用于在R中创建交互式图形界面的包。在音频分析中，它支持交互式声谱图等动态可视化。

示例：分析婴儿哭声

我们将分析一个婴儿哭声音频文件(babycry.wav)，探索其频率内容并创建可视化。婴儿哭声在频率变化上很丰富，是展示声谱图和频谱的理想示例。

第一步：设置和加载音频

安装并加载所需的包，检查是否已安装以避免重复：

packages <- c("tuneR", "seewave", "rpanel")
for (pkg in packages) {
  if (!require(pkg, character.only = TRUE, quietly = TRUE)) {
    install.packages(pkg)
    library(pkg, character.only = TRUE)
  }
}

加载音频文件：

baby <- readWave("babycry.wav")

第二步：基本音频探索

检查音频属性，如采样率（每秒采样数）和持续时间：

> summary(baby)

Wave Object
	采样数:      56000
	持续时间(秒):  7
	采样率(Hz):    8000
	声道(单声道/立体声): 单声道
	PCM(整数格式):  TRUE
	位深(8/16/24/32/64): 16

通道统计摘要:

     最小值    第一四分位数  中位数     平均值    第三四分位数  最大值
-21115.00  -1370.25      6.00    -13.23   1380.00  21137.00

播放音频以确认内容：

play(baby)

第三步：时域可视化（波形图）

绘制波形图以可视化随时间变化的振幅（信号强度）：

plot(baby@left[1:10000], type="l", xlab="样本", ylab="振幅", main="婴儿哭声波形图")

其中：

• type="l"：在R的plot()函数中，type参数指定如何显示数据点。“l"代表"line” - 它用直线连接数据点，创建连续线图。
• 其他常见类型包括：
  • “p” 表示点（默认）
  • “b” 表示点和线
  • “h” 表示类似直方图的垂直线
  • “s” 表示阶梯图
• baby@left[1:10000]：baby是来自tuneR包的Wave对象。@left访问音频的左声道（对于单声道音频，这是唯一的声道）。[1:10000]是R中选取音频信号前10000个样本的方式。

什么是波形图？
波形图是显示信号振幅随时间变化的时域图。在婴儿哭声中，波峰代表较大声的时刻（如强烈哭泣），而波谷表示较安静的时期。它用于评估信号强度和时间结构，但不显示频率内容。

如何解读：

• X轴：时间（或样本索引，与时间成正比）。
• Y轴：振幅（正值/负值表示声波的振荡）。
• 用途：识别响度模式或信号持续时间。

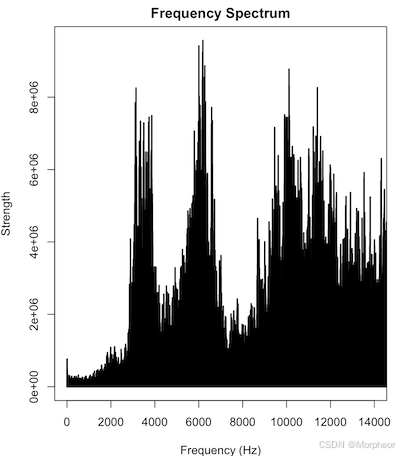

第四步：使用FFT进行频率分析

应用快速傅里叶变换(FFT)分析信号的频率成分：

baby_fft <- fft(baby@left)

plot_frequency_spectrum <- function(X.k, xlimits = c(0, length(X.k)/2)) {
  plot.data <- cbind(0:(length(X.k)-1), Mod(X.k))
  plot.data[2:length(X.k), 2] <- 2 * plot.data[2:length(X.k), 2]
  plot(plot.data, type="h", lwd=2, main="频率谱",
       xlab="频率(Hz)", ylab="强度",
       xlim=xlimits, ylim=c(0, max(Mod(plot.data[,2]))))
}

plot_frequency_spectrum(baby_fft[1:(length(baby_fft)/2)])

• fft(baby@left) 使用快速傅里叶变换(FFT)计算音频信号的左声道。结果是一个复数向量，每个元素代表一个频率分量。
• plot_frequency_spectrum 函数创建频率谱图，显示信号中不同频率的强度。

什么是频率谱？
频率谱显示信号中不同频率分量的振幅（强度），通过FFT获得。对于婴儿哭声，它揭示了主要频率（如500-5000 Hz，这是人类听觉最敏感的范围）。

如何解读：

• X轴：频率（Hz）。
• Y轴：振幅（每个频率的强度）。
• 用途：识别关键频率（如哭声的音高）或检测噪声等异常。

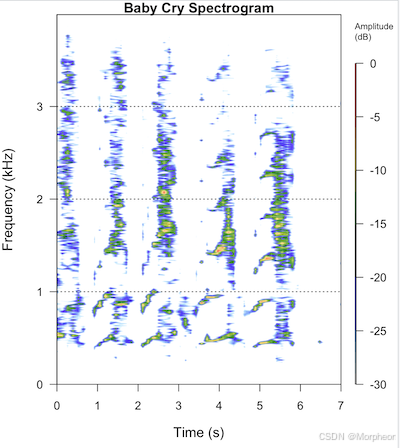

第五步：时频可视化的声谱图

生成声谱图以可视化频率随时间的变化：

spectro(baby, wl=1024, main="婴儿哭声声谱图")

什么是声谱图？
声谱图是使用短时傅里叶变换(STFT)创建的2D图，它将FFT应用于信号的重叠时间窗口。它显示：

• X轴：时间（秒）。
• Y轴：频率（Hz）。
• 颜色强度：振幅（较亮/较暗的颜色表示较强/较弱的信号）。

如何解读：

• 水平带表示持续频率（如哭声中的稳定音高）。
• 垂直模式显示频率的快速变化（如哭声开始）。
• 对于婴儿哭声，预期频率在500-5000 Hz之间，强烈哭声时会有强度爆发。

窗口长度(wl)：
wl=1024参数设置FFT窗口大小。较大的窗口提高频率分辨率但降低时间精度，反之亦然。

第六步：平均频谱

计算整个信号的平均频谱：

meanspec(baby, main="平均频谱图")

什么是平均频谱？
该图平均了信号持续时间内的频率内容，将时变数据压缩为单一的频域视图。

如何解读：

• X轴：频率（Hz）。
• Y轴：平均振幅。
• 用途：识别整个信号中的主导频率，有助于表征婴儿哭声中的持续音调（如基频）。

第七步：带示波图的动态声谱图

创建带示波图的交互式声谱图：

dynspec(baby, wl=1024, osc=TRUE)

什么是动态声谱图？
动态声谱图由rpanel启用，是声谱图的交互式版本。它允许缩放和平移以详细探索信号的时频结构。

什么是示波图？
示波图（通过osc=TRUE启用）是显示幅度随时间变化的波形图，与声谱图一起显示。

R进行音频处理的优势

• 灵活性：tuneR和seewave支持从波形生成到高级频率分析的各种音频操作。
• 可视化：丰富的绘图选项，用于波形、频谱和声谱图。
• 开源：免费，提供全面的CRAN文档和社区支持。

局限性

• 学习曲线：需要理解傅里叶变换和加窗等DSP概念。
• 性能：对于大型数据集或实时处理，R可能比Python或MATLAB慢。

结论

R与tuneR、seewave和rpanel一起，是音频分析的强大平台。通过处理婴儿哭声，我们生成了详细的可视化效果，包括波形图、频谱图和声谱图。这些工具揭示了信号的时域和频域特征，适用于语音、生物声学或医疗诊断。

参考

• tuneR文档
• seewave文档
• seewave笔记(第1部分)
• seewave笔记(第2部分)
• R在数字信号处理中的温和介绍
• R声音分析教程
• R中音频文件处理基础
