1 芯片介绍

1.1 简介

        W55MH32 是 WIZnet 新推出的高性能以太网单片机。它采用高性能 Arm® Cortex-M3 内核，主频最高达 216MHz，内置 1024KB FLASH、96KB SRAM 。尤为突出的是，其搭载 WIZnet TCP/IP offload 引擎（TOE），集成全硬件 TCP/IP 协议栈、MAC 及 PHY ，还配备 32KB 独立以太网收发缓存，供 8 个硬件 socket 使用，是真正的All-in-One解决方案。

1.2 系统框架

        W55MH32芯片支持丰富的外部接口，包括GPIO、ADC、UART、SPI、I2S、I2C和SDIO等，便于与传感器、执行器和其他外围设备进行连接和交互。这些特性使得W55MH32芯片适用于各种需要高效网络通信和数据处理的应用场景，如智能家居、工业自动化、智能电网等。

1.3 资源

• 封装
  • W55MH32L:100QFN(12x12mm)
  • W55MH32Q:68QFN(8x8mm)
• 32位Arm Cortex-M3核心，主频最高可达216MHz
• 1024KB FLASH，96KB SRAM
• 3个12位ADC，2个12位DAC
• 12通道DMA控制器
• 10/100兆以太网MAC和PHY
  • 全硬件TCP/IP协议栈，支持：TCP，UDP，ICMP，IPv4，ARP，IGMP，PPPoE
  • 8个独立的硬件socket
  • 独立32KB以太网收发缓存
  • 支持自动协商
  • LED状态显示
• 最多66个多功能双向IO口，全部可映射到16个外部中断上。
• 17个定时器
  • 10个通用定时器
  • 2个带死区控制的高级定时器
  • 2个基本定时器
  • 2个看门狗定时器
  • 1个系统滴答定时器
• 最多12个通信接口
  • 2个I2C接口
  • 5个USART接口
  • 2个SPI接口，1个带I2S接口复用
  • 1个CAN接口
  • 1个USB2.0全速接口（可选内部1.5K上拉电阻）
  • 1个SDIO接口
• 支持硬件加密算法单元(DES、AES、SHA等）

器件一览表

1.4 引脚分布

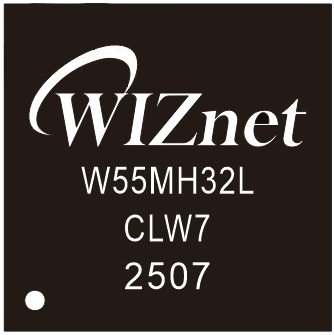

W55MH32L 引脚分布

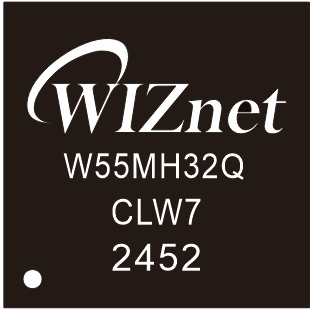

W55MH32Q 引脚分布

2 开发板介绍

2.1 W55MH32L-EVB

2.1.1 简介

        W55MH32L-EVB 是基于 W55MH32L 芯片开发的一款功能丰富的开发板，已将芯片上的所有外设和IO引出，方便评估芯片和学习。

W55MH32L-EVB 正面

W55MH32L-EVB背面

2.1.2 板载资源

        开发板集成了TF 卡座，温湿度传感器，EEPROM，用户按钮，用户 LED 等外设，资源丰富。还有一套 ARDUINO 插排，可以外接 ARDUINO 接口的扩展板，无论是开发板自身的功能性和兼容性，还是拓展性都非常强大。

        此外，开发板上还集成了一个 WIZ-Link 仿真器，支持调试，程序下载以及虚拟串口功能，再也无须外接仿真器和串口调试工具，只需一根TYPE C数据线和一块开发板即可轻松搞定单片机+以太网部分的学习内容。

W55MH32L-EVB 硬件资源配置图

W55MH32L-EVB 硬件资源配置表

2.2 W55MH32Q-EVB

2.2.1 简介

W55MH32Q-EVB 是基于 W55MH32Q 芯片开发的一款最小系统板。

W55MH32Q-EVB 正面

W55MH32Q-EVB 背面

2.2.2 板载资源

        这款芯片将所有IO均引出至开发板排针，其强大的功能可充分满足绝大多数嵌入式应用场景与开发需求。芯片尺寸精巧，极大地方便了芯片测试及功能评估。同时，开发板集成了WIZ - Link仿真器，具备调试、程序下载以及虚拟串口功能。用户无需再外接仿真器和串口调试工具，仅通过一根TYPE C数据线，便能轻松实现日志打印与程序下载。如此一来，利用该开发板评估芯片功能变得极为便捷高效，为开发者带来了极大的便利。

W55MH32Q-EVB 硬件资源配置图

W55MH32Q-EVB 硬件资源配置表

3 参考资料

请进入http://www.w5500.com/ 获取最新参考资料。
