UML用例分析与用例规约表：以聊天室软件为例

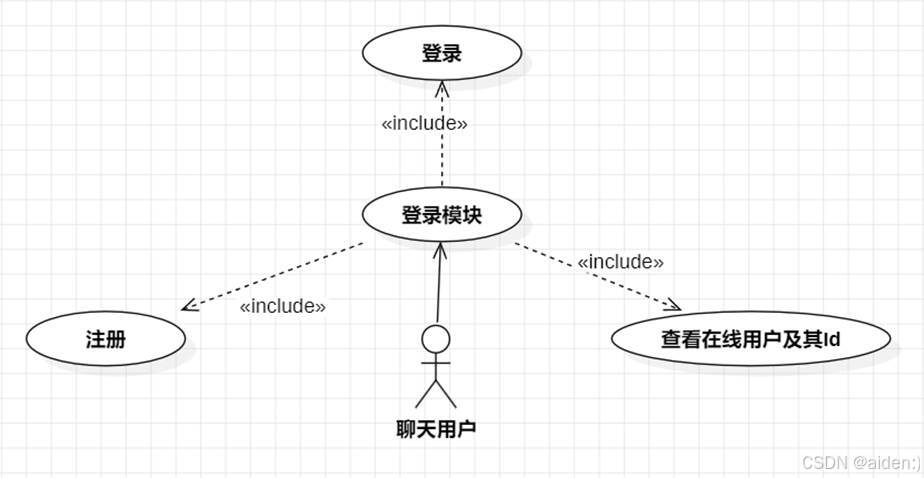

用例编号

CR_Login01

用例名称

登录功能

功能描述

用户通过输入用户名和密码进行系统登录，系统验证用户身份并记录登录信息，同时更新用户在线状态为“ONLINE”。

执行者

聊天用户

前置条件

用户已进入聊天系统登录界面。

后置条件

用户成功登录后进入聊天主界面，或登录失败返回相应提示。

涉众利益

用户能够通过有效的身份验证登录系统，保障账户安全，同时方便查看在用户信息进行交流互动。

基本路径

1. 用户在登录界面输入用户名和密码。

2. 系统验证用户名和密码是否正确。

3. 若正确，则记录用户的登录者信息（如更新登录时间、设置在线状态等），并将用户重定向至聊天主界面。

扩展

1. 用户名或密码输入错误，系统提示“用户名或密码错误”，并允许用户重新输入。

2. 用户名或密码为空，系统提示“用户名或密码不能为空”，并要求用户补全信息。

字段列表

用户名、密码、登录时间、在线状态。

业务规则

1. 用户名和密码不能为空。

2. 用户名和密码必须匹配系统中存储的记录。

3. 登录成功后，用户的在线状态应更新为“ONLINE”。

4. 登录成功后，记录用户的登录时间。

备注

无

用例编号

CR_Register01

用例名称

注册功能

功能描述

用户通过输入注册信息（如用户名、密码等）创建新账户，系统验证信息的合法性并保存至用户表中，同时记录注册时间。

执行者

聊天用户

前置条件

用户已进入聊天系统注册界面。

后置条件

用户成功注册后自动跳转至登录界面，或注册失败返回相应提示。

涉众利益

用户能够通过注册功能创建新账户，方便进入聊天系统与其他用户交流互动。

基本路径

1. 用户在注册界面输入用户名、密码等必要信息。

2. 系统验证输入信息是否合法（如用户名是否已存在、密码是否符合强度要求等）。

3. 若合法，则将用户信息保存至数据库，并记录注册时间。

4. 注册成功后，提示用户并跳转至登录界面。

扩展

1. 用户名已存在，系统提示“用户名已存在”，并允许用户重新输入。

字段列表

用户名、密码、注册时间、在线状态（默认为“ONLINE”）。

业务规则

1. 用户名必须唯一且不为空。

2. 注册成功后，用户的在线状态默认为“ONLINE”。

备注

无

用例编号

CR_OnlineUsers01

用例名称

查看在线用户及其id

功能描述

已登录的用户可以查看当前所有在线用户的用户名及其id，方便用户选择聊天对象。

执行者

聊天用户

前置条件

用户已成功登录聊天系统。

后置条件

用户查看到当前在线用户列表及其id，或无在线用户时提示“暂无在线用户”。

涉众利益

用户能够方便地了解当前在线的用户信息，便于选择聊天对象进行交流互动。

基本路径

1. 用户登录成功。

2. 系统查询数据库中状态为“ONLINE”的用户信息。

3. 若存在在线用户，则将用户名及其id展示给用户。

4. 若无在线用户，提示“暂无在线用户”。

扩展

无

字段列表

用户id、用户名。

业务规则

只展示当前处于“ONLINE”状态的用户及其id。

备注

无

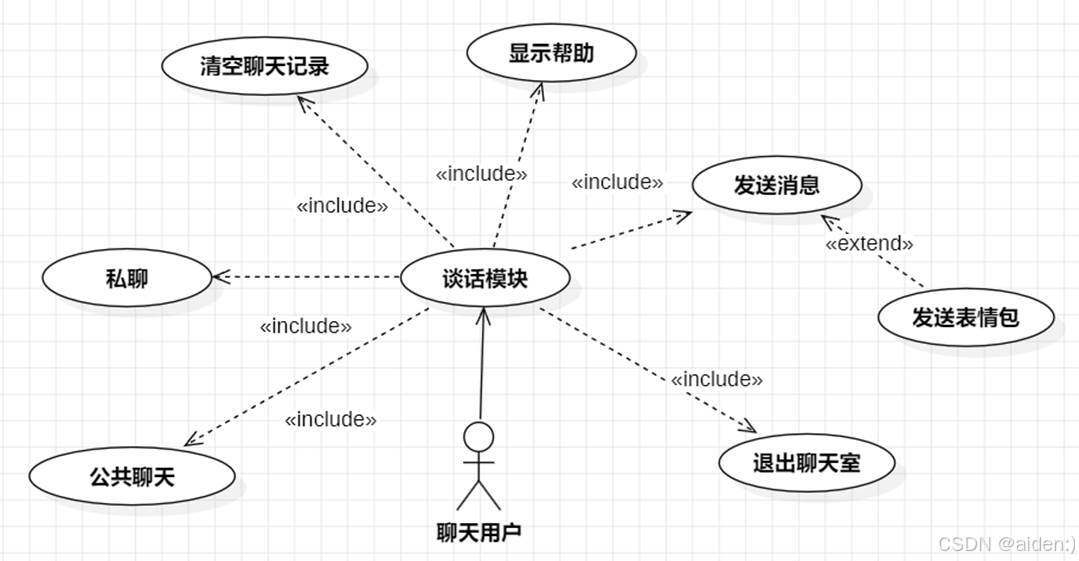

用例编号

CR_PublicChat01

用例名称

公共聊天

功能描述

用户可以在公共聊天室中发送和接收所有人的消息。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

用户可以查看和发送公共聊天室中的消息。

涉众利益

用户能够与所有在线用户进行公开交流，扩大交流范围。

基本路径

1. 用户进入公共聊天室。

2. 用户可以查看公共聊天室中的历史消息（如有）。

3. 用户可以发送消息至公共聊天室。

4. 所有在线用户都能看到该消息。

扩展

无。

字段列表

发送者ID、消息内容、发送时间。

业务规则

消息内容不能为空，发送者必须是系统中的有效用户。

备注

无

用例编号

CR_PrivateChat01

用例名称

私聊

功能描述

用户可以与其他用户进行一对一的私密聊天。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面，且目标用户在线。

后置条件

私聊窗口打开，用户可以与目标用户进行私密对话。

涉众利益

用户能够与其他用户进行私密交流，保护隐私。

基本路径

1. 用户选择私聊功能。

2. 用户选择一个在线用户作为聊天对象。

3. 系统验证目标用户在线状态。

4. 系统打开私聊窗口，用户可以开始对话。

扩展

无

字段列表

发送者ID、接收者ID、消息内容、发送时间。

业务规则

1. 私聊对象必须是系统中的有效用户。

2. 私聊对象必须处于在线状态。

备注

无

用例编号

CR_ClearChat01

用例名称

清空聊天记录

功能描述

允许用户清空当前聊天窗口的聊天记录，包括私聊和公共聊天记录。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

聊天窗口显示为空，所有聊天记录被清空。

涉众利益

用户可以随时清空聊天记录，保持聊天界面整洁。

基本路径

1. 用户选择清空聊天记录功能。

扩展

无

字段列表

无直接字段操作。

业务规则

清空操作不可恢复。

备注

无

用例编号

CR_ShowHelp01

用例名称

显示帮助文件

功能描述

为用户提供了一套帮助文件，指导如何使用聊天系统的各项功能。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

显示帮助文件内容，用户了解如何使用系统功能。

涉众利益

用户能够快速上手使用聊天系统，提高用户体验。

基本路径

1. 用户选择显示帮助功能。

2. 系统加载并展示帮助文件内容。

扩展

帮助文件加载失败，系统提示“无法加载帮助文件，请稍后再试”。

字段列表

无直接字段操作。

业务规则

帮助文件内容需定期更新维护，确保信息准确性。

备注

无

用例编号

CR_SendMsg01

用例名称

发送消息

功能描述

用户可以向其他用户或公共聊天室发送文字消息。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

消息成功发送并显示在聊天窗口中，接收方收到消息。

涉众利益

用户能够与其他用户进行实时文字交流。

基本路径

1. 用户输入消息内容。

2. 用户点击发送按钮。

4. 系统将消息发送至指定接收方或公共聊天室。

扩展

无

字段列表

消息内容、发送时间、发送者ID、接收者ID（可选）。

业务规则

1.发送者和接收者必须是系统中的有效用户。

备注

无

用例编号

CR_SendEmoji01

用例名称

发送表情包

功能描述

用户可以选择并发送表情包，丰富聊天内容。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

表情包成功发送并显示在聊天窗口中，接收方收到表情包。

涉众利益

用户能够通过表情包表达情绪，增强聊天趣味性。

基本路径

1. 用户选择表情包功能。

2. 用户从表情包库中选择一个表情。

3. 用户点击发送按钮。

4. 系统将表情包发送至指定接收方或公共聊天室。

扩展

无

字段列表

表情包ID、发送时间、发送者ID、接收者ID（可选）。

业务规则

表情包必须是系统支持的格式。

备注

无

用例编号

CR_ExitChat01

用例名称

退出聊天室

功能描述

允许用户退出当前聊天室，返回登录界面或结束会话。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

用户退出聊天室，系统更新用户状态为“OFFLINE”。

涉众利益

用户能够正常退出聊天系统，确保账户安全。

基本路径

1. 用户选择退出聊天室功能。

2. 系统提示用户确认退出。

3. 用户确认后，系统更新用户状态并退出聊天界面。

扩展

用户取消操作，系统返回聊天界面，不执行退出操作。

字段列表

无直接字段操作。

业务规则

用户退出后，系统需记录退出时间并更新用户状态。

备注

无

用例编号

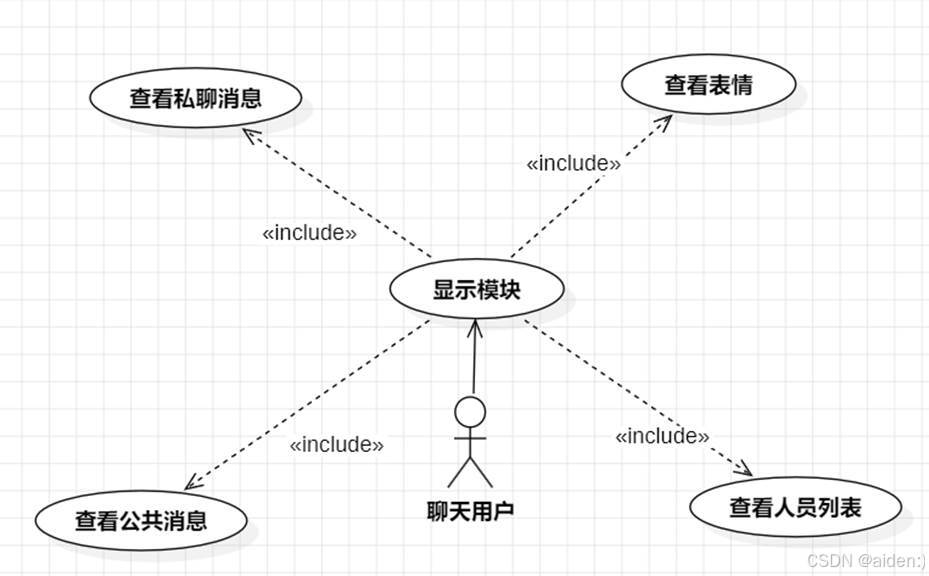

CR_ViewPublicMsg01

用例名称

查看公共消息

功能描述

用户可以查看系统发布的公共消息（如公告等）。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

显示系统发布的公共消息。

涉众利益

用户能够及时了解系统发布的最新公告和通知。

基本路径

1.用户选择查看公共消息功能。

扩展

无

字段列表

消息ID、消息内容、发布日期。

业务规则

只显示系统发布的公共消息。

备注

无

用例编号

CR_ViewPrivateMsg01

用例名称

查看私聊消息

功能描述

用户可以查看与特定用户之间的私聊消息历史记录。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

显示与选定用户的私聊消息历史。

涉众利益

用户能够回顾与特定用户的对话内容。

基本路径

1. 用户选择查看私聊消息功能。

2. 用户选择一个聊天对象。

3. 系统显示与该用户的私聊消息历史。

扩展

无相关扩展。

字段列表

消息ID、发送者ID、接收者ID、消息内容、发送时间。

业务规则

只显示用户与选定聊天对象之间的私聊消息。

备注

无

用例编号

CR_ViewEmojis01

用例名称

查看表情

功能描述

用户可以查看可用的表情列表，以便在聊天中使用。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

显示可用的表情列表。

涉众利益

用户能够方便地选择和使用表情丰富聊天内容。

基本路径

1. 用户选择查看表情功能。 2. 系统显示可用的表情列表。

扩展

无相关扩展。

字段列表

表情ID、表情内容。

业务规则

显示系统支持的所有表情。

备注

无

用例编号

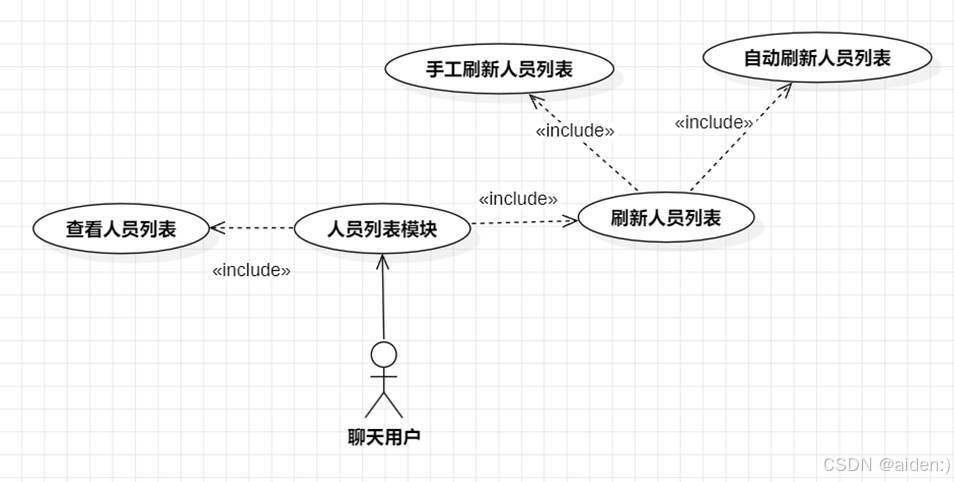

CR_ViewUserList01

用例名称

查看人员列表

功能描述

用户可以查看当前在线的用户列表，包括用户ID和昵称。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

显示当前在线的用户列表。

涉众利益

用户能够了解当前在线的用户，便于选择聊天对象。

基本路径

1. 用户选择查看人员列表功能。

2. 系统查询当前在线用户。

3. 系统显示在线用户列表，包括用户ID和昵称。

扩展

1. 无在线用户时，提示“暂无在线用户”。

字段列表

用户ID、昵称、在线状态。

业务规则

只显示当前处于“ONLINE”状态的用户。

备注

无

用例编号

CR_ViewUserList01

用例名称

查看人员列表

功能描述

用户可以查看当前在线的所有聊天人员名称，方便选择聊天对象。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

显示当前在线的聊天人员名称列表。

涉众利益

用户能够快速了解当前在线的人员，便于发起聊天。

基本路径

1. 用户选择查看人员列表功能。

2. 系统查询当前在线用户信息。

3. 系统显示在线用户名称列表。

扩展

若无在线用户，系统提示“暂无在线用户”。

字段列表

用户ID、昵称、在线状态。

业务规则

只显示当前处于“ONLINE”状态的用户名称。

备注

无

用例编号

CR_RefreshUserList01

用例名称

刷新人员列表

功能描述

用户可以自动或手动刷新人员列表，以获取最新的在线人员信息。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

人员列表更新为最新的在线用户信息。

涉众利益

用户能够及时获取最新的在线人员信息，不错过任何潜在的聊天对象。

基本路径

1. 用户选择刷新人员列表功能（手动刷新）或系统自动触发刷新（自动刷新）。 2. 系统重新查询当前在线用户信息。

3. 系统更新并显示最新的在线用户名称列表。

扩展

1. 刷新失败，系统提示“刷新失败，请稍后再试”。

字段列表

用户ID、昵称、在线状态。

业务规则

1. 系统定期自动刷新人员列表（如每分钟刷新一次）。

2. 用户也可随时手动触发刷新操作。

备注

无

用例编号

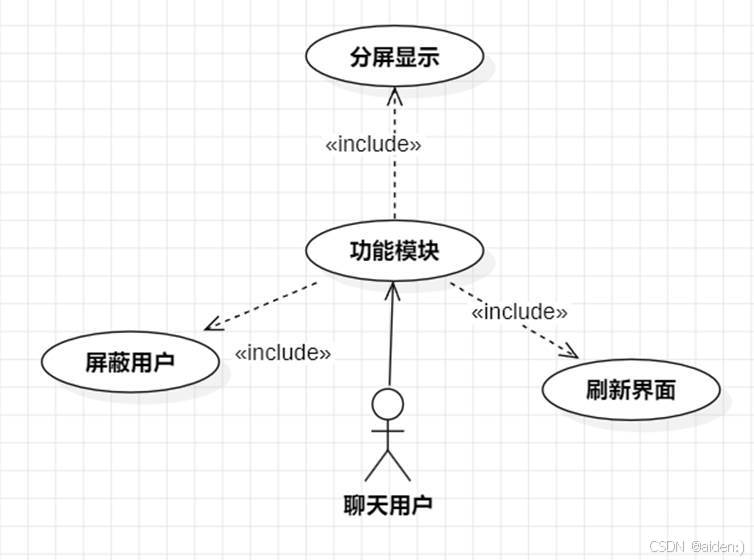

CR_BlockUser01

用例名称

屏蔽用户

功能描述

用户可以屏蔽特定用户，使其消息不再显示。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

被屏蔽用户的消息不再显示在用户聊天窗口中。

涉众利益

用户能够避免接收不想要的消息，提升聊天体验。

基本路径

1. 用户选择屏蔽用户功能。

2. 用户选择要屏蔽的用户。

3. 系统将选定用户添加到屏蔽列表。

扩展

无

字段列表

被屏蔽用户ID、屏蔽状态。

业务规则

屏蔽操作仅影响当前用户对被屏蔽用户的消息显示。

备注

无

用例编号

CR_SplitScreen01

用例名称

分屏显示

功能描述

用户可以开启分屏显示模式，将不同的聊天窗口并排显示。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

聊天界面切换为分屏显示模式。

涉众利益

用户能够同时查看多个聊天窗口，提高多任务处理效率。

基本路径

1. 用户选择分屏显示功能。

2. 系统调整界面布局为分屏模式。

扩展

无

字段列表

分屏模式设置。

业务规则

用户可以分屏显示。

备注

无

用例编号

CR_RefreshUI01

用例名称

刷新界面

功能描述

用户可以刷新聊天界面，以获取最新的聊天内容和状态更新。

执行者

聊天用户

前置条件

用户已登录并处于聊天界面。

后置条件

聊天界面显示最新的内容和状态。

涉众利益

用户能够及时获取最新的聊天信息和系统状态。

基本路径

1. 用户选择刷新界面功能。

2. 系统重新加载聊天内容和状态。

扩展

无

字段列表

无直接字段操作。

业务规则

系统定期自动刷新界面，用户也可随时手动触发刷新操作。

备注

无
