java 设计模式_结构型_7桥接模式

7.桥接模式

一、什么是桥接模式
将实现与抽象放在两个不同的类层次中，使两个层次可以独立改变。它是一种结构型设计模式。
Bridge 模式基于类的最小设计原则，通过使用封装、聚合及继承等行为让不同的类承担不同的职责。它的主要特点是把抽象(Abstraction)与行为实现(Implementation)分离开来，从而可以保持各部分的独立性以及应对他们的功能扩展。

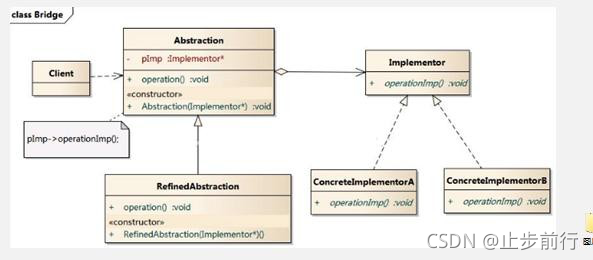

二、原理图

原理类图说明：

• Client 类：桥接模式的调用者
• 抽象类(Abstraction)：维护了 Implementor，即它的实现类 ConcreteImplementorA/B，二者是聚合关系， Abstraction充当桥接
• RefinedAbstraction：是 Abstraction 抽象类的子类
• Implementor：行为实现类的接口
• ConcreteImplementorA /B：行为的具体实现类
• 这里的抽象类和接口是聚合的关系，其实也是调用和被调用关系

三、具体需求
1.手机操作问题

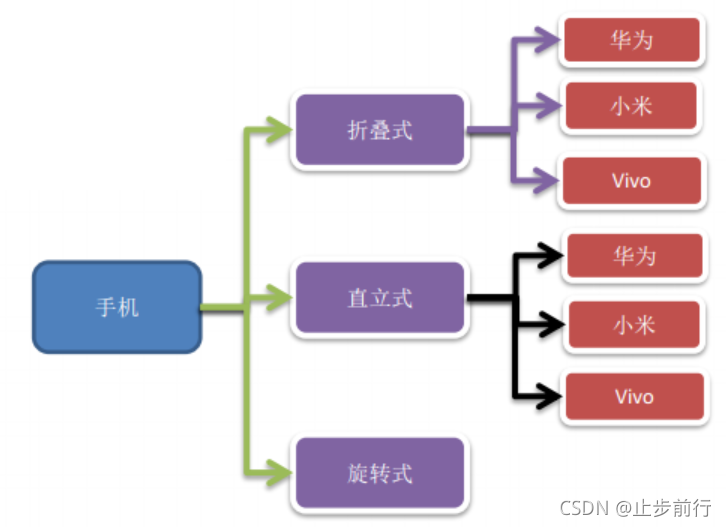

现在对不同手机类型的不同品牌实现操作编程，比如：开机、关机、上网，打电话等。如图：

2. 传统方案

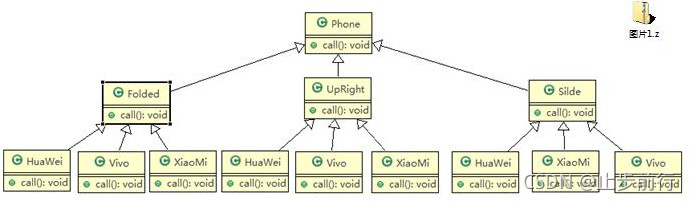

思路分析 - 类图

传统方式分析

• 扩展性问题（会产生类爆炸），如果我们再增加手机的样式（旋转式），就需要增加各个品牌手机的类，同样如果我们增加一个手机品牌，也要在各个手机样式类下增加
• 违反了单一职责原则，当我们增加手机样式时，要同时增加所有品牌的手机，这样增加了代码维护成本
• 解决方案-使用桥接模式

3. 桥接模式方案
使用桥接模式改进传统方式，让程序具有更好的扩展性

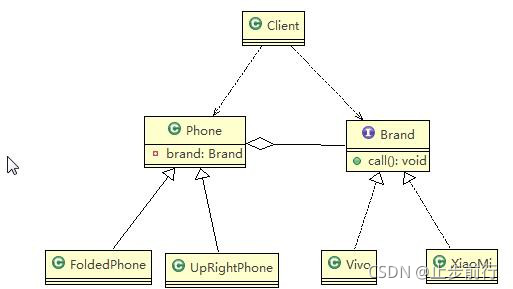

思路分析 - 类图

编码：

package com.qfedu.mode.bridge;


/**
* 品牌接口
*
* @ClassName Brand
* @Author ykx
* @Date 2022/10/22 19:06
* @Version 1.0
*/
public interface Brand {
    void open();


    void call();


    void close();
}

品牌接口实现类vivo：

package com.qfedu.mode.bridge;


/**
* @ClassName Vivo
* @Author ykx
* @Date 2022/10/22 19:07
* @Version 1.0
*/
public class Vivo implements Brand {
    @Override
    public void open() {
        System.out.println("vivo手机开机");
    }


    @Override
    public void call() {
        System.out.println("vivo手机打电话");
    }


    @Override
    public void close() {
        System.out.println("vivo手机关机");
    }
}

xiaomi：

package com.qfedu.mode.bridge;


/**
* @ClassName Xiaomi
* @Author ykx
* @Date 2022/10/22 19:08
* @Version 1.0
*/
public class Xiaomi implements Brand {
    @Override
    public void open() {
        System.out.println("xiaomi手机开机");
    }


    @Override
    public void call() {
        System.out.println("xiaomi手机打电话");
    }


    @Override
    public void close() {
        System.out.println("xiaomi手机关机");
    }
}

抽象类Phone：

package com.qfedu.mode.bridge;


/**
* @ClassName Phone
* @Author ykx
* @Date 2022/10/22 19:09
* @Version 1.0
*/
public abstract class Phone {
    private Brand brand;//聚合


    public Phone(Brand brand) {
        this.brand = brand;
    }


    public void open() {
        this.brand.open();
    }


    public void close() {
        this.brand.close();
    }


    public void call() {
        this.brand.call();
    }


}

不同样式的手机（Folder折叠式）：

package com.qfedu.mode.bridge;


/**
* @ClassName FoldedPhone
* @Author ykx
* @Date 2022/10/22 19:11
* @Version 1.0
*/
public class FoldedPhone extends Phone {
    public FoldedPhone(Brand brand) {
        super(brand);
    }


    public void open() {
        super.open();
        System.out.println("折叠样式手机");
    }


    public void close() {
        super.close();
        System.out.println("折叠样式手机");
    }


    public void call() {
        super.call();
        System.out.println("折叠样式手机");
    }


}

直立样式（Upright）

package com.qfedu.mode.bridge;


/**
* @ClassName UprightPhone
* @Author ykx
* @Date 2022/10/22 19:12
* @Version 1.0
*/
public class UprightPhone extends Phone {
    public UprightPhone(Brand brand) {
        super(brand);
    }


    public void open() {
        super.open();
        System.out.println("直立手机");
    }


    public void close() {
        super.close();
        System.out.println("直立手机");
    }


    public void call() {
        super.call();
        System.out.println("直立手机");
    }
}

客户端测试类：（红色部分分别可构造不同的手机样式与品牌）

public class BridgeTest {
    public static void main(String[] args) {
        Phone phone = new FoldedPhone(new Xiaomi());
        phone.call();
    }
}
