OpenCV计算机视觉实战（11）——边缘检测详解

0. 前言

边缘检测能够将图像中最关键的轮廓与结构清晰呈现。从一阶梯度的 Sobel 算子，到二阶导数的 Laplacian，再到集平滑、非极大值抑制与双阈值连接于一体的 Canny 算法，三者各有千秋，共同构筑了边缘检测的基石。本节将深入探索 OpenCV 中三大经典边缘检测算子：Sobel 算子、Laplacian 与 Canny 算法，并详细介绍每种方法的实现细节与优化技巧。

1. Sobel 算子与方向梯度

1.1 Sobel 算子简介

Sobel 算子通过对图像执行一阶导数运算，计算水平方向和垂直方向的梯度，从而提取边缘，能同时滤除高频噪声与提取梯度信息。它不仅告诉我们“哪里有边缘”，更指明了“边缘朝哪个方向”——非常适合做纹理分析、特征描述、甚至流场估计的第一步。可以分别获取 Gx ( x 方向梯度)、Gy (y 方向梯度)，再合成强度图或直接根据方向信息进行后续处理。

1.2 实现过程

(1) 噪声与纹理权衡：

• 高斯平滑 (ksize ≈ 5, alpha ≈ 1.0)：抑制图像中细小噪声，但会稍微模糊纹理
• 中值滤波 (cv2.medianBlur)：对椒盐噪声更有效，但对细节损伤较小
• 根据场景选择：工业检测用高斯，中值或双边滤波；医学影像则可考虑更强的噪声抑制

(2) 梯度计算细节：

• dx=1, dy=0：提取水平方向的亮度变化，突出垂直边
• dx=0, dy=1：提取垂直方向的亮度变化，突出水平边
• 卷积核大小 (ksize=3 vs 5)：3×3 速度更快，5×5 更平滑

(3) 梯度合成与可视化：

• 绝对值转换后，不同通道的梯度可做彩色叠加：

  sobel_color = cv2.merge([abs_x, abs_y, np.zeros_like(abs_x)])


• 方向图： theta = arctan2(Gy, Gx) 可绘制 Pseudo-color 方向图，辅助分割

import cv2
import numpy as np

# 1. 读取并灰度化
img = cv2.imread('10.jpeg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 可选降噪
blur = cv2.GaussianBlur(gray, (5, 5), 1.4)

# 2. 计算 Sobel 梯度
# 参数 ksize=3 指定 Sobel 卷积核大小
grad_x = cv2.Sobel(blur, cv2.CV_16S, dx=1, dy=0, ksize=3)
grad_y = cv2.Sobel(blur, cv2.CV_16S, dx=0, dy=1, ksize=3)

# 3. 转换为绝对值并归一化
abs_x = cv2.convertScaleAbs(grad_x)
abs_y = cv2.convertScaleAbs(grad_y)
sobel_combined = cv2.addWeighted(abs_x, 0.5, abs_y, 0.5, 0)

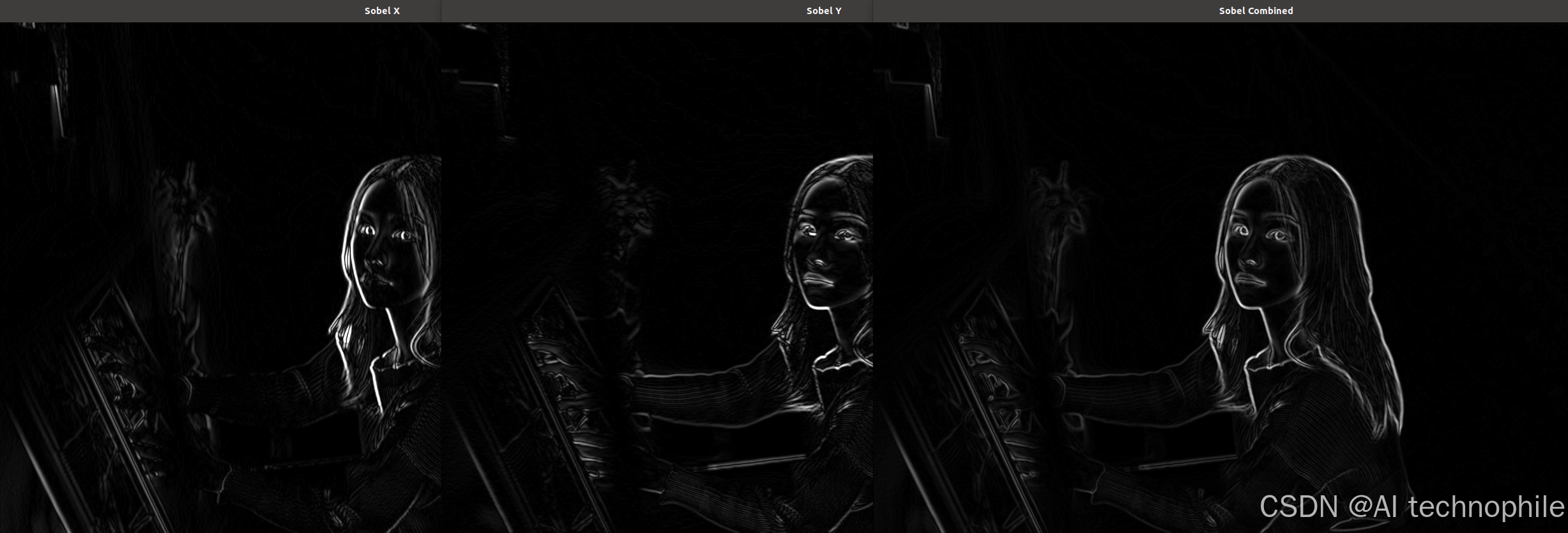

# 4. 显示结果
cv2.imshow('Original', img)
cv2.imshow('Sobel X', abs_x)
cv2.imshow('Sobel Y', abs_y)
cv2.imshow('Sobel Combined', sobel_combined)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

• cv2.Sobel(src, ddepth, dx, dy, ksize)

  • src：输入图像(建议先降噪)
  • ddepth：输出图像深度，CV_16S 可避免溢出后再转换
  • dx, dy：分别指定求导的方向
  • ksize：Sobel 卷积核大小(常用 3 或 5)

• cv2.convertScaleAbs(src)：将带符号图像转换为无符号 8 位图像，并计算绝对值，便于后续可视化

• cv2.addWeighted(src1, alpha, src2, beta, gamma)：对两幅图像按权重线性叠加，dst = src1*alpha + src2*beta + gamma，常用于合成 x、y 梯度

2. Laplacian 边缘检测

2.1 Laplacian 算子简介

Laplacian 算子基于二阶导数，对亮度突变更为敏感，通过对图像应用 Laplacian 卷积核，能够在一次操作中同时获得所有方向的边缘，并且通过零交叉 (zero-crossing) 定位精确的边界。但由于二阶导数对噪声非常敏感，通常需要先进行平滑再做检测。

2.2 实现过程

(1) 高阶平滑：

• LoG (Laplacian of Gaussian)：先高斯再 Laplacian，可直接调用 cv2.GaussianBlur + cv2.Laplacian
• 也可用 cv2.filter2D 自定义 LoG 卷积核，一步到位

(2) 零交叉检测：

• 在 lap 图中，像素值符号变化(正→负)即为边缘
• 可通过扫描 3×3 邻域，判断中心像素与邻居异号来定位“零交叉点”

(3) 阈值筛选与细化：

• 首次检测后，用 cv2.threshold 去除微弱响应
• 再做形态学细化 (cv2.ximgproc.thinning) 得到单像素宽度边缘

import cv2
import numpy as np

# 1. 读取与 LoG 平滑
img = cv2.imread('10.jpeg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
blur_log = cv2.GaussianBlur(gray, (7, 7), sigmaX=2)
lap = cv2.Laplacian(blur_log, cv2.CV_16S, ksize=3)
lap_abs = cv2.convertScaleAbs(lap)

# 2. 零交叉检测（简易实现）
zero_cross = np.zeros_like(lap, dtype=np.uint8)
for y in range(1, lap.shape[0]-1):
    for x in range(1, lap.shape[1]-1):
        patch = lap[y-1:y+2, x-1:x+2]
        if np.min(patch) < 0 < np.max(patch):
            zero_cross[y, x] = 255

# 3. 细化边缘
thinned = cv2.ximgproc.thinning(zero_cross)

# 4. 显示
cv2.imshow('Laplacian', lap_abs)
cv2.imshow('Zero Crossing', zero_cross)
cv2.imshow('Thinned Edges', thinned)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

• cv2.Laplacian(src, ddepth, ksize)：计算二阶导数，ksize 越大，对噪声抑制越好但细节越模糊
• 零交叉：检测符号变化来定位精确边缘点，是 LoG 方法的经典后处理
• cv2.ximgproc.thinning(src)：细化算法，将二值边缘收敛为单像素宽度

3. Canny 算法

3.1 Canny 算法简介

Canny 算法集平滑、梯度、非极大值抑制与双阈值连接于一体，是产业、科研常用的边缘检测算法。合理调参与后处理，能在保持细节的同时，极大抑制噪声与伪边缘。

3.2 实现过程

(1) 高斯平滑：

• 使用 cv2.GaussianBlur，核大小与 sigma 需配合调整：
• 较大核与 sigma：去噪更多，但细节丢失
• 较小核与 sigma：保留细节，但噪声多

(2) 非极大值抑制 (Non-Maximum Suppression, NMS) 剖析：

• Canny 内部已实现，但了解其原理有助于后续定制：
  • 根据梯度方向，将像素与梯度方向上的两个邻居比较
  • 保留局部最大值，抑制非极大响应
• 可自定义 NMS，加入方向高精度分桶 ( 8 个方向)，进一步细化

(3) 双阈值与边缘连接：

• threshold1 (低阈值) 与 threshold2 (高阈值)
• 一般建议 threshold2 ≈ 2~3 × threshold1

(4) (可选)自适应阈值：

• 可先计算图像梯度的全局统计量，再动态设置低高阈值
• 或根据图像直方图 Otsu 自动选阈，再衍生双阈值

import cv2

# 1. 读取并灰度化
img = cv2.imread('input.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# 2. Gaussian 平滑
blur = cv2.GaussianBlur(gray, (5, 5), 1.4)

# 3. Canny 边缘检测
low_thresh = 50
high_thresh = 150
edges = cv2.Canny(blur, low_thresh, high_thresh, apertureSize=3, L2gradient=True)

# 4. 显示结果
cv2.imshow('Original', img)
cv2.imshow('Canny Edges', edges)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

• cv2.Canny(image, threshold1, threshold2, apertureSize, L2gradient)：
  • threshold1：较低阈值，用于连接边缘
  • threshold2：较高阈值，定义强边缘
  • apertureSize：Sobel 卷积核大小，常用 3
  • L2gradient=True：使用更精确的欧氏梯度 ($\sqrt{(d{x}^2+d{y}^2)}$) 替代 L1 范数

小结

在本节中，我们系统介绍了三大经典边缘检测算子，包括 Sobel 算子：一阶导数平衡了噪声抑制与边缘提取，结合方向信息可用于纹理分析与车道检测；Laplacian 算子：二阶导数对微小亮度突变尤为敏感，配合零交叉和细化技术，可精确捕捉任意方向的细节边缘；Canny 算法：集成多阶段处理与双阈值策略，通过多尺度融合与自适应阈值优化，达到抗噪与细节兼顾的卓越效果。
