在上篇文章中（网络之路06：MSR810-W的高级设置简介），我们介绍了一些MSR810-W区别于普通家用路由器的高级功能，主要是一些WEB页面展示的配置项。在介绍的过程中，我们也发现了，有不少官网介绍的产品特点功能在WEB页面上是没有介绍的，对于一些高级功能，那就需要在命令行（Command Line Interface，CLI）进行配置了。

3、认识设备命令行

首先，我们先大概看一下MSR810-W这台设备可以支持哪些软件功能，可以通过以下链接进行查看。

https://www.h3c.com/cn/d_202301/1750183_30005_40.htm#_Toc123235443

可以看到，按业务类型大概可以分为局域网协议、广域网协议、IP服务、非IP服务、IP应用、IP路由、MPLS、SD-WAN特性、IPv6、AAA、防火墙、安全技术、可靠性、二层QoS、流量监管、拥塞管理、拥塞避免、流量整形、SIP、网络管理、本地管理、用户接入管理等等。

3.1、通过Console接口登录设备

我们先从最基础的部分开始，那就是登录设备的命令行。在这之前，我们要先给设备接好线。

在上图中，我们分别在设备的CONSOLE接口、WAN接口（GE0）和LAN接口（GE2）都插了线，这3个接口都是RJ-45类型的网线口，WAN接口和LAN接口（GE0-GE4）可以直接插网线，但是CONSOLE接口需要使用指定的Console线。

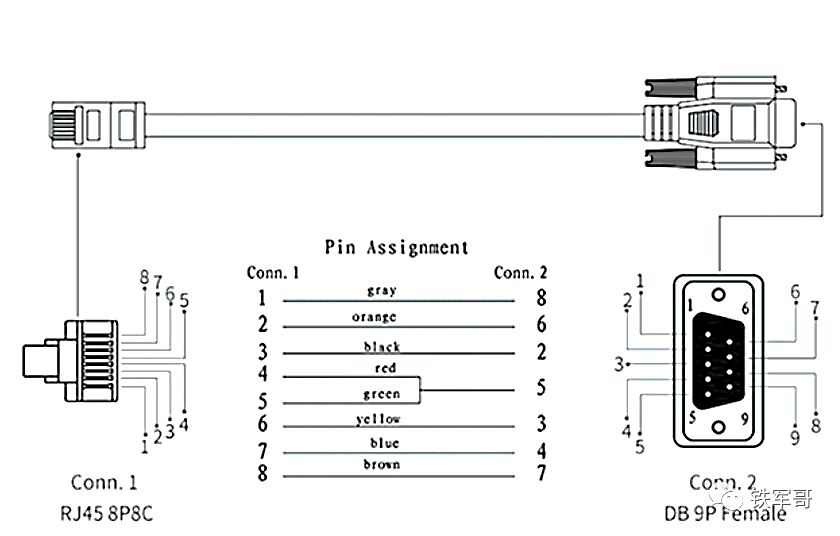

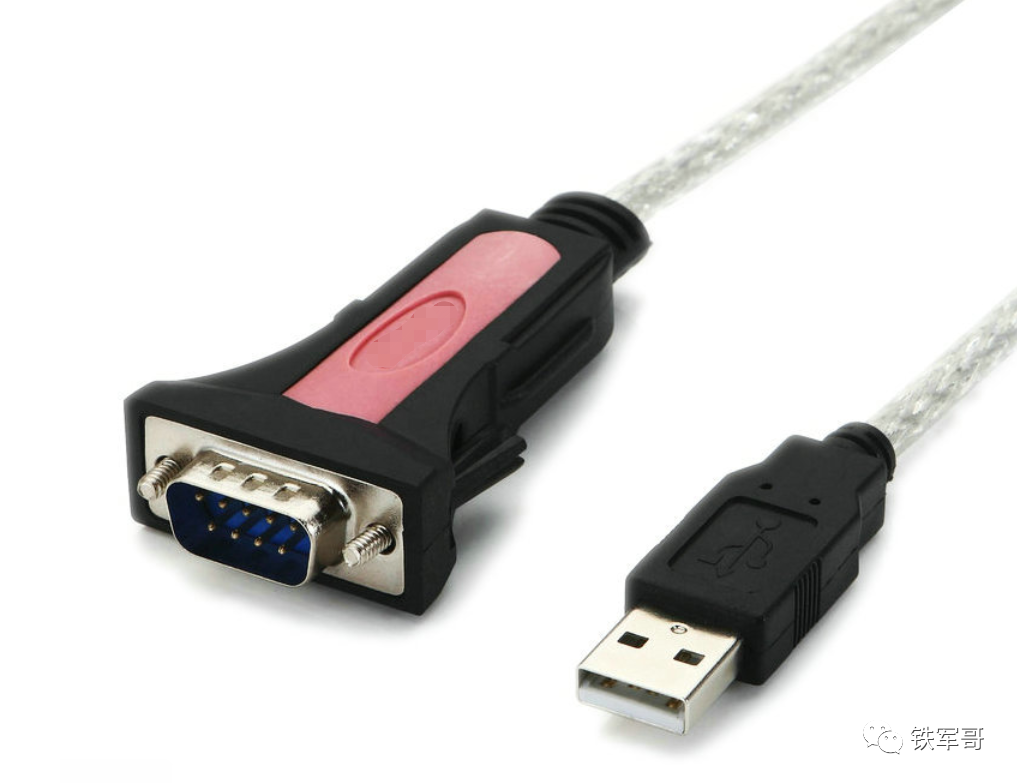

如上图所示，设备自带的Console线的一端是RJ-45网线口，另一端是RS-232的9针串口（DB9母口），需要电脑上带有串口（一般台式机会有，笔记本基本看不到了）；或者通过USB转串口线来转接使用，一般是下面这种转接线。

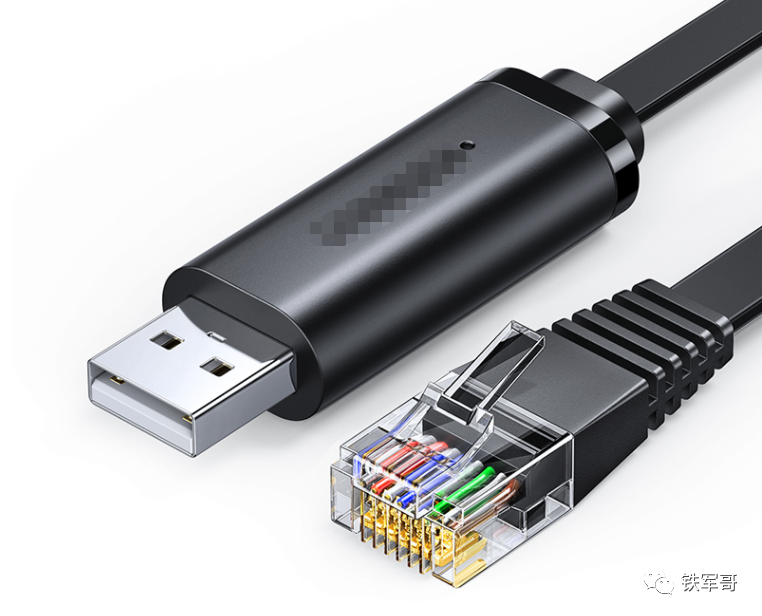

也就是说，对于笔记本电脑，一般要组合使用前面提到的这两种类型的线。当然，也可以一步到位，直接使用USB转RJ45的串口线，就是我现在用的这种。

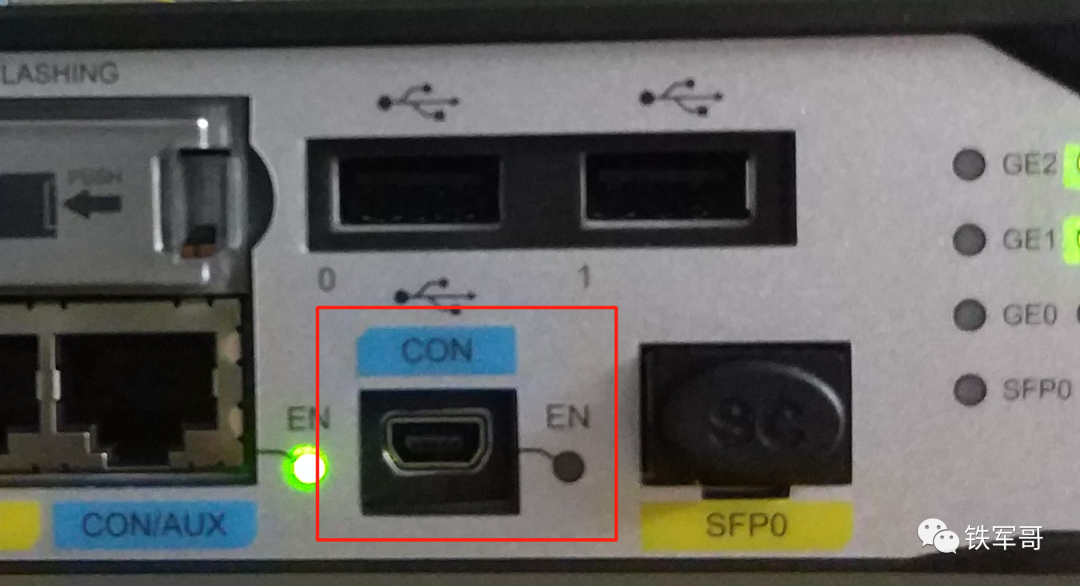

有部分设备更新了使用Micro-USB的Console接口，可以使用扁口的USB线进行配置操作。

接好线之后，就可以通过软件登录设备了。出于版权的问题，现在已经不建议使用破解版的CRT和Xshell了，避免给公司惹祸上身。可以使用PuTTY或超级终端，也可以和我一样，使用MobaXterm软件，之前也介绍过（HCL与Pipe、Autoit和MobaXterm的组合使用）。

以使用Console接口为例，我们先点击“Sessions”菜单下面的“New Session”来新建一个会话，协议选择“Serial”，“Serial port”在驱动安装正常的情况下可以直接下拉选择，速率保持默认的9600，将“Flow control”流控选项修改为“None”，否则会无法交互。

如果使用其他软件，也请参考如上设置：Data bits/数据位，9；Stop Bits/停止位，1；Parity/奇偶校验，无；Flow control/流控，无。

远程登录一般指通过网络登录设备，只能在设备正常加载且运行正常的情况下才能使用，而使用Console除了接入位置受Console线长短的限制之外，功能是最完整的。比如可以看到完整的设备加载过程：

System is starting...Press Ctrl+D to access BASIC-BOOTWARE MENUBooting Normal Extended BootWareDo you want tocheck SDRAM? [Y/N]*****************************************************************************                                                                          **                   H3C MSR810 BootWare, Version1.50                      **                                                                          *****************************************************************************Copyright (c) 2004-2017New H3C Technologies Co., Ltd.CompiledDate       : Mar 202017CPU ID              : 0xaCPU L1 Cache        : 32KBCPU L2 Cache        : 256KBMemoryType         : DDR3 SDRAMMemorySize         : 1024MBFlash Size          : 256MBPCB Version         : 2.0BootWare Validating...Press Ctrl+B toaccessEXTENDED-BOOTWARE MENU...Loading the main image files...Loading file flash:/msr810-cmw710-system-r0605p18.bin.........................................................Done.Loading file flash:/msr810-cmw710-wifidog-r0605p18.bin...Done.Loading file flash:/msr810-cmw710-wwd-r0605p18.bin...Done.Loading file flash:/msr810-cmw710-security-r0605p18.bin....Done.Loading file flash:/msr810-cmw710-voice-r0605p18.bin....Done.Loading file flash:/msr810-cmw710-data-r0605p18.bin......Done.Loading file flash:/msr810-cmw710-boot-r0605p18.bin.........Done.Image file flash:/msr810-cmw710-boot-r0605p18.bin isself-decompressing.....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................Done.System image is starting...Cryptographic Algorithms Known-Answer Tests are running ...CPU 0of slot 0:Starting Known-Answer tests in the user space.Known-answer testforSHA1 passed.Known-answer testfor SHA224 passed.Known-answer testfor SHA256 passed.Known-answer testfor SHA384 passed.Known-answer testfor SHA512 passed.Known-answer testfor HMAC-SHA1 passed.Known-answer testfor HMAC-SHA224 passed.Known-answer testfor HMAC-SHA256 passed.Known-answer testfor HMAC-SHA384 passed.Known-answer testfor HMAC-SHA512 passed.Known-answer testfor AES passed.Known-answer testfor RSA(signature/verification) passed.Known-answer testfor RSA(encrypt/decrypt) passed.Known-answer testfor DSA(signature/verification) passed.Known-answer testfor random number generator passed.Known-Answer tests in the userspace passed.Starting Known-Answer tests in the kernel.Known-answer testfor AES passed.Known-answer testfor HMAC-SHA1 passed.Known-answer testforSHA1 passed.Known-answer testfor GCM passed.Known-answer testfor GMAC passed.Known-answer testfor random number generator passed.Known-Answer tests in the kernel passed.Starting Known-Answer tests in the engine.Known-answer testforSHA1 passed.Known-answer testfor HMAC-SHA1 passed.Known-answer testfor AES passed.Known-answer testfor RSA(signature/verification) passed.Known-answer testfor RSA(encrypt/decrypt) passed.Known-answer testfor DSA(signature/verification) passed.Known-answer testfor random number generator passed.Known-Answer tests in the engine passed.Cryptographic Algorithms Known-Answer Tests passed.Line con0 is available.Press ENTER toget started.

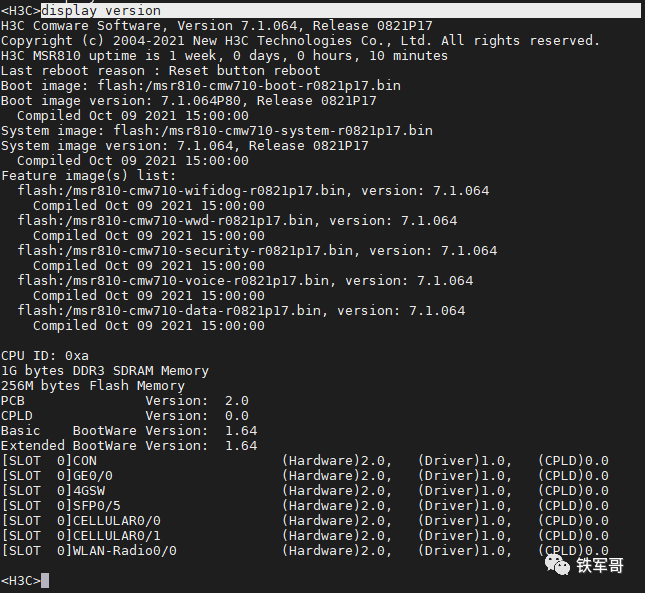

按回车进入设备命令行，比如说我们可以通过命令查看设备的版本信息，命令是display version，直译就是“显示版本”。

3.2、远程登录设备

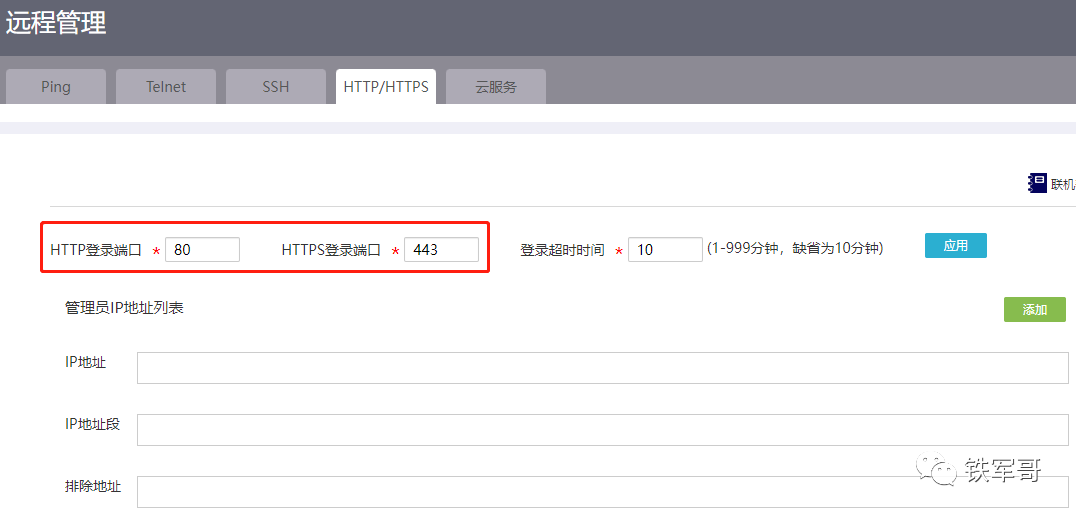

我们前面已经掌握了如何登录设备的WEB页面（网络之路4：快速上手企业路由器MSR810-W），在WEB页面中的“系统工具”下面，选择“远程管理”，可以看到Telnet、SSH和HTTP/HTTPS这几种远程服务的管理配置。

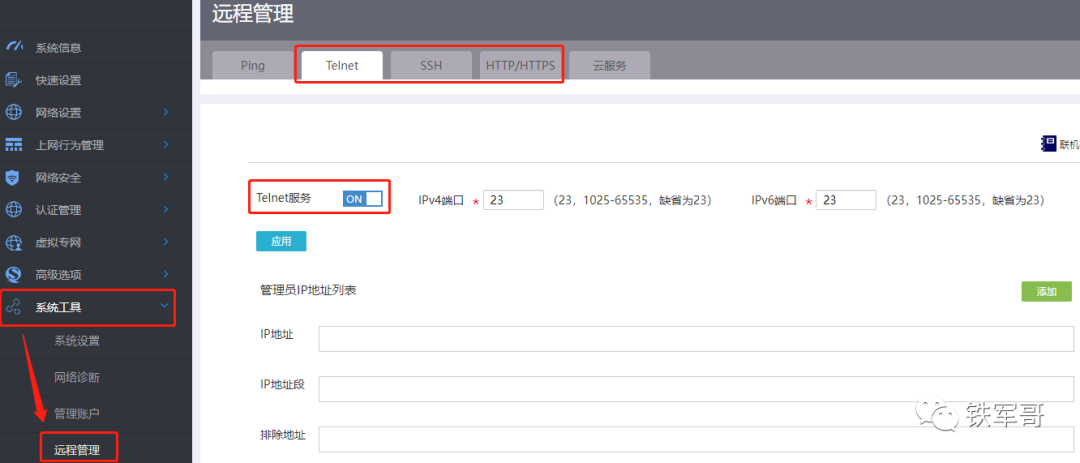

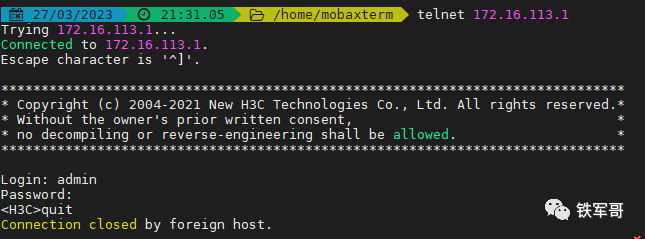

一般比较常用的就是Telnet，我们在Telnet页签中，点击“Telnet服务”后面的按钮启用服务，端口使用默认的23即可。

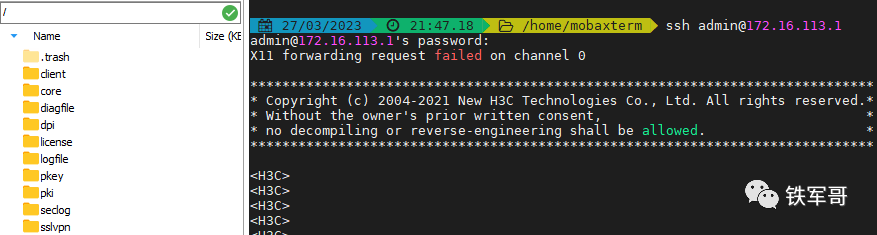

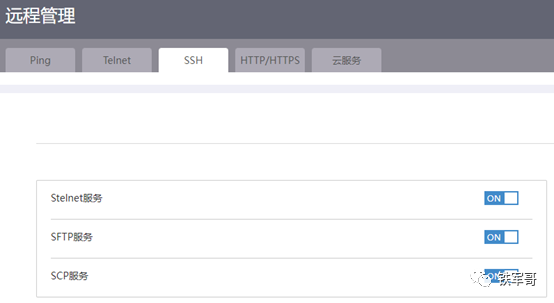

因为Telnet是明文传输的（从报文交互看Telnet协议的安全系数），所以一般建议使用SSH（Secure Shell，安全外壳）来实现安全的远程访问以及文件传输。设备作为SSH服务器，可以提供Stelnet（Secure Telnet，安全的Telnet）、SFTP（SecureFTP，安全的FTP）和SCP（Secure Copy，安全的复制）功能。
