Qt中的栅格布局的核心机制与栅格布局中的元素隐藏后重新排列布局解决方案解析

一、栅格布局的核心机制与基础应用

1.1 什么是QGridLayout

QGridLayout是Qt中的网格布局管理器，它将界面划分为行(row)和列(column)组成的二维矩阵。每个组件被放置在由行号和列号确定的单元格(cell)中，支持组件跨越多行或多列（通过rowSpan和columnSpan参数实现）。
核心特点​：
​动态调整​：窗口缩放时自动按比例分配单元格空间
​对齐控制​：通过Qt::Alignment指定组件的对齐方式（如Qt::AlignCenter）
​间距控制​：setHorizontalSpacing()和setVerticalSpacing()精确控制间距。

1.2 基础代码示例

以3×3按钮网格举例

// 创建网格布局和父窗口
QWidget *window = new QWidget;
QGridLayout *grid = new QGridLayout(window);
// 添加按钮到网格
for(int row=0; row<3; row++) {
  for(int col=0; col<3; col++) {
    QPushButton *btn = new QPushButton(
      QString("R%1 C%2").arg(row).arg(col)
    );
    // 关键：指定行和列
    grid->addWidget(btn, row, col);
  }
}
window->show();

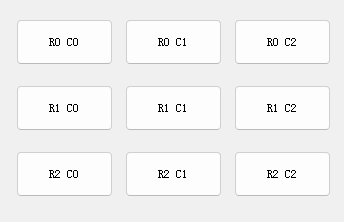

此时界面呈现规整的3×3网格（如图：R代表行，C代表列）

1.3 实现复杂布局：跨行/跨列

// 添加跨两列的按钮
grid->addWidget(new QPushButton("跨列按钮"), 0, 0, 1, 2);

// 添加跨两行的标签
grid->addWidget(new QLabel("纵向标签"), 1, 2, 2, 1);

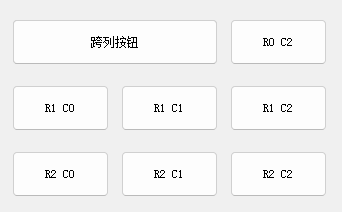

此时界面呈现规如下图的网格效果

二、动态布局控制：隐藏元素与空间重分配

2.1 默认隐藏行为的问题

当直接调用上面按钮btn->hide()时，Qt默认会回收该部件所占空间，导致相邻组件移动（如图示）

代码示例

    QGridLayout *grid = new QGridLayout(ui->widgetTest);
    // 添加按钮到网格
    for(int row=0; row<3; row++) {
      for(int col=0; col<3; col++) {
        QPushButton *btn = new QPushButton(
          QString("R%1 C%2").arg(row).arg(col), ui->widgetTest
        );
        //按钮点击隐藏
        connect(btn, &QPushButton::clicked, [this, btn](){
            btn->hide();
        });
        grid->addWidget(btn, row, col);  // 关键：指定行和列
      }
    }
    grid->setColumnStretch(0, 6);
    // 设置第2行不拉伸
    grid->setRowStretch(2, 0);

    ui->widgetTest->show();

2.2 保持布局稳定的关键技术

通过修改组件的尺寸策略，使其隐藏时保留占位空间：

// 正确保留空间的隐藏方法
void hideWidgetKeepSpace(QWidget *widget) {
  widget->hide();  // 1. 先隐藏组件

  QSizePolicy sp = widget->sizePolicy();
  sp.setRetainSizeWhenHidden(true); // 2. 关键：设置保留空间
  widget->setSizePolicy(sp);        // 3. 应用新策略
}

2.3 网格布局中的具体实践

// 隐藏第2行第1列的按钮但不影响布局
QPushButton *btn = qobject_cast<QPushButton*>(
  grid->itemAtPosition(1,0)->widget()
);
hideWidgetKeepSpace(btn);

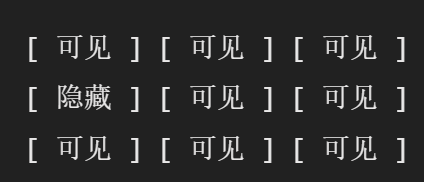

此时布局保持不变：

三、高级空间分配技巧

3.1 拉伸因子（Stretch Factor）动态控制

// 设置第0列的拉伸因子为2（其他列默认为1）
grid->setColumnStretch(0, 2);

// 设置第2行不拉伸
grid->setRowStretch(2, 0);

拉伸因子决定空间分配优先级：当窗口扩大时，因子值更大的行列获得更多额外空间.

3.2 使用Spacer填充空白区域

当需要让某个组件占据空白区域时：

grid->addItem(new QSpacerItem(20, 40, QSizePolicy::Minimum, QSizePolicy::Expanding),2, 2 );

四、案例：动态配置界面

4.1 动态隐藏，但保留空间

构建一个设备控制面板：包含启动/停止按钮、参数配置区和实时数据图表。要求根据用户权限动态隐藏高级参数区。

// 初始化布局
QGridLayout *mainGrid = new QGridLayout(this);
mainGrid->addWidget(titleLabel, 0, 0, 1, 3);  // 跨3列

// 添加权限敏感区域
QGroupBox *advancedSettings = new QGroupBox("高级参数");
mainGrid->addWidget(advancedSettings, 2, 0, 1, 3);

// 权限变更时处理隐藏
void onPermissionChanged(bool isAdmin) {
  if(!isAdmin) {
    QSizePolicy sp = advancedSettings->sizePolicy();
    sp.setRetainSizeWhenHidden(true);
    advancedSettings->setSizePolicy(sp);
    advancedSettings->hide();  // 隐藏但保留空间
  } else {
    advancedSettings->show();
  }
}

4.2 动态隐藏，不保留空间

构建一个窗体，里边包含8个按钮，这8个按钮在窗体设计器上已经实现栅格布局，当因为某种需要隐藏其中部分按钮时，实现其他按钮能填补空缺，并且重新布局。

void MainWindow::setLayout()
{
    // 获取栅格布局
    QGridLayout* gridLayout = qobject_cast<QGridLayout*>(ui->scrollAreaWidgetContents->layout());
    QLayoutItem *item;
        while ((item = gridLayout->takeAt(0)) != nullptr) {
            delete item;
        }
        int nCol = 0;
        int nRow = 0;
    for(int n=0; n<8; n++)
    {

        QString strName = QString("bt") + QString::number(n+1);
        QPushButton *cbFind = this->findChild<QPushButton*>(strName);
        if(cbFind != nullptr)
        {
            if(!cbFind->isHidden())
            {
                gridLayout->addWidget(cbFind, nCol, nRow);
                if(nRow >= 1)
                {
                    nCol++;
                    nRow = 0;
                }
                else {
                    nRow++;
                }
            }
            else {
                //
            }
        }
    }
    ui->scrollAreaWidgetContents->setLayout(gridLayout);
    update();
}

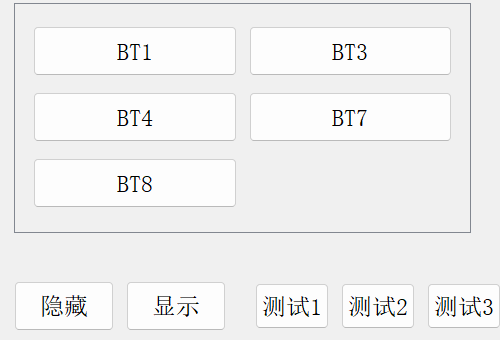

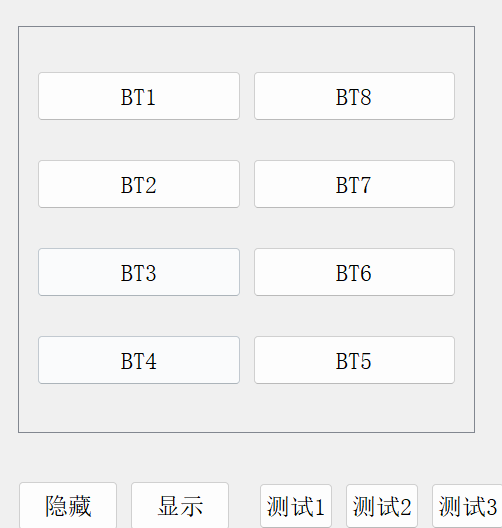

当所有按钮都显示的时候，正常栅格布局，当部分按钮隐藏时，其他按钮填补空缺，重新调用布局刷新如下

以上就是栅格布局在一些特殊场景下的应用
