MSTP、VRRP实验

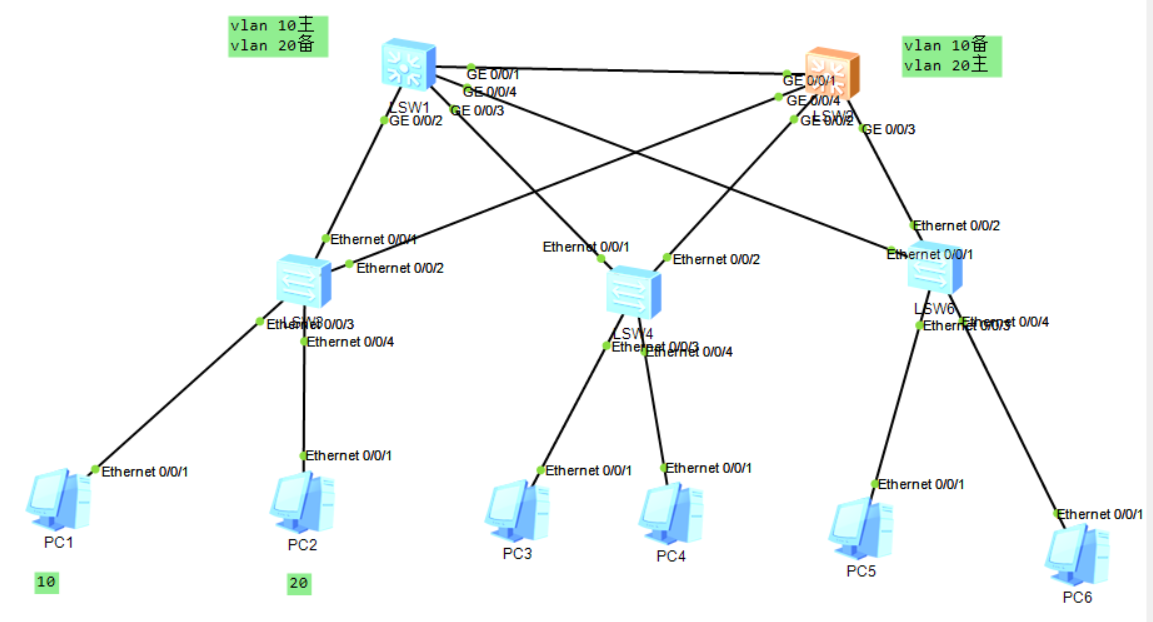

一 实验拓扑
二 实验配置
三层交换机1

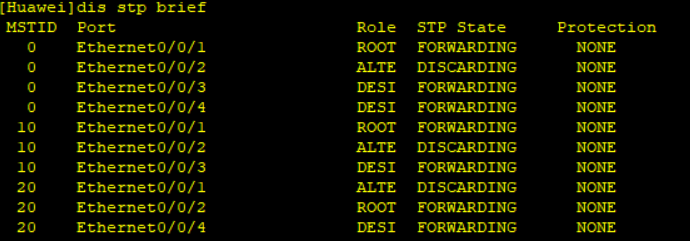

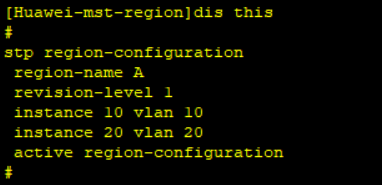

配置vlan,链路状态 stp enable (打开STP功能,一般默认打开) stp mode mstp (模式选择多生成树模式) stp region-configuration (配置MSTP区域) region-name A (域名为A) revision-level 1 (配置修订号为1) instance 10 vlan 10 (配置实例10的映射) instance 20 vlan 20 dis this (为空,没有激活) 若要修改配置,也需要改为再激活 active region-configuration (激活域) qu stp instance 10 priority 4096 (生成树在实例10中的优先级4096,主根) stp instance 20 priority 8192 (生成树在实例20中的优先级8192,备份根) stp instance 0 priority 4096 dis stp brief (查看各端口生成树状态) int vlan 10 ip address 192.168.10.1 24 vrrp vrid 10 virtual-ip 192.168.10.254 (10这个组共同维护的虚拟网关) vrrp vrid 10 priority 110 (vlan 10的主,优先级高) int vlan 20 ip add 192.168.20.1 24 vrrp vrid 20 virtual-ip 192.168.20.254 (20这个组共同维护的vlan 20设备的虚拟网关) vrrp vrid 20 priority 100
三层交换机2

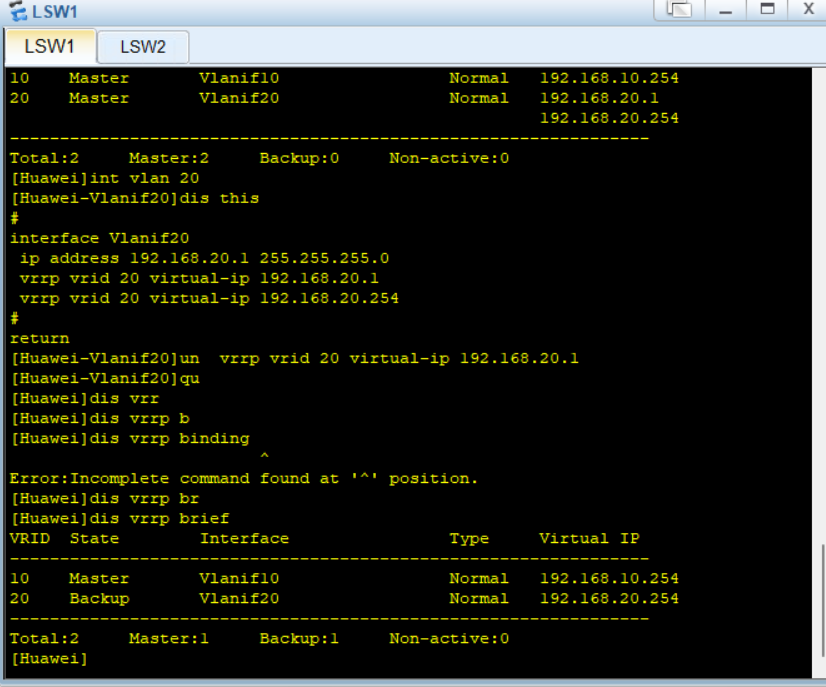

其他配置与三层交换机1相同,保证在一个域内,域名、配置修订号、配置实例的映射相同 stp instance 10 priority 8192 (生成树在实例10中的优先级8192,备份根) stp instance 20 priority 4096 (生成树在实例20中的优先级4096,主根) stp instance 0 priority 8192 int vlan 10 ip address 192.168.10.2 24 vrrp vrid 10 virtual-ip 192.168.10.254 vrrp vrid 10 priority 100 int vlan 20 ip add 192.168.20.1 24 vrrp vrid 20 virtual-ip 192.168.20.254 vrrp vrid 20 priority 110 dis vrrp brief
其他二层交换机以SW3为例
stp enable (打开STP功能,一般默认打开) stp mode mstp (模式选择多生成树模式) stp region-configuration (配置MSTP区域) region-name A (域名为A) revision-level 1 (配置修订号为1) instance 10 vlan 10 (配置实例10的映射) instance 20 vlan 20 active region-configuration port-group group-member e0/0/3 e0/0/4 stp edged-port enable (配置成边缘端口) qu stp bpdu-protection (开启边缘端口保护)
边缘端口是特殊的指定端口

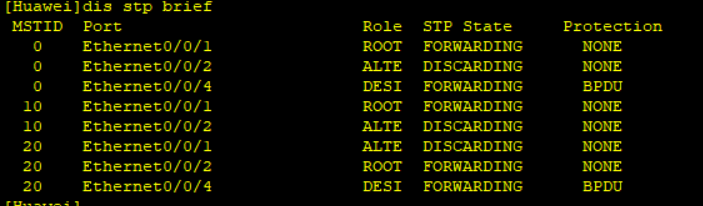

开启边缘保护后,在边缘端口接入PC

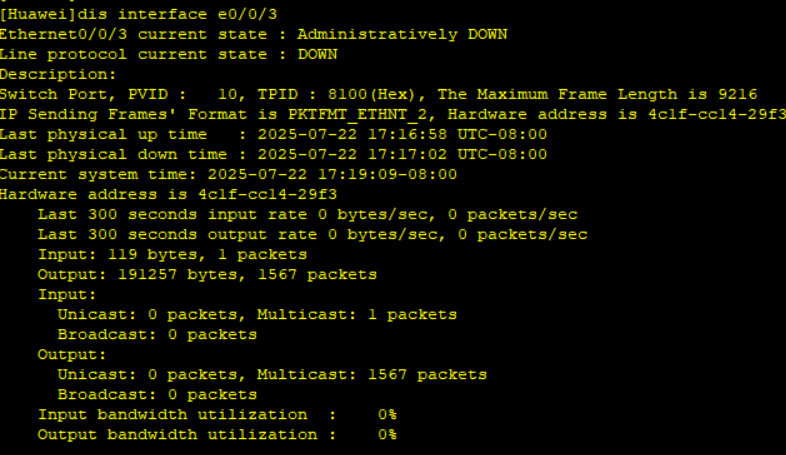

dis int e0/0/3
二层交换机SW4
域配置一样 int e0/0/3 stp root-protection (开启根桥保护)
接在下面的交换机
stp mode mstp stp instance 0 priority 0

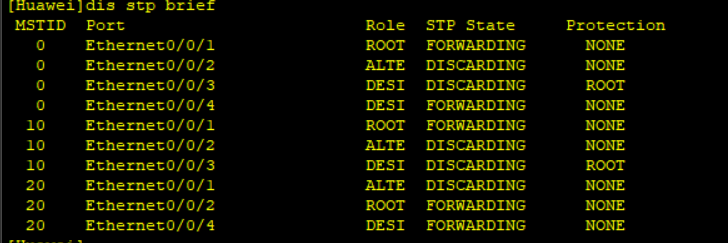

SW4的e0/0/3接口变为discarding状态
在下面的交换机
stp mode mstp stp instance 0 priority 0
SW4的e0/0/3接口变为discarding状态
