如何在Pico等Android头显中实现无人机低延迟RTMP全景巡检画面播放

技术背景

随着数字化转型深入推进，工业巡检、安防监控、能源运维等高风险、高效率领域正迫切需要一种更加直观、沉浸、低延迟的远程感知手段。传统的平面视频监控方式已难以满足作业人员对“环境全貌还原”和“实地临场感”的诉求，特别是在无人机巡检、移动作业和应急指挥等动态场景中，对“沉浸式可视化”、“全景感知”以及“毫秒级响应”的需求愈发显著。

在此背景下，借助RTMP 实时直播技术，结合支持陀螺仪与空间交互的 Android 头显设备（如 Pico 系列），构建基于VR/全景视频的智能巡检方案，已成为一条可落地、可部署、可扩展的新型解决路径。这种模式不仅打破了传统监控的人机分离障碍，更实现了作业人员“身临其境”的感知体验，大幅提升了远程作业的决策效率与响应速度。

本文将围绕核心技术组件 —— 大牛直播SDK 展开剖析，深入探讨其在 Android 头显平台上如何实现 低延迟、高稳定性、高性能 的 RTMP 全景直播播放。同时结合 无人机实时图传这一典型应用场景，从系统架构、图像传输、陀螺仪交互、OES 渲染优化等关键技术维度出发，全面解析沉浸式巡检系统的设计与落地实践。

🔧 场景需求与技术挑战解析

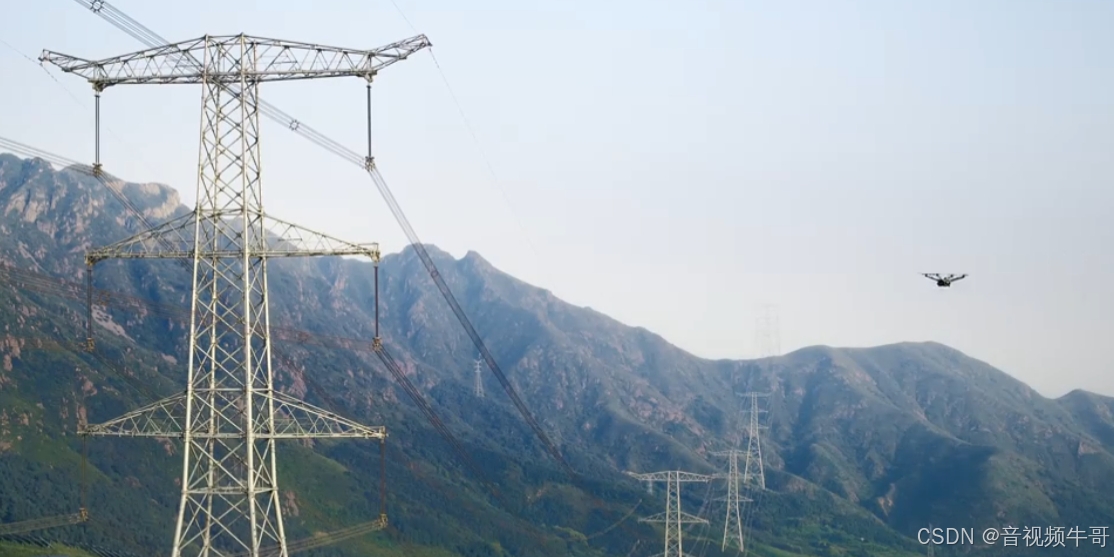

在典型的无人机巡检任务中，前端飞行器搭载摄像模组采集高清视频流，并通过 RTMP 协议实时传输至后端平台。后端作业人员则佩戴 Android 头显设备，以全景沉浸方式接收巡检画面，实现远程感知与态势掌握。

此类“空地协同+沉浸交互”的作业流程，虽然大幅提升了巡检效率，但在实际落地中，也伴随着多项技术挑战：

综上所述，构建一套高可用、高沉浸、低延迟的视频播放体系，是实现全景巡检落地的关键前提。接下来我们将结合大牛直播SDK的能力，对这一体系的技术实现路径进行深入剖析。

🧩 技术方案架构

为实现稳定可靠的 RTMP 全景直播播放效果，结合 Android 头显设备的性能特征与实时图传需求，本方案采用“端-边-端”协同架构设计，覆盖视频采集、编码推流、解码渲染、交互控制等关键环节。整体架构如下所示：

【前端：无人机侧】
- 高清摄像模组（支持鱼眼/多目/云台）
- 实时编码器（H.264/H.265）
- RTMP 推流模块（含全景拼接/原始全景）
        ↓
【中台：边缘/云节点】
- RTMP 接收服务（可选：流转发/分发）
        ↓
【后端：头显播放终端（Android）】
- 大牛直播SDK接入拉流播放
- OES 纹理渲染 + SurfaceTexture 加速
- Unity 3D 全景球面贴图渲染
- 陀螺仪实时视角控制

🔹 模块功能拆解

🧠 架构优势

• 全链路优化：支持 RTMP 全景流的解码、分块渲染、帧对齐等全链路优化；

• 性能友好：OES + SurfaceTexture 架构避免 CPU-GPU 数据拷贝，适配头显设备资源；

• 沉浸感强：Unity 渲染控制 + 陀螺仪视角联动，带来沉浸式视觉体验；

• 集成便捷：大牛直播SDK 提供丰富接口，可嵌入任意 Android 平台或 Unity 项目。

🎮 播放端核心实现（基于大牛直播SDK）

在 Android 头显设备上构建高性能、低延迟的 RTMP 全景视频播放模块，是实现沉浸式远程巡检体验的关键一环。基于大牛直播SDK，可高效完成 RTMP 流的解码、图像渲染及交互控制，形成一套完整的“软硬协同”播放框架。以下从核心组件出发，逐步解析关键实现点：

1️⃣ RTMP 拉流与解码：稳定、高兼容的接入能力

大牛直播SDK提供稳定高效的 RTMP 协议栈，支持 H.264/H.265 编码格式的低延迟解码，具备良好的弱网容错能力，适配不同码率与帧率变化。在播放初始化阶段，仅需配置拉流地址与播放参数，即可快速接入 RTMP 全景视频源。

2️⃣ GPU 加速渲染：OES纹理绑定与高效数据通路

为降低系统资源消耗、避免 CPU↔GPU 拷贝瓶颈，播放端采用 OES（OpenGL External Texture）机制实现视频帧的 GPU 直连渲染。

• SDK 内部解码输出 → SurfaceTexture → 绑定 OES 纹理 → Unity 渲染图层

• 整个图像链路中，画面不经过 CPU 内存，避免复制与转换开销

3️⃣ Unity 全景图像渲染：球面贴图与画面映射

在 Unity 端，通过接收 Android 传入的 OES 纹理句柄，将 RTMP 解码图像映射至全景球面 Mesh，完成真实场景还原。

4️⃣ 陀螺仪联动：头动视角与空间同步

为实现沉浸式交互，播放端需实时获取头显陀螺仪或 IMU 数据，用于控制 Unity 摄像机的观察方向。

5️⃣ 多线程优化与容错策略

大牛直播SDK内部支持解码、渲染、回调线程隔离，有效提升播放稳定性：

• 解码线程独立，不阻塞 UI

• 帧处理具备丢帧/跳帧策略，保障播放连续性

• 支持软、硬解码设置

✅ 整体优势总结：

🧠 Unity 渲染与交互逻辑解析

为了在 Android 头显设备中实现沉浸式的全景视频播放体验，Unity 层需完成从原生纹理接收到头动视角渲染的一整套可闭环流程。该流程主要涉及三大核心环节：纹理绑定、球面映射渲染与交互驱动控制。

1️⃣ 原生 OES 纹理接入与同步

通过 Android 插件层，Unity 从原生播放器中接收由 SurfaceTexture 输出的 OES 纹理句柄，避免中间 CPU 参与，实现 GPU-GPU 的零拷贝传输。

• 使用 ExternalTexture 在 Unity 中将原生纹理映射为 Texture2D

• Unity 每帧调用 updateTexImage() 保证帧同步一致性

2️⃣ 全景球面映射渲染

全景图像通常采用 equirectangular 格式（2:1），在 Unity 中需贴图到球面网格或 Skybox 上。

• 可使用 Skybox/Panoramic Shader 或自定义 Mesh（Sphere、Cube）

• 材质绑定外部纹理，渲染器跟随主摄像机渲染输出

3️⃣ 陀螺仪交互驱动

Unity 可直接访问设备传感器，实现头显“所见即所转”视角控制：

• 通过 Input.gyro.attitude 获取四元数姿态

• 转换为 Unity 世界坐标后应用于摄像机节点

• 支持传感器初始化对齐、视角限制与回中逻辑

4️⃣ Android 与 Unity 通信机制

Unity 层与 Android 播放插件之间通过 JNI 接口进行通信与纹理管理：

• 播放器初始化、纹理句柄传入、播放控制等操作由 Unity 驱动调用

• Android 原生负责拉流、解码与 SurfaceTexture 更新

• Unity 保持与 Android 同步状态，确保画面与视角一致性

✅ 总结：

该渲染与交互机制已广泛应用于 VR 安防、远程教学、沉浸式巡检等场景中，具有良好的实时性、可拓展性与平台兼容性。

🔮 未来展望：从沉浸式传输走向智能化巡检

本方案在实现无人机巡检数据的低延迟、沉浸式传输基础上，为未来一系列更具智能化与系统化的能力升级打下了坚实基础。展望未来，系统将朝以下方向持续演进：

• 🔗 融合 5G 专网与卫星链路
  借助 5G SA 专网或星地融合通信，可进一步突破地形限制，实现远程山区、海岸线、管道长廊等场景下的稳定高清视频回传，并显著压缩传输延迟。

• 🧠 AI 模型前置与视觉增强分析
  将目标检测、异常识别、缺陷预警等视觉算法前置至边缘或端侧，实现图像智能理解，并在 Unity 中以 AR 形式进行实时标注与提示，提高巡检判断效率。

• 🌐 多平台同步协作与远程操控
  支持全景画面同步分发至平板监控终端或指挥调度系统，实现多端同时观看与远程辅助控制，构建一体化作业协同体系。

• ☁️ 边缘计算与云端平台融合
  利用边缘计算节点进行图像处理、缓存调度与智能分发，同时对接云平台实现全生命周期管理、数据留存与后续巡检分析，构建开放式的工业视频基础设施。

📎 小结：构建下一代巡检视觉能力

通过基于大牛直播SDK的 RTMP 全景播放方案，我们在 Android 头显设备上成功实现了高性能、低延迟、强沉浸的视频体验，为“可穿戴终端 + 全景图传 + 实时交互”的工业巡检模式提供了可复制、可部署、可扩展的技术落地路径。

这一解决方案不仅适用于电力、石化、铁路、管网等高风险行业的日常巡检与故障排查，也为无人系统远程操控、应急响应、三维感知等更复杂的场景提供了良好的平台基础。
