一、OSPF多区域设计必要性
| 单区域问题 | 多区域解决方案 |
|---|---|
| LSDB庞大，内存/计算开销大 | 分区域独立存储LSDB，减小规模 |
| LSA洪泛范围大，拓扑影响广 | LSA洪泛限制在区域内 |
| 路由无法汇总，路由表膨胀 | 区域边界支持路由汇总 |
区域设计原则：
骨干区域（Area 0）：必须连续且所有非骨干区域直连Area 0。
非骨干区域：禁止直接通信，必须通过Area 0中转。
二、关键角色与LSA类型
1. 核心角色
| 角色 | 功能 | 关键行为 |
|---|---|---|
| ABR | 连接不同区域的路由器 | 生成LSA3（区域间路由），过滤LSA |
| ASBR | 连接外部协议（如RIP）的路由器 | 生成LSA5/LSA7（外部路由） |
2. LSA类型与作用
| LSA类型 | 名称 | 发起者 | 洪泛范围 | 描述 |
|---|---|---|---|---|
| 1 | Router LSA | 所有路由器 | 本区域 | 直连拓扑信息 |
| 2 | Network LSA | DR | 本区域 | 多路访问网络中的路由器列表 和子网掩码 |
| 3 | Summary LSA （汇总LSA） |
ABR | 相邻区域 | 区域间路由信息 |
| 4 | ASBR Summary LSA | ABR | 除ASBR所在区域外 | ASBR的可达性信息 |
| 5 | External LSA （外部路由LSA） |
ASBR | 整个OSPF域 | OSPF外部路由 |
| 7 | NSSA LSA | NSSA ASBR | NSSA区域内 | NSSA区域的外部路由 |
📌 LSA分类：
拓扑信息：LSA1、LSA2、LSA4
路由信息：LSA3、LSA5、LSA7
三、路由传播流程

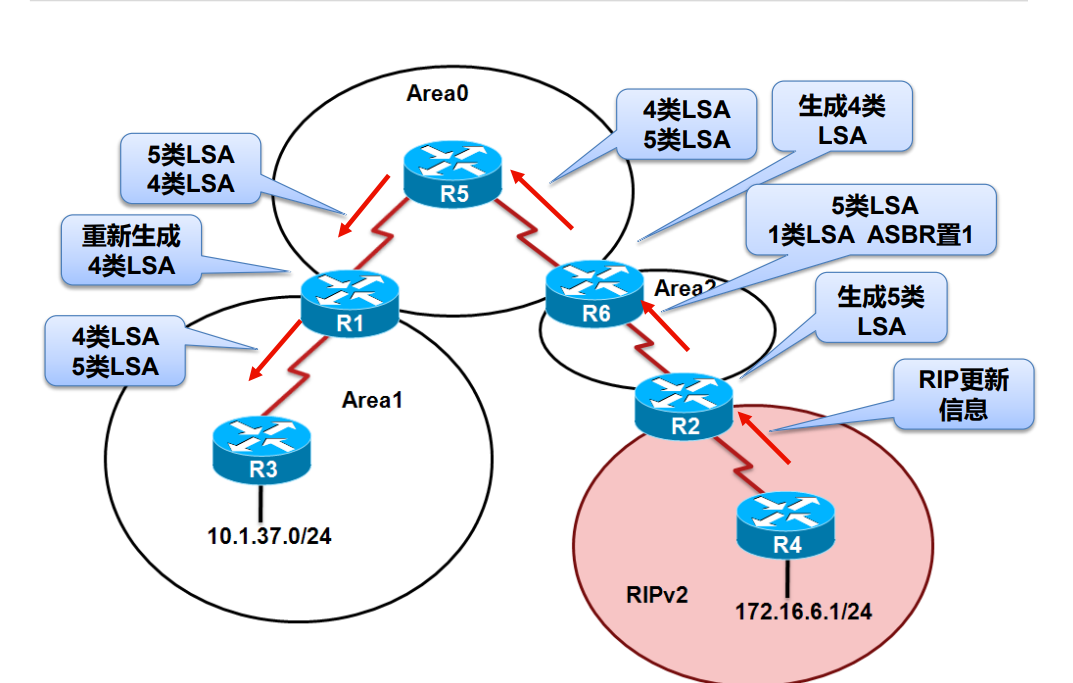

外部的路由信息会由R2（ASBR），生成5类LSA洪泛到所有OSPF的域里面，然后于ASBR同一个区域的ABR，会生成一个4类LSA，告诉其他区域ASBR的可达性（5类LSA洪泛到所有区域，但是他们只知道要去外部路由，走R2，并不知道怎么去R2，4类的目的就是告诉其他区域怎么去R2，例如R6发送用一个4类LSA，告诉区域0的路由，要去R2，就要走R6。）然后再由R1重新生成一个4类LSA来告诉区域1的路由器，去R2走R1。
四、特殊区域对比
| 区域类型 | 允许的LSA | 默认路由来源 | 适用场景 |
|---|---|---|---|
| Stub | 1,2,3 | ABR下发的LSA3 (O IA) | 无需外部路由的区域 |
| Totally Stub | 1,2 + 默认路由LSA3 | ABR下发的LSA3 (O IA) | 最小化路由表（仅默认路由） |
| NSSA | 1,2,3,7 | ASBR下发的LSA7 (ON1/2) | 需注入外部路由的边缘区域 |
| Totally NSSA | 1,2,7 + 默认路由LSA3 | ABR下发的LSA3 (O IA) | NSSA+路由表最小化 |
⚠️ 特殊区域限制：
禁止AS外部LSA（Type 4/5）洪泛。
Stub/NSSA区域不能配置虚链路，内部路由器不能是ASBR。
五、路由汇总配置
1. 区域间汇总（ABR执行）
bash
router ospf 100 area 1 range 172.18.0.0 255.255.252.0 # 汇总Area 1的4个网段 area 1 range x.x.x.x mask not-advertise # 禁止明细路由通告
2. 外部路由汇总（ASBR执行）
bash
router ospf 100 summary-address 192.168.0.0 255.255.252.0 # 汇总外部路由 redistribute static metric 20 # 重发布静态路由
六、配置案例解析
拓扑需求：
Area 1：用户网段汇总（
172.18.0.0/22）。Area 2：NSSA区域，外部路由汇总（
192.168.0.0/22）。核心交换机（SWA/SWB）注入默认路由。
关键配置：
bash
! SWA (ABR/ASBR) router ospf 100 area 1 range 172.18.0.0 255.255.252.0 # Area 1路由汇总 area 2 nssa # 配置NSSA default-information originate metric-type 1 # 注入默认路由 ! SWD (NSSA ASBR) router ospf 100 area 2 nssa summary-address 192.168.0.0 255.255.252.0 # 外部路由汇总 redistribute static metric 20 metric-type 1 # 重发布静态路由
七、验证命令
bash
show ip route ospf # 查看OSPF路由表（注意O IA/O E标记） show ip ospf database # 检查LSA详细信息 show ip ospf neighbor # 确认邻居状态（Full为正常）
路由优先级：区域内 > 区域间 > Type1外部 > Type2外部
开销计算：
Type1外部路由：
LSA开销 + 到ASBR的开销Type2外部路由：仅
LSA开销（默认类型）
八、重发布
将不同来源的路由，当作外部路由，引入到当前路由自治系统内。
1.不同协议的路由属性表示不同，引入时原路由属性会有变化（要手动改变该属性，与引入到的自治系统属性一致）。下面命令就是将其属性改成了与OSPF属性一致的开销属性。
ensp
import-route static（类型，这里引入的是静态路由）cost（消费）1000 type 1(类型1比2好)
