判断矩形能否放入多边形内——cad c# 二次开发实现

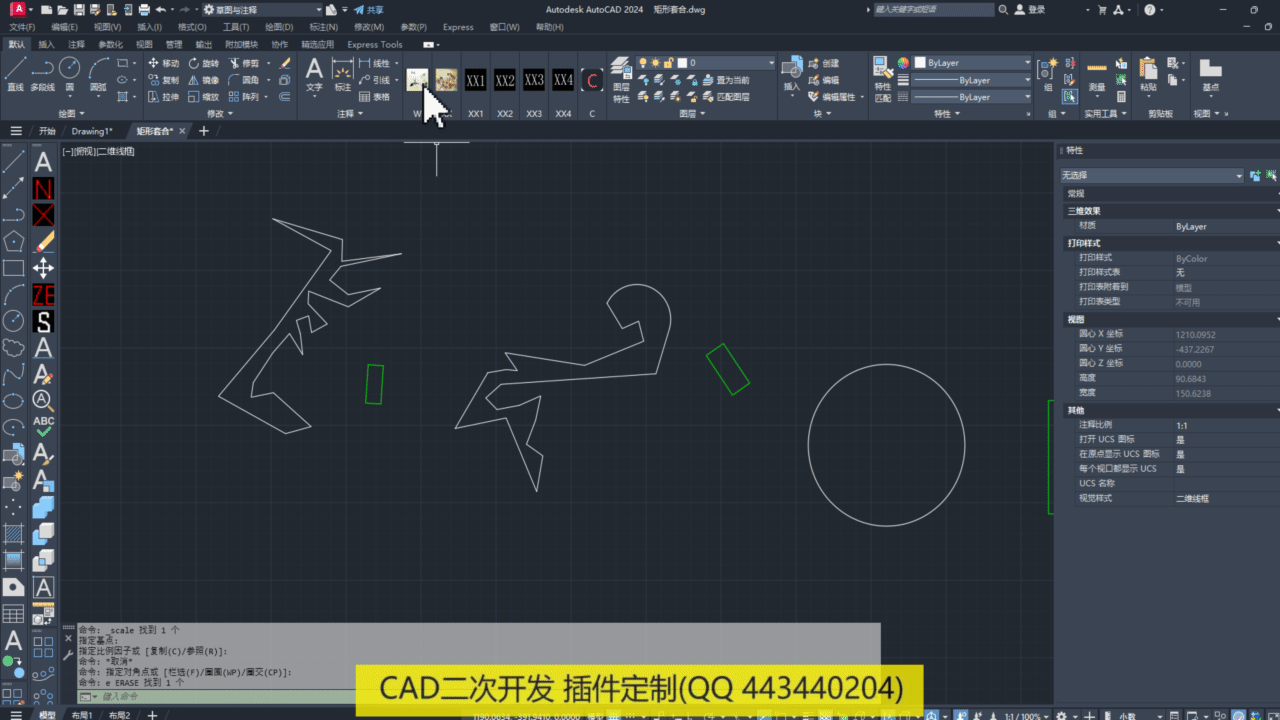

 效果如下：

逻辑过程如下：对多段线内部布点阵，将矩形移动到点阵中旋转，直到跟多边形无交点为止。

主函数代码 如下：

   public void 多段线容纳矩形()
        {
            int 点阵密度 = 50; // 点阵密度，多段线包围盒最小边长的倒数 可调整
            Document doc = Application.DocumentManager.MdiActiveDocument;
            Database db = doc.Database;
            Editor ed = doc.Editor;
            ed.WriteMessage("\n选择多段线(大)");
            var pl = db.SelectEntity2<Polyline>(true);
            if (pl is null) return;
            ed.WriteMessage("\n选择矩形");
            var rectOrigon = db.SelectEntity2<Polyline>(true);
            if (rectOrigon is null) return;
            //求出矩形的中心点坐标
            var zxd = rectOrigon.GeometricExtents.CenterPoint2();
            //指定点阵间距
            var space = Math.Min( pl.GeometricExtents.Height2(), pl.GeometricExtents.Width2()) / 点阵密度; // 取多段线的最大边长的1/20作为点阵间距

            //生成点阵
            var dianzhens = pl.GenerateInnerPoints(space);
            if (dianzhens == null || dianzhens.Count <= 0)
            { ed.WriteMessage("\n没有生成点阵"); return; }
            var dbpoints = new List<DBPoint>();
            foreach (var point in dianzhens)
            {
                dbpoints.Add(point.toDBPoint2());
            }

            //画出点阵
            if (dbpoints.Count <= 0) return;
            //db.AddEntityToModeSpace(dbpoints.ToArray());
            //// 设置点样式为“正方形内有个圆”（PDMODE = 35）
            //Application.SetSystemVariable("PDMODE", 66);//97
            //// 设置点大小为1，相对单位（PDSIZE 为负值）
            //Application.SetSystemVariable("PDSIZE", -0.3);

            //遍历点阵
            foreach (var point in dianzhens)
            {
               var(isok, resultjuxing) = 矩形绕点旋转( pl, rectOrigon, zxd, point,db, ed);
                if (isok) return;
            }
            ed.WriteMessage("\n没有找到合适的矩形位置。");
        }
