4.3、CiscoPacketTracer4.4、EVE-NG 4.4.1、从OVF导入部署到ESXi 4.4.2、使用ISO安装到WorkStation 4.4.3、EVE-NG导入iol镜像 4.4.4、EVE-NG导入qemu镜像4.5、虚拟化环境VMwareESXi 4.5.1、定制ESXi 6.7安装镜像 4.5.2、部署ESXi 6.7 4.5.3、ESXi 6.7升级ESXi 7.0 4.5.4、vCenter纳管ESXi主机4.6、虚拟化环境CAS 4.6.1、部署CVM管理节点 4.6.2、部署CVK计算节点 4.6.3、CVM纳管CVK节点了解完了网络设备模拟器和虚拟化环境，我们已经已经初步具备了搭建模拟网络环境的能力。但是，我们前面也测试过，像Cisco模拟器Packet Tracer的功能比较简单，HCL的性能又差点意思（HCL中虚拟设备的转发性能怎么样？今天我们来测一下），eNSP的性能会稍微好一些（中华之名，有为之势！看eNSP如何吊打HCL）。EVE-NG的功能整体会好一些，但是性能也受底层硬件性能的限制，那如果我们想看看最接近物理设备的设备，那就要提到网络功能虚拟化（Network Functions Virtualization，NFV）了。
4.7、网络功能虚拟化NFV
NFV是一种关于网络架构的概念，我们平时使用的服务器由不同的硬件厂商生产，在安装了不同的操作系统以及软件后实现了各种各样的功能。而传统的网络设备并没有采用这种模式，路由器、交换机、防火墙、负载均衡等设备均有自己独立的硬件和软件系统。而NFV提供了一种方法，一般是在商用服务器硬件上部署虚拟化软件，将原本运行在专有硬件上的网络服务（如路由器、防火墙等）打包为虚拟机（Virtual Machine，VM），对外提供虚拟化的网络功能，而对最终用户无感知。借助NFV，我们无需再为每个网络功能配备专用硬件，提高了系统的扩展性和敏捷性。
在介绍EVE-NG时（没想到啊，竟然万物皆可EVE-NG！），很多同学都在问我要这些NFV的镜像。其实，这里面绝大多数的NFV镜像都是可以从H3C官网直接下载的，我也不止一次的提到，H3C对于从业者和学习者的开放态度，完全比华为高出不止一个层级。
比较常用的NFV镜像有虚拟路由器VSR、虚拟防火墙vFW、虚拟负载均衡vLB、虚拟交换机vSW、虚拟DHCP服务器vDHCP、虚拟宽带接入服务器vBRAS、虚拟无线控制器VAC等等，这些都是可以在H3C官网进行下载的。

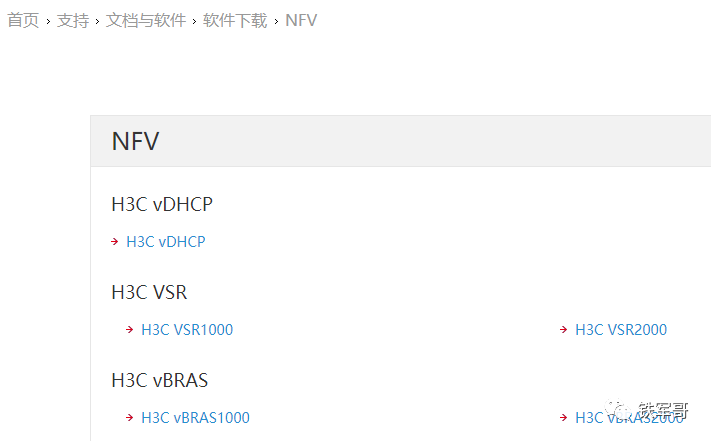

其中，vDHCP、VSR和vBRAS都在软件下载页面下的“NFV”产品线下，1000系列指的是适用于虚拟机部署环境，2000系列指的是适用于物理服务器部署环境。
vAC在软件下载页面下的“无线”产品线下。

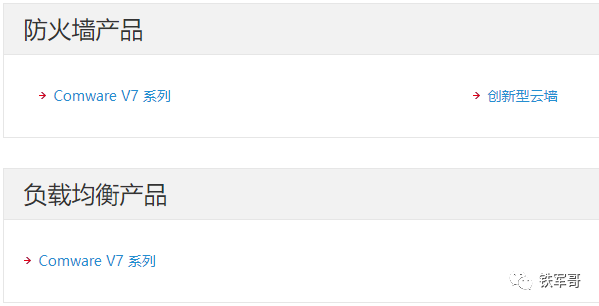

vFW和vLB在软件下载页面下“安全”产品线下。
vSW在软件下载页面下“ADNET&SNA”产品线下。
还有其他很多NFV，期待大家到H3C官网的“软件下载”页面进行探索。
https://www.h3c.com/cn/Service/Document_Software/Software_Download/
4.7.1、部署NFV
我们今天在ESXi 6.7环境中部署3台NFV：VSR1000、vFW1000和VLB1000，供大家参考一下部署过程。

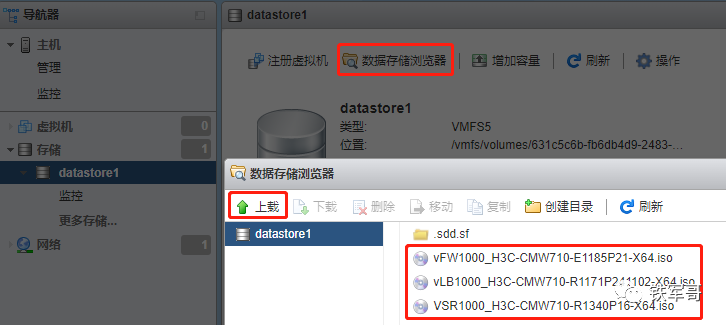

首先我们把3台NFV的部署镜像上传到ESXi服务器的数据存储中。

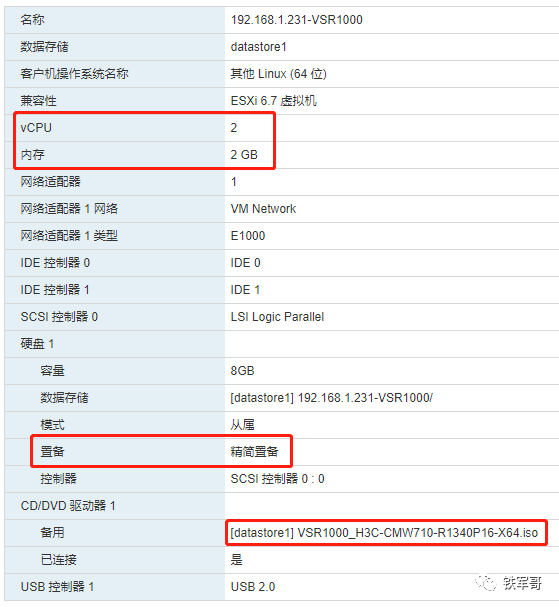

然后我们创建一台VSR1000的虚拟机，主机配置如下：

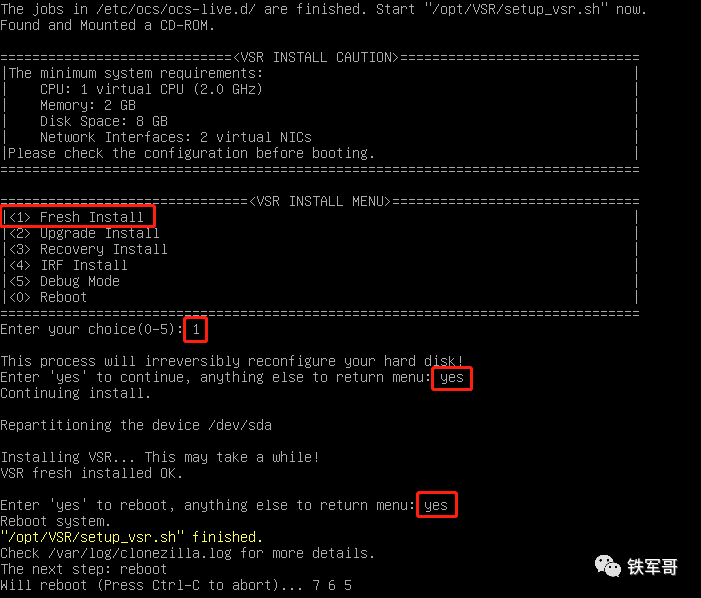

安装过程就很简单了，启动虚拟机之后，首先根据提示输入“1”（全新安装），然后输入“yes”开始部署，最后输入“yes”重启主机，安装就结束了。
当然，还会有一个提示确认的过程，提示移除安装介质之后按回车继续重启。

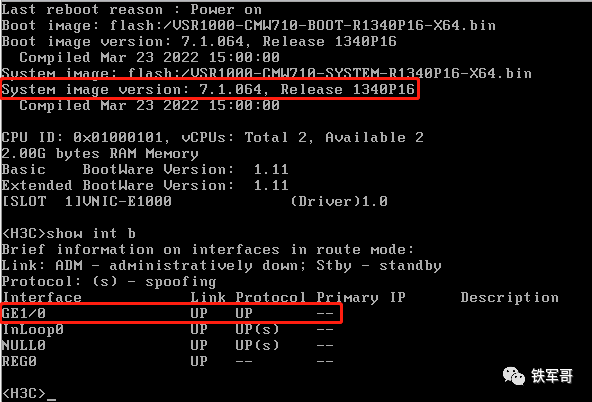

重启之后就能成功进入到系统了。
然后我们再创建一台vFW1000的虚拟机，主机配置如下：

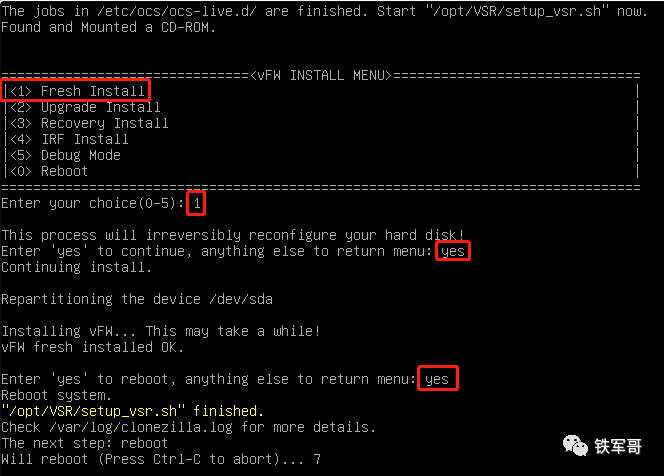

安装过程和VSR一样，启动虚拟机之后，首先根据提示输入“1”（全新安装），然后输入“yes”开始部署，最后输入“yes”重启主机，回车确认，安装就结束了。

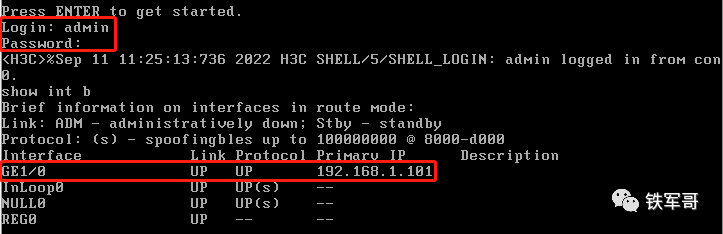

进入系统和VSR有点小差异，那就是需要进行验证，输入默认的账号密码admin/admin即可登录设备，同时可以看到接口G1/0还开启了DHCP自动获取IP地址的功能。

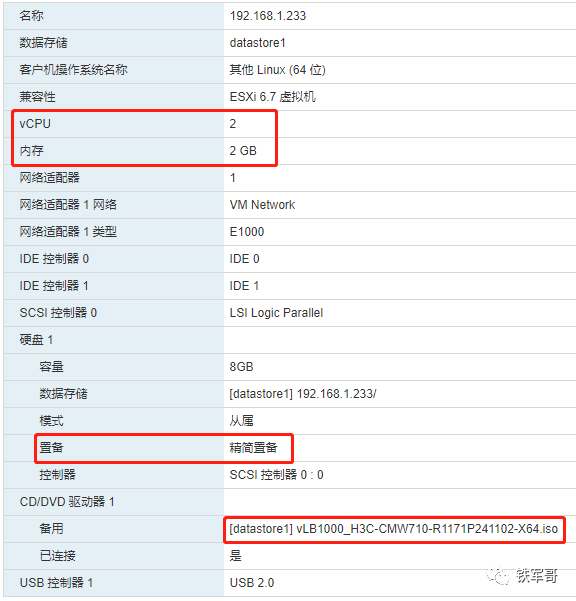

最后我们再创建一台vLB1000的虚拟机，主机配置如下：

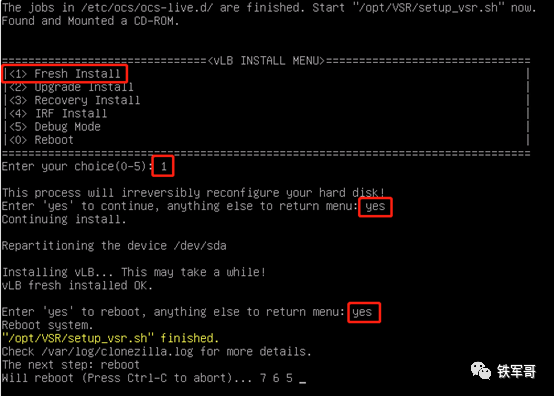

安装过程和VSR也是一样的，启动虚拟机之后，首先根据提示输入“1”（全新安装），然后输入“yes”开始部署，最后输入“yes”重启主机，回车确认，安装就结束了。

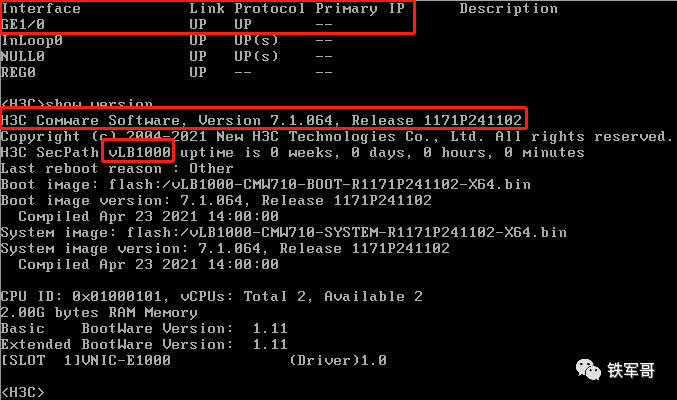

系统的登录和使用与VSR基本一致，无需登录认证，接口配置为空。
4.7.2、配置NFV网络

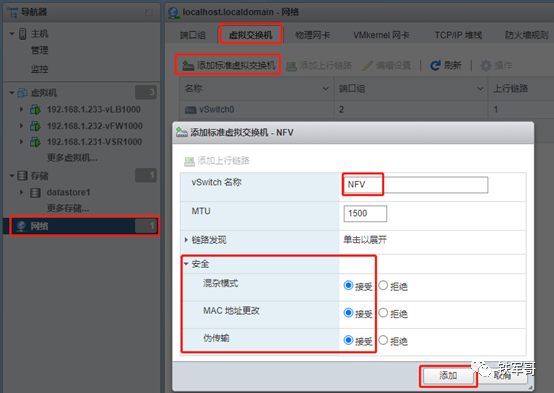

接下来，我们点击导航器的“网络”进入到ESXi的网络配置页面，点击切换到“虚拟交换机”页签下，点击“添加标准虚拟交换机”。
输入vSwitch的名称，配置接受安全属性，点击“添加”完成添加标准虚拟交换机。

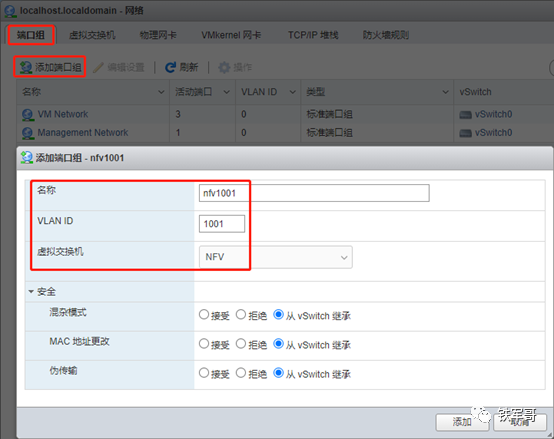

然后，在“端口组”页签下面，点击“添加端口组”。
输入端口组的名称，建议配置一个单独的VLAN ID用于隔离业务，虚拟交换机选择刚刚新建的NFV，安全配置均保持“从vSwitch继承”即可，完成“添加”。

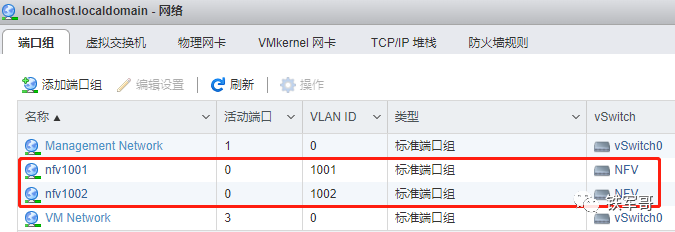

现在我们就用了nfv1001和nfv1002两个端口组，当每个端口组仅连接一台主机时，一个端口组就像是一条单独的物理线路一样，有着比较好的隔离和模拟效果。

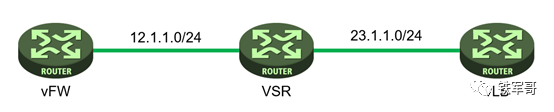

然后，我们用这两条线将3台设备连接起来，像下图这样。

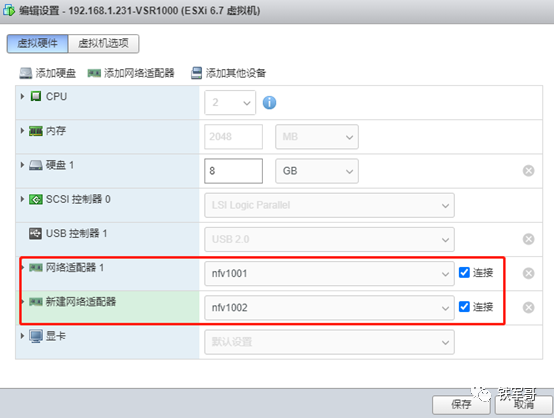

我们回到VSR1000上，编辑设置来为它配置两个网卡，并分别选择连接到nfv1001和nfv1002两个端口组。

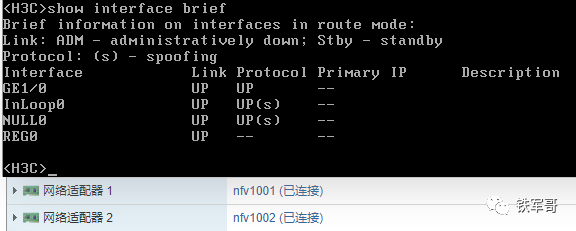

我们现在看主机的硬件配置有两个网卡，但是在系统里面只能看到一个。这一点我们之前介绍过，因为VSR的网卡调整后，需要重启生效。

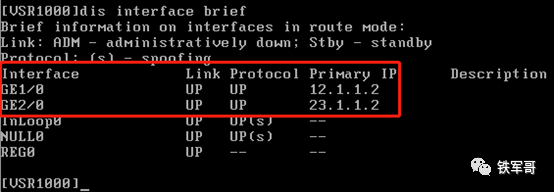

重启之后，就能在系统里看到两个网卡了，我们配置好网卡地址。

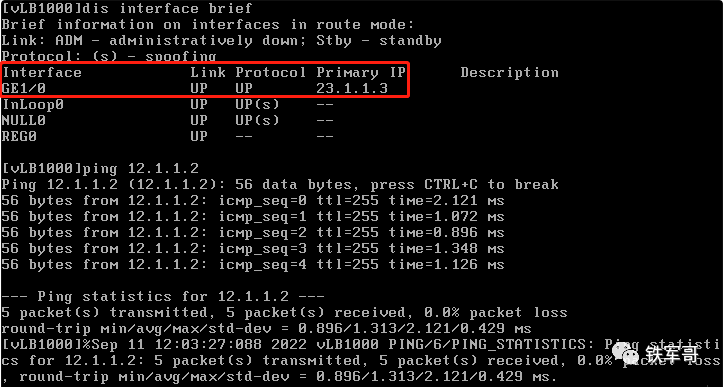

然后我们调整VLB的网卡连接到nfv1002，无需重启，直接配置IP地址和路由即可实现到全网网段的访问。

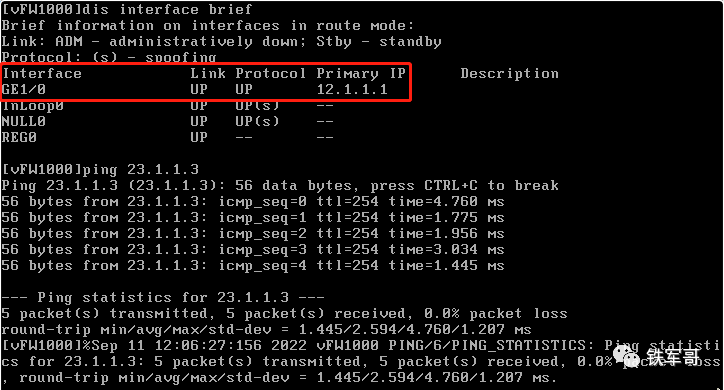

最后，我们配置vFW的网卡连接到nfv1001，同样无需重启，直接配置IP地址和路由即可实现到全网网段的访问。
这是防火墙的最简单配置，因为防火墙的接口G1/0加入到了Management安全域，可以实现Management到Local的访问。
这里仅做一个示范，如果想看大型NFV组网，请查看（付出总有回报，全国SRv6组网实验成功了！）。
4.7.3、NFV设备初始配置

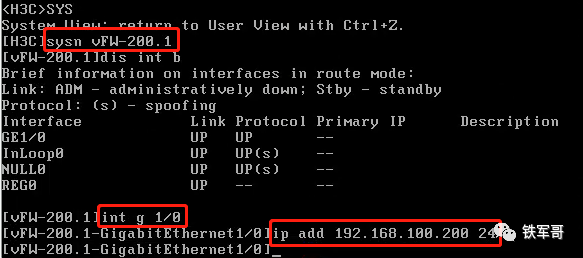

一般为了方便管理，建议按照“位置+型号+管理IP”的格式设置设备名称。我是虚拟化，没有位置，就直接设置成vFW-200.1了。

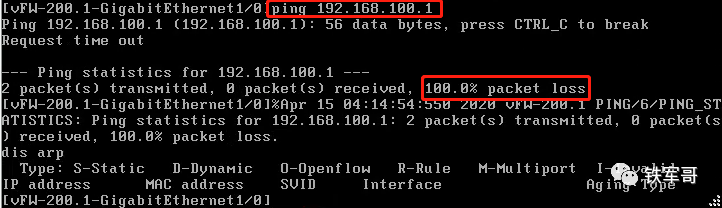

查看接口信息，和物理防火墙不一样的是，设备默认的第一个接口没有配置信息，需要手工配置地址。在G1/0接口上配置了192.168.100.200/24的地址，ping网关100.1发现不通，也没有ARP信息，才发现是完全的空配置。
#sysnamevFW-200.1#interfaceGigabitEthernet1/0portlink-mode routedescriptionManagementipaddress 192.168.100.200 255.255.255.0
对于防火墙，需要额外调整域间策略配置。首先将接口G1/0加入到安全域Management，如果是还不支持安全策略的老版本，可以调整域间策略。
#security-zone name Management import interface GigabitEthernet1/0#zone-pair security source Local destination Management packet-filter 3000#zone-pair security source Management destination Local packet-filter 3000正常来讲，域间策略只应该精确地放通需要互访的流量，比如此处，放通规则仅添加192.168.100.0/24网段的互访，并在最后添加deny规则。
#acladvanced 3000descriptionzonepairrule 0 permitipsource 192.168.100.0 0.0.0.255destination 192.168.100.0 0.0.0.255rule 100 denyip一般为了管理方便，我们都要配置远程管理。在条件允许的情况下，尽量避免使用Telnet、HTTP等非加密协议，建议使用SSH和HTTPS，并使用ACL进行远程访问控制。
#linevty 0 63authentication-modeschemeuser-rolenetwork-operator#sshserver enablesshserver acl 2400#aclbasic 2400descriptionvtyloginrule0 permit source 192.168.100.0 0.0.0.255#iphttps port 8443iphttps acl 2400iphttps enable为避免收到攻击，需要关闭不必要的服务并删除无关账号信息，如上次传版本使用的FTP服务就要及时关闭，创建的FTP临时账号也要及时删除。
同时，为了安全考虑，我们还要调整用户配置。这次，我们新增了用户Tietou，并删除默认用户admin，提升安全级别。要保证用户权限设置合理，密码强度符合要求，一般是包含数字、大小写字母、特殊字符，并且字符长度不低于8位。
#local-user Tietou classmanage password simple Tietou@h3c.com service-type ssh terminal https authorization-attribute user-role network-admin
