实验-OSPF

OSPF实验

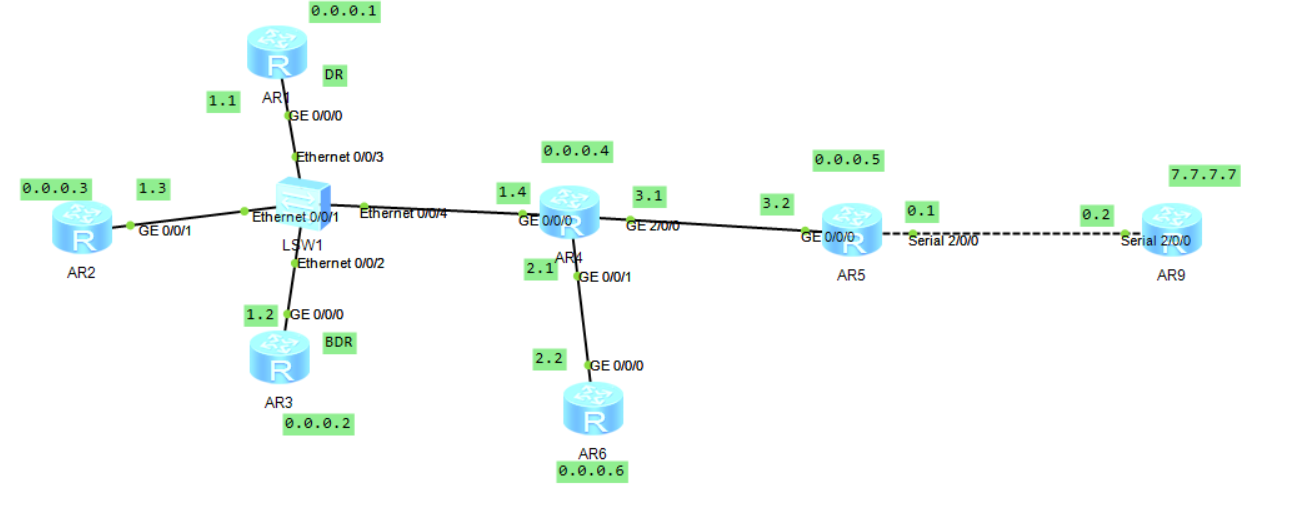

一 实验拓扑

二 实验配置

• 路由器1

  配置各接口ip地址
  ospf 1 router-id 0.0.0.1  （1进程号，只在本地有效）
  area 0
  network 192.168.1.0 0.0.0.255  （（反掩码不是通配符）这段路由会通告，如果接口ip在网段中则可以发送ospf）

    int loopback 1
    ip address 1.1.1.1 32       （第一位不能为0）
    ospf 1
    area 0
    network 1.1.1.1 0.0.0.0   （把回环地址通告出去）

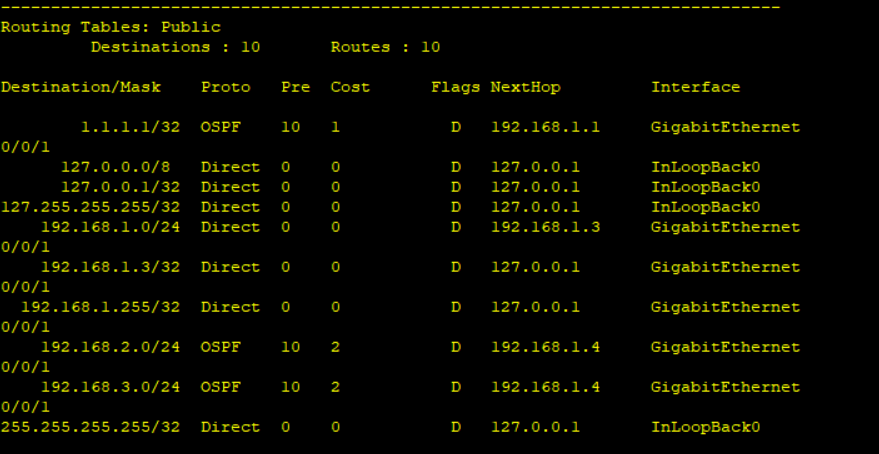

    dis ip routing-table
    dis ospf peer   （查看邻居的状态，细致）
    dis ospf peer brief （粗略）
    dis ospf lsdb   （查看链路状态数据库）
    dis ospf lsdb router    （查看LSA1）
    dis ospf lsdb network   （查看LSA2）


• 路由器6

   前面配置一样
    int g0/0/0
    ospf network-type p2p  将网络类型改为点对点，改完这个也要改与其连接的端口


• 路由器4

    int g0/0/1
    ospf network-type p2p


• 其他路由

  除了回环不配置，其他都一样


三 数据流分析

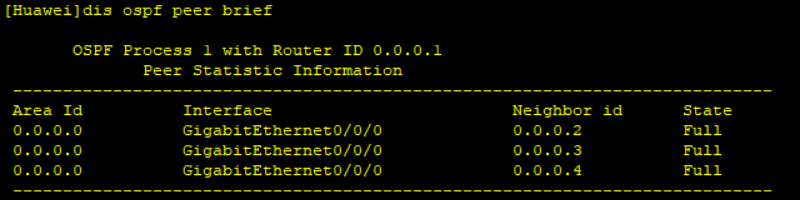

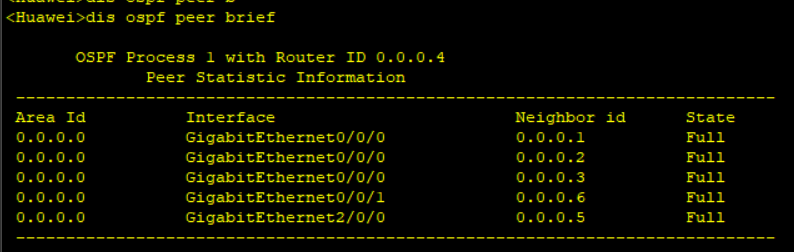

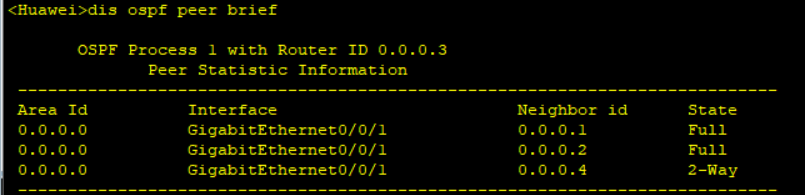

• dis ospf peer brief



  路由器3中，Dother与Dother之间为2-Way状态，因为同步数据库是由DR与BDR选举的



  OSPF同步完数据后

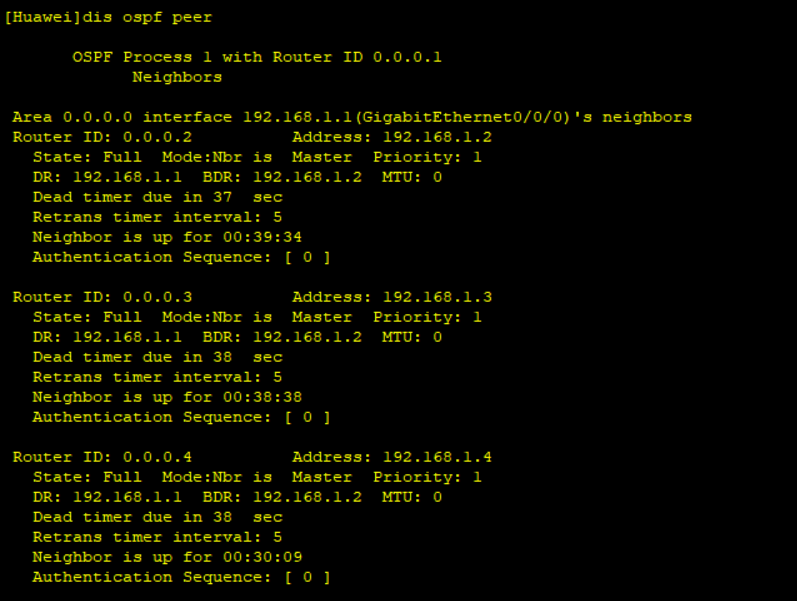

• dis ospf peer

  与其邻居的主从消息，DR选举消息

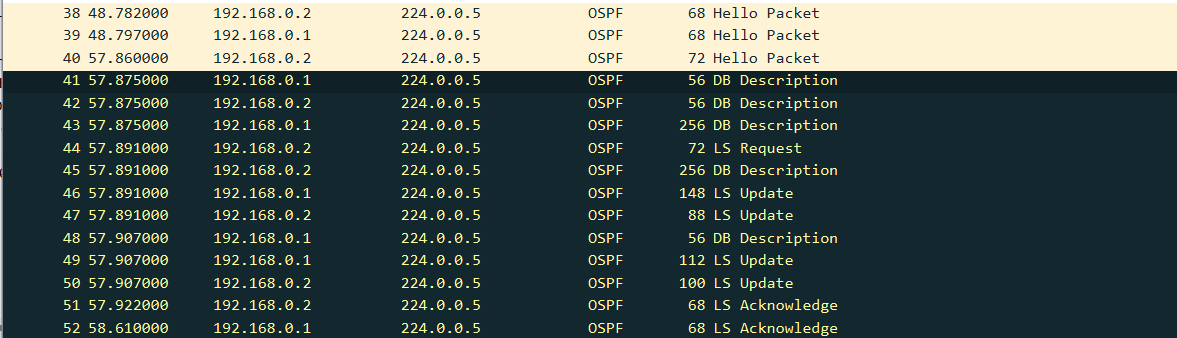

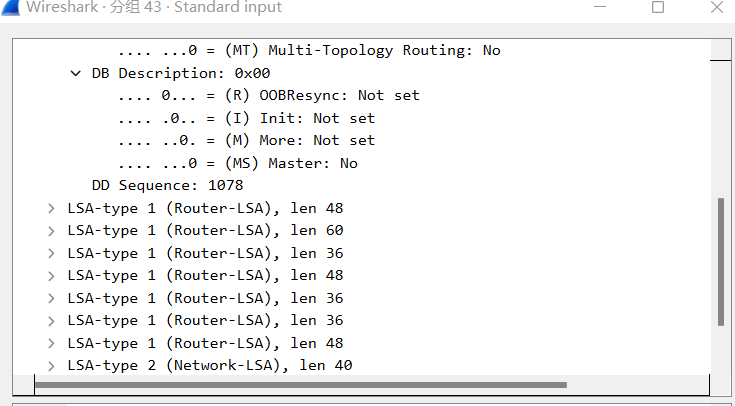

• 抓包

  路由器9与路由器5邻接的建立，3个hello，5个DD报文，其他为更新



  第三个DD报文主从已经选完，可以开始同步数据

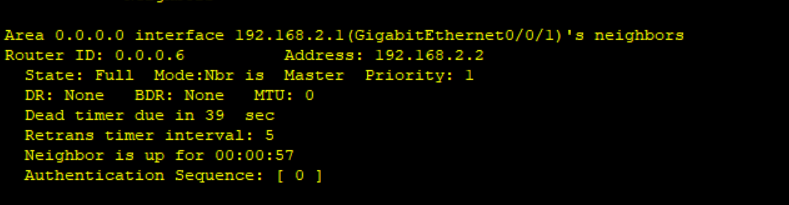

• 改为点对点之后，DR删除

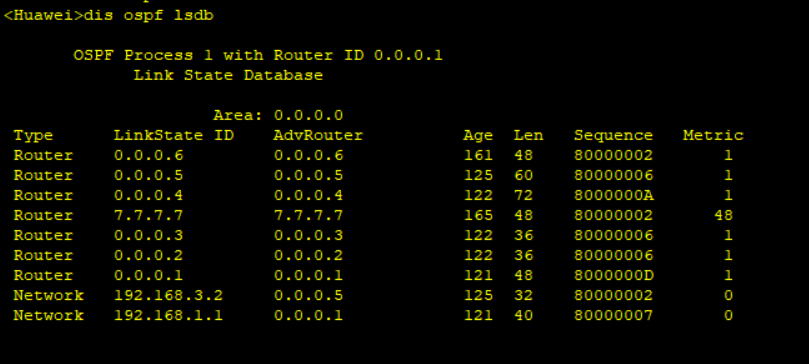

• dis ospf lsdb

  查看链路状态数据库



  字段名	含义解释
  Type	链路状态类型，Router 表示路由器 LSA（描述路由器自身接口、邻居等信息 ），Network 表示网络 LSA（描述广播、NBMA 网络中 DR 及相连路由器等信息 ）
  LinkState ID	链路状态标识，不同类型 LSA 含义不同，比如 Router 类型时是路由器的 Router ID；Network 类型时是网络中 DR 接口的 IP 地址
  AdvRouter	产生该 LSA 的通告路由器（Advertising Router）的 Router ID，即谁发布了这条 LSA
  Age	LSA 的老化时间，单位秒，范围 0 - 3600，接近 3600 时会触发 LSA 刷新或泛洪更新
  Len	LSA 报文的长度（字节数），体现 LSA 内容的大小
  Sequence	序列号，用于判断 LSA 的新旧，值越大越新，保证 LSA 同步时能正确更新
  Metric	度量值，Router 类型 LSA 里部分场景体现开销（如虚拟链路等 ），Network 类型 LSA 通常为 0（因主要描述网络拓扑，无实质开销计算 ）

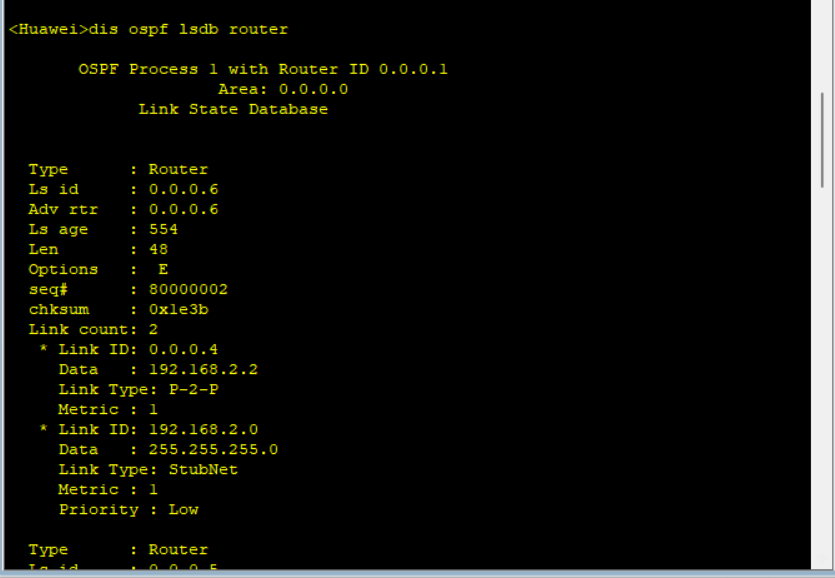

• dis ospf lsdb router（查看LSA1）

  Adv rtr （通告路由器）

  0.0.0.6有一个邻居是0.0.0.4，接口ip是192.168.2.2（6的）

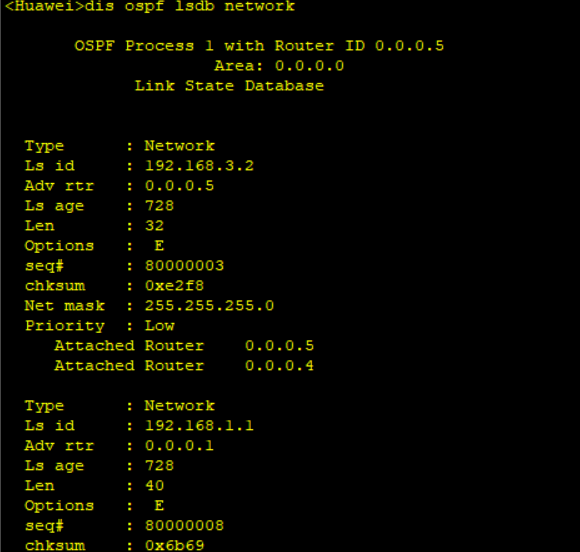

• dis ospf lsdb network（查看LSA2）

  结合这两个可以画出完整拓扑信息
