1.概述：在前三章的学习中，我们都是在实模式下进行操作，但实模式存在着一些弊端，如用户程序可以自由修改段基址，可以随意访问内存且可用内存只有1MB等问题，为了解决这些问题，处理器厂商开发出了保护模式。
2.保护模式概述：保护模式强调的是“保护”，它是在 Intel 80286 CPU 中首次出现的，这是继 8086 之后，Intel 紧接着推出的一款产品。
2.1 保护模式之寄存器扩展

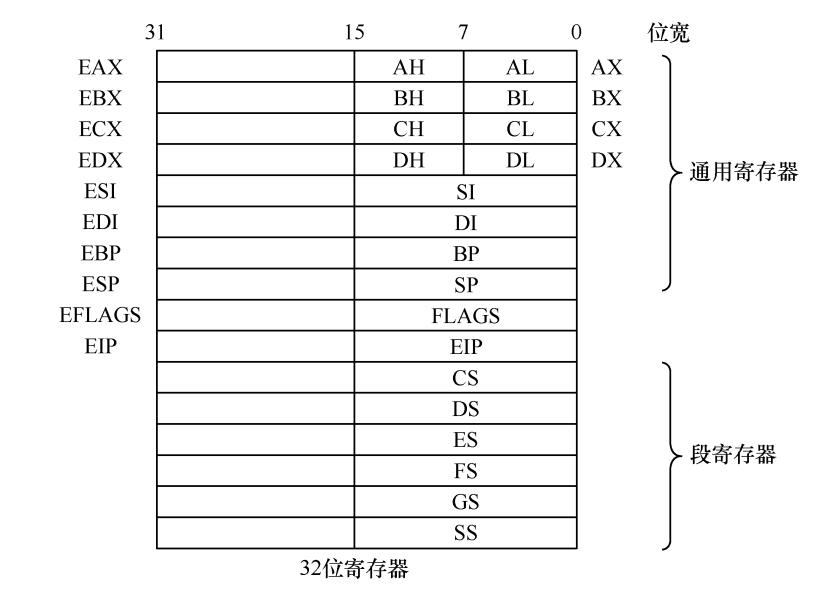

保护模式是在地址总线和数据总线为32位的环境下运行的，其寻址空间达到了2的32次方，4GB，在内存寻址方法得兼容老方法（段基址：段内偏移量）且要达到4GB的寻址空间，寄存器就得与时俱进，将寄存器宽度提升到32位。因此在保护模式中，除了段寄存器以外，其余寄存器的宽度都提升到了32位。
由于段寄存器中保存的不再是段基址，里面保存的内容叫“选择子”，selector，该选择子其实就是个数，用这个数来索引全局描述符表中的段描述符，把全局描述符表当成数组，选择子就像数组下标 一样。所以段寄存器不需要进行扩展。
2.2 段描述符、全局描述符表、选择子
段描述符：就是用于描述一个内存段的结构，大小为8字节，结构如下图所示
段描述符大小为8字节，在上图中，人为地分成了高32位和低32位，实际中8字节（64位）是连续的。保护模式下地址总线宽度是 32 位，段基址需要用 32 位地址来表示。 段界限表示该段边界的扩展最值，即最大扩展到多少或最小扩展到多少，也可理解为该内存段的大小。其它字段所表示的具体意义可查阅课本p152页。
全局描述符表GDT：一个段描述符只用来定义（描述）一个内存段。代码段要占用一个段描述符、数据段和栈段等，多个 内存段也要各自占用一个段描述符，这些描述符放在哪里呢？答案是放在全局描述符表。全局描述符表 GDT 相当于是描述符的数组，数组中的每个元素都是 8 字节的描述符。可以用选择子（马上会讲到）中提供的下标在 GDT 中索引描述符。全局描述符表位于内存中，需要用专门的寄存器指向它后，CPU 才知道它在哪里。这个专门的寄存器便是 GDTR， 即 GDT Register，专门用来存储 GDT 的内存地址及大小。GDTR 是个 48 位的寄存器(包含GDT起始地址和界限)。对此寄存器需要使用lgdt指令进行初始化。
需要注意的是，GDT表第0个段描述符不可用。因为选择子忘记设置的话，就会是0（就像我们的MBR代码一上来就将段寄存全部初始化为0），就会访问这个段描述符，而如果这个段描述符有内容的话，就会将段基址定位到其他我们并不想要的地方去，所以干脆直接让GDT表第0个段描述符不可用，未设置的选择子访问这个段描述符CPU就会产生异常并阻止。
选择子：在实模式下，段寄存器保存的就是段基址，而保护模式下，段基址已经保存在了段描述符中，段寄存器中再保存段基址是没有意义的，因此段寄存器中保存的是选择子，选择子相当于一个索引值，用此索引值在段描述符表中索引相应的段描述符，这样，便在段描述符 中得到了内存段的起始地址和段界限值等相关信息。选择子结构如下图所示：
RPL位表示请求特权等级 ，TI位表示是在GDT（全局描述符表）还是LDT（局部描述符表）中索引段描述符。选择子的作用主要是确定段描述符，确定描述符的目的，一是为了特权级、界限等安全考虑，最主要的还是要确定段的基地址。
实模式和保护模式的不同：
（1）实模式的运行环境是16位，保护模式的运行环境是32位。
（2）实模式下段寄存器存放的就是段基址，保护模式下段寄存器存放的是选择子。
（3）保护模式下除了段寄存器，其余寄存器都扩展到了32位。
（4）实模式下共有20条地址线，最大可用内存为1MB，保护模式地址可用内存为4GB。
3.进入保护模式
首先创建boot.inc配置文件定义段描述符宏以及选择子宏(/include/boot.inc)
;------------- loader和kernel ----------
LOADER_BASE_ADDR equ 0x900
LOADER_START_SECTOR equ 0x2
;-------------- 模块化的gdt描述符字段宏-------------
DESC_G_4K equ 1_00000000000000000000000b ;设置段界限的单位为4KB
DESC_D_32 equ 1_0000000000000000000000b ;设置代码段/数据段的有效地址（段内偏移地址）及操作数大小为32位，而非16位
DESC_L equ 0_000000000000000000000b ;64位代码段标记位，我们现在是在编写32位操作系统，此处标记为0便可。
DESC_AVL equ 0_00000000000000000000b ;此标志位是为了给操作系统或其他软件设计的一个自定义位，
;可以将这个位用于任何自定义的需求。
;比如，操作系统可以用这个位来标记这个段是否正在被使用，或者用于其他特定的需求。
;这取决于开发者如何使用这个位。但从硬件的角度来看，AVL位没有任何特定的功能或意义，它的使用完全由软件决定。
DESC_LIMIT_CODE2 equ 1111_0000000000000000b ;定义代码段要用的段描述符高32位中16~19段界限为全1
DESC_LIMIT_DATA2 equ DESC_LIMIT_CODE2 ;定义数据段要用的段描述符高32位中16~19段界限为全1
DESC_LIMIT_VIDEO2 equ 0000_000000000000000b ;定义我们要操作显存时对应的段描述符的高32位中16~19段界限为全0
DESC_P equ 1_000000000000000b ;定义了段描述符中的P标志位，表示该段描述符指向的段是否在内存中
DESC_DPL_0 equ 00_0000000000000b ;定义DPL为0的字段
DESC_DPL_1 equ 01_0000000000000b ;定义DPL为1的字段
DESC_DPL_2 equ 10_0000000000000b ;定义DPL为2的字段
DESC_DPL_3 equ 11_0000000000000b ;定义DPL为3的字段
DESC_S_CODE equ 1_000000000000b ;无论代码段，还是数据段，对于cpu来说都是非系统段，所以将S位置为1，见书p153图
DESC_S_DATA equ DESC_S_CODE ;无论代码段，还是数据段，对于cpu来说都是非系统段，所以将S位置为1，见书p153图
DESC_S_sys equ 0_000000000000b ;将段描述符的S位置为0，表示系统段
DESC_TYPE_CODE equ 1000_00000000b ;x=1,c=0,r=0,a=0 代码段是可执行的,非依从的,不可读的,已访问位a清0.
DESC_TYPE_DATA equ 0010_00000000b ;x=0,e=0,w=1,a=0 数据段是不可执行的,向上扩展的,可写的,已访问位a清0.
;定义代码段，数据段，显存段的高32位
DESC_CODE_HIGH4 equ (0x00 << 24) + DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_LIMIT_CODE2 + DESC_P + DESC_DPL_0 + DESC_S_CODE + DESC_TYPE_CODE + 0x00
DESC_DATA_HIGH4 equ (0x00 << 24) + DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_LIMIT_DATA2 + DESC_P + DESC_DPL_0 + DESC_S_DATA + DESC_TYPE_DATA + 0x00
DESC_VIDEO_HIGH4 equ (0x00 << 24) + DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_LIMIT_VIDEO2 + DESC_P + DESC_DPL_0 + DESC_S_DATA + DESC_TYPE_DATA + 0x0b
;-------------- 模块化的选择子字段宏 ---------------
RPL0 equ 00b ;定义选择字的RPL为0
RPL1 equ 01b ;定义选择子的RPL为1
RPL2 equ 10b ;定义选择字的RPL为2
RPL3 equ 11b ;定义选择子的RPL为3
TI_GDT equ 000b ;定义段选择子请求的段描述符是在GDT中
TI_LDT equ 100b ;定义段选择子请求的段描述符是在LDT中
修改loader.s文件内容，该文件主要完成初始化GDT后，通过显存的段描述符对显存寻址后实现字符的打印。
主要步骤：
（1）初始化GDT
(2) 利用BIOS中断打印字符
(3) 打开保护模式，加载GDT表的基址进入GDTR寄存器
打开保护模式:1、打开A20地址线（原因是因为8086存在高端内存，这部分内存只在逻辑中存在，物理中并没有对应。由于8086只有20根地址线，所以访问高端内存会自动丢掉最高位，所以并没有问题，当时很多程序员就利用这个特性偷懒。但是当后续CPU多了地址线后，之前8086偷懒程序员写的程序就会真的访问对于8086来说的高端内存。所以为了兼容他们的程序，就用A20地址线来控制是否能够访问更多的内存。用in与out指令就能与A20交互）；2、加载GDT表的首地址进入GDTR；3、将CR0寄存器的pe位置为1，意为打开保护模式（mov指令即可)
（4）刷新流水线
（5）加载显存段选择子，在保护模式下操作显存来显示字符
%include "boot.inc"
section loader vstart=LOADER_BASE_ADDR
LOADER_STACK_TOP equ LOADER_BASE_ADDR
jmp loader_start ;loader一进来是一大堆GDT段描述符数据，无法执行，所以要跳过
GDT_BASE: ;构建gdt及其内部的描述符
dd 0x00000000
dd 0x00000000
CODE_DESC:
dd 0x0000FFFF
dd DESC_CODE_HIGH4
DATA_STACK_DESC:
dd 0x0000FFFF
dd DESC_DATA_HIGH4
VIDEO_DESC:
dd 0x80000007 ;limit=(0xbffff-0xb8000)/4k=0x7
dd DESC_VIDEO_HIGH4 ; 此时dpl已改为0
GDT_SIZE equ $ - GDT_BASE
GDT_LIMIT equ GDT_SIZE - 1
times 60 dq 0 ; 此处预留60个描述符的空间
SELECTOR_CODE equ (0x0001<<3) + TI_GDT + RPL0 ; 相当于(CODE_DESC - GDT_BASE)/8 + TI_GDT + RPL0
SELECTOR_DATA equ (0x0002<<3) + TI_GDT + RPL0 ; 同上
SELECTOR_VIDEO equ (0x0003<<3) + TI_GDT + RPL0 ; 同上
gdt_ptr dw GDT_LIMIT ;定义加载进入GDTR的数据，前2字节是gdt界限，后4字节是gdt起始地址，
dd GDT_BASE
loadermsg db '2 loader in real.'
loader_start:
;------------------------------------------------------------
;INT 0x10 功能号:0x13 功能描述:打印字符串
;------------------------------------------------------------
;输入:
;AH 子功能号=13H
;BH = 页码
;BL = 属性(若AL=00H或01H)
;CX＝字符串长度
;(DH、DL)＝坐标(行、列)
;ES:BP＝字符串地址
;AL＝显示输出方式
; 0——字符串中只含显示字符，其显示属性在BL中。显示后，光标位置不变
; 1——字符串中只含显示字符，其显示属性在BL中。显示后，光标位置改变
; 2——字符串中含显示字符和显示属性。显示后，光标位置不变
; 3——字符串中含显示字符和显示属性。显示后，光标位置改变
;无返回值
mov sp,LOADER_BASE_ADDR
mov bp,loadermsg ; ES:BP = 字符串地址
mov cx,17 ; CX = 字符串长度
mov ax,0x1301 ; AH = 13, AL = 01h
mov bx,0x001f ; 页号为0(BH = 0) 蓝底粉红字(BL = 1fh)
mov dx,0x1800 ;
int 0x10 ; 10h 号中断
;----------------- 准备进入保护模式 ------------------------------------------
;1 打开A20
;2 加载gdt
;3 将cr0的pe位置1
;----------------- 打开A20 ----------------
in al, 0x92
or al, 0000_0010B
out 0x92,al
;----------------- 加载GDT ----------------
lgdt [gdt_ptr]
;----------------- cr0第0位置1 ----------------
mov eax,cr0
or eax,0x00000001
mov cr0,eax
;jmp dword SELECTOR_CODE:p_mode_start
jmp SELECTOR_CODE:p_mode_start ; 刷新流水线，避免分支预测的影响,这种cpu优化策略，最怕jmp跳转，
; 这将导致之前做的预测失效，从而起到了刷新的作用。
[bits 32]
p_mode_start:
mov ax,SELECTOR_DATA
mov ds,ax
mov es,ax
mov ss,ax
mov esp,LOADER_STACK_TOP
mov ax,SELECTOR_VIDEO
mov gs,ax
mov byte [gs:160], 'P'
jmp $
其中times 60 dq 0 表示 预留60个段描述符的位置以便以后使用 dq 表示定义8字节数据(一个段描述符大小),times 60 表示循环执行60次，lgdt [gdt_ptr]表示为GDTR寄存器赋值加载GDT，[bits 32]代表下来的指令编译成32位，mov byte [gs:160], 'P' gs寄存器中存放着显存段描述符的选择子，CPU会根据选择子的索引值在GDT中的到显存的段基址。段内偏移量为160（文本模式显示窗口大小默认为80*25，一个字符占两个字节，所以偏移量160表示第二行第一个字符）。
修改mbr.s中的内容(此处的mbr.s文件与上一章的一样)，因为将loader.s编译后超出了在MBR中所设置的512B，所以我们需要修改MBR中读入磁盘扇区的个数(修改为4)
mov cx,4 ; 待读入的扇区数

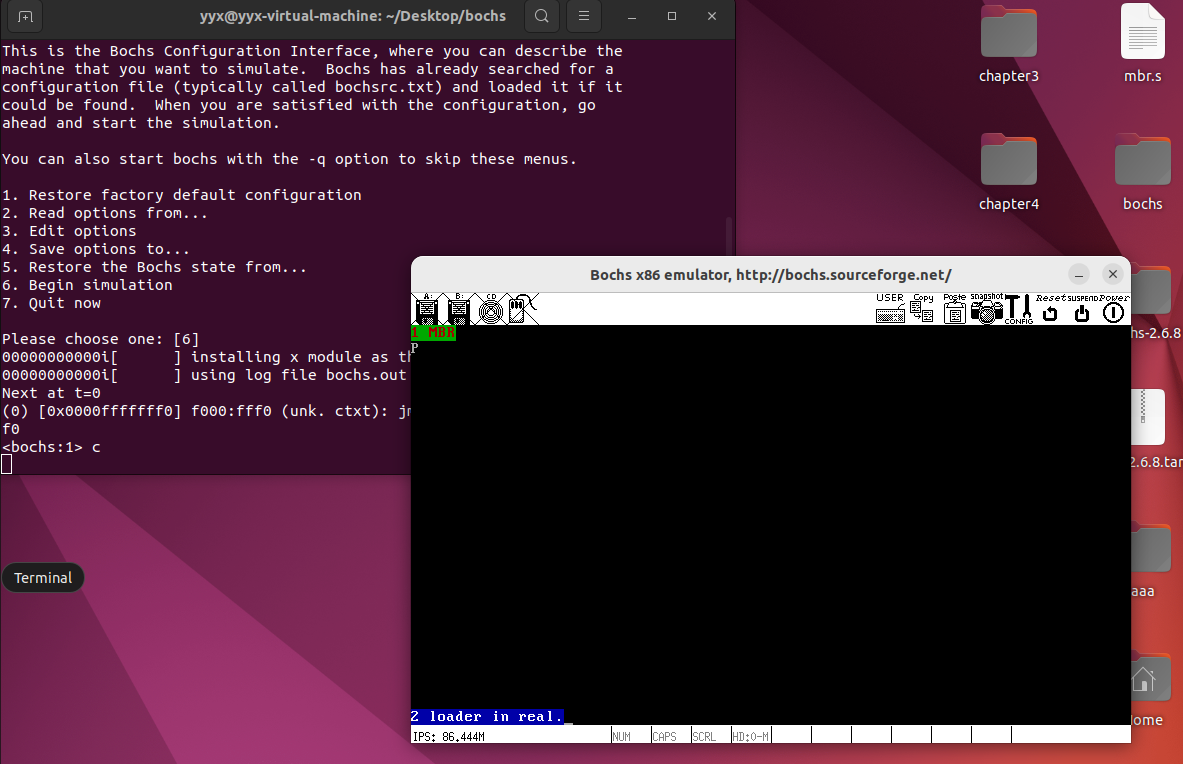

使用以下命令分别编译mbr.s和loader.s文件并启动bochs虚拟机就会得到下图效果。
mbr.s:
nasm -o /home/yyx/Desktop/chapter4/mbr /home/yyx/Desktop/chapter4/mbr.s -I /home/yyx/Desktop/chapter4/include
dd if=/home/yyx/Desktop/chapter4/mbr of=/home/yyx/Desktop/bochs/hd60M.img bs=512 count=1 conv=notrunc
loader.s:
nasm -o /home/yyx/Desktop/chapter4/loader /home/yyx/Desktop/chapter4/loader.s -I /home/yyx/Desktop/chapter4/include
dd if=/home/yyx/Desktop/chapter4/loader of=/home/yyx/Desktop/bochs/hd60M.img bs=512 count=4 conv=notrunc seek=2
注意：由于我们在mbr.s文件中修改了读入磁盘扇区个数，因此在使用dd命令将loader.s写入磁盘时count选项也因修改为4。
