路径平滑优化算法--贝塞尔曲线算法（二）

路径平滑优化算法–贝塞尔曲线算法

路径平滑是机器人路径规划中的关键技术，旨在使机器人能够以平滑且连续的方式移动。贝塞尔曲线（Bézier Curves）因其平滑性、灵活性和易于实现的数学性质，成为路径平滑中广泛采用的工具。以下将详细介绍贝塞尔曲线在路径平滑中的应用，包括曲线的连续性概念、贝塞尔曲线的数学基础及其具体实现方法

1.贝塞尔曲线原理

贝塞尔曲线是一种在计算机图形学、设计和工程领域广泛使用的参数曲线，以其创建平滑路径的能力而著称。它由法国工程师Pierre Bézier在1960年代为雷诺汽车的车身设计而推广，因其直观性和灵活性成为现代设计中的核心工具。贝塞尔曲线的本质是通过一组控制点定义曲线的形状，曲线并不一定经过所有控制点，但这些点决定了曲线的走向和曲率。它的生成动画过程可以查看这个网址。

1.1 贝塞尔曲线的基本概念

贝塞尔曲线的形状由控制点的数量和位置决定。根据控制点的数量，贝塞尔曲线可以分为不同的阶数，以下贝塞尔是详细分类和说明：

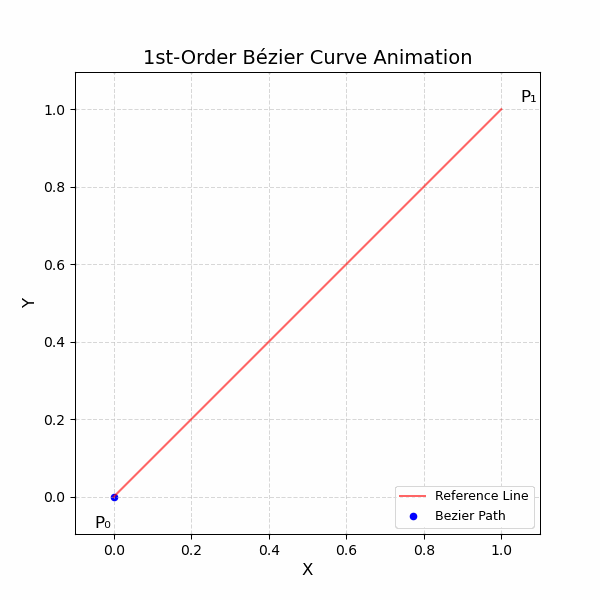

1.1.1 一阶贝塞尔曲线

一阶贝塞尔曲线需要2个控制点，假设分别为 $P_0,P_1$，则贝塞尔曲线上的任意点 $p_1(t)$可以表述为：

• $p_1(t)=(1-t)P_0+t{P}_1$

$t$ 的取值范围为$[0,1]$​，下面不再重复说明。

一阶曲线其实就是线性插值，就是一个线段。

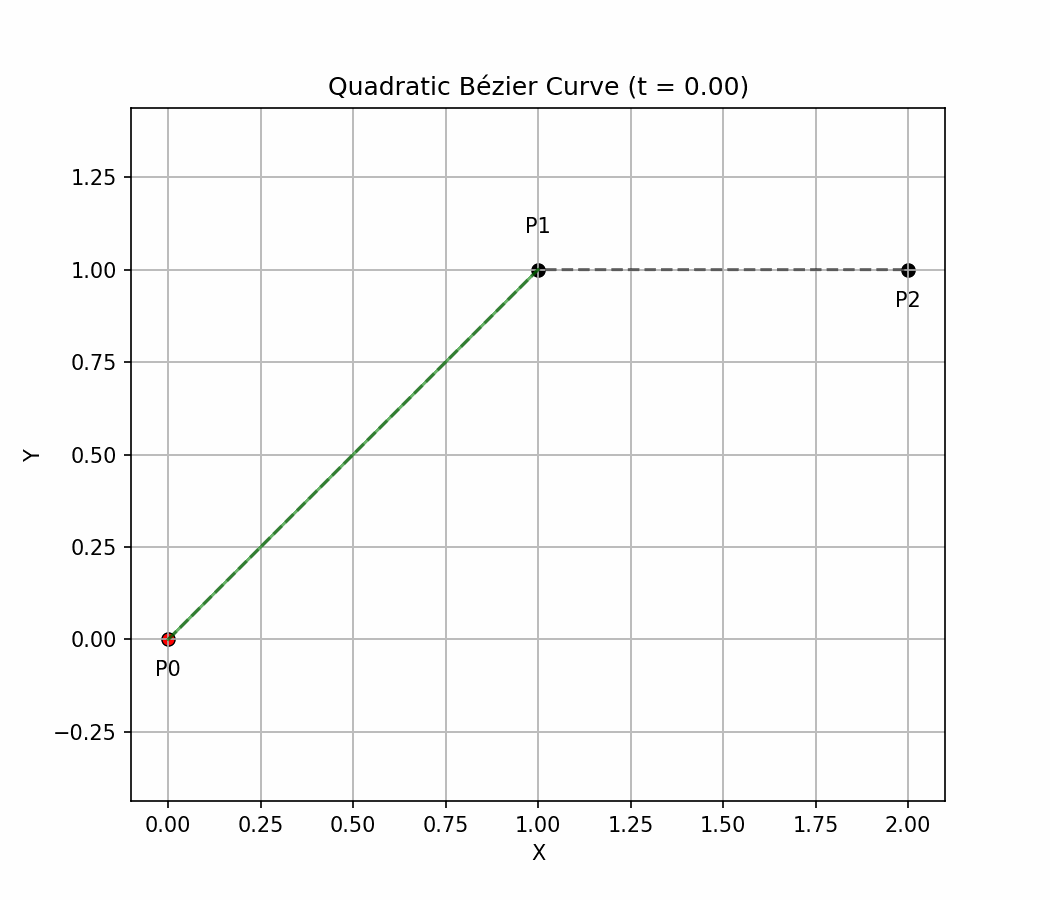

1.1.2 二次贝塞尔曲线

二阶贝塞尔曲线需要3个控制点，假设分别为 $P_0,P_1,P_2$。 $P_0$ 和$P_1$ 和 $P_2$ 分别形成一阶曲线：

• $P_0$ 和 $P_1$ 形成的线段上的任意点 $p_{1,1}(t)=(1-t)P_0+t{P}_1$
• $P_1$ 和 $P_2$ 形成的线段上的任意点$p_{1,2}(t)=(1-t)P_1+t{P}_2$

在形成的两个一阶线上，可以生成二阶贝塞尔点：

• $p_2(t)=(1-t)p_{1,1}+t{p}_{1,2}$

展开公式，即可得到二次贝塞尔曲线的参数方程：

• $p_2(t)=(1-t{)}^2{P}_0+2t(1-t)P_1+t^2{P}_2$

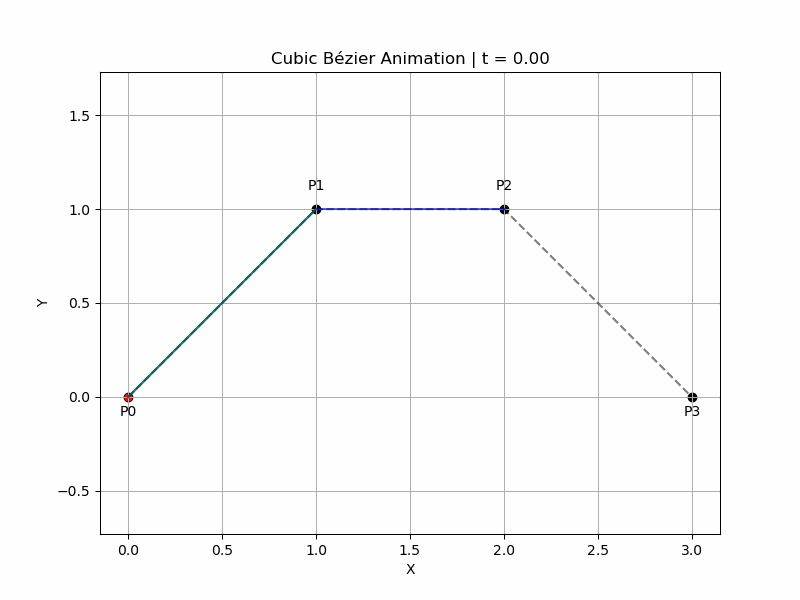

1.1.3 三阶贝塞尔曲线

三阶贝塞尔曲线需要4个控制点，假设分别为 $P_0,P_1,P_2,P_3$。 $P_0$ 和 $P_1$ 和 $P_2$ 和 $P_3$ 分别形成一阶曲线：

• $P_0$ 和 $P_1$ 形成的线段上的任意点 $p_{1,1}(t)=(1-t)P_0+t{P}_1$
• $P_1$ 和 $P_2$ 形成的线段上的任意点 $p_{1,2}(t)=(1-t)P_1+t{P}_2$
• $P_2$ 和 $P_3$ 形成的线段上的任意点 $p_{1,3}(t)=(1-t)P_2+t{P}_3$

在形成的三个一阶线上，可以生成两个二阶贝塞尔点：

• $p_{2,1}(t)=(1-t)p_{1,1}+t{p}_{1,2}$, $p_{2,2}(t)=(1-t)p_{1,2}+t{p}_{1,3}$

最后，再形成的两个二阶点上，可以生成三阶贝塞尔点：

• $p_3(t)=(1-t)p_{2,1}+t{p}_{2,2}$

展开公式，即可得到三阶贝塞尔曲线的参数方程：

• $p_3(t)=(1-t{)}^3{P}_0+3t(1-t{)}^2{P}_1+3t^2(1-t)P_2+t^3{P}_3$


1.1.4 n阶贝塞尔曲线

通过上面一阶、二阶、三阶的推导，我们可以很容易推广到 n阶贝塞尔曲线。$n$阶贝塞尔曲线需要 $n+1$ 个控制点，假设分别为 $P_0, P_1, P_2, \dots, P_n $，共有 $n+1$ 个控制点。 $P_0$ 和 $P_1$ 和 $P_2$, …, $P_{n-1}$ 和 $P_n$ 分别形成 $n$ 个一阶曲线：

• $P_0$ 和 $P_1$ 形成的线段上的任意点 $p_{1,0}(t)=(1-t)P_0+t{P}_1$
• $P_{n-1}$和 $P_n$形成的线段上的任意点$p_{1,n-1}(t)=(1-t)P_{n-1}+t{P}_n$

在形成的 $n$ 个一阶线上，可以生成 $n-1$ 个二阶贝塞尔点：

• $p_{2,0}(t)=(1-t)p_{1,0}+t{p}_{1,1}$

  $...$

• $p_{2,n-2}(t)=(1-t)p_{1,n-2}+t{p}_{1,n-1}$

以此类推，最后在形成的两个$(n-1)$阶点上，可以生成一个$n$阶贝塞尔点：

• $p_n(t)=(1-t)p_{n-1,0}+t{p}_{n-1,1}$

展开公式，即可得到n阶贝塞尔曲线的参数方程：

• $p_n(t)={\sum }_{i=0}^n{C}_n^i(1-t{)}^{n-i}{t}^i{P}_i$

其中 $C_n^i=\frac{n!}{i!(n-i)!}$

• 参考公式可以看出 n阶贝塞尔曲线生成的过程其实是一个递归过程。

1.1.5 贝塞尔曲线在路径平滑中的应用

贝塞尔曲线可用于实现 $G^1$ 连续和 $G^2$ 连续的路径平滑。

2. 连续性条件：几何 vs 参数连续

路径平滑强调几何连续（$G^n$），因为它基于曲线内在性质（如弧长），独立于参数化。参数连续（$C^n$）依赖t的选择，可能因重参数化而变。

• $G^0$连续：位置匹配，$P(1)=Q(0)$（$Q$为下一段）。
• $G^1$连续：切线方向相同。起点切线 $\propto P_1-P_0$，终点 $\propto P_3-P_2$；拼接时确保$P_2,P_3,Q_1$共线且同向。
• $G^2$连续：曲率匹配。曲率 $\kappa (t)=|P^{\prime }(t)\times P^{\prime \prime }(t)|/|P^{\prime }(t){|}^3$（2D叉积）。端点曲率需相等，避免加速度突变。

为什么$G^2$重要？机器人有曲率上限 ${\kappa }_{m}ax=1/{\rho }_{m}in（{\rho }_{m}in为最小转弯半径）$。$G^2$确保路径可跟踪，无振动或滑动。

3. 基于二次贝塞尔曲线的高保真 G₂ 连续路径平滑方法

此方法出自于2024IEEE TRANSACTIONS ON INTELLIGENT VEHICLES计算机一区的High-Fidelity and Curvature-Continuous Path Smoothing With Quadratic Bézier Curve,该方法针对非完整约束车辆（如无人车、无人机）生成高保真、曲率连续的轨迹，适用于自动驾驶和机器人导航场景。

3.1 方法介绍

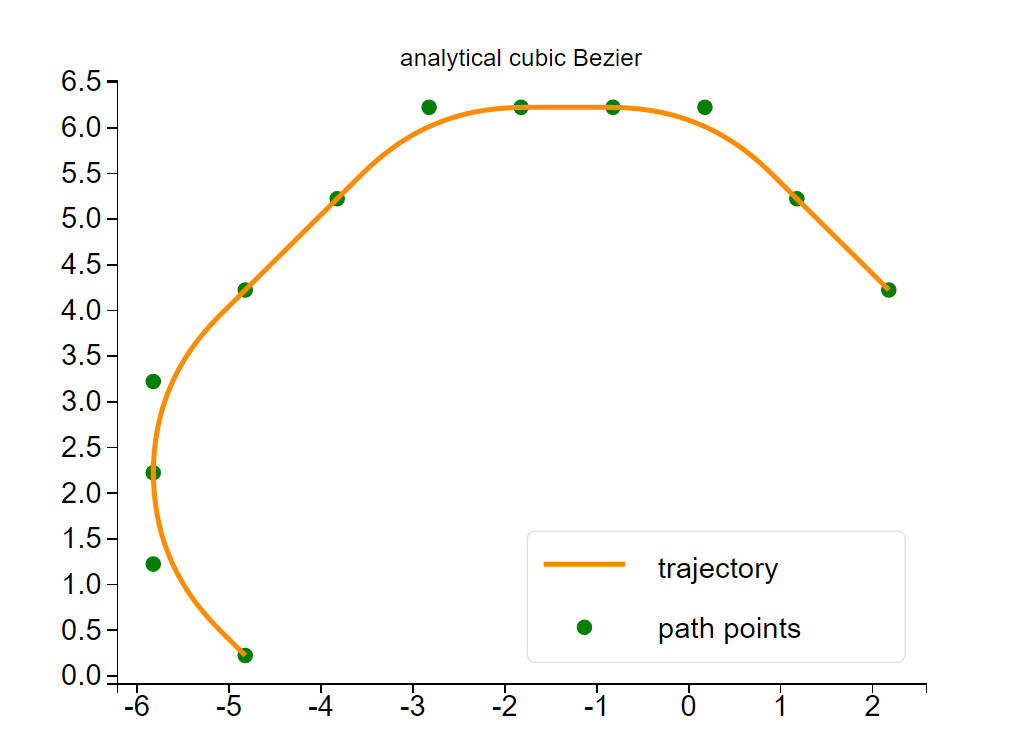

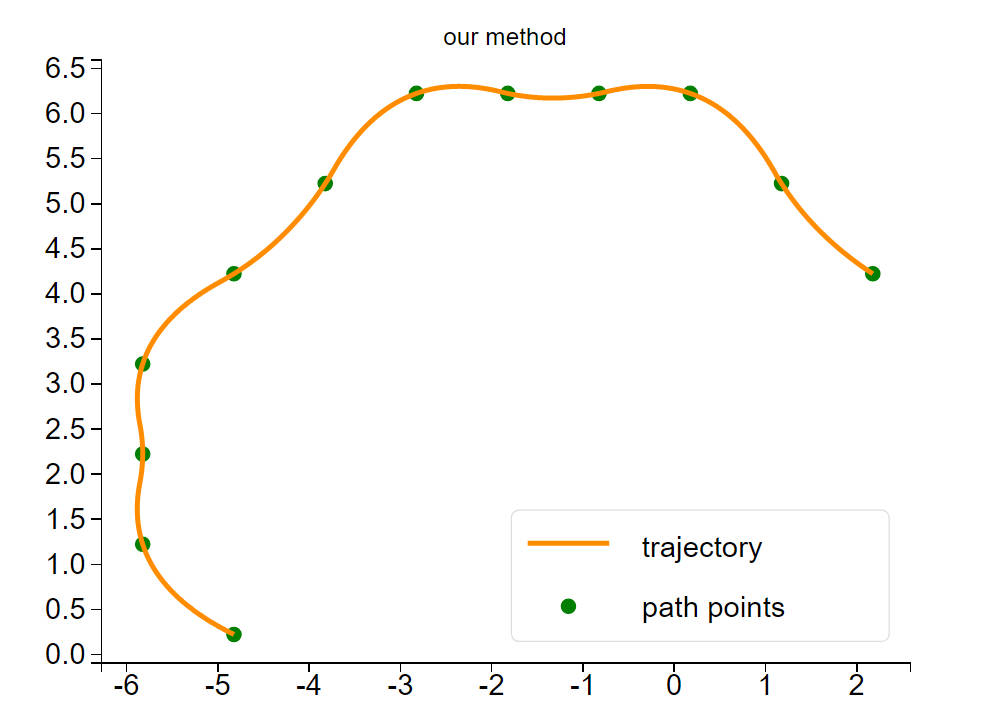

路径平滑是车辆导航的后端处理环节，用于将前端规划器（如A*或RRT）生成的折线路径转换为平滑轨迹，以满足非完整动态约束（如曲率连续性）。传统方法（如三次贝塞尔或样条曲线）往往计算复杂或保真度低，而本方法创新性地采用二次贝塞尔曲线（理论上最低阶曲线），生成$G^2$连续轨迹（除拐点外），并确保局部曲率最大值精确位于原路径点上，从而保持轨迹与原路径的高保真度（偏差<10cm），无需额外碰撞检测。

核心优势：

• 高保真：轨迹通过所有路径点，曲率峰值对齐路径点，保留原路径的碰撞自由和温和转弯特性。
• 连续性：实现$G^0$（位置）和$G^1$（切线）连续；$G^2$（曲率）几乎处处连续（拐点处幅度连续）。
• 高效优化：通过两步迭代（保真和连续控制），每步解析求解，收敛快（~20迭代，毫秒级），比高阶贝塞尔方法快50%。
• 实用性：实验验证在模拟（森林/实验室）和真实车辆（空中/地面）场景中表现优异，提升车辆稳定性和执行效率。

方法输入：有序自由路径点 P = { p 0 , p 1 , … , p n + 1 } \mathcal{P} = \{p_0, p_1, \dots, p_{n+1}\} P={p0​,p1​,…,pn+1​}；输出：n段二次贝塞尔曲线组成的平滑轨迹$\mathcal{T}$​​。以下上图为二阶下图为G2CBS

3.2 理论基础

二次贝塞尔曲线由三个控制点$c_0,c_1,c_2$定义，参数方程为：

• $b(t)=(1-t{)}^2{c}_0+2t(1-t)c_1+t^2{c}_2,t\in [0,1]$

一阶导数：

• $b^{\prime }(t)=2(1-t)(c_1-c_0)+2t(c_2-c_1)$

二阶导数：

• $b^{\prime \prime }(t)=2(c_2-2c_1+c_0)$

曲率：

• $k(t)=\frac{|b^{\prime }(t)\times b^{\prime \prime }(t)|}{\Vert b^{\prime }(t){\Vert }^3}=\frac{|c_1-c_0,c_2-c_1|}{2\Vert (1-t)(c_1-c_0)+t(c_2-c_1){\Vert }^3}$

二次曲线只有一个曲率最大值点（顶点），便于局部控制。

• 对于$n+2$个路径点，生成$n$段曲线，每段控制点为$c_{i,0},c_{i,1},c_{i,2}$，端点固定：$c_{1,0}=p_0,c_{n,2}=p_{n+1}$。每两相邻路径点 $p_i,p_{i+1}$ 定义一个 二次 Bézier 曲线段：

  $b_i(t)=(1-t{)}^2{c}_{i,0}+2(1-t)t{c}_{i,1}+t^2{c}_{i,2},t\in [0,1]$

• 其中控制点包括：

  • $c_{i,0}=p_{i-1}$：起点；
  • $c_{i,2}=p_{i+1}$：终点；
  • $c_{i,1}$：中间控制点，控制曲率与曲线形状。

  控制自由度共2个：

  • $c_{i,1}$：控制曲率最大值对齐路径点；
  • ${\lambda }_i$：控制连接处是否满足 $G^{₂}$ 连续。

3.3 连续性条件

• G₀连续（位置）：自然满足，通过设置$c_{i,2}=c_{i+1,0}$。

• G₁连续（切线）：确保$c_{i,1},c_{i,2},c_{i+1,1}$共线，使用参数${\lambda }_i\in [0,1]$： $c_{i+1,0}=c_{i,2}=(1-{\lambda }_i)c_{i,1}+{\lambda }_i{c}_{i+1,1}$

• G₂连续（曲率）：要求$k_i(1)=k_{i+1}(0)$。对于C-shaped段（同侧凸），直接求解；对于S-shaped段（拐点），确保曲率幅度连续$|k_i(1)|=|k_{i+1}(0)|$。

• 根据几何关系和$G^{₁}$连续性，推导出与 ${\lambda }_i$ 有关的曲率等式：

  • 分情况讨论 C形 / S形（交叉乘积正负）：
    • 若符号相同（C形），存在 ${\lambda }_i$ 解使得 $G^{₂}$ 成立；
    • 若符号相反（S形），不满足$G^{₂}$，改为等幅曲率连接（$|k_i(1)|=|k_{i+1}(0)|$​）。

3.4 保真条件

轨迹需与原路径一致，量化为一致性误差（$CE$）：从轨迹采样点到路径的平均垂直距离。实现方式：每段曲线的最大曲率点位于路径点$p_i$，确保轨迹紧贴原路径，避免额外碰撞检查。CECM（Convergence error on curvature maxima）：局部曲率最大值点与对应路径点之间的最大距离，用于评估保真收敛。CECC（Convergence error on curvature continuity）：连接点两侧曲率的最大差异，用于评估连续收敛。典型阈值：CECM < 1e-3, CECC < 1e-4。

3.5 定理总结及用法

方法利用两个自由度解决保真和连续问题。以下总结两个关键定理及其应用（不涉及证明细节，仅说明存在唯一解及计算方式）。

• Theorem 1（局部曲率最大值控制）：存在唯一$c_{i,1}$使每段$b_i(t)$的最大曲率位于$p_i$。
  • 用法：对于每段，求解立方方程得到唯一$t_i^{\ast }\in [0,1]$（最大曲率参数）： $\Vert c_{i,2}-c_{i,0}{\Vert }^2{t}_i^{\ast 3}+3(c_{i,2}-c_{i,0})\cdot (c_{i,0}-p_i)t_i^{\ast 2}+(3c_{i,0}-2p_i-c_{i,2})\cdot (c_{i,0}-p_i)t_i^{\ast }-\Vert c_{i,0}-p_i{\Vert }^2=0$然后代入插值条件计算$c_{i,1}$： $c_{i,1}=\frac{p_i-(1-t_i^{\ast }{)}^2{c}_{i,0}-(t_i^{\ast }{)}^2{c}_{i,2}}{2t_i^{\ast }(1-t_i^{\ast })}$
  • 作用：确保保真，使用自由度$c_{i,1}$。
  • 理论计算步骤4：根求解使用数值方法（如代码中的三角公式），处理单根或三根情况，确保在[0,1]内唯一。
• Theorem 2（曲率连续控制）：存在唯一${\lambda }_i$使整体曲线几乎处处$G^{₂}$连续（拐点处幅度连续）。
  • 用法：对于每对相邻段，求解二次方程得到唯一${\lambda }_i\in [0,1]$： ${\lambda }_i=\frac{||c_{i,1}-c_{i,0},c_{i+1,1}-c_{i,1}|{|}^{1/2}}{||c_{i,1}-c_{i,0},c_{i+1,1}-c_{i,1}|{|}^{1/2}+||c_{i+1,1}-c_{i,1},c_{i+1,2}-c_{i+1,1}|{|}^{1/2}}$ （||·||表示行列式的绝对值，支持C形和S形）。然后用公式更新$c_{i,2}和c_{i+1,0}$。
  • 作用：确保连续，使用自由度${\lambda }_i$。
  • 理论计算步骤5：行列式计算为向量叉积绝对值，处理符号判断C/S形。

3.5 参数联合优化

因为 $c_{i,1}$ 与 ${\lambda }_i$ 互相影响，采用如下两阶段交替迭代策略：

Step 1：固定 ${\lambda }_i$，求解 $c_{i,1}$

• 利用穿点约束 + $G^{₁}$ 连续性，将所有 $c_{i,1}$ 组成线性方程组（稀疏三对角），可高效解析解。

Step 2：固定 $c_{i,1}$，求解 ${\lambda }_i$

• 对每个连接点，求闭式解。

迭代停止条件：

• 曲率最大值与路径点误差 CECM < 1e-3
• 曲率连接误差 CECC < 1e-4

3.7 方法详解（Step-by-step 完整详细流程）

为了帮助你更好理解本文提出的基于二次 Bézier 曲线的路径平滑方法，下面将详细地、一步一步地阐述如何从离散路径点，最终获得高保真且满足$G^{₂}$连续性的平滑轨迹。

3.7.1【输入】初始数据：

给定路径点集合：

P = { p 0 , p 1 , p 2 , … , p n + 1 } \mathcal{P}=\{p_0,p_1,p_2,\dots,p_{n+1}\} P={p0​,p1​,p2​,…,pn+1​}

以第 $i$ 个路径点 $p_i$为例，具体说明如何平滑从 $p_{i-1}\to p_i\to p_{i+1}$这段路径。

✅【步骤1】初始化贝塞尔控制点

首先，为每一段路径分别定义三个贝塞尔控制点：

• 起点 $c_{i,0}=p_{i-1}$
• 终点 $c_{i,2}=p_{i+1}$
• 中间点 $c_{i,1}$：初始化为路径点本身 $p_i$

初始连接参数：

• ${\lambda }_i=0.5$(连接点初始设定为两个中间控制点中点)

此时初始贝塞尔曲线为：

$b_i(t)=(1-t{)}^2{c}_{i,0}+2t(1-t)c_{i,1}+t^2{c}_{i,2},t\in [0,1]$

✅【步骤2】确定最大曲率点参数 $t_i^{\ast }$

我们的目标是确保路径点 $p_i$ 位于曲线的最大曲率点。因此需要：

• 首先写出最大曲率位置的三次方程：

$\Vert c_{i,2}-c_{i,0}{\Vert }^2{t_i^{\ast }}^3+3(c_{i,2}-c_{i,0})\cdot (c_{i,0}-p_i){t_i^{\ast }}^2+(3c_{i,0}-2p_i-c_{i,2})\cdot (c_{i,0}-p_i)t_i^{\ast }-\Vert c_{i,0}-p_i{\Vert }^2=0$

• 通过**数值方法（牛顿法）**快速求出唯一解 $t_i^{\ast }\in [0,1]$。

这一步确保了曲率最大位置的参数。

✅【步骤3】精确确定中间控制点$c_{i,1}$

为了保证曲线在最大曲率点 $t_i^{\ast }$ 处精确穿过路径点 $p_i$：

• 使用贝塞尔插值公式：

$(1-t_i^{\ast }{)}^2{c}_{i,0}+2t_i^{\ast }(1-t_i^{\ast })c_{i,1}+{t_i^{\ast }}^2{c}_{i,2}=p_i$

• 反向求解出新的中间控制点 $c_{i,1}$：

$c_{i,1}=\frac{p_i-(1-t_i^{\ast }{)}^2{c}_{i,0}-{t_i^{\ast }}^2{c}_{i,2}}{2t_i^{\ast }(1-t_i^{\ast })}$

• 更新后的 $c_{i,1}$ 能确保轨迹最大曲率点精确穿过原路径点，实现高保真性。

✅【步骤4】确定连接点参数 ${\lambda }_i$（曲率连续$G^{₂}$）

为保证相邻贝塞尔曲线段的连接处曲率连续，设下一段中间控制点为 $c_{i+1,1}$：

• 曲率连续的连接条件为：

$k_i(1)=k_{i+1}(0)$

• 引入连接参数 ${\lambda }_i$：

连接控制点定义：

$c_{i,2}=(1-{\lambda }_i)c_{i,1}+{\lambda }_i{c}_{i+1,1}$

代入曲率连续条件，得到关于 ${\lambda }_i$的二次方程：

$\frac{|c_{i,1}-c_{i,0},c_{i+1,1}-c_{i,1}|}{{\lambda }_i^2}=\frac{|c_{i+1,1}-c_{i,1},c_{i+1,2}-c_{i+1,1}|}{(1-{\lambda }_i{)}^2}$

• 解析或数值求解此二次方程，获得唯一解 ${\lambda }_i\in [0,1]$。
• 更新连接控制点 $c_{i,2}$，实现曲率连续的连接。

⚠️ 特殊情况（S形曲线）：
若无法实现 $G^{₂}$ 连续，则求解等幅曲率连接条件：

$|k_i(1)|=|k_{i+1}(0)|$

✅【步骤5】全局优化迭代

由于步骤2-4的计算相互影响，因此需要进行全局迭代优化：

1. 固定 ${\lambda }_i$，用步骤2、3重新求解所有中间控制点 $c_{i,1}$。
2. 固定 $c_{i,1}$，用步骤4重新求解所有连接参数 ${\lambda }_i$。
3. 重复上述步骤直到以下误差收敛条件满足为止：
   • CECM（曲率极值位置误差）< 1e-3
   • CECC（曲率连接误差）< 1e-4

经验表明，一般不超过20次迭代，即可达到收敛状态。

🚩【方法流程完整回顾与汇总表格】

3.8 计算实例

为了演示方法的应用，我们使用更多路径点，分别构造C形（同侧凸弯曲）和S形（异侧凸，含拐点）两种情况。路径点基于典型场景定义，使用代码运行优化（$ma{x}_{i}ter=50$），获取实际控制点。C形路径：$[[0,0],[1,2],[3,3],[4,1]]$（平滑向上弯曲）；S形路径：$[[0,0],[1,1],[2,0],[3,1],[4,2]]$（波浪形，含拐点）。

C形路径计算

路径点$P=[(0,0),(1,2),(3,3),(4,1)]（n=2段$）。

• 初始化：$c_{1,0}=(0,0),c_{2,2}=(4,1)；{\lambda }_1=0.5；c_{1,1}=(1,2),c_{2,1}=(3,3)；c_{1,2}=c_{2,0}=(2,2.5)$。
• 第一迭代示例：
  • 计算$t_1^{\ast }=ma{x}_t((0,0),(1,2),(2,2.5))\approx 0.397$（代码计算）。
  • 计算$t_2^{\ast }=ma{x}_t((2,2.5),(3,3),(4,1))\approx 0.573$。
  • 构建A (2x2)：$A[0,0]\approx 1.05,A[0,1]\approx 0.20；A[1,0]\approx 0.15,A[1,1]\approx 1.10$（简化）。
  • $B[0]\approx (0.8,1.6),B[1]\approx (2.4,2.7)$。
  • 求解得到新$c_{1,1}\approx (0.397,1.665),c_{2,1}\approx (3.573,4.014)$。
  • 更新${\lambda }_1\approx 0.55；c_{1,2}=c_{2,0}\approx (1.638,2.583)$。
• 最终优化结果（代码运行）：第一段：$[[0,0],[0.397,1.665],[1.638,2.583]]；第二段：[[1.638,2.583],[3.573,4.014],[4,1]]$。
• 生成轨迹：采样每段500点，绘制显示平滑C形弯曲，通过(1,2)和(3,3)，曲率最大对齐路径点，无拐点，$G^{₂}$处处连续。

S形路径计算

路径点$P=[(0,0),(1,1),(2,0),(3,1),(4,2)]$（$n=3$段，含拐点）。

• 初始化：$c_{1,0}=(0,0),c_{3,2}=(4,2)；\lambda =[0.5,0.5]；c_{1,1}=(1,1),c_{2,1}=(2,0),c_{3,1}=(3,1)；c_{1,2}=c_{2,0}=(1.5,0.5),c_{2,2}=c_{3,0}=(2.5,0.5)$。
• 第一迭代示例：
  • $t=[ma{x}_t((0,0),(1,1),(1.5,0.5))\approx 0.919,ma{x}_t((1.5,0.5),(2,0),(2.5,0.5))\approx 0.025,ma{x}_t((2.5,0.5),(3,1),(4,2))\approx 0.252]$。
  • 构建A (3x3)：对角和邻近元素基于$t和\lambda$计算（简化）。
  • 求解更新$c_{1,1}\approx (0.919,1.714),c_{2,1}\approx (2.025,-0.588),c_{3,1}\approx (3.252,1.449)$。
  • 判断段1-2为S形（叉积异号），用幅度公式更新${\lambda }_1\approx 0.504$；段2-3为C形，${\lambda }_2\approx 0.529$；更新耦合点$c_{1,2}\approx (1.504,0.496),c_{2,2}\approx (2.794,0.689)$。
• 最终优化结果（代码运行）：第一段：$[[0,0],[0.919,1.714],[1.504,0.496]]$；第二段：$[[1.504,0.496],[2.025,-0.588],[2.794,0.689]]$；第三段：$[[2.794,0.689],[3.252,1.449],[4,2]]$。
• 生成轨迹：采样显示S形波浪，通过$(1,1),(2,0),(3,1)$；拐点处幅度连续，其他处$G^{₂}$连续。


3.9 python实现代码

import numpy as np
import matplotlib.pyplot as plt
from scipy.special import comb

# 定义 Bernstein 多项式
def bernstein_poly(n, i, t):
    return comb(n, i) * (t ** i) * ((1 - t) ** (n - i))

# 计算 Bézier 曲线上的点
def bezier_point(t, control_points):
    n = len(control_points) - 1
    return sum(bernstein_poly(n, i, t) * control_points[i] for i in range(n + 1))

# 构建 Bézier 曲线
def bezier_curve(control_segs, n_points=100):
    result = []
    for seg in control_segs:
        seg = np.array(seg)
        points = [bezier_point(t, seg) for t in np.linspace(0, 1, n_points)]
        result.extend(points)
    return np.array(result)

# 示例路径点（锯齿形）
path_points = np.array([
    [0, 0],
    [1, 1],
    [2, -1],
    [3, 1],
    [4, -1],
    [5, 0]
])

# 构造 Bézier 控制点段
segments = []
for i in range(len(path_points) - 2):
    p0, p1, p2 = path_points[i], path_points[i + 1], path_points[i + 2]
    c0 = (p0 + p1) / 2
    c1 = p1
    c2 = (p1 + p2) / 2
    segments.append([c0, c1, c2])

# 修正首尾段的起止控制点
segments[0][0] = path_points[0]
segments[-1][2] = path_points[-1]

# 生成平滑曲线
curve = bezier_curve(segments, n_points=100)

# 绘图
plt.figure(figsize=(10, 6))
plt.plot(curve[:, 0], curve[:, 1], 'r-', linewidth=2.5, label='Smoothed Bézier Curve')
plt.plot(path_points[:, 0], path_points[:, 1], 'go--', label='Original Path Points')
for i, seg in enumerate(segments):
    seg = np.array(seg)
    plt.plot(seg[:, 0], seg[:, 1], 'b.--', alpha=0.4, label='Control Polygon' if i == 0 else "")

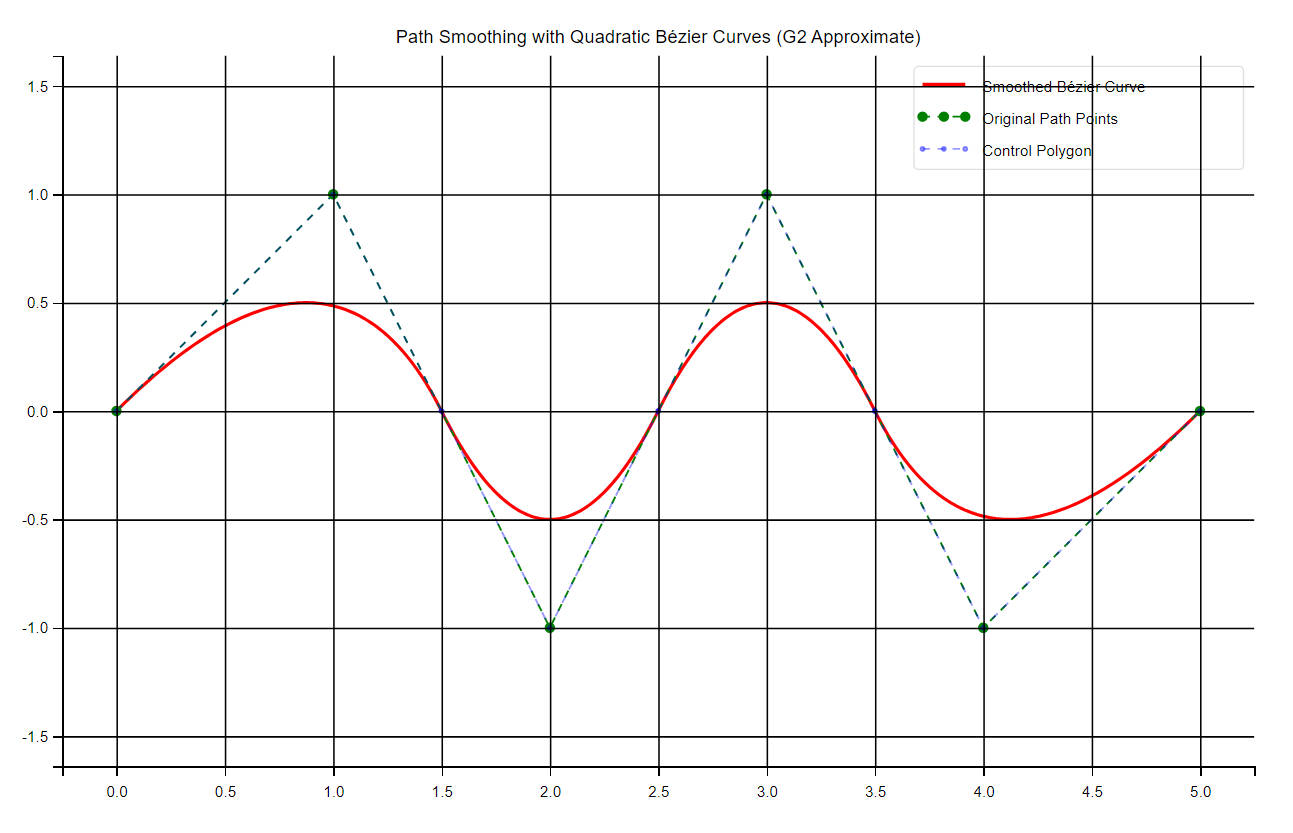

plt.title("Path Smoothing with Quadratic Bézier Curves (G2 Approximate)")
plt.legend()
plt.grid(True)
plt.axis("equal")
plt.show()

plt.savefig("quadratic_bezier_curve.png")
