1.概念
集群类型
- LB负载均衡：LVS、haproxy、nginx
- HA高可用集群：mysql、redis
- SPoF解决单点故障
- HPC高性能集群
系统高可用性
SLA：Service-Level Agreement 服务等级协议（提供服务的企业与客户之间就服务的品质、水准、性能等方面所达成的双方共同认可的协议或契约）
A = MTBF / (MTBF+MTTR）
系统故障
硬件故障：设计缺陷、wear out（损耗）、非人为不可抗拒因素
软件故障：设计缺陷 bug
高可用类型
提升系统高用性的解决方案：降低MTTR- Mean Time To Repair(平均故障时间)
解决方案：建立冗余机制
- active/passive 主/备
- active/active 双主
- active --> HEARTBEAT --> passive
- active <–> HEARTBEAT <–> active
VRRP
虚拟路由冗余协议,解决静态网关单点风险
运用：
- 物理层:路由器、三层交换机
- 软件层:keepalived
VRRP 相关术语
- 虚拟路由器：Virtual Router
- 虚拟路由器标识：VRID(0-255)，唯一标识虚拟路由器
- VIP：Virtual IP
- VMAC：Virutal MAC (00-00-5e-00-01-VRID)
- master：主设备
- backup：备用设备
- priority：优先级
VRRP 相关技术
- 通告：心跳，优先级等；周期性
- 工作方式：抢占式，非抢占式
安全认证：无认证、简单字符认证：预共享密钥、MD5
工作模式：主/备、主/主
2.keepalived部署
功能
- 基于vrrp协议完成地址流动
- 为vip地址所在的节点生成ipvs规则(在配置文件中预先定义)
- 为ipvs集群的各RS做健康状态检测
- 基于脚本调用接口完成脚本中定义的功能，进而影响集群事务，以此支持nginx、haproxy等服务

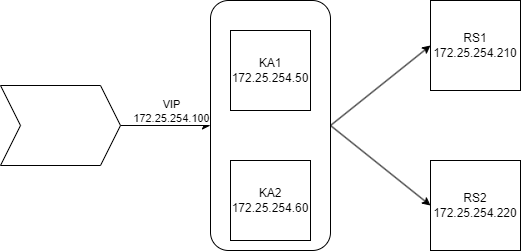

2.1keepalived架构
2.2keepalived环境准备
- 各节点时间必须同步：ntp, chrony
- 关闭防火墙及SELinux
- 各节点之间可通过主机名互相通信：非必须
- 建议使用/etc/hosts文件实现：非必须
- 各节点之间的root用户可以基于密钥认证的ssh服务完成互相通信：非必须
2.4 keepalived安装
相关文件
- 软件包名：keepalived
- 主程序文件：/usr/sbin/keepalived
- 主配置文件：/etc/keepalived/keepalived.conf
- 配置文件示例：/usr/share/doc/keepalived/
- Unit File：/lib/systemd/system/keepalived.service
- Unit File的环境配置文件：/etc/sysconfig/keepalived
dnf install keepalived -y
systemctl start keeplived
systemctl enable --now keepalived
2.5 keepalived配置
/etc/keepalived/keepalived.conf配置文件组成部分
Global definitions ：定义邮件配置，route_id，vrrp配置，多播地址等
VRRP instance(s)：定义每个vrrp虚拟路由器
Virtual server group(s)
Virtual server(s) ：LVS集群的VS和RS
#Global Definitions 全局定义段
global_defs {
notification_email {
admin@example.com #告警接收邮箱（需配置SMTP）
backup@example.com
}
notification_email_from keepalived@hostname #发件人标识
smtp_server 192.168.1.1 #SMTP服务器地址
smtp_connect_timeout 30 #SMTP连接超时（秒）
router_id LVS_DEVEL #节点唯一标识（重要！）
script_user root #检查脚本执行用户
enable_script_security #禁止脚本中变量传递
vrrp_skip_check_adv_addr #对所有通告报文都检查，会比较消耗性能；
#用此配置后，如果收到的通告报文和上一个报文是同个路由器，则跳过检查，默认值为全检查
vrrp_strict #严格遵循vrrp协议
#启用此项后以下状况将无法启动服务:1.无VIP地址；2.配置了单播邻居；3.在VRRP版本2中有IPv6地址
#建议不加此项配置
vrrp_garp_interval 1 #免费 ARP（Gratuitous ARP）报文时间间隔
#免费 ARP用于通知网络中其他设备，某 IP 地址对应的 MAC 地址发生了变化
#帮助网络设备更新 ARP 缓存，确保数据能正确转发到新的主节点
vrrp_gna_interval 1 #用于配置发送 Gratuitous NA（免费邻居通告）报文的时间间隔
#通知网络中其他设备，某 IPv6 地址对应的链路层地址（MAC 地址）发生了变化
#帮助网络设备更新邻居缓存（Neighbor Cache）
#确保 IPv6 数据包能正确转发到新的主节点
vrrp_mcast_group4 224.0.0.44 #指定组播IP地址范围
}
#VRRP Instance VRRP实例段
vrrp_instance VI_1 {
state MASTER # 初始状态（MASTER/BACKUP）
interface eth0 # 绑定VRRP的物理网卡
virtual_router_id 51 # 虚拟路由ID（0-255，集群内一致）
# 同属一个虚拟路由器的多个keepalived节点必须相同
priority 100 # 选举优先级（MASTER需＞BACKUP）
advert_int 1 # 通告间隔（秒）
unicast_src_ip 192.168.1.2 # 单播模式下的源IP（可选）
unicast_peer {
192.168.1.3 # 对端IP（替代组播）
}
authentication #认证机制{
auth_type PASS # 认证类型（PASS/AH）
auth_pass 1111 # 密码（明文，建议8字符）
}
virtual_ipaddress #虚拟IP,生产环境可能指定上百个IP地址{
#<IPADDR>/<MASK> brd <IPADDR> dev <STRING> scope <SCOPE> label <LABEL>
192.168.1.100/24 dev eth0 label eth0:0 # 虚拟IP配置
2001:db8::1/64 # 支持IPv6
}
track_script {
chk_nginx # 关联的健康检查脚本（见下文）
}
notify_master "/path/to/script.sh master" # 状态切换触发脚本
notify_backup "/path/to/script.sh backup"
}
#检查配置文件语法
keepalived -t -f /etc/keepalived/keepalived.conf
例：
#master
global_defs {
router_id KA1.timinglee.org # 唯一标识
vrrp_garp_interval 1 # 免费ARP广播间隔
vrrp_mcast_group4 224.0.0.18 # VRRP组播地址
}
vrrp_instance VI_1 {
state MASTER
interface eth0
virtual_router_id 20 # 集群ID需一致
priority 100 # 高优先级
virtual_ipaddress {
172.25.254.100/24 dev eth0 label eth0:0 # VIP配置
}
}
#backup
global_defs {
router_id KA2.timinglee.org # 唯一标识
vrrp_mcast_group4 224.0.0.18 # 与Master相同组播地址
}
vrrp_instance VI_1 {
state BACKUP
interface eth0
virtual_router_id 20 # 与Master相同的集群ID
priority 80 # 低优先级
virtual_ipaddress {
172.25.254.100/24 dev eth0 label eth0:0 # 相同的VIP
}
}
22:48:23.294894 IP 172.25.254.50 > 224.0.0.18: VRRPv2, Advertisement, vrid 20, prio 100 # Master通告
22:48:24.084793 IP 172.25.254.60 > 224.0.0.18: VRRPv2, Advertisement, vrid 20, prio 80 # Backup监听
2.5.1 keepalived日志功能
vim /etc/sysconfig/keepalived
KEEPALIVED_OPTIONS="-D -S 6" #日志级别为0-7
vim /etc/rsyslog.conf
local6.* /var/log/keepalived.log
systemctl restart keepalived.service rsyslog.service
#测试
tail -f /var/log/keepalived.log
2.5.2实现独立子配置文件
mkdir /etc/keepalived/conf.d
vim /etc/keepalived/keepalived.conf
#在global下面添加
include /etc/keepalived/conf.d/*.conf #相关子配置文件
vim /etc/keepalived/conf.d/router.conf
vrrp_instance VI_1 {
state MASTER
interface eth0
virtual_router_id 20
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.100/24 dev eth0 label eth0:0
}
}
3.keepalived示例
3.1master/slave的单主架构
master配置
vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
notification_email {
lllll@lllll.com
}
notification_email_from keepalived@KA1.li.org
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id KA1.li.org
vrrp_skip_check_adv_addr
#vrrp_strict #添加此选项无法访问vip，可以用nft list ruleset查看
vrrp_garp_interval 1
vrrp_gna_interval 1
vrrp_mcast_group4 224.0.0.18
}
vrrp_instance VI_1 {
state MASTER
interface eth0
virtual_router_id 20
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.100/24 dev eth0 label eth0:0
}
}
backup配置
#只修改
vrrp_instance VI_1 {
state BACKUP
interface eth0
virtual_router_id 20 #相同id管理同一个虚拟路由
priority 80 #低优先级
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.100/24 dev eth0 label eth0:0
}
}
#测试
tcpdump -i eth0 -nn host 224.0.0.18
3.2抢占模式和非抢占模式
抢占模式工作流程
3.2.1非抢占模式
特点：
- 原 Master 节点恢复后不会自动抢回 VIP，保持 Backup 状态
- 需显式配置 nopreempt 参数
- 适合避免频繁切换导致服务波动的场景
- 所有节点都要设置backup
工作流程
配置
vrrp_instance VI_1 {
state BACKUP # 所有节点均设为BACKUP
priority 100 # 优先级仍可不同
advert_int 1
nopreempt # 显式声明非抢占模式
}
3.2.2 延迟抢占模式
作用
- 立即检测到恢复，但不立即抢回 VIP
- 等待延迟时间（preempt_delay） 确认节点稳定性
- 延迟结束后，若节点仍健康，则执行 VIP 抢占
工作流程
配置
vrrp_instance VI_1 {
state MASTER
priority 100
preempt # 显式启用抢占模式（默认已启用）
preempt_delay 300 # 抢占延迟时间（秒，建议5-300秒）
advert_int 1 # 心跳间隔需小于preempt_delay
}
3.3VIP单播配置
启用 vrrp_strict 时，不能启用单播
unicast_src_ip <IPADDR> #指定发送单播的源IP
unicast_peer {
<IPADDR> #指定接收单播的对方目标主机IP
}
3.4Keepalived 通知脚本配置
默认以用户keepalived_script身份执行脚本,如果此用户不存在，以root执行脚本可以用 script_user <USER> 指定脚本执行用户的身份
global_defs {
......
script_user <USER>
......
}
通知脚本类型
notify_master <STRING>|<QUOTED-STRING> #当前节点成为主节点时触发的脚本
notify_backup <STRING>|<QUOTED-STRING> #当前节点转为备节点时触发的脚本
notify_fault <STRING>|<QUOTED-STRING> #当前节点转为“失败”状态时触发的脚本
脚本的调用
#在vrrp_instance VI_1 语句块下面加
notify_master "/etc/keepalived/notify.sh master"
notify_backup "/etc/keepalived/notify.sh backup"
notify_fault "/etc/keepalived/notify.sh fault"
#创建通知脚本
vim /etc/keepalived/mail.sh
#!/bin/bash
mail_dest='llll@llll.com'
mail_send()
{
mail_subj="$HOSTNAME to be $1 vip 转移"
mail_mess="`date +%F\ %T`: vrrp 转移,$HOSTNAME 变为 $1"
echo "$mail_mess" | mail -s "$mail_subj" $mail_dest
}
case $1 in
master)
mail_send master
;;
backup)
mail_send backup
;;
fault)
mail_send fault
;;
*)
exit 1
;;
esac
#邮件配置
dnf install s-nail sendmail -y
vim /etc/mail.rc
#######mail set##########
set smtp=smtp.163.com
set smtp-auth=login
set smtp-auth-user=lllll@163.com
set smtp-auth-password=
set from=lllll@163.com
set ssl-verify=ignore
systemctl enable --now sendmail.service
3.4.1Keepalived 状态切换的通知脚本
vim /etc/keepalived/mail.sh
#!/bin/bash
mail_dest='llll@llll.com'
mail_send()
{
mail_subj="$HOSTNAME to be $1 vip 转移"
mail_mess="`date +%F\ %T`: vrrp 转移,$HOSTNAME 变为 $1"
echo "$mail_mess" | mail -s "$mail_subj" $mail_dest
}
case $1 in
master)
mail_send master
;;
backup)
mail_send backup
;;
fault)
mail_send fault
;;
*)
exit 1
;;
esac
chmod +x /etc/keepalived/mail.sh
vim /etc/keepalived/keepalived.conf
global_defs {
enable_script_security #开启keepalived执行脚本功能
script_user root #指定脚本执行用户身份
}
vrrp_instance VI_1 {
……
notify_master "/etc/keepalived/mail.sh master"
notify_backup "/etc/keepalived/mail.sh backup"
notify_fault "/etc/keepalived/mail.sh fault"
}
3.5master/master的双主架构
双master分别走不同的业务，互为主备
vim /etc/keepalived/keepalived.conf
#KA1
vrrp_instance VI_1 {
state MASTER #主
interface ens33
virtual_router_id 50
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.50 dev ens33 label ens33:0
}
}
vrrp_instance VI_60 {
state BACKUP #备
interface ens33
virtual_router_id 60
priority 80
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.60 dev ens33 label ens33:1
}
}
#KA2
vrrp_instance VI_1 {
state BACKUP #备
interface ens33
virtual_router_id 50
priority 80
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.50 dev ens33 label ens33:0
}
}
vrrp_instance VI_60 {
state MASTER #主
interface ens33
virtual_router_id 60
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.60 dev eth0 label eth0:1
}
}
3.6实现IPVS的高可用性
实现 IPVS (IP Virtual Server) 的高可用性需要结合 Keepalived 和 LVS 技术，通过 VIP 漂移和健康检查确保服务持续可用。
virtual_server IP port {
...
real_server {
...
}
real_server {
...
}
…
}
virtual_server IP port #定义虚拟主机IP地址及其端口
virtual_server fwmark int #ipvs的防火墙打标，实现基于防火墙的负载均衡集群
virtual_server group string #使用虚拟服务器组
配置
virtual_server IP port { #VIP和PORT
delay_loop <INT> #检查后端服务器的时间间隔
lb_algo rr|wrr|lc|wlc|lblc|sh|dh #定义调度方法
lb_kind NAT|DR|TUN #集群的类型,注意要大写
persistence_timeout <INT> #持久连接时长
protocol TCP|UDP|SCTP #指定服务协议,一般为TCP
sorry_server <IPADDR> <PORT> #所有RS故障时，备用服务器地址
real_server <IPADDR> <PORT> { #RS的IP和PORT
weight <INT> #RS权重
notify_up <STRING>|<QUOTED-STRING> #RS上线通知脚本
notify_down <STRING>|<QUOTED-STRING> #RS下线通知脚本
HTTP_GET|SSL_GET|TCP_CHECK|SMTP_CHECK|MISC_CHECK { ... } #定义当前主机健康状
态检测方法
}
}
#应用层检测：HTTP_GET|SSL_GET
HTTP_GET|SSL_GET {
url {
path <URL_PATH> #定义要监控的URL
status_code <INT> #判断上述检测机制为健康状态的响应码，一般为 200
}
connect_timeout <INTEGER> #客户端请求的超时时长, 相当于haproxy的timeout server
nb_get_retry <INT> #重试次数
delay_before_retry <INT> #重试之前的延迟时长
connect_ip <IP ADDRESS> #向当前RS哪个IP地址发起健康状态检测请求
connect_port <PORT> #向当前RS的哪个PORT发起健康状态检测请求
bindto <IP ADDRESS> #向当前RS发出健康状态检测请求时使用的源地址
bind_port <PORT> #向当前RS发出健康状态检测请求时使用的源端口
}
#传输层检测：TCP_CHECK
TCP_CHECK {
connect_ip <IP ADDRESS> #向当前RS的哪个IP地址发起健康状态检测请求
connect_port <PORT> #向当前RS的哪个PORT发起健康状态检测请求
bindto <IP ADDRESS> #发出健康状态检测请求时使用的源地址
bind_port <PORT> #发出健康状态检测请求时使用的源端口
connect_timeout <INTEGER> #客户端请求的超时时长
#等于haproxy的timeout server
}
3.7实现其它应用的高可用性 VRRP Script
keepalived利用 VRRP Script 技术，可以调用外部的辅助脚本进行资源监控，并根据监控的结果实现优先动态调整，从而实现其它应用的高可用性功能
建议配置文件路径：/usr/share/doc/keepalived/keepalived.conf.vrrp.localcheck
#配置模板
#定义脚本
vrrp_script <SCRIPT_NAME> {
script <STRING>|<QUOTED-STRING> #此脚本返回值为非0时，会触发下面OPTIONS执行
OPTIONS
}
#调用脚本
track_script {
SCRIPT_NAME_1
SCRIPT_NAME_2
}
#定义脚本
vrrp_script <SCRIPT_NAME> { #定义一个检测脚本，在global_defs 之外配置
script <STRING>|<QUOTED-STRING> #shell命令或脚本路径
interval <INTEGER> #间隔时间，单位为秒，默认1秒
timeout <INTEGER> #超时时间
weight <INTEGER:-254..254> #默认为0,如果设置此值为负数，
#当上面脚本返回值为非0时
#会将此值与本节点权重相加可以降低本节点权重， #即表示fall.
#如果是正数，当脚本返回值为0，
#会将此值与本节点权重相加可以提高本节点权重
#即表示 rise.通常使用负值
fall <INTEGER> #执行脚本连续几次都失败,则转换为失败，建议设为2以上
rise <INTEGER> #执行脚本连续几次都成功，把服务器从失败标记为成功
user USERNAME [GROUPNAME] #执行监测脚本的用户或组
init_fail #设置默认标记为失败状态，监测成功之后再转换为成功状态
}
#调用脚本
vrrp_instance test {
... ...
track_script {
check_down
}
}
