引言
在前几章实验中我们都没有涉及到 I.MX6U 的时钟和主频配置操作，全部使用的默认配置，
默认配置下 I.MX6U 工作频率为 396MHz。但是 I.MX6U 系列标准的工作频率为 528MHz，有些
型号甚至可以工作到 696MHz。本章学习 I.MX6U 的时钟系统，学习如何配置 I.MX6U 的
系统时钟和其他的外设时钟，使其工作频率为 528MHz，其他的外设时钟源都工作在 NXP 推荐
的频率。
8.1 I.MX6U 时钟系统详解
I.MX6U 的系统主频为 528MHz，有些型号可以跑到 696MHz，但是默认情况下内部 boot
rom 会将 I.MX6U 的主频设置为 396MHz。我们在使用 I.MX6U 的时候肯定是要发挥它的最大性能，那么主频肯定要设置到 528MHz(其它型号可以设置更高， 比如 696MHz)，其它的外设时钟也要设置到 NXP 推荐的值。
8.1.1 系统时钟来源
打开 I.MX6U-ALPHA 开发板原理图，开发板时钟原理图如图 8.1.1.1 所示：

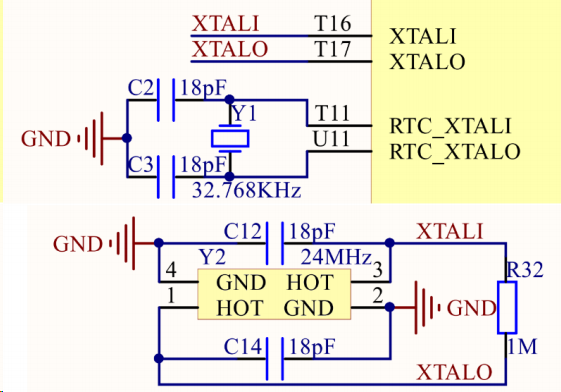

图 8.1.1.1 开发板时钟原理图
从图8.1.1.1 可以看出 I.MX6U-ALPHA 开发板的系统时钟来源于两部分：32.768KHz 和24MHz 的晶振，其中 32.768KHz 晶振是 I.MX6U 的 RTC 时钟源，24MHz 晶振是 I.MX6U 内核和其它外设的时钟源，也是我们重点要分析的。
8.1.2 7路PLL时钟源
I.MX6U 的外设有很多，不同的外设时钟源不同，NXP 将这些外设的时钟源进行了分组，
一共有 7 组，这 7 组时钟源都是从 24MHz 晶振 PLL 而来的，因此也叫做 7 组 PLL，这 7 组 PLL
结构如图 8.1.1.2 所示：

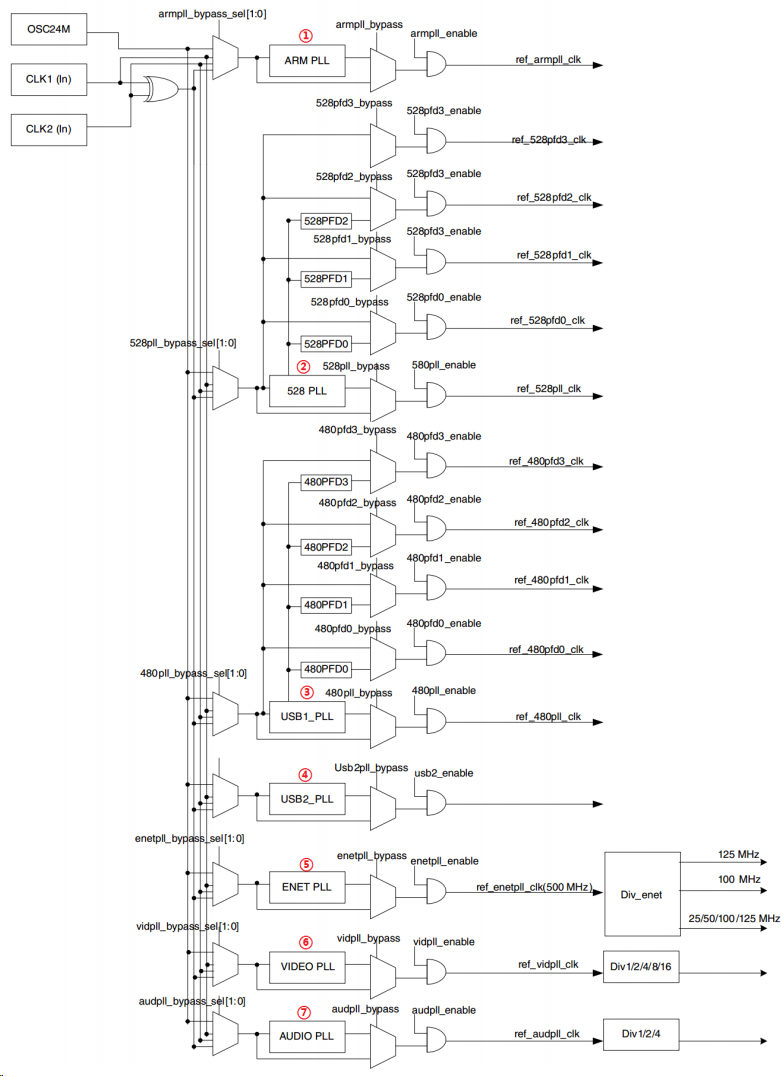

图 8.1.2.1 初级 PLLs 时钟源生成图
图8.1.2.1 展示了 7 个 PLL 的关系，我们依次来看一下这 7 个 PLL 都是什么做什么的：
①、 ARM_PLL（PLL1），此路 PLL 是供 ARM 内核使用的，ARM 内核时钟就是由此 PLL
生成的，此 PLL 通过编程的方式最高可倍频到 1.3GHz。
②、528_PLL(PLL2)，此路 PLL 也叫做 System_PLL，此路 PLL 是固定的 22 倍频，不可编
程修改。因此，此路 PLL 时钟=24MHz * 22 = 528MHz，这也是为什么此 PLL 叫做 528_PLL 的
原因。此 PLL 分出了 4 路 PFD，分别为：PLL2_PFD0~PLL2_PFD3，这 4 路 PFD 和 528_PLL
共同作为其它很多外设的根时钟源。通常 528_PLL 和这 4 路 PFD 是 I.MX6U 内部系统总线的
时钟源，比如内处理逻辑单元、DDR 接口、NAND/NOR 接口等等。
③、USB1_PLL(PLL3)，此路 PLL 主要用于 USBPHY，此 PLL 也有四路 PFD，为：
PLL3_PFD0~PLL3_PFD3，USB1_PLL 是固定的 20 倍频，因此 USB1_PLL=24MHz *20=480MHz。
USB1_PLL虽然主要用于USB1PHY，但是其和四路PFD同样也可以作为其他外设的根时钟源。
④、USB2_PLL(PLL7，没有写错！就是 PLL7，虽然序号标为 4，但是实际是 PLL7)，看名
字就知道此路PLL是给USB2PHY 使用的。同样的，此路PLL固定为20倍频，因此也是480MHz。
⑤、ENET_PLL(PLL6),此路 PLL 固定为 20+5/6 倍频，因此 ENET_PLL=24MHz * (20+5/6)
= 500MHz。此路 PLL 用于生成网络所需的时钟，可以在此 PLL 的基础上生成 25/50/100/125MHz
的网络时钟。
⑥、VIDEO_PLL(PLL5),此路 PLL 用于显示相关的外设，比如 LCD，此路 PLL 的倍频可以
调整，PLL 的输出范围在 650MHz~1300MHz。此路 PLL 在最终输出的时候还可以进行分频，
可选 1/2/4/8/16 分频。
⑦、AUDIO_PLL(PLL4),此路 PLL 用于音频相关的外设，此路 PLL 的倍频可以调整，PLL
的输出范围同样也是 650MHz~1300MHz，此路 PLL 在最终输出的时候也可以进行分频，可选
1/2/4 分频。
8.1.3 时钟树简介
在上一小节讲解了 7 路 PLL，I.MX6U 的所有外设时钟源都是从这 7 路 PLL 和有些 PLL 的
PFD 而来的，这些外设究竟是如何选择 PLL 或者 PFD 的？这个就要借助《IMX6ULL 参考手
册》里面的时钟树了，如图 8.1.3.1 所示：

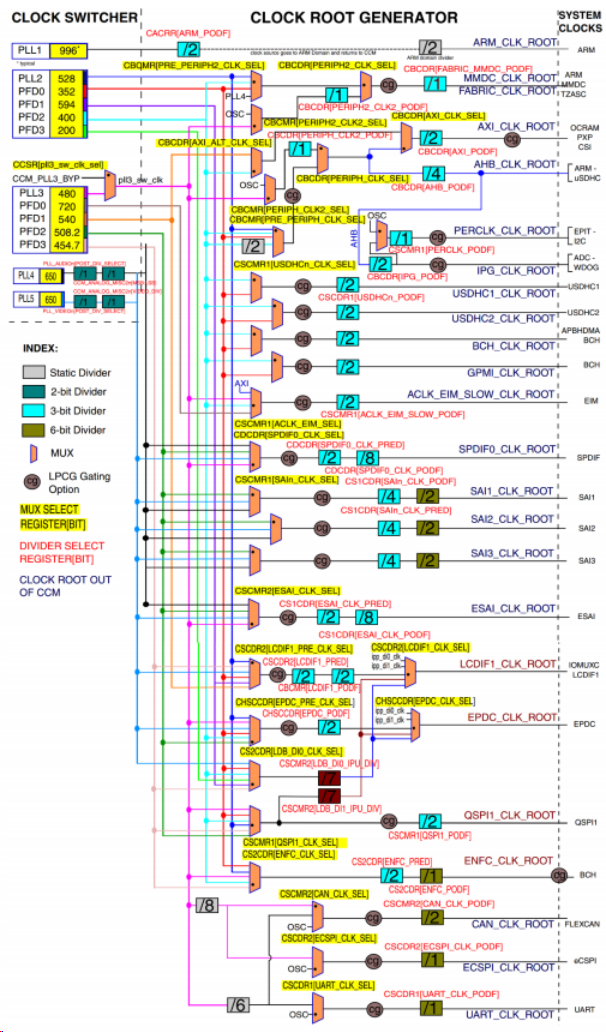

图 8.1.3.1 I.MX6U 时钟树
在图 8.1.3.1 中一共有三部分：CLOCK_SWITCHER、CLOCK ROOT GENERATOR 和
SYSTEM CLOCKS。其中左边的 CLOCK_SWITCHER 就是我们上一小节讲解的那 7 路 PLL 和
8 路 PFD，右边的 SYSTEM CLOCKS 就是芯片外设，中间的 CLOCK ROOT GENERATOR 是最
复杂的！这一部分就像“月老”一样，给左边的CLOCK_SWITCHER和右边的SYSTEM CLOCKS
进行牵线搭桥。外设时钟源是有多路可以选择的，CLOCK ROOT GENERATOR 就负责从 7 路
PLL 和 8 路 PFD 中选择合适的时钟源给外设使用。具体操作肯定是设置相应的寄存器，我们以
ESAI 这个外设为例，ESAI 的时钟图如图 8.1.3.2 所示：

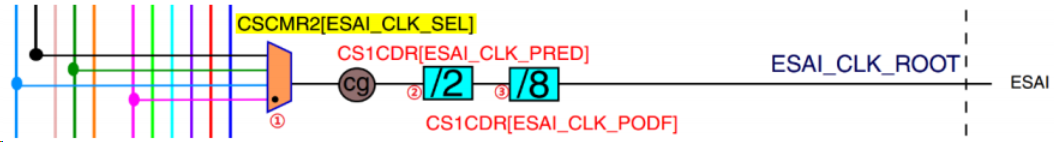

图 8.1.3.2 ESAI 时钟
在图 8.1.3.2 中我们分为了 3 部分，这三部分如下：
①、此部分是时钟源选择器，ESAI 有 4 个可选的时钟源：PLL4、PLL5、PLL3_PFD2 和
pll3_sw_clk 。具体选择哪一路作为ESAI的时钟源是由寄存器CCM->CSCMR2的ESAI_CLK_SEL 位来决定的，用户可以自由配置，配置如图 8.1.3.3 所示：

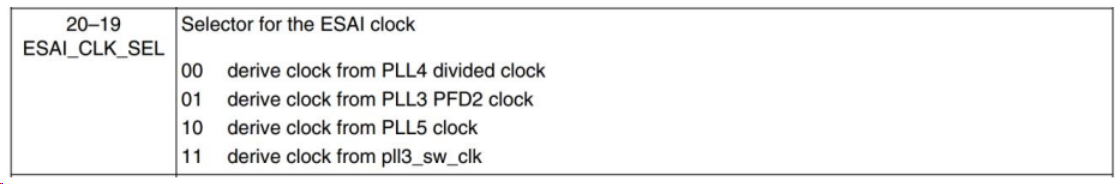

图 8.1.3.3 寄存器 CSCMR2 的 ESAI_CLK_SEL 位
②、此部分是 ESAI 时钟的前级分频，分频值由寄存器 CCM_CS1CDR 的 ESAI_CLK_PRED
来确定的，可设置 1~8 分频，假如现在 PLL4=650MHz，我们选择 PLL4 作为 ESAI 时钟，前级
分频选择 2 分频，那么此时的时钟就是 650/2=325MHz。
③、此部分又是一个分频器，对②中输出的时钟进一步分频，分频值由寄存器CCM_CS1CDR 的 ESAI_CLK_PODF 来决定，可设置 1~8 分频。假如我们设置为 8 分频的话，
经过此分频器以后的时钟就是 325/8=40.625MHz。因此最终进入到 ESAI 外设的时钟就是
40.625MHz。
上面我们以外设 ESAI 为例讲解了如何根据图 8.1.3.1 来设置外设的时钟频率，其他的外
设基本类似的。
8.1.4 内核时钟设置
I.MX6U 的时钟系统前面几节已经分析的差不多了，现在就可以开始设置相应的时钟频率
了。先从主频开始，我们将 I.MX6U 的主频设置为 528MHz，根据图 8.1.3.2 的时钟树可以看到
ARM 内核时钟如图 8.1.4.1 所示：
图 8.1.4.1 ARM 内核时钟树
在图 8.1.4.1 中各部分如下：
①、内核时钟源来自于 PLL1，假如此时 PLL1 为 996MHz。
②、通过寄存器 CCM_CACRR 的 ARM_PODF 位对 PLL1 进行分频，可选择 1/2/4/8 分频，
假如我们选择 2 分频，那么经过分频以后的时钟频率是 996/2=498MHz。
③、大家不要被此处的 2 分频给骗了，此处没有进行 2 分频(我就被这个2分频骗了好久，
主频一直配置不正确！)。
④、经过第②步 2 分频以后的 498MHz 就是 ARM 的内核时钟，也就是 I.MX6U 的主频。
经过上面几步的分析可知，假如我们要设置内核主频为 528MHz，那么 PLL1 可以设置为
1056MHz，寄存器 CCM_CACRR 的 ARM_PODF 位设置为 2 分频即可。同理，如果要将主频设
置为 696MHz，那么 PLL1 就可以设置为 696MHz，CCM_CACRR 的 ARM_PODF 设置为 1 分
频即可。现在问题很清晰了，寄存器 CCM_CACRR 的 ARM_PODF 位很好设置，PLL1 的频率
可以通过寄存器 CCM_ANALOG_PLL_ARMn 来设置。接下来详细的看一下 CCM_CACRR 和
CCM_ANALOG_PLL_ARMn 这两个寄存器，CCM_CACRR 寄存器结构如图 8.1.4.2 所示：

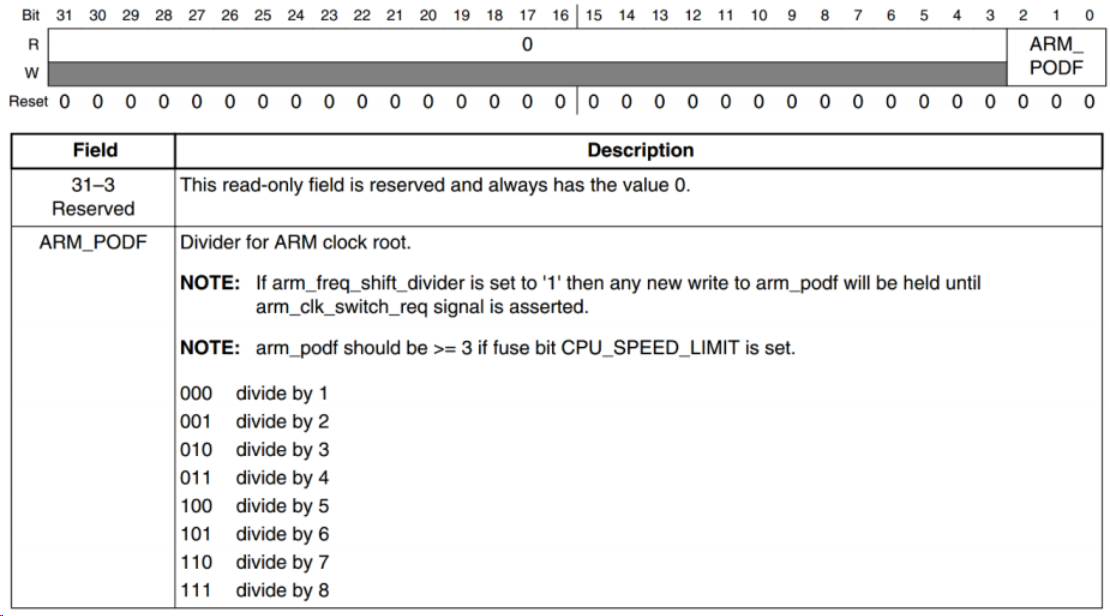

图 8.1.4.2 寄存器 CCM_CACRR
寄存器 CCM_CACRR 只有 ARM_PODF 位，可以设置为 0~7，分别对应 1~8 分频。如果要
设置为2分频的话CCM_CACRR就要设置为1。再来看一下寄存器CCM_ANALOG_PLL_ARMn，
此寄存器结构如图 8.1.4.3 所示：

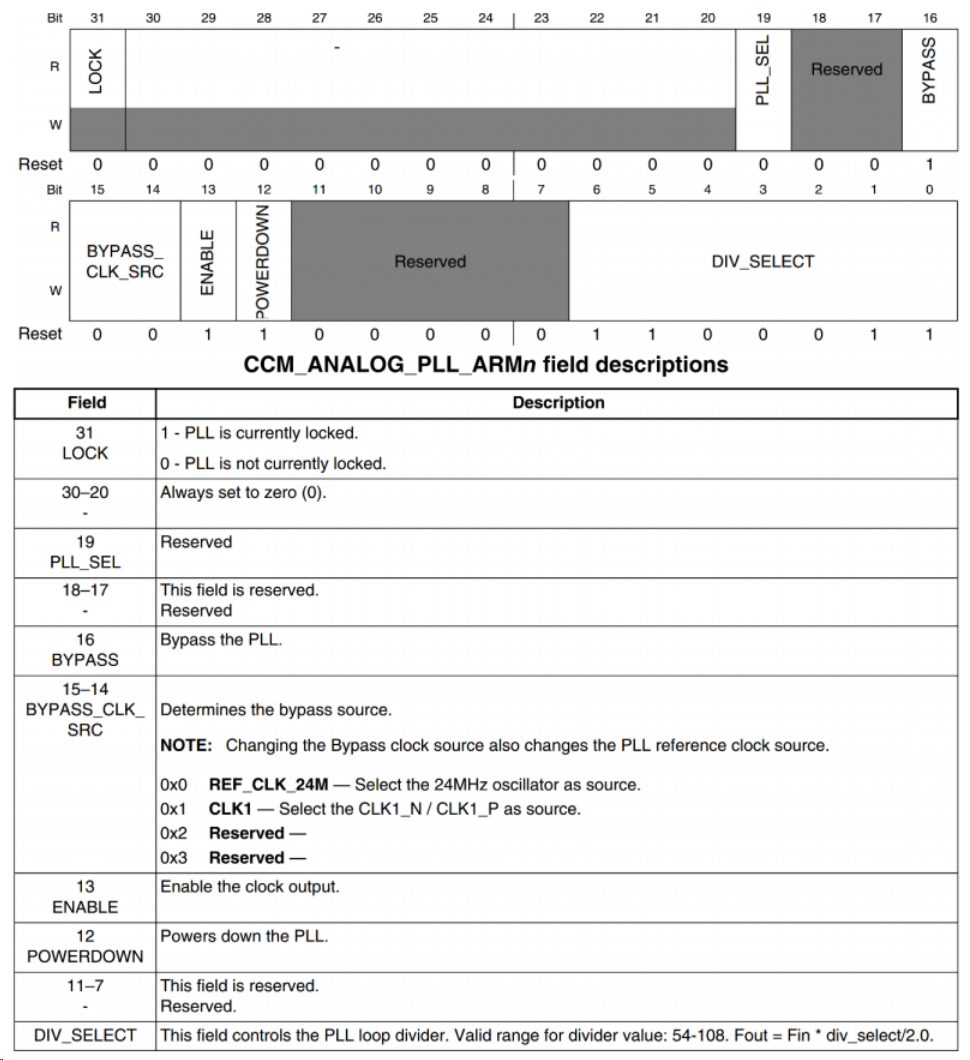

图 8.1.4.3 寄存器 CCM_ANALOG_PLL_ARMn
在寄存器 CCM_ANALOG_PLL_ARMn 中重要的位如下：
ENABLE: 时钟输出使能位，此位设置为 1 使能 PLL1 输出，如果设置为 0 的话就关闭 PLL1
输出。
DIV_SELECT: 此位设置 PLL1 的输出频率，可设置范围为：54~108，PLL1 CLK = Fin *
div_seclec/2.0，Fin=24MHz。如果 PLL1 要输出 1056MHz 的话，div_select 就要设置为 88。
在修改 PLL1 时钟频率的时候我们需要先将内核时钟源改为其他的时钟源，PLL1 可选择的
时钟源如图 8.1.4.4 所示：

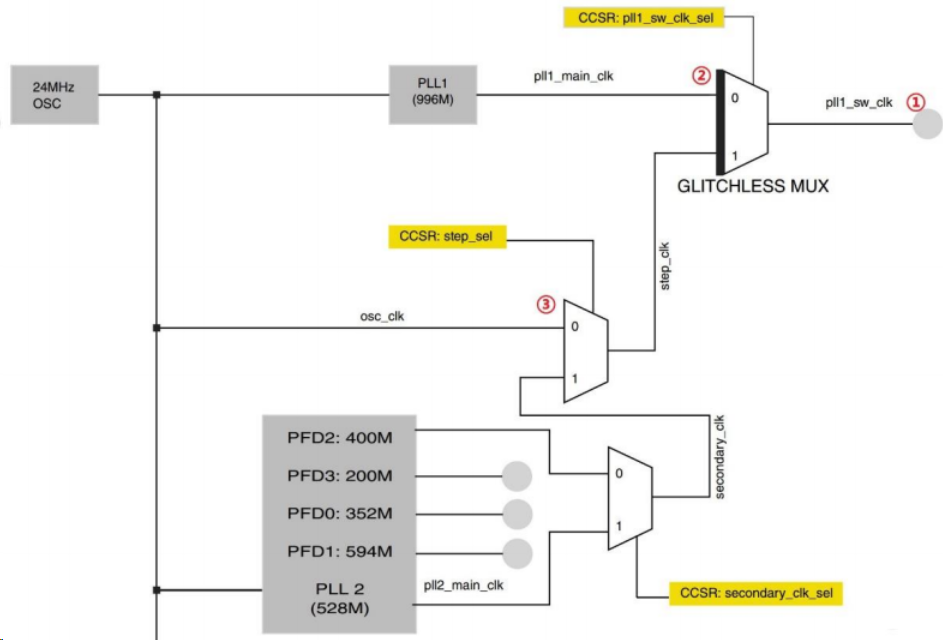

图 8.1.4.4 PLL1 时钟开关
①、pll1_sw_clk 也就是 PLL1 的最终输出频率。
②、此处是一个选择器，选择 pll1_sw_clk 的时钟源，由寄存器 CCM_CCSR 的
PLL1_SW_CLK_SEL 位决定 pll1_sw_clk 是选择 pll1_main_clk 还是 step_clk。正常情况下应该
选择 pll1_main_clk，但是如果要对 pll1_main_clk(PLL1)的频率进行调整的话，比如我们要设置
PLL1=1056MHz，此时就要先将 pll1_sw_clk 切换到 step_clk 上。等 pll1_main_clk 调整完成以后
再切换回来。
③、此处也是一个选择器，选择 step_clk 的时钟源，由寄存器 CCM_CCSR 的 STEP_SEL 位来决定 step_clk 是选择 osc_clk 还是 secondary_clk。一般选择 osc_clk，也就是 24MHz 的晶振。这里我们就用到了一个寄存器 CCM_CCSR，此寄存器结构如图 8.1.4.5 所示：

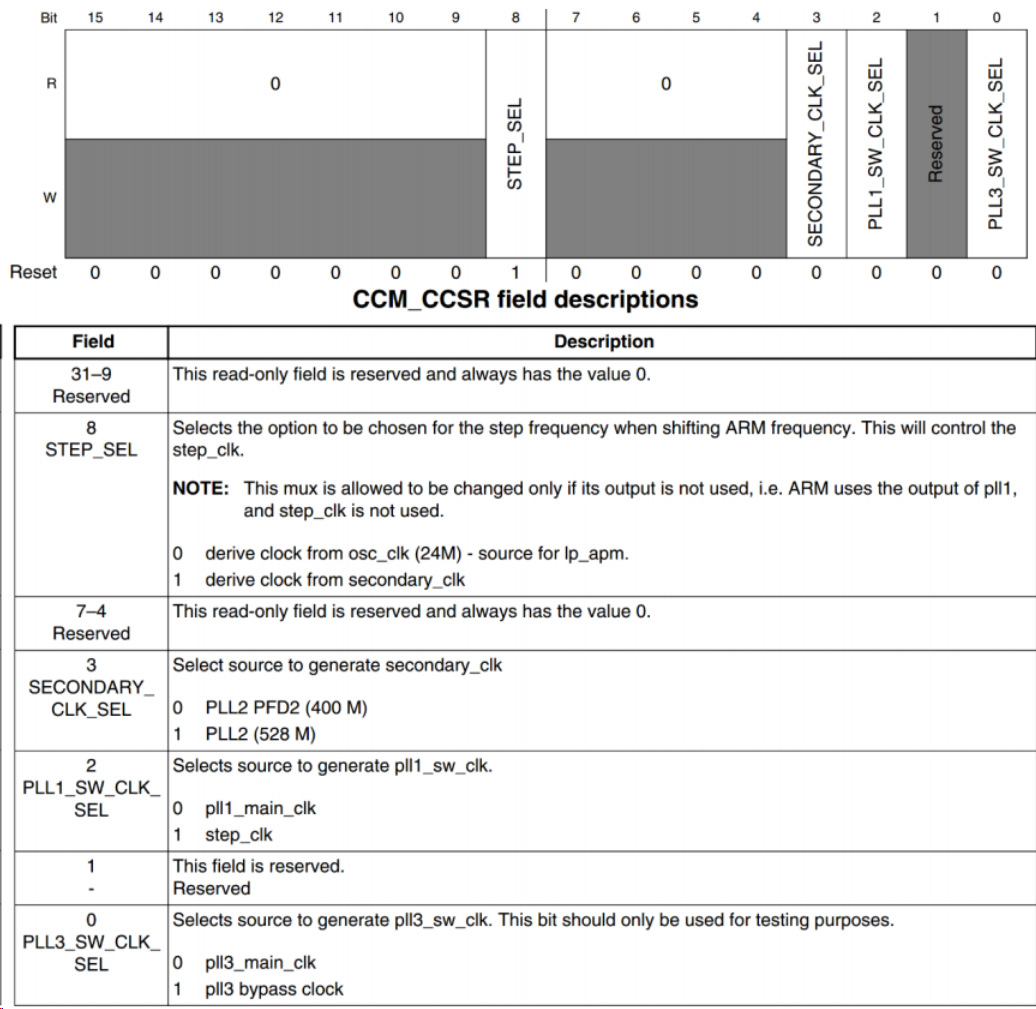

图 8.1.4.5 寄存器 CCM_CCSR 结构图
寄存器 CCM_CCSR 我们只用到了 STEP_SEL、PLL1_SW_CLK_SEL 这两个位，一个是用
来选择 step_clk 时钟源的，一个是用来选择 pll1_sw_clk 时钟源的。
到这里，修改 I.MX6U 主频的步骤就很清晰了，修改步骤如下：
①、 设置寄存器 CCSR 的 STEP_SEL 位，设置 step_clk 的时钟源为 24M 的晶振。
②、设置寄存器 CCSR 的 PLL1_SW_CLK_SEL 位，设置 pll1_sw_clk 的时钟源为
step_clk=24MHz，通过这一步我们就将 I.MX6U 的主频先设置为 24MHz，直接来自于外部的
24M 晶振。
③、设置寄存器 CCM_ANALOG_PLL_ARMn，将 pll1_main_clk(PLL1)设置为 1056MHz。
④、设置寄存器 CCSR 的 PLL1_SW_CLK_SEL 位，重新将 pll1_sw_clk 的时钟源切换回
pll1_main_clk，切换回来以后的 pll1_sw_clk 就等于 1056MHz。
⑤、最后设置寄存器 CCM_CACRR 的 ARM_PODF 为 2 分频，I.MX6U 的内核主频就为
1056/2=528MHz。
