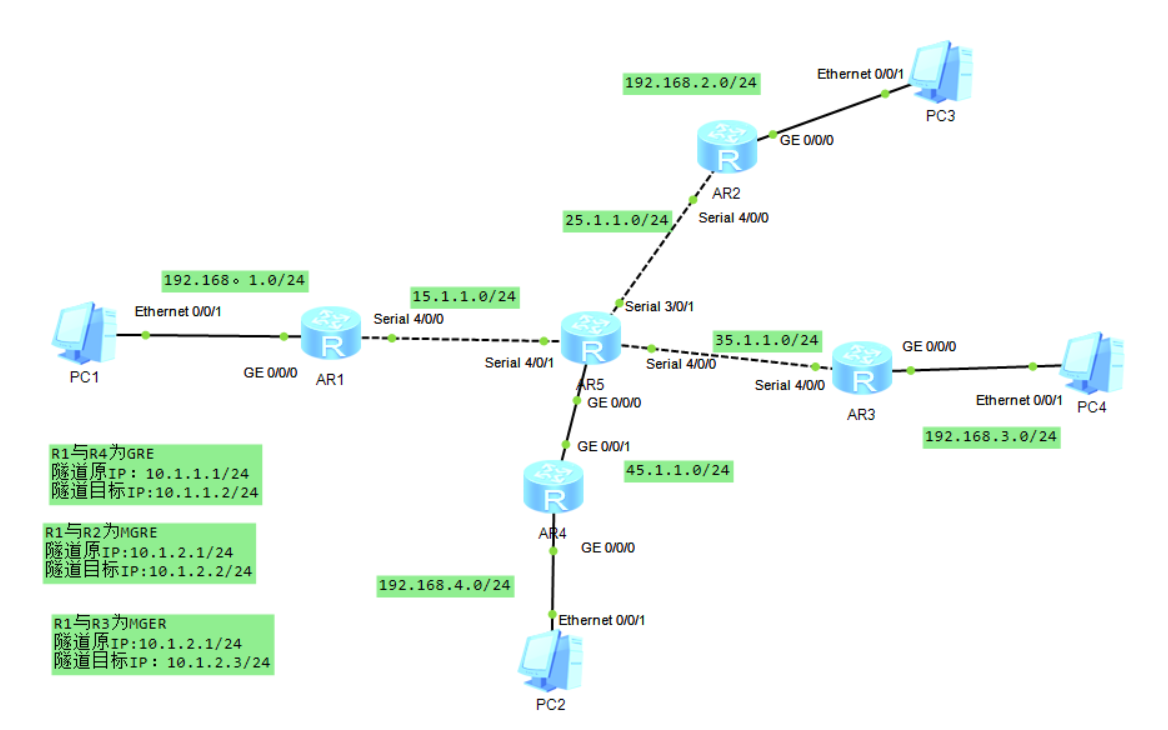

一、实验拓扑
二、实验要求
1、R5为ISP，只能进行IP地址配置，其所有地址均配为公有IP地址；
2、R1和R5间使用PPP的PAP认证，R5为主认证方；
R2与R5之间使用ppp的CHAP认证，R5为主认证方；
R3与R5之间使用HDLC封装；
3、R1、B2、R3构建一个MGRE环境，R1为中心站点，R1、R4间为点到点的GRE；
4、 整个私有网络基本RIP全网可达；
5 、所有PC设置私有IP为源IP，可以访问R5环回。
三、实验步骤及结果

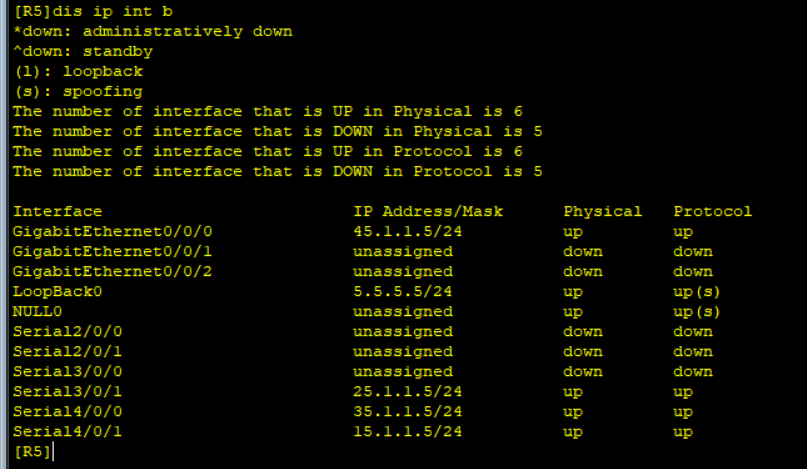

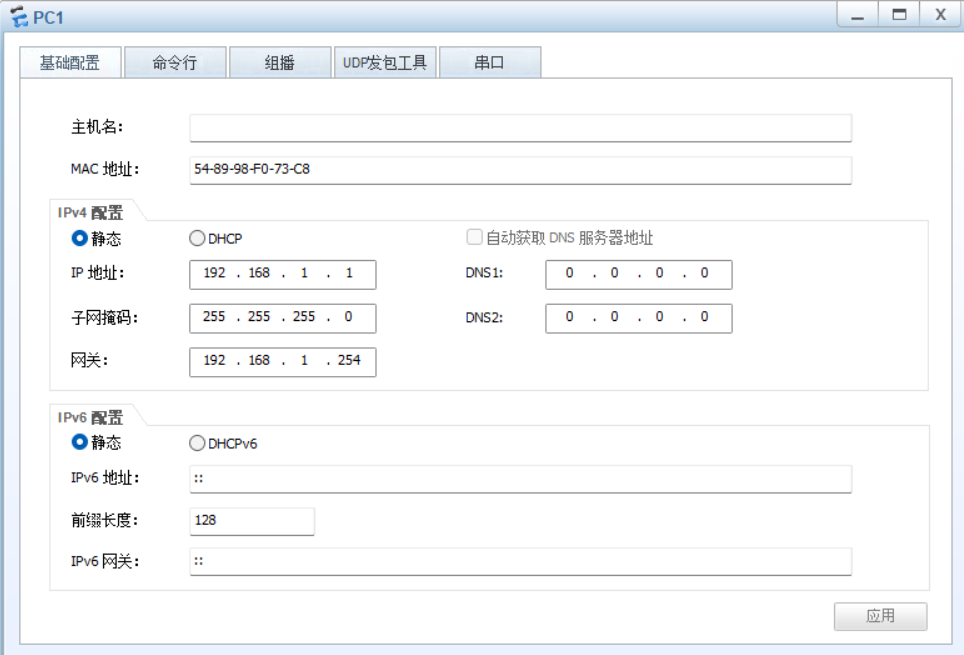

1.首先配置路由器和PC的IP地址（仅展示R5各个接口的地址以及PC1地址，网关地址均以254结尾）
2.在R1、R2、R3、R4路由器上配置静态路由，以达到公网通
[R1]ip route-static 0.0.0.0 0 15.1.1.5
[R2]ip route-static 0.0.0.0 0 25.1.1.5
[R3]ip route-static 0.0.0.0 0 35.1.1.5
[R4]ip route-static 0.0.0.0 0 45.1.1.5

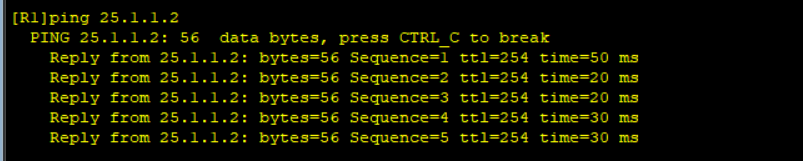

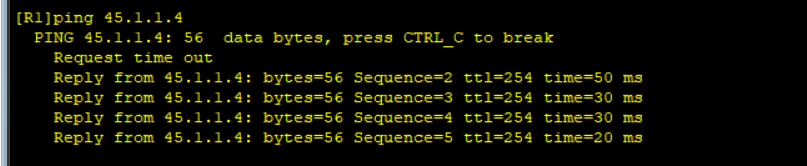

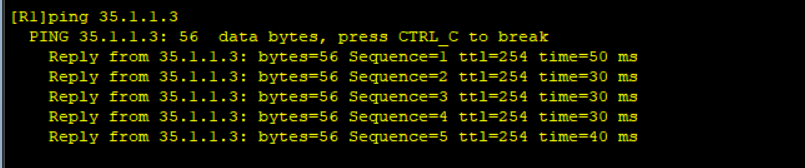

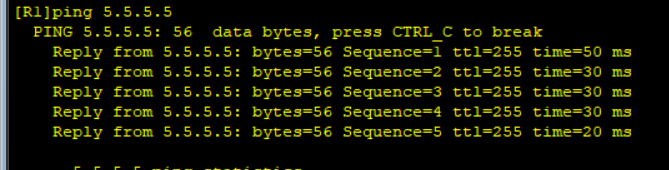

测试公网各个接口是否能ping通
3.R1和R5间使用PPP的PAP认证，R5为主认证方（实验要求2第一条）
在主认证方下创建被验证方用于登录的用户名和密码
R5-aaa]local-user wangdaye password cipher wdy12345 privilege level 15
设置服务类型
[R5-aaa]local-user wangdaye service-type ppp
设置客户端登录验证的方式
[R5-Serial4/0/1]ppp authentication-mode pap
进入被验证方，告诉用户名，密码以及验证方式
[R1-Serial4/0/0]ppp pap local-user wangdaye password cipher wdy12345

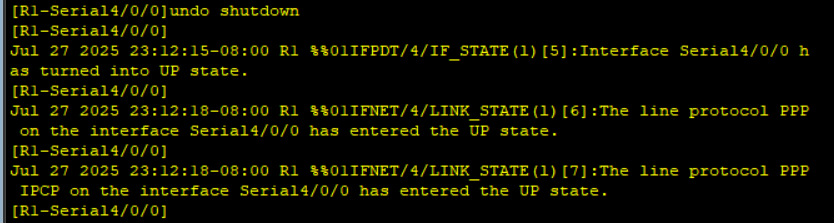

验证（在UNDO SHUTDOWN之后出现PPP的两个up，则配置成功）
[R1-Serial4/0/0]shutdown
[R1-Serial4/0/0]undo shutdown
4.R2与R5之间使用ppp的CHAP认证，R5为主认证方(实验要求2第二条)
继续使用上一条配置的用户名和密码，只需设置认证方式
[R5-Serial3/0/1]ppp authentication-mode chap
告知R2
[R2-Serial4/0/0]ppp chap user wangdaye
[R2-Serial4/0/0]ppp chap password cipher wdy12345

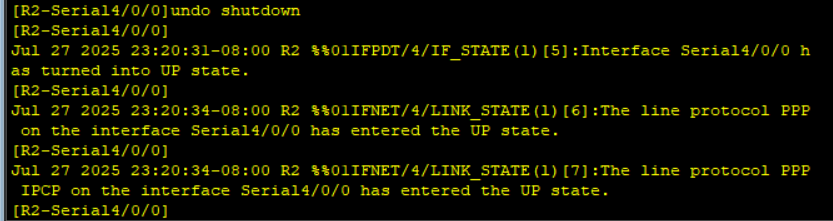

验证（shutdown和undo shutdown）
5.R3与R5之间使用HDLC封装；
6.构建R1.R4间点到点的GRE
[R1]int Tunnel 0/0/0（随便哪个接口都行）
[R1-Tunnel0/0/0]ip ad 10.1.1.1 24
[R1-Tunnel0/0/0]tunnel-protocol gre
[R1-Tunnel0/0/0]source 15.1.1.1
[R1-Tunnel0/0/0]destination 45.1.1.4
[R4]int Tunnel 0/0/0
[R4-Tunnel0/0/0]ip ad 10.1.1.4 24
[R4-Tunnel0/0/0]source 45.1.1.4
[R4-Tunnel0/0/0]destination 15.1.1.1

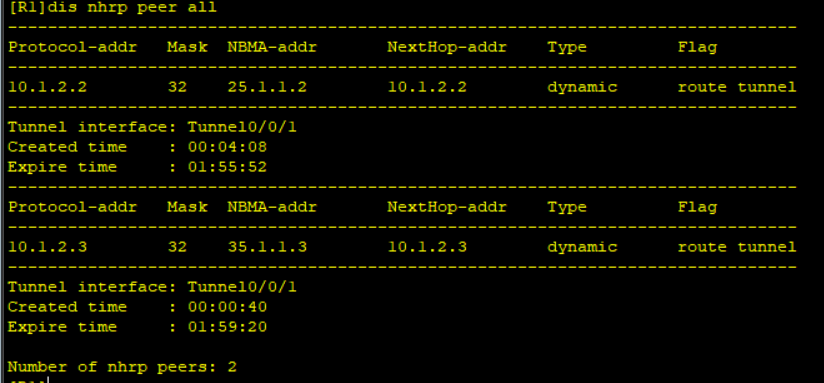

7.构建MGRE
[R1]int Tunnel 0/0/1
[R1-Tunnel0/0/1]tunnel-protocol gre p2mp
[R1-Tunnel0/0/1]source 15.1.1.1
[R1-Tunnel0/0/1]nhrp network-id 100
[R2]int Tunnel 0/0/1
[R2-Tunnel0/0/1]ip ad 10.1.2.2 24
[R2-Tunnel0/0/1]tunnel-protocol gre p2mp
[R2-Tunnel0/0/1]nhrp network-id 100
[R2-Tunnel0/0/1]nhrp entry 10.1.2.1 15.1.1.1 register
[R3]int Tunnel 0/0/1
[R3-Tunnel0/0/1]ip ad 10.1.2.3 24
[R3-Tunnel0/0/1]tunnel-protocol gre p2mp
[R3-Tunnel0/0/1]nhrp network-id 100
[R3-Tunnel0/0/1]nhrp entry 10.1.2.1 15.1.1.1 register

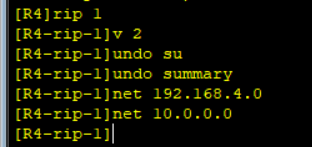

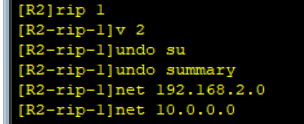

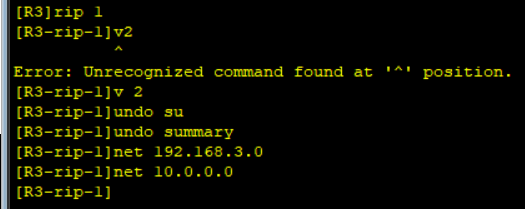

7.配置rip

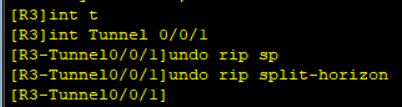

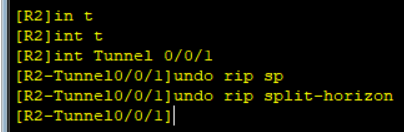

关闭接口水平分割机制，开启中心隧道口的广播功能

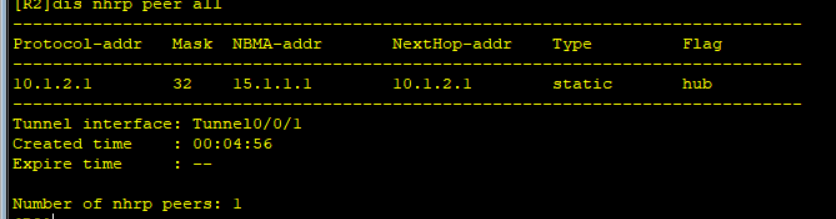

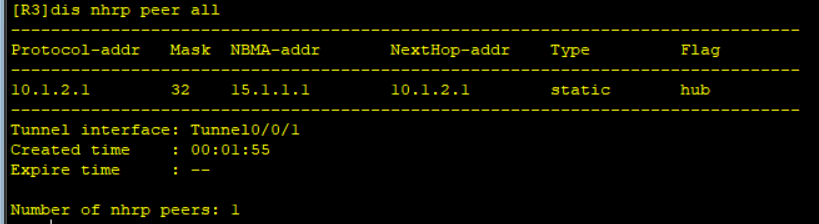

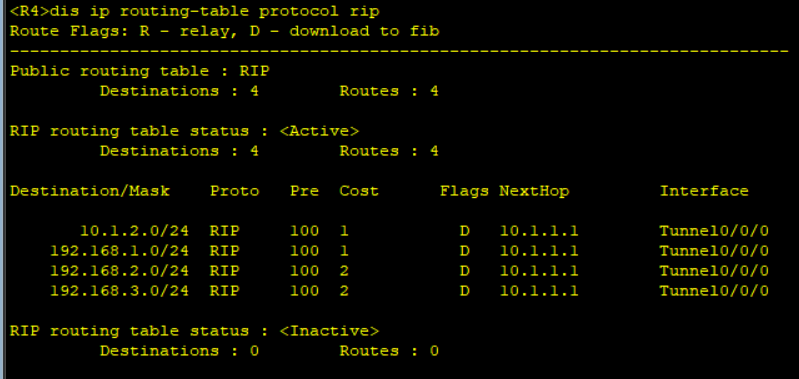

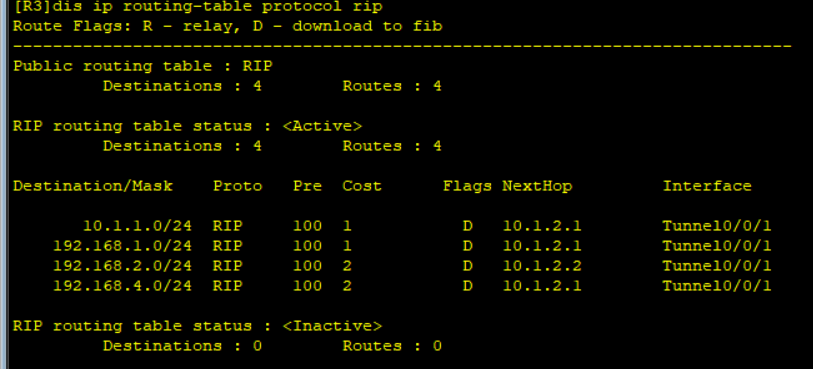

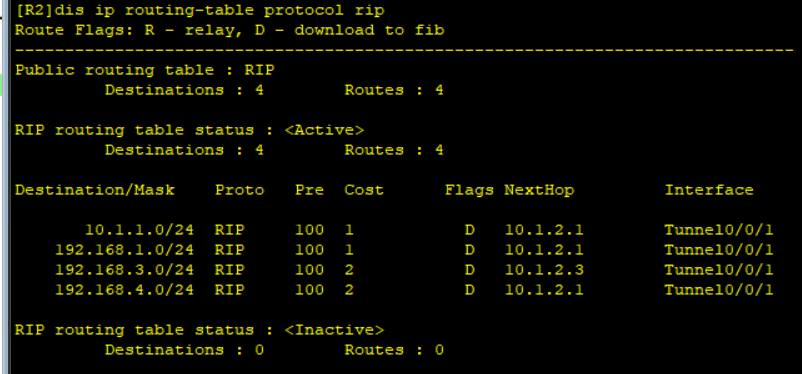

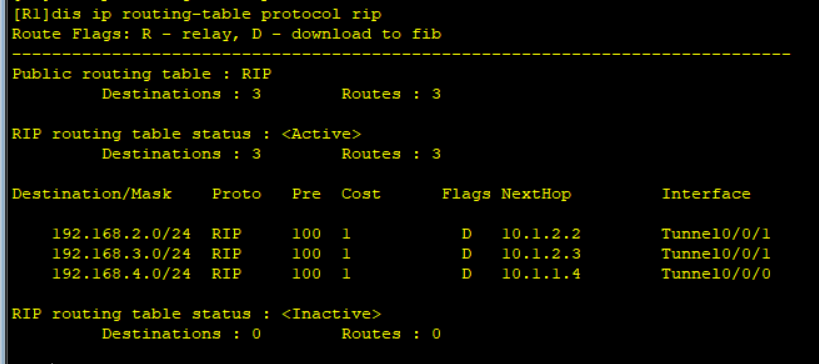

检查

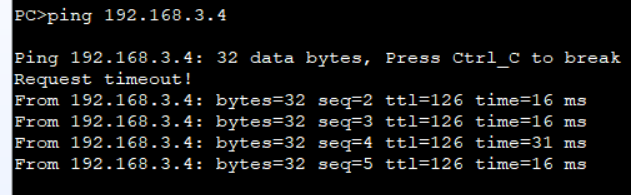

测试（仅展示一个，其余都能ping通）

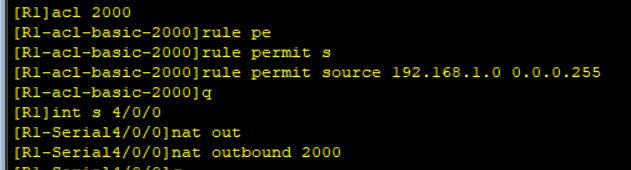

8.配置要求五，配置nat，达到全网通（R1-R4的配置一样，只用换一下source网段）
（

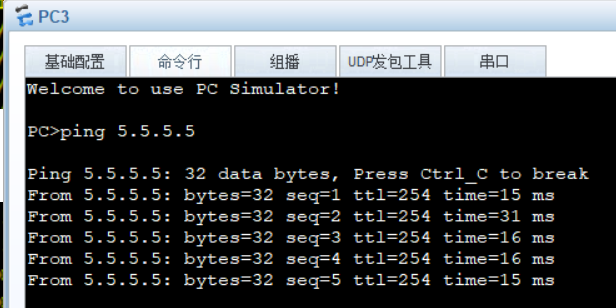

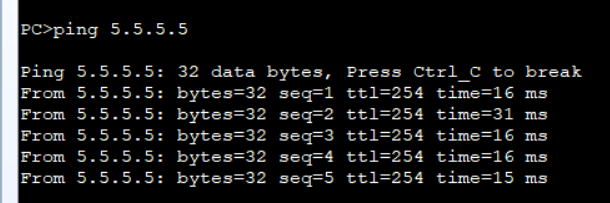

测试（仅展示部分）
至此，所有要求均已完成。
