一、装置概述
输电线路绝缘子泄漏电流在线监测装置是电力系统中用于实时评估绝缘子运行状态的关键设备。该装置通过非侵入式方式获取绝缘子表面泄漏电流数据，结合环境参数分析绝缘性能变化趋势，为电网运维提供数据支撑。
二、工作原理
1. 数据采集模块

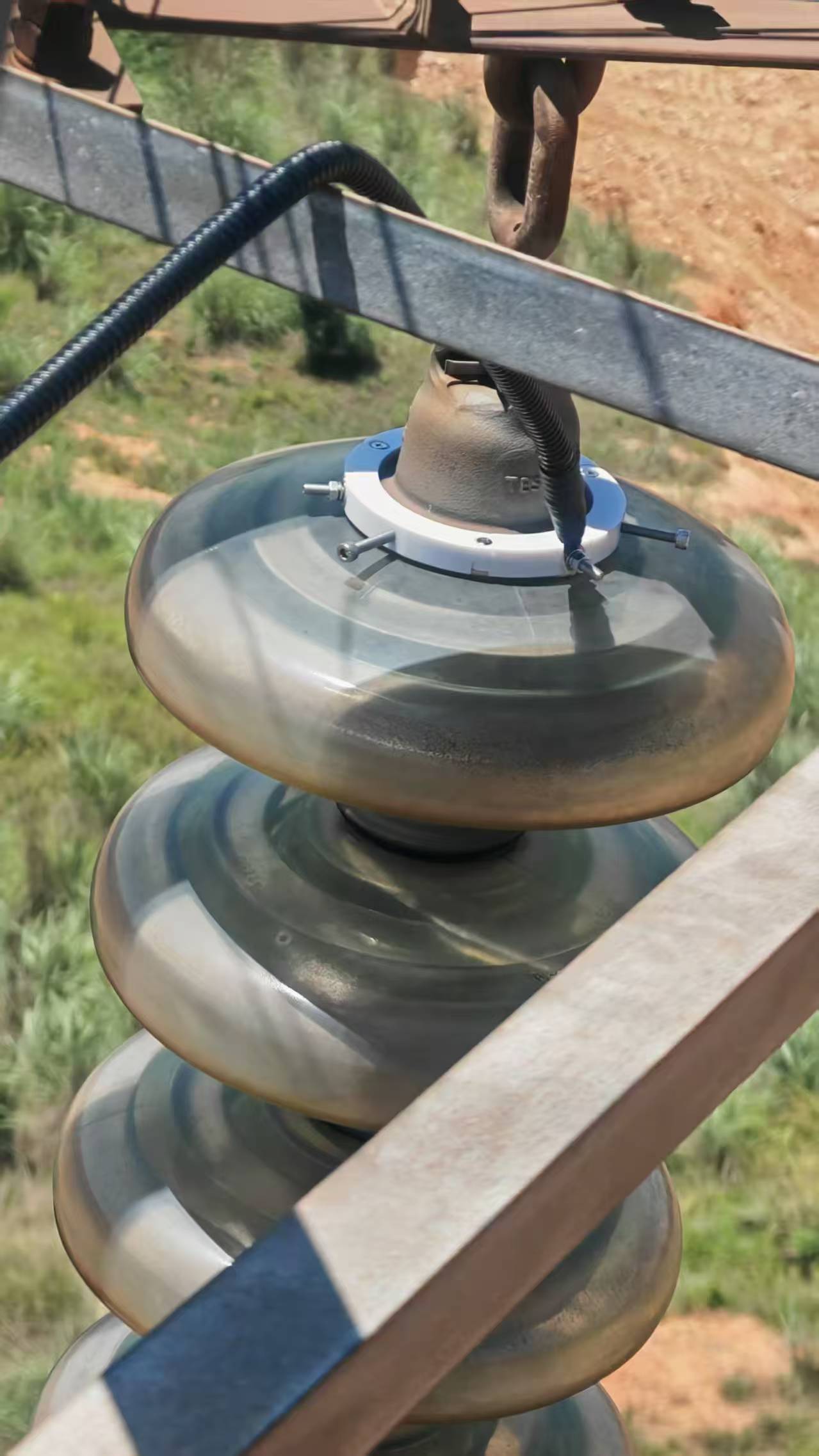

- 采用高精度电流传感器（量程0-20mA，精度±1%）直接测量绝缘子串接地端的泄漏电流值。
- 同步采集环境温湿度（分辨率0.1℃/1%RH）、风速（0-60m/s）及气压参数。
- 硬件防护等级达IP67，适应-40℃~85℃工作温度。
2. 数据传输系统
- 边缘计算单元对原始数据进行滤波处理，提取特征值（如电流有效值、脉冲频次）。
- 通过4G/LoRa无线通信模块实现数据实时上传，支持IEC 61850标准协议。
- 本地存储容量不少于72小时原始数据，保障通信中断时的数据完整性。
3. 数据分析平台
- 构建泄漏电流-环境参数数学模型，识别污秽积累、裂纹扩展等异常状态。
- 运用LSTM神经网络预测绝缘子劣化趋势，预警阈值可配置。
- 生成包含电流时域波形、频谱分析的标准化检测报告。
三、技术优势
1. 监测精度提升
- 相较于传统人工巡检，数据采集频率从季度级提升至分钟级。
- 泄漏电流测量误差控制在±3%以内，优于行业标准要求。
2. 运维成本优化
- 减少人工登塔作业次数，单线路年运维成本降低约40%。
- 故障定位精度从区域级提升至杆塔级，缩短抢修时间。
3. 决策支持强化
- 历史数据累积形成区域污秽等级地图，指导差异化运维。
- 结合气象数据预测污闪风险，提前启动预警机制。
4. 兼容性扩展
- 支持与现有SCADA系统、PMS2.0平台无缝对接。
- 预留5G通信接口及北斗定位模块扩展空间。
四、应用场景
1. 典型部署环境
- 工业污染区：监测化工园区周边线路绝缘子污秽沉积。
- 沿海盐雾区：跟踪高湿度环境下瓷/玻璃绝缘子憎水性变化。
- 覆冰区域：结合泄漏电流与微气象数据评估冰闪风险。
2. 特殊气候应对
- 在雾霾天气自动加密数据采集频次。
- 雷暴季节启动临时监测模式，捕捉过电压冲击影响。
五、行业标准符合性
- 通过CNAS认可实验室的电磁兼容（GB/T 17626）及高低温测试。
- 符合DL/T 1498-2016《电力设备在线监测系统技术导则》。
- 取得国家电网设备准入资质，通过国网电科院型式试验。
六、发展趋势
随着数字孪生技术应用，该装置正与三维建模技术结合，实现绝缘子状态的可视化仿真。边缘计算能力的提升使实时分析成为可能，未来将集成更多传感器（如紫外成像、超声波局放），构建多参数融合的智能监测体系。
结语：输电线路绝缘子泄漏电流在线监测装置通过持续的数据积累与智能分析，正在改变传统电力设备的运维模式，为构建自愈型智能电网提供基础数据支撑。其技术演进方向与新型电力系统建设需求高度契合，具有显著的应用推广价值。
