高可用集群KEEPALIVED

发布于：2025-07-31 ⋅ 阅读:(12) ⋅ 点赞:(0)
高可用集群
集群类型：
LB：Load Balance 负载均衡
LVS/HAProxy/nginx（http/upstream, stream/upstream）
HA：High Availability 高可用集群
数据库、Redis
SPoF: Single Point of Failure，解决单点故障
HPC：High Performance Computing 高性能集群
系统可用性
SLA：Service-Level Agreement 服务等级协议（提供服务的企业与客户之间就服务的品质、水准、性能
等方面所达成的双方共同认可的协议或契约）
A = MTBF / (MTBF+MTTR）
指标 ：99.9%, 99.99%, 99.999%,99.9999%
系统故障
硬件故障：设计缺陷、wear out（损耗）、非人为不可抗拒因素
软件故障：设计缺陷 bug
实现高可用
提升系统高用性的解决方案：降低MTTR- Mean Time To Repair(平均故障时间)
解决方案：建立冗余机制
active/passive 主/备
active/active 双主【优于主备，减少服务器空闲】
active --> HEARTBEAT --> passive
active <--> HEARTBEAT <--> active

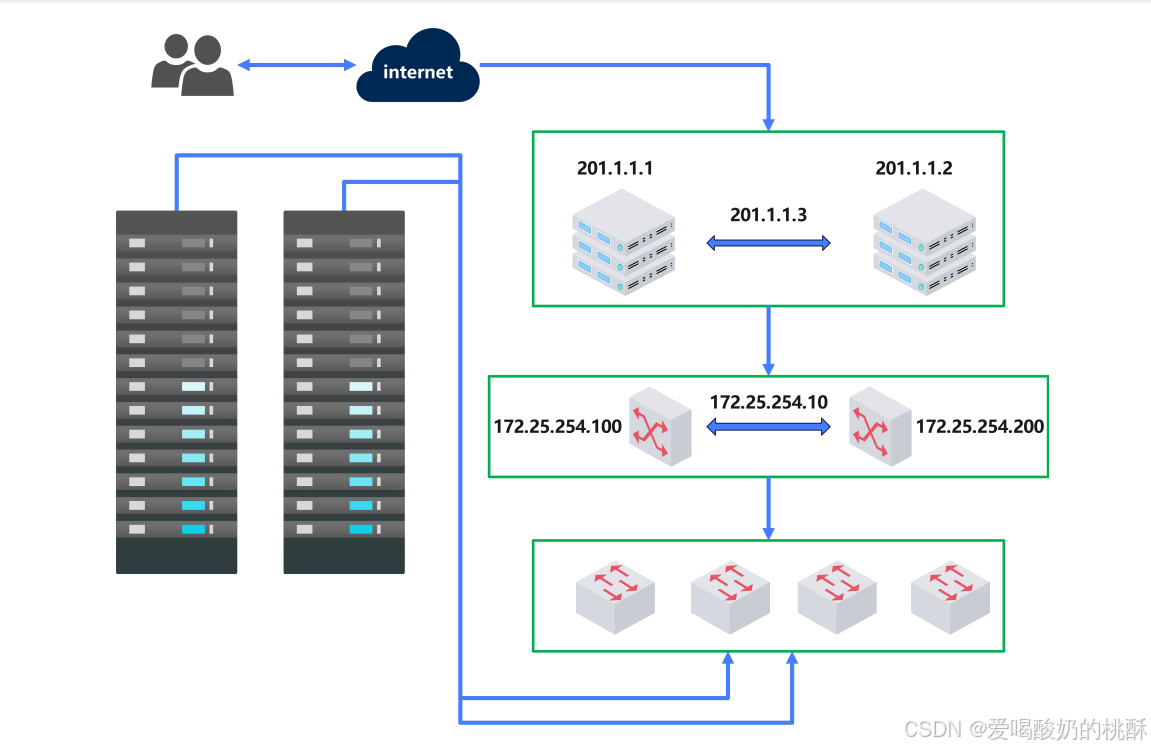

VRRP：Virtual Router Redundancy Protocol
虚拟路由冗余协议,解决静态网关单点风险
物理层:路由器、三层交换机
软件层:keepalived
【
VRRP是把多台物理路由器虚拟成“一台永不掉线”的共享 IP 网关，主路由器挂了秒切备份，终端毫无感知。
】
VRRP 相关术语
虚拟路由器：Virtual Router
（虚拟路由器是由两个真实路由器组成的路由器）
虚拟路由器标识：VRID(0-255)，唯一标识虚拟路由器（虚拟路由的标识是独一无二的）
VIP：Virtual IP（虚拟路由IP）
VMAC：Virutal MAC (00-00-5e-00-01-VRID)（虚拟路由MAC地址）
物理路由器：
master：主设备
backup：备用设备
priority：优先级
VRRP 相关技术
通告：
心跳（是系统里定时发出的“我还活着”信号给组播地址【连接即可覆盖 N 节点，一个区域内只有一个组播地址】，收不到即认为对方挂了，触发故障切换或告警。），
优先级（可以看出未出现故障时VIP在哪里）等；
周期性
工作方式：
抢占式（当优先级高的出现故障后，优先级低的拿到VIP开始工作，但当优先级高的恢复后会立刻抢回VIP和工作），
非抢占式（当优先级高的出现故障后，优先级低的拿到VIP开始工作，优先级高的恢复后，依旧由优先级低的继续工作，直到优先级低的出现故障为止）
安全认证：
无认证
简单字符认证：预共享密钥
MD5
工作模式：
主/备：单虚拟路由器
主/主：主/备（虚拟路由器1），备/主（虚拟路由器2）
Keepalived 部署
keepalived 简介

Keepalived 是基于 VRRP 协议实现的软件解决方案，主要用于保障 IPVS 服务的高可用性。

主要功能特性：

  1. 通过 VRRP 协议实现虚拟 IP 地址的自动漂移
  2. 自动为 VIP 所在节点生成预定义的 IPVS 规则
  3. 实时监控 IPVS 集群中各 RS（Real Server）的健康状态
  4. 提供脚本调用接口，支持通过自定义脚本实现 Nginx、Haproxy 等服务的集群管理功能

官网地址：http://keepalived.org/

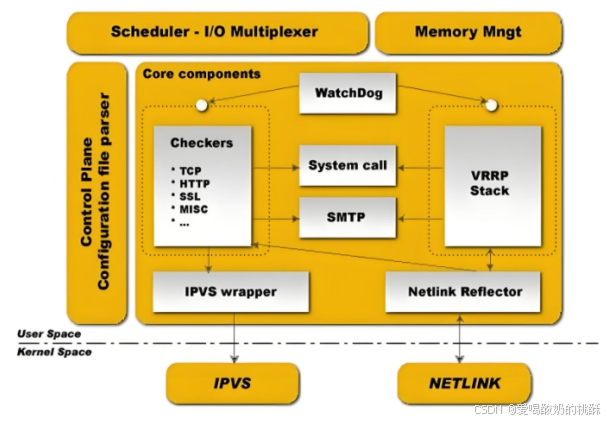

Keepalived 架构
官方文档：
https://keepalived.org/doc/
http://keepalived.org/documentation.html
用户空间核心组件：
vrrp stack：VIP消息通告
checkers：监测real server
system call：实现 vrrp 协议状态转换时调用脚本的功能
SMTP：邮件组件
IPVS wrapper：生成IPVS规则
Netlink Reflector：网络接口
WatchDog：监控进程
控制组件：提供keepalived.conf 的解析器，完成Keepalived配置
IO复用器：针对网络目的而优化的自己的线程抽象
内存管理组件：为某些通用的内存管理功能（例如分配，重新分配，发布等）提供访问权限
Keepalived 环境准备
各节点时间必须同步：ntp, chrony
关闭防火墙及SELinux
各节点之间可通过主机名互相通信：非必须
建议使用/etc/hosts文件实现：非必须
各节点之间的root用户可以基于密钥认证的ssh服务完成互相通信：非必须
Keepalived 相关文件

软件信息：

  • 名称：keepalived
  • 主程序路径：/usr/sbin/keepalived
  • 主配置文件路径：/etc/keepalived/keepalived.conf
  • 示例配置目录：/usr/share/doc/keepalived/
  • 系统服务文件：/lib/systemd/system/keepalived.service
  • 环境配置文件：/etc/sysconfig/keepalive
Keepalived 安装
安装 keepalived
dnf install keepalived -y

开启：

systemctl start keepalived

关闭防火墙，以及SELinux：

systemctl stop firewalld
setenforce 0

查看进程：

ps axf | grep keepalived
KeepAlived 配置说明
配置文件组成部分
配置文件：/etc/keepalived/keepalived.conf
配置文件组成
GLOBAL CONFIGURATION
Global definitions： 定义邮件配置，route_id，vrrp配置，多播地址等
VRRP CONFIGURATION
VRRP instance(s)：
定义每个vrrp虚拟路由器
LVS CONFIGURATION
Virtual server group(s)
Virtual server(s)：
LVS集群的VS和RS
配置语法说明

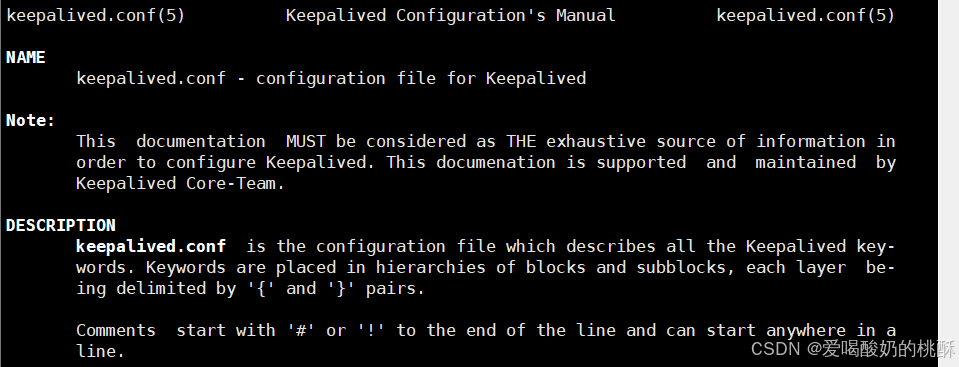

帮助：
man keepalived.conf

配置虚拟路由器：

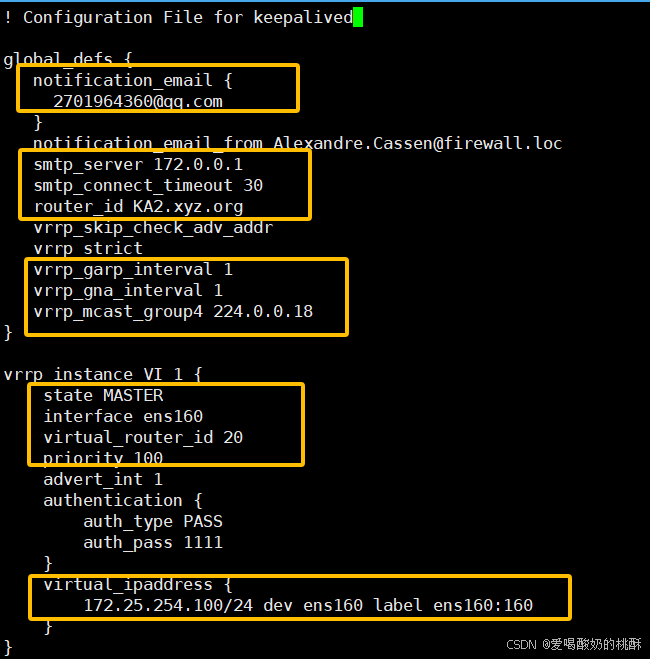

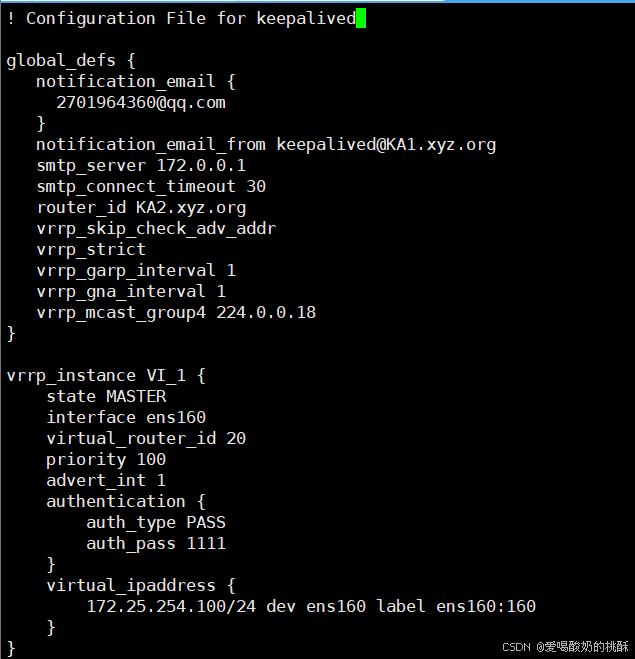

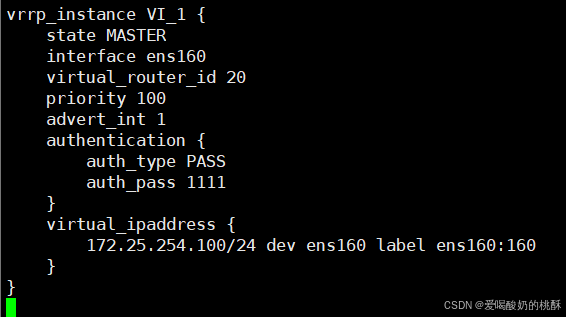

配置master端：（ka1）
vim /etc/keepalived/keepalived.conf

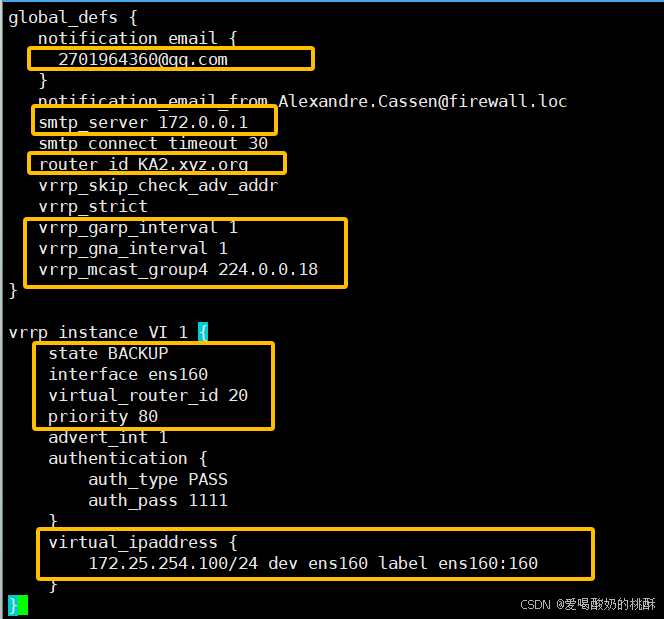

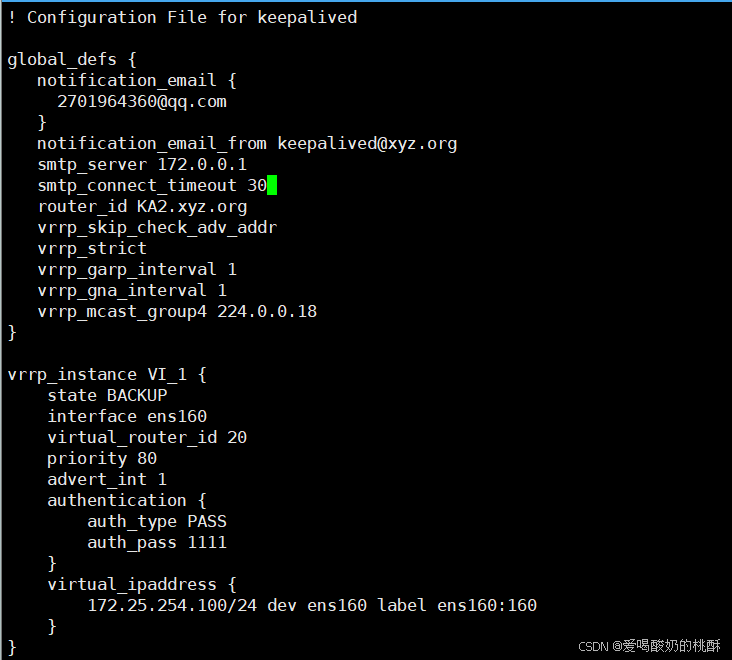

配置slave端：（ka2）
vim /etc/keepalived/keepalived.conf

systemctl restart keepalived.service

测试：

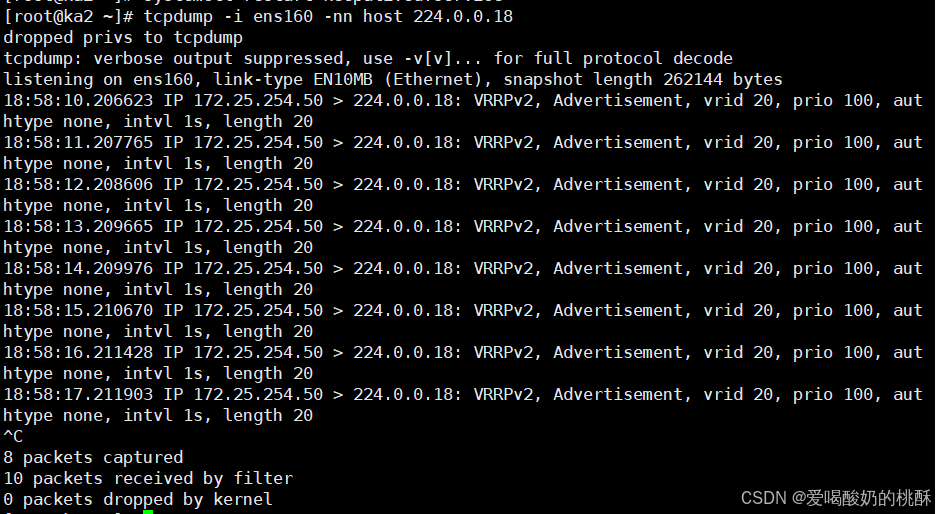

tcpdump -i ens160 -nn host 224.0.0.18

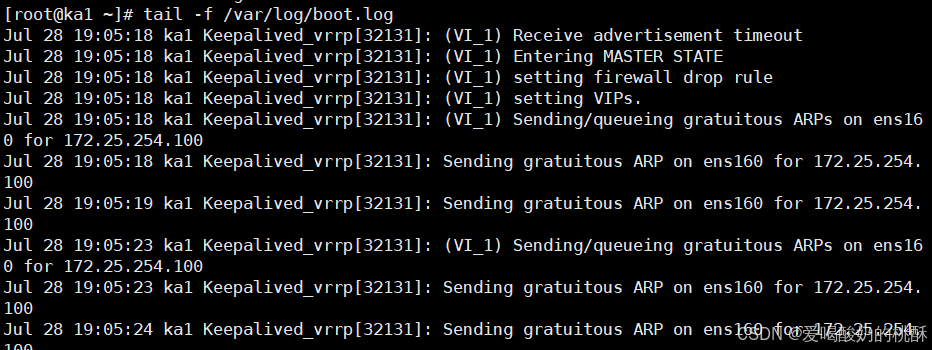

启用keepalived日志功能
ka1,ka2：
vim /etc/sysconfig/keepalived

KEEPALIVED_OPTIONS="-D -S 6" #日志级别为0-7

#vim /etc/rsyslog.conf
local6.* /var/log/boot.log
systemctl restart keepalived.service rsyslog.service
tail -f /var/log/keepalived.log

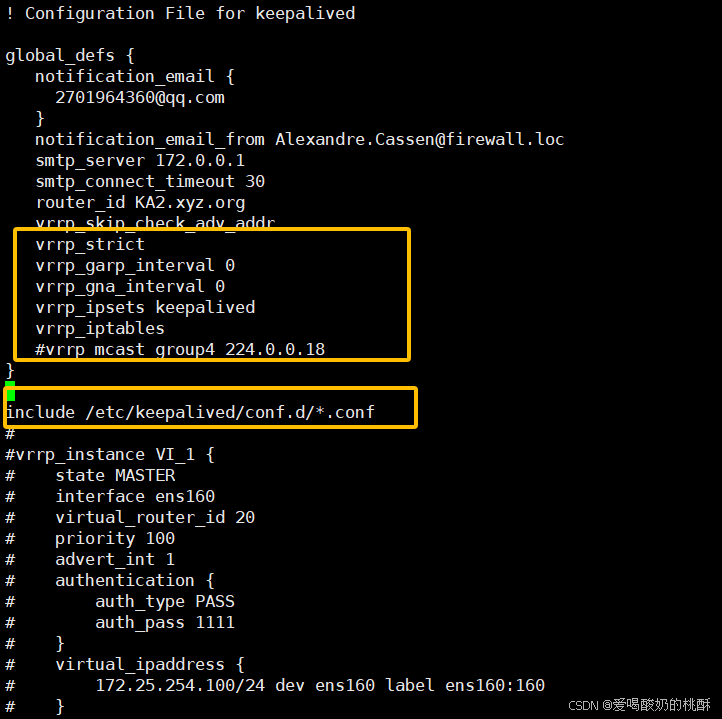

实现独立子配置文件
当生产环境复杂时， /etc/keepalived/keepalived.conf 文件中内容过多，不易管理
将不同集群的配置，比如：不同集群的VIP配置放在独立的子配置文件中利用include 指令可以实现包含子配置文件
在KA下：
mkdir /etc/keepalived/conf.d
vim /etc/keepalived/keepalived.conf

vim /etc/keepalived/conf.d/router.conf

测试：
systemctl restart keepalived.service

Keepalived 企业应用示例
实现master/slave的 Keepalived 单主架构
MASTER配置（ka1）
vim /etc/keepalived/keepalived.conf

BACKUP配置（ka2）：

抓包观察：
tcpdump -i ens160 -nn host 224.0.0.18
抢占模式和非抢占模式
非抢占模式 nopreempt
默认为抢占模式preempt，即当高优先级的主机恢复在线后，会抢占低先级的主机的master角色，
这样会使vip在KA主机中来回漂移，造成网络抖动，
建议设置为非抢占模式 nopreempt ，即高优先级主机恢复后，并不会抢占低优先级主机的master角色
非抢占模块下,如果原主机down机, VIP迁移至的新主机, 后续也发生down时,仍会将VIP迁移回原主机

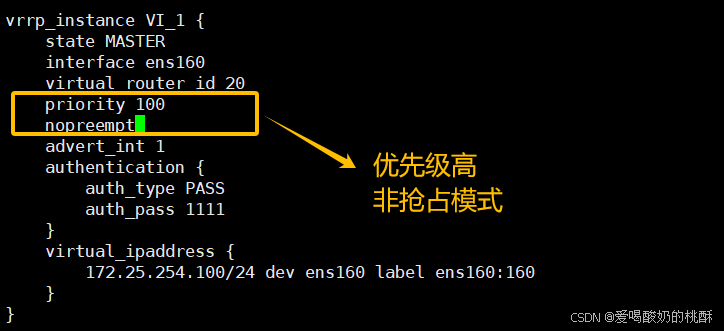

ka1的配置：
nopreempt   #非抢占

ka2的配置：

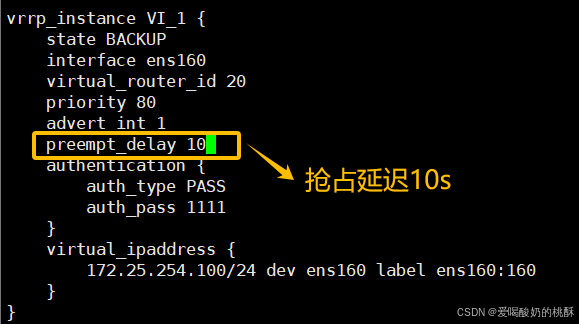

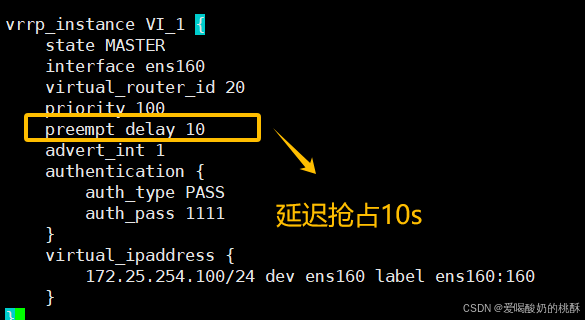

抢占延迟模式 preempt_delay
抢占延迟模式，即优先级高的主机恢复后，不会立即抢回VIP，而是延迟一段时间（默认300s）再抢回 VIP
ka1:
ka2:
VIP单播配置
默认keepalived主机之间利用多播相互通告消息，会造成网络拥塞，可以替换成单播，减少网络流量

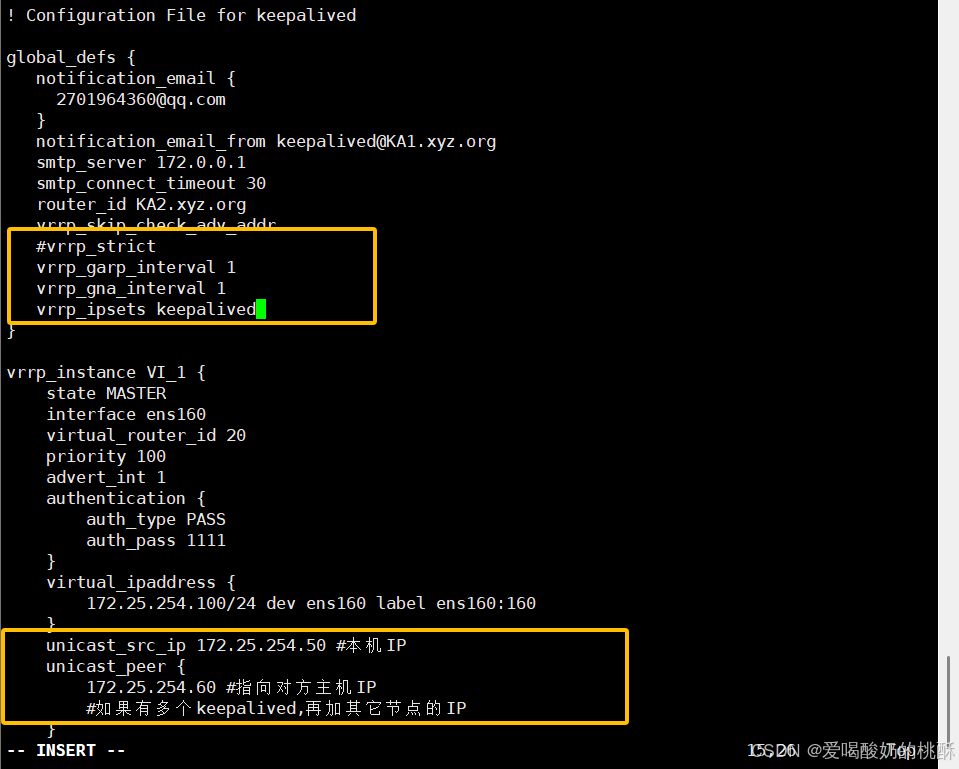

master 主机配置:(ka1)
unicast_src_ip 172.25.254.50 #本机IP
    unicast_peer {
        172.25.254.60 #指向对方主机IP
        #如果有多个keepalived,再加其它节点的IP
    }

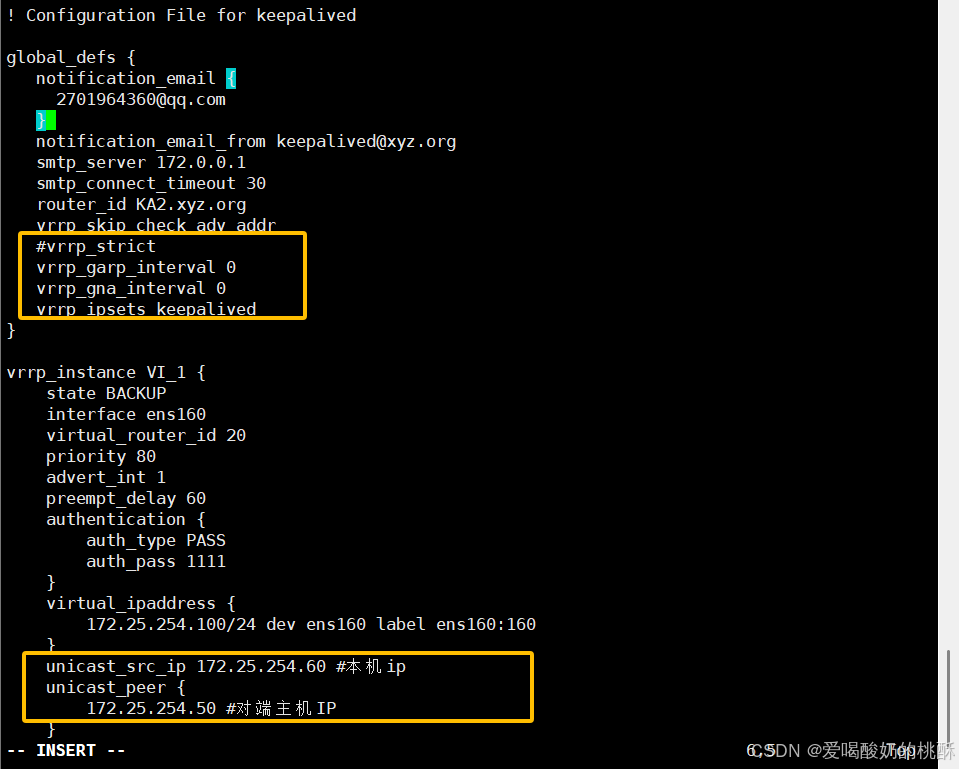

在slave主机中:(ka2)

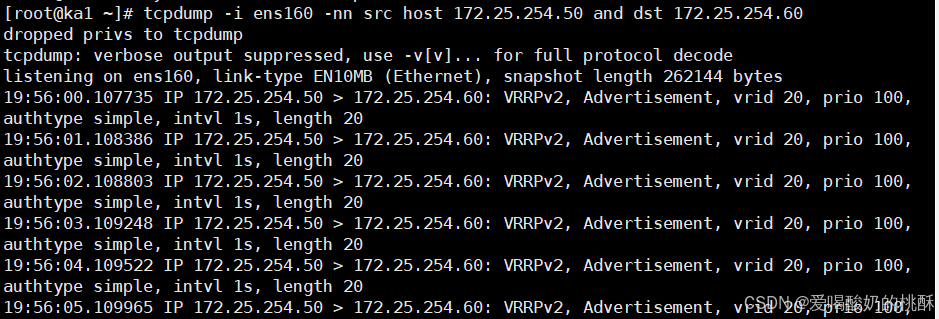

抓包查看单播效果:
ka1:
tcpdump -i ens160 -nn src host 172.25.254.50 and dst 172.25.254.60

Keepalived 通知脚本配置

当keepalived的状态变化时，可以自动触发脚本的执行，比如：发邮件通知用户
默认以用户keepalived_script身份执行脚本
如果此用户不存在，以root执行脚本可以用下面指令指定脚本执行用户的身份
脚本的调用方法:
notify_master "/etc/keepalived/notify.sh master"
notify_backup "/etc/keepalived/notify.sh backup"
notify_fault "/etc/keepalived/notify.sh fault

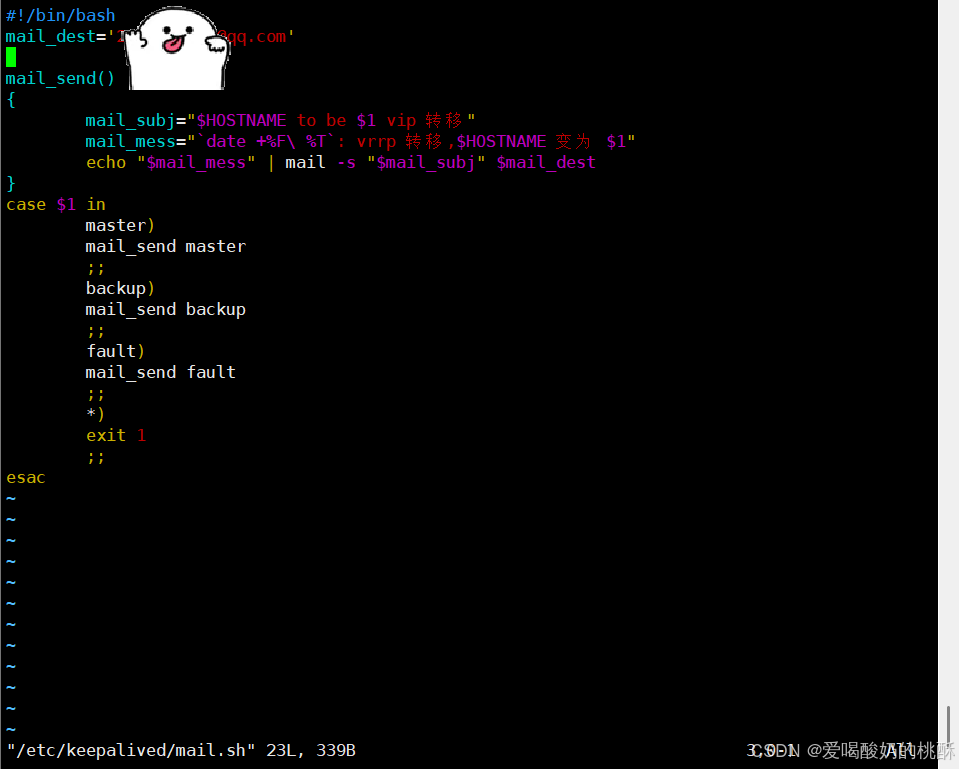

创建通知脚本:
vim /etc/keepalived/mail.sh

#!/bin/bash
mail_dest='  @qq.com'
mail_send()
{
mail_subj="$HOSTNAME to be $1 vip 转移"
mail_mess="`date +%F\ %T`: vrrp 转移,$HOSTNAME 变为 $1"
echo "$mail_mess" | mail -s "$mail_subj" $mail_dest
}
case $1 in
master)
mail_send master
;;
backup)
mail_send backup
;;
fault)
mail_send fault
;;
*)
exit 1
;;
esac

邮件配置:
下载软件：
dnf install s-nail sendmail -y
QQ邮箱配置：

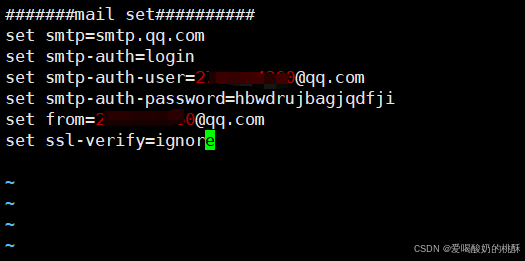

vim /etc/mail.rc
#######mail set##########
set smtp=smtp.qq.com
set smtp-auth=login
set smtp-auth-user=      @qq.com
set smtp-auth-password=hbwdrujbagjqdfji
set from=      @qq.com
set ssl-verify=ignore

添加权限：
chmod +x /etc/keepalived/mail.sh
发送测试邮件：
systemctl enable --now sendmail.service
echo test message |mail -s test     @qq.com

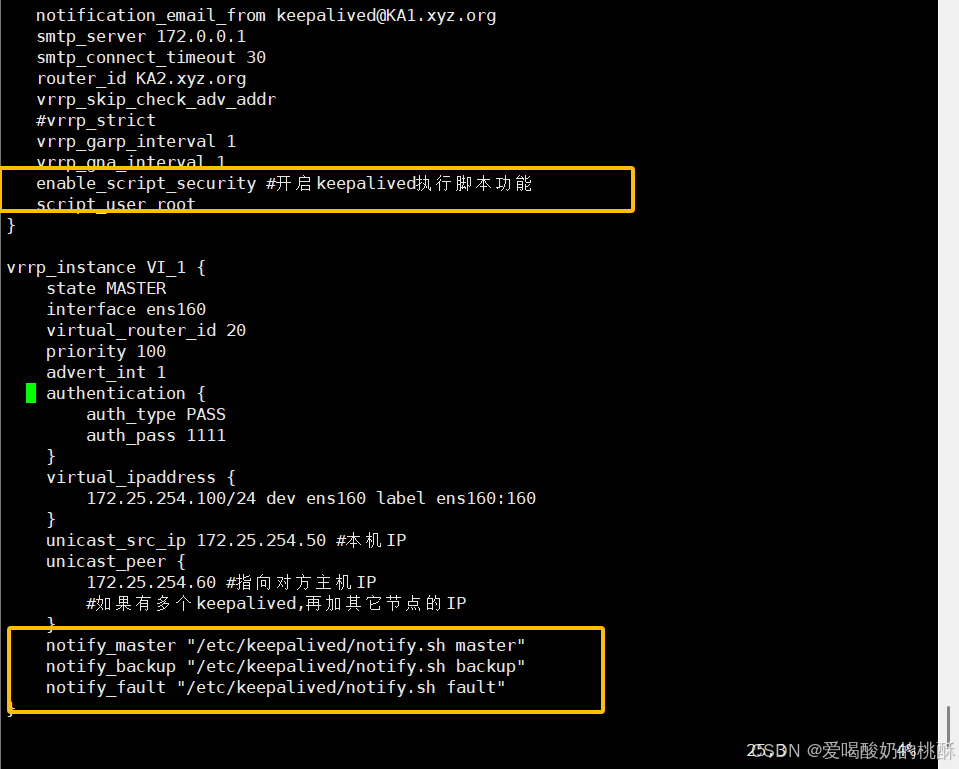

[root@KA1 +K2 ~]#vim /etc/keepalived/keepalived.conf
global_defs {
notification_email {
timinglee_zln@163.com
}
notification_email_from timinglee@timinglee.org

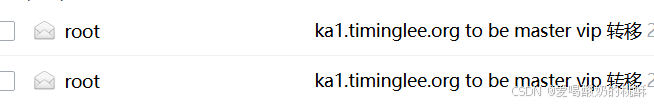

测试：在浏览器中观察邮件即可
3.5 实现 master/master 的 Keepalived 双主架构
master/slave的单主架构，同一时间只有一个Keepalived对外提供服务，此主机繁忙，而另一台主机却
很空闲，利用率低下，可以使用master/master的双主架构，解决此问题。
master/master 的双主架构：
即将两个或以上VIP分别运行在不同的keepalived服务器，以实现服务器并行提供web访问的目的，提高
服务器资源利用率
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id KA1.timinglee.org
vrrp_skip_check_adv_addr
#vrrp_strict
vrrp_garp_interval 1
vrrp_gna_interval 1
enable_script_security #开启keepalived执行脚本功能
script_user root #指定脚本执行用户身份
}
vrrp_instance VI_1 {
state MASTER
interface eth0
virtual_router_id 20
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.100/24 dev eth0 label eth0:0
}
unicast_src_ip 172.25.254.20
unicast_peer {
172.25.254.30
}
notify_master "/etc/keepalived/mail.sh master"
notify_backup "/etc/keepalived/mail.sh backup"
notify_fault "/etc/keepalived/mail.sh fault"
}

测试：

killall keepalived

实现IPVS的高可用性

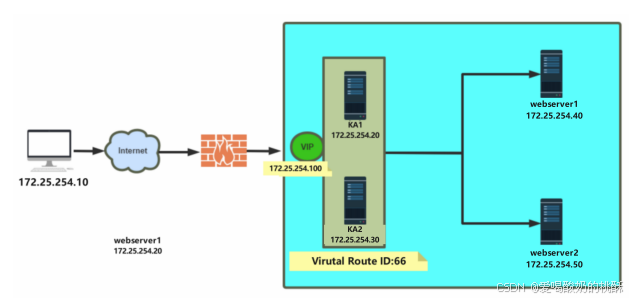

实战案例：实现单主的 LVS-DR 模式
准备web服务器并使用脚本绑定VIP至web服务器lo网卡
准备两台后端RS主机：（rs1,rs2）
安装阿帕奇：
yum install httpd -y

写入内容：

echo RS1 - 172.25.254.10 > /var/www/html/index.html

echo RS2 - 172.25.254.20 > /var/www/html/index.html
ip addr add 172.25.254.100/32 dev lo
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

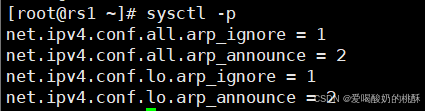

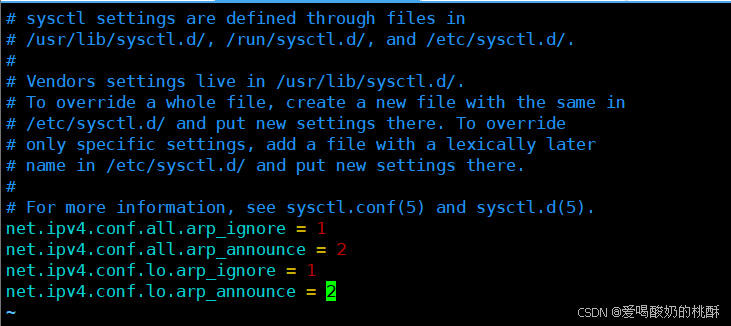

vim /etc/sysctl.d

net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

配置keepalived：

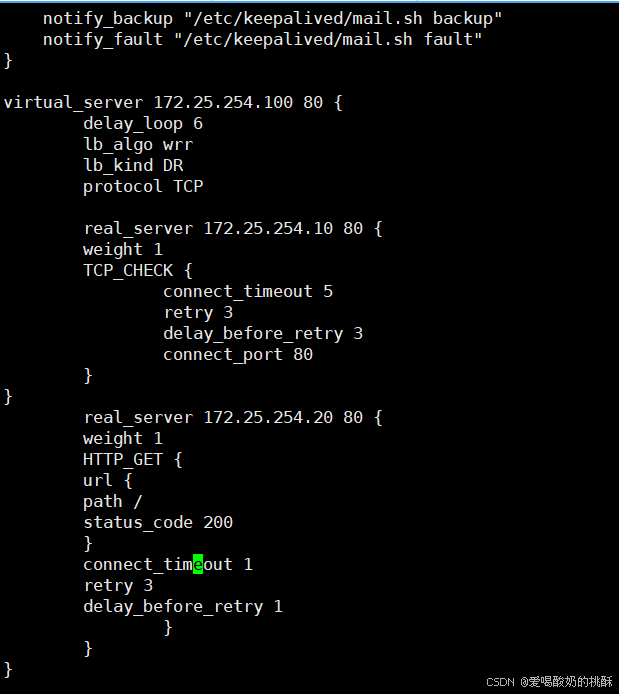

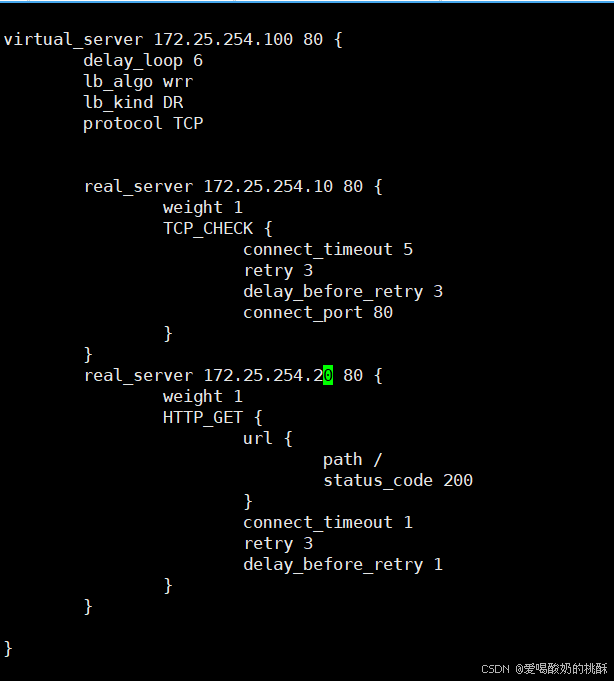

ka1节点的配置：
virtual_server 172.25.254.100 80 {
        delay_loop 6
        lb_algo wrr
        lb_kind DR
        protocol TCP

        real_server 172.25.254.10 80 {
        weight 1
        TCP_CHECK {
                connect_timeout 5
                retry 3
                delay_before_retry 3
                connect_port 80
        }
}
        real_server 172.25.254.20 80 {
        weight 1
        HTTP_GET {
        url {
        path /
        status_code 200
        }
        connect_timeout 1
        retry 3
        delay_before_retry 1
                }
        }
}

ka2的配置：
virtual_server 172.25.254.100 80 {
        delay_loop 6
        lb_algo wrr
        lb_kind DR
        protocol TCP


        real_server 172.25.254.10 80 {
                weight 1
                TCP_CHECK {
                        connect_timeout 5
                        retry 3
                        delay_before_retry 3
                        connect_port 80
                }
        }
        real_server 172.25.254.20 80 {
                weight 1
                HTTP_GET {
                        url {
                                path /
                                status_code 200
                        }
                        connect_timeout 1
                        retry 3
                        delay_before_retry 1
                }
        }

}

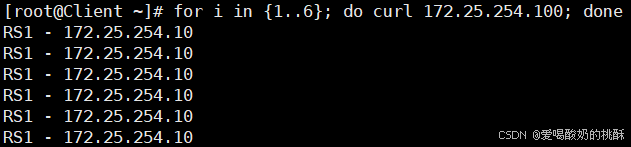

客户端测试：
for i in {1..6}; do curl 172.25.254.100; done

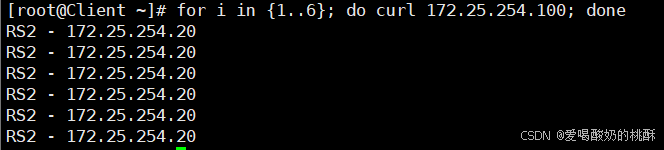

第一台RS1故障，自动切换至RS2：

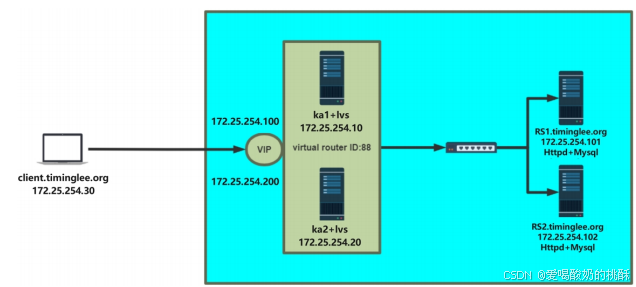

企业示例: 双主分别实现httpd和mysql服务的调度：
在RS1和RS2中准备httpd和mysql环境：
在RS1中：
ip addr add 172.25.254.200/32 dev lo
yum install mariadb-server -y
systemctl enable --now mariadb
mysql -e "grant ALL on *.* to lee@'%' identified by 'lee'"

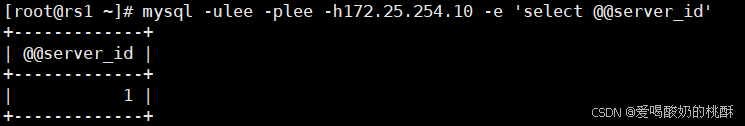

mysql -ulee -plee -h172.25.254.10 -e 'select @@server_id

在RS2中：
ip addr add 172.25.254.200/32 dev lo
yum install mariadb-server -y
vim /etc/my.cnf
server-id=2
systemctl enable --now mariadb
mysql -e "grant ALL on *.* to lee@'%' identified by 'lee'"

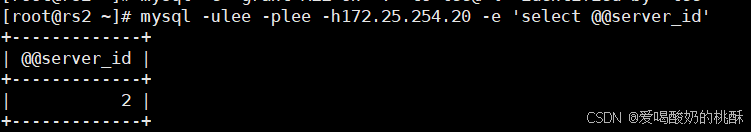

mysql -ulee -plee -h172.25.254.102 -e 'select @@server_id'

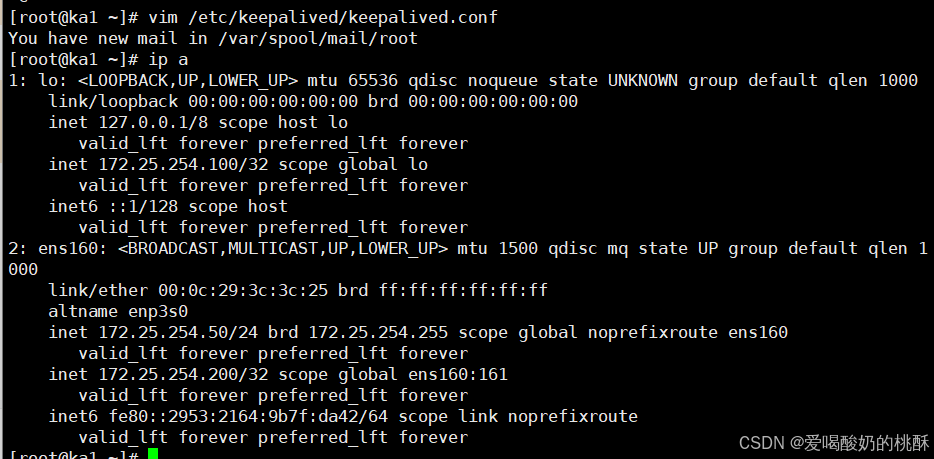

配置双主模式：
ka1：
vrrp_instance sql {
        state BACKUP
        interface ens160
        virtual_router_id 200
        priority 80
        advert_int 1
        authentication {
                auth_type PASS
                auth_pass 1111
        }
        virtual_ipaddress {
                172.25.254.200 dev ens160 label ens160:161
        }
}


virtual_server 172.25.254.200 3306 {
        delay_loop 3
        lb_algo rr
        lb_kind DR
        protocol TCP
        real_server 172.25.254.10 3306 {
        weight 1
        TCP_CHECK {
                connect_timeout 5
                retry 3
                delay_before_retry 3
                connect_port 3306
        }
}
        real_server 172.25.254.20 3306 {
        weight 1
        TCP_CHECK {
                connect_timeout 5
                nb_get_retry 3
                delay_before_retry 3
                connect_port 3306
                }
        }
}

ka2：

vrrp_instance sql {
        state MASTER #主机
        interface ens160
        virtual_router_id 60
        priority 100
        advert_int 1
        authentication {
                auth_type PASS
                auth_pass 1111
        }
        virtual_ipaddress {
                172.25.254.200 dev ens160 label ens160:161
        }
}

virtual_server 172.25.254.200 3306 {
        delay_loop 3
        lb_algo rr
        lb_kind DR
        protocol TCP
        real_server 172.25.254.10 3306 {
        weight 1
                TCP_CHECK {
                        connect_timeout 5
                        nb_get_retry 3
                        delay_before_retry 3
                        connect_port 3306
                }
        }
        real_server 172.25.254.20 3306 {
        weight 1
                TCP_CHECK {
                        connect_timeout 5
                        nb_get_retry 3
                        delay_before_retry 3
                        connect_port 3306
                }
        }
}

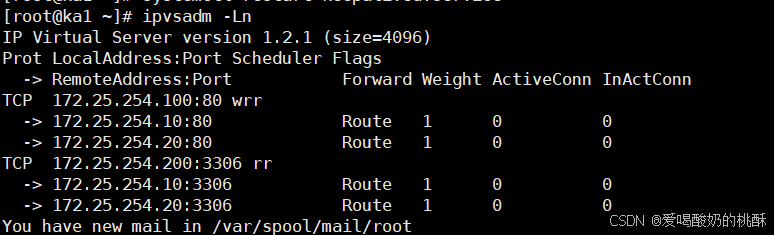

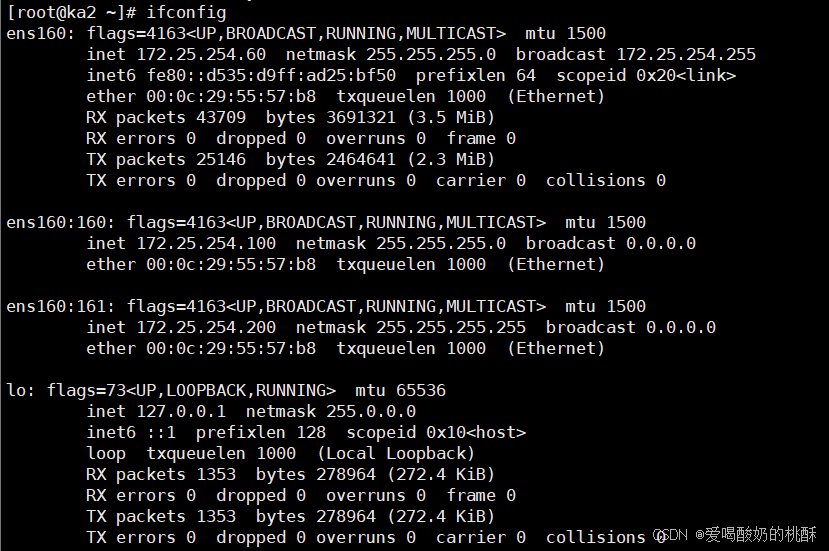

ipvsadm -Ln

客户端测试：

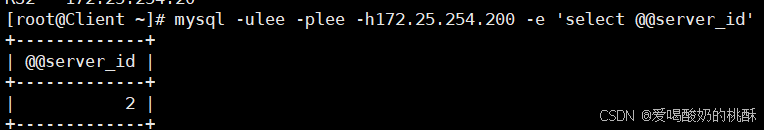

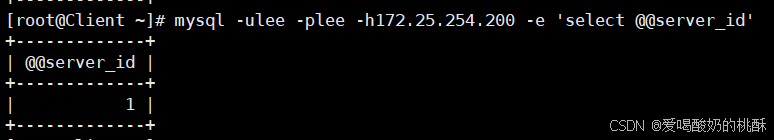

mysql -ulee -plee -h172.25.254.200 -e 'select @@server_id'


mysql -ulee -plee -h172.25.254.200 -e 'select @@server_id'

实现其它应用的高可用性 VRRP Script

keepalived利用 VRRP Script 技术，可以调用外部的辅助脚本进行资源监控，并根据监控的结果实现优先
动态调整，从而实现其它应用的高可用性功能
参考配置文件：/usr/share/doc/keepalived/keepalived.conf.vrrp.localcheck
实战案例：利用脚本实现主从角色切换
ka1：
vim /mnt/check_lee.sh
#!/bin/bash
[ ！ -f "/mnt/lee" ]
chmod +x /mnt/check_lee.sh
vrrp_script check_lee {
        script "/mnt/check_lee.sh"
        interval 1
        weight -30
        fall 2
        rise 2
        timeout 2
}

vrrp_instance VI_1 {
    state MASTER
    interface ens160
    virtual_router_id 20
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.254.100/24 dev ens160 label ens160:160
    }
    unicast_src_ip 172.25.254.50 #本机IP
    unicast_peer {
        172.25.254.60 #指向对方主机IP
        #如果有多个keepalived,再加其它节点的IP
    }chmod +x /mnt/check_lee.sh
    notify_master "/etc/keepalived/mail.sh master"
    notify_backup "/etc/keepalived/mail.sh backup"
    notify_fault "/etc/keepalived/mail.sh fault"
    track_script {
        check_lee
        }
}

touch /mnt/lee
tail -f /var/log/messages

实战案例：实现HAProxy高可用
在两个ka1和ka2先实现haproxy的配置：
安装：
yum install haproxy

vim /etc/haproxy/haproxy.cfg
listen webserver
bind 172.25.254.100:80
server web1 172.25.254.10:80 check
server web2 172.25.254.20:80 check
在两个ka1和ka2两个节点启用内核参数:
vim /etc/sysctl.conf
net.ipv4.ip_nonlocal_bind = 1
sysctl -p

在ka1中编写检测脚本:
 mkdir /etc/keepalived/scripts/
vim /etc/keepalived/scripts/haproxy.sh

#!/bin/bash
/usr/bin/killall -0 haproxy
chmod +X /etc/keepalived/scripts/haproxy.sh
在ka1中配置keepalived：
vrrp_script check_haproxy {
script "/etc/keepalived/scripts/haproxy.sh"
interval 1
weight -30
fall 2
rise 2
timeout 2
}
vrrp_instance web {
state MASTER
interface ens160
virtual_router_id 50
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
172.25.254.100 dev ens160 label ens160:160
}
track_script {
check_haproxy
}
}

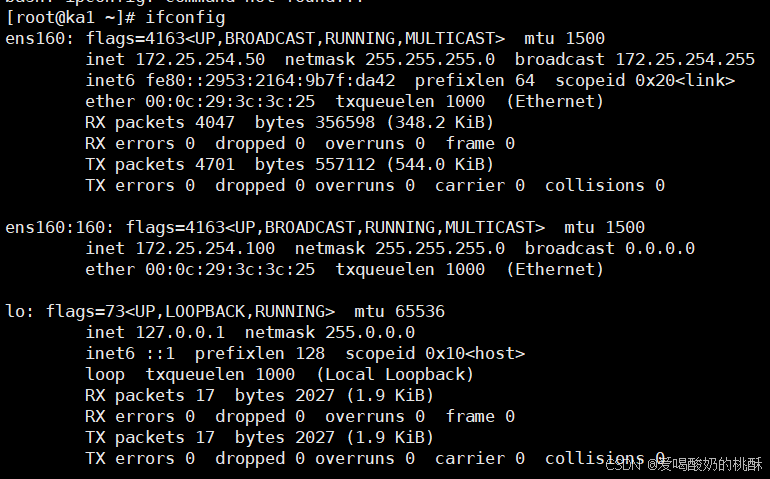

测试：

systemctl stop haproxy.service

可检测文档：
keepalived -t -f /etc/keepalived/keepalived.conf

网站公告

今日签到

点亮在社区的每一天
去签到

热门文章

最新发布
