Shader开发(五)什么是渲染管线

发布于:2025-08-01 ⋅ 阅读:(21) ⋅ 点赞:(0)

在计算机图形学中,渲染管线(Rendering Pipeline) 是图形处理器(GPU)将3D网格数据转化为屏幕图像的核心流程。无论是炫酷的游戏画面还是逼真的动画场景,这一切都离不开渲染管线的默默工作。对于想要学习着色器编程或优化图形性能的技术爱好者来说,理解渲染管线是不可或缺的一步。本文将带你走进渲染管线的关键步骤,探索从抽象数据到绚丽画面的转化过程。

什么是渲染管线?

简单来说,渲染管线是一系列有序的步骤,GPU通过这些步骤将3D模型(通常以网格形式表示)渲染为屏幕上的2D图像。每个步骤都有特定任务,环环相扣,最终生成一帧完整的图像。这些步骤在GPU上高效运行,这也是为什么显卡对游戏性能至关重要的原因。

本文将聚焦于渲染管线中的几个核心阶段,这些阶段也是编写着色器时最需要关注的部分。让我们一起来看看吧!

渲染管线的核心步骤

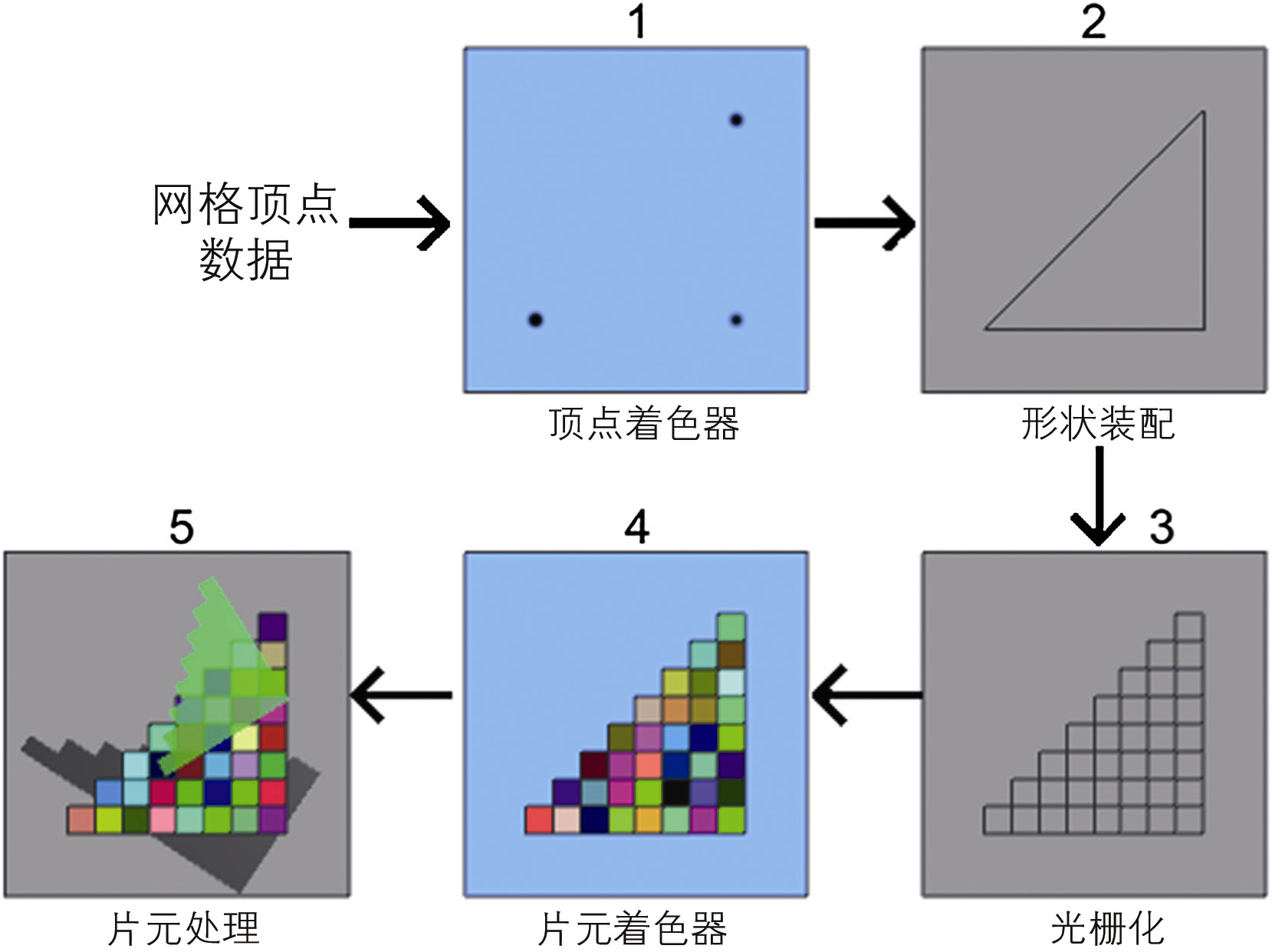

以下是渲染管线的简化视图,包含了本文要讲解的主要阶段:

  1. 顶点着色器(Vertex Shader)

  2. 形状装配(Shape Assembly)

  3. 光栅化(Rasterization)

  4. 片元着色器(Fragment Shader)

  5. 片元处理(Fragment Processing)

接下来,我们将逐一拆解这些步骤。

1. 顶点着色器(Vertex Shader)

顶点着色器是简化管线视图中的第一个可编程阶段,它的核心任务是确定网格中每个顶点在屏幕上的最终位置

回想一下我们之前看到的球体网格,如果只显示顶点会是什么样子?顶点着色器正是负责计算这些顶点的屏幕坐标。当游戏中的物体发生移动时,物体的变换信息会被传递给顶点着色器,然后与其他关键数据(如摄像机的位置和朝向)相结合,最终计算出该物体网格中每个顶点在屏幕上的精确位置。

2. 形状装配(Shape Assembly)

当顶点着色器完成对网格中所有顶点的处理后,数据会传递到形状装配阶段。这个阶段的职责是将刚刚处理过的顶点连接起来,本质上是在屏幕上构建网格的边(线条)结构。

3. 光栅化(Rasterization)

光栅化阶段是一个关键的转换过程。在这里,GPU会计算网格在屏幕上可能占据的所有像素位置,并为每个潜在像素创建一个片元(Fragment)。

片元是一种特殊的数据结构,包含了在屏幕上绘制单个像素所需的全部信息。我们可以将片元理解为"潜在的像素",但需要注意的是,并非所有片元最终都会成为屏幕上的实际像素。

4. 片元着色器(Fragment Shader)

光栅化阶段虽然确定了网格表面的覆盖范围,但对于每个片元应该显示什么颜色却一无所知。这时就需要片元着色器来填充颜色信息。

可以将片元着色器想象成为"形状装配"阶段创建的线框进行着色的过程,它决定了最终渲染图像的视觉效果。

5. 片元处理(Fragment Processing)

在图像最终显示到屏幕之前,还有一个重要的片元处理阶段,主要包含两个核心功能:

片元测试

决定哪些片元最终会显示在屏幕上,哪些会被丢弃。由于片元是针对单个网格生成的,缺乏对整个场景的全局信息,GPU通常会创建比实际需要更多的片元。

例如,当玩家面对一堵墙,而墙后面有一辆跑车时,GPU会为跑车和墙壁覆盖的所有像素都创建片元,就好像墙壁根本不存在一样。只有在片元处理阶段,系统才能确定哪些片元会出现在屏幕上,哪些会被遮挡而丢弃。

混合操作

允许具有透明度的物体(如alpha立方体)将其颜色与背后的片元进行混合。这个功能在实现各种视觉效果时极其有用,我们将在后续章节中详细探讨。

理解渲染管线的重要性

渲染管线是GPU工作的核心逻辑,掌握它不仅能帮助你理解图形渲染的原理,还能为编写高效的着色器代码奠定基础。虽然完整的渲染管线包含更多细节,但以上步骤已经足够让你入门并开始实践。
