二进制接口(ABI)
DeepSeek-R1 回答完成
深度思考完成 用时20秒,搜索全网24篇资料

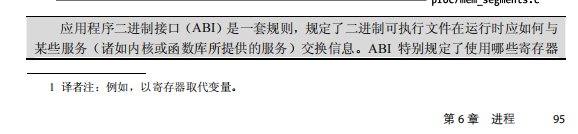

二进制接口(ABI,Application Binary Interface)是计算机系统中定义二进制层面交互规则的低层接口规范,确保不同模块(如应用程序、操作系统、库)在无需重新编译的情况下能正确协同工作。其主要内容如下:
一、核心定义与作用
- 定义
ABI 规定了应用程序与操作系统之间、应用与库之间或应用各组成部分之间的二进制交互细节,包括数据类型布局、函数调用机制、系统调用编码等:ml-citation{ref="1,3" data="citationList"}
。 - 核心目的
提供二进制兼容性,使独立编译的模块(如动态库与主程序)能无缝交互,避免因底层差异导致的崩溃或数据损坏:ml-citation{ref="2,4" data="citationList"}
。
二、关键组成要素
类别 | 具体内容 |
---|---|
数据布局规则 | 结构体/类成员偏移量、虚函数表(vtable)结构、内存对齐方式等:ml-citation{ref="4" data="citationList"} 。 |
函数交互规则 | 调用约定(参数传递顺序、栈管理)、名称修饰(Name Mangling)、异常处理机制:ml-citation{ref="2,4" data="citationList"} 。 |
系统级规范 | 系统调用编码方式、目标文件格式(如ELF)、动态库加载规则:ml-citation{ref="1,7" data="citationList"} 。 |
三、ABI 与 API 的区别
特性 | API | ABI |
---|---|---|
层级 | 源代码级接口(如函数声明、头文件):ml-citation{ref="1,5" data="citationList"} |
二进制机器码级接口:ml-citation{ref="5,6" data="citationList"} |
兼容性目标 | 源码可移植性(需重新编译):ml-citation{ref="3" data="citationList"} |
二进制兼容性(无需重新编译):ml-citation{ref="1,2" data="citationList"} |
依赖变化 | 修改后仅需重新编译:ml-citation{ref="3" data="citationList"} |
修改需重新链接所有依赖模块:ml-citation{ref="4,7" data="citationList"} |
四、实际场景中的重要性
- 动态链接
ABI 不兼容会导致虚函数调用错误、内存访问越界等严重问题(如动态库更新破坏既有二进制程序):ml-citation{ref="4" data="citationList"}
。 - 系统升级
操作系统需保持 ABI 稳定性(如 Android VNDK 规范),确保供应商模块在框架更新后仍能运行:ml-citation{ref="7" data="citationList"}
。 - 跨平台限制
ABI 依赖特定硬件和操作系统组合(如 x86-Linux 与 ARM-Windows 互不兼容):ml-citation{ref="5,6" data="citationList"}
。
五、特殊类型:EABI(嵌入式ABI)
针对嵌入式系统设计,优化了软硬件浮点混合调用效率,提升低资源环境下的性能
https://juejin.cn/post/7527616391639269403
ELF PE
DeepSeek-R1 回答完成
深度思考完成 用时22秒,搜索全网21篇资料
ELF 和 PE 是两种主流的可执行文件格式标准,分别应用于 Linux/Unix 和 Windows 操作系统。以下是它们的核心对比与特性详解:
一、核心定义与起源
特性 | ELF (Executable and Linkable Format) | PE (Portable Executable) |
---|---|---|
所属系统 | Linux/Unix 及类 Unix 系统(如 Android):ml-citation{ref="4,5" data="citationList"} |
Windows 系统(.exe/.dll/.sys 等):ml-citation{ref="3,6" data="citationList"} |
设计基础 | COFF (Common Object File Format) 的改进版本:ml-citation{ref="6" data="citationList"} |
COFF 的扩展格式:ml-citation{ref="3,6" data="citationList"} |
文件签名 | 文件头以 7F 45 4C 46 (ASCII:\x7FELF )开头:ml-citation{ref="2" data="citationList"} |
文件头以 4D 5A (ASCII:MZ )开头:ml-citation{ref="1,3" data="citationList"} |
二、文件结构对比
1. ELF 结构
+-----------------------+
| ELF Header | → 标识文件类型、指令集等元信息`:ml-citation{ref="2,4" data="citationList"}`
+-----------------------+
| Program Headers | → 描述运行时内存布局(可执行文件)`:ml-citation{ref="4" data="citationList"}`
+-----------------------+
| Section Headers | → 定义各节区(如代码、数据)的偏移和属性`:ml-citation{ref="2,4" data="citationList"}`
+-----------------------+
| .text(代码段) |
| .data(初始化数据) |
| .bss(未初始化数据) | → 实际存储代码、数据等内容`:ml-citation{ref="4" data="citationList"}`
| ...(其他自定义节区) |
+-----------------------+
---+
- 文件类型:可执行文件(Executable)、共享库(.so)、核心转储文件(Core Dump)等
:ml-citation{ref="4" data="citationList"}
。
2. PE 结构
+-----------------------+
| DOS Header | → 含 `MZ` 签名和指向 PE 头的偏移 `e_lfanew` :ml-citation{ref="3" data="citationList"}
+-----------------------+
| DOS Stub | → 兼容 DOS 的存根程序(显示错误提示)`:ml-citation{ref="3" data="citationList"}`
+-----------------------+
| PE Header | → 含 `PE\0\0` 签名和文件关键信息`:ml-citation{ref="3" data="citationList"}`
| - File Header | → 机器类型、节区数量等`:ml-citation{ref="3" data="citationList"}`
| - Optional Header | → 入口点地址、内存对齐规则等`:ml-citation{ref="3" data="citationList"}`
+-----------------------+
| Section Table | → 描述各节区属性(如 .text/.data)`:ml-citation{ref="3" data="citationList"}`
+-----------------------+
| .text(代码) |
| .rdata(只读数据) | → 实际存储内容`:ml-citation{ref="3" data="citationList"}`
| .data(读写数据) |
+-----------------------+
三、关键差异
维度 | ELF | PE |
---|---|---|
跨平台性 | 原生支持多架构(x86/ARM/RISC-V):ml-citation{ref="4" data="citationList"} |
主要绑定 x86/x64 架构:ml-citation{ref="3,6" data="citationList"} |
动态链接 | 通过 .plt /.got 实现延迟绑定:ml-citation{ref="4" data="citationList"} |
依赖导入表(IAT)加载 DLL:ml-citation{ref="3" data="citationList"} |
调试支持 | 包含 .debug 节区存储符号信息:ml-citation{ref="4" data="citationList"} |
使用 PDB(Program Database)外部文件:ml-citation{ref="3" data="citationList"} |
遗留兼容 | 无 DOS 兼容层,结构更简洁:ml-citation{ref="4,5" data="citationList"} |
保留 DOS 头以实现向下兼容:ml-citation{ref="3" data="citationList"} |
四、典型文件扩展名
ELF
- 可执行文件:无扩展名或自定义(如
a.out
) - 共享库:
.so
(Shared Object) - 目标文件:
.o
(Object File):ml-citation{ref="4,5" data="citationList"}
- 可执行文件:无扩展名或自定义(如
PE
- 可执行文件:
.exe
、.scr
- 动态库:
.dll
- 驱动程序:
.sys
- 对象文件:
.obj
:ml-citation{ref="3,6" data="citationList"}
- 可执行文件:
五、技术实践示例
ELF 头解析(Linux 命令)
bashCopy Code
readelf -h lyshark # 输出 ELF 头信息(Magic:7f 45 4c 46):ml-citation{ref="6" data="citationList"}
PE 头验证(关键字段)
- DOS 头签名:
e_magic = 0x5A4D
(MZ
):ml-citation{ref="3" data="citationList"}
- PE 头偏移:
e_lfanew
指向PE\0\0
签名:ml-citation{ref="3" data="citationList"}
总结
- ELF 是 开源生态的标准,设计精简且扩展灵活,服务于 Linux/Android 等系统
:ml-citation{ref="4,5" data="citationList"}
。 - PE 是 Windows 生态的基石,保留历史兼容性但结构更复杂
:ml-citation{ref="3,6" data="citationList"}
。
两者虽同源(COFF),但因操作系统差异形成了独立的演进路径:ml-citation{ref="6" data="citationList"}
。
