摘要
本论文围绕超薄晶圆切割工艺,探讨切割液性能智能调控系统与晶圆 TTV 预测模型的协同构建,阐述两者协同在保障晶圆切割质量、提升 TTV 均匀性方面的重要意义,为半导体制造领域的工艺优化提供理论与技术参考。
引言
在半导体产业飞速发展的当下,超薄晶圆切割工艺的精度要求不断提升,晶圆 TTV 作为关键质量指标,直接影响芯片制造良率与性能。切割液性能的稳定对控制 TTV 至关重要,而传统工艺中,切割液参数调整多依赖经验,缺乏实时性与精准性。因此,构建切割液性能智能调控系统与晶圆 TTV 预测模型,并实现两者协同,成为提升晶圆切割质量的关键路径。
切割液性能智能调控系统构建
切割液性能智能调控系统以传感器网络为基础,实时采集切割液的温度、浓度、pH 值、黏度等关键参数。例如,利用红外温度传感器监测切割液温度,通过电导率传感器检测浓度变化。系统搭载的智能算法,如自适应 PID 控制算法,可根据预设参数阈值,自动调节切割液的补充、循环与添加剂投放,确保切割液性能稳定。同时,系统具备人机交互界面,方便操作人员进行参数设定与系统监控,实现对切割液性能的智能化、自动化调控。
晶圆 TTV 预测模型构建
晶圆 TTV 预测模型基于机器学习算法构建。首先,收集大量历史切割数据,包括切割液性能参数、切割工艺参数(如切割速度、刀具转速)以及对应的 TTV 检测数据。然后,选择合适的机器学习模型,如长短期记忆网络(LSTM)或梯度提升决策树(GBDT),对数据进行训练。LSTM 能够有效处理时间序列数据,捕捉切割过程中各参数与 TTV 之间的动态关系;GBDT 则在处理非线性关系上表现出色,可精准预测不同参数组合下的 TTV 值。通过不断优化模型参数,提高预测模型的准确性与泛化能力。
两者协同机制
切割液性能智能调控系统与晶圆 TTV 预测模型的协同体现在数据交互与动态反馈上。预测模型根据当前切割液性能参数及工艺参数,实时预测 TTV 值,并将预测结果反馈给智能调控系统。若预测 TTV 值超出目标范围,智能调控系统依据反馈信息,调整切割液性能参数,如增加冷却剂浓度以降低切割热,或调整润滑剂比例改善润滑效果,从而优化切割条件,使 TTV 向目标值靠近。这种协同机制形成闭环控制,实现对晶圆 TTV 的精准调控。
实验验证
为验证协同构建的有效性,设计对比实验。设置对照组采用传统切割工艺,实验组应用切割液性能智能调控系统与晶圆 TTV 预测模型协同工作的工艺。实验过程中,实时记录两组的切割液性能参数与晶圆 TTV 数据。初步实验结果显示,实验组的 TTV 波动范围明显小于对照组,平均 TTV 值降低 25% - 35%,证明两者协同构建对提升晶圆 TTV 均匀性具有显著效果。
高通量晶圆测厚系统运用第三代扫频OCT技术,精准攻克晶圆/晶片厚度TTV重复精度不稳定难题,重复精度达3nm以下。针对行业厚度测量结果不一致的痛点,经不同时段测量验证,保障再现精度可靠。

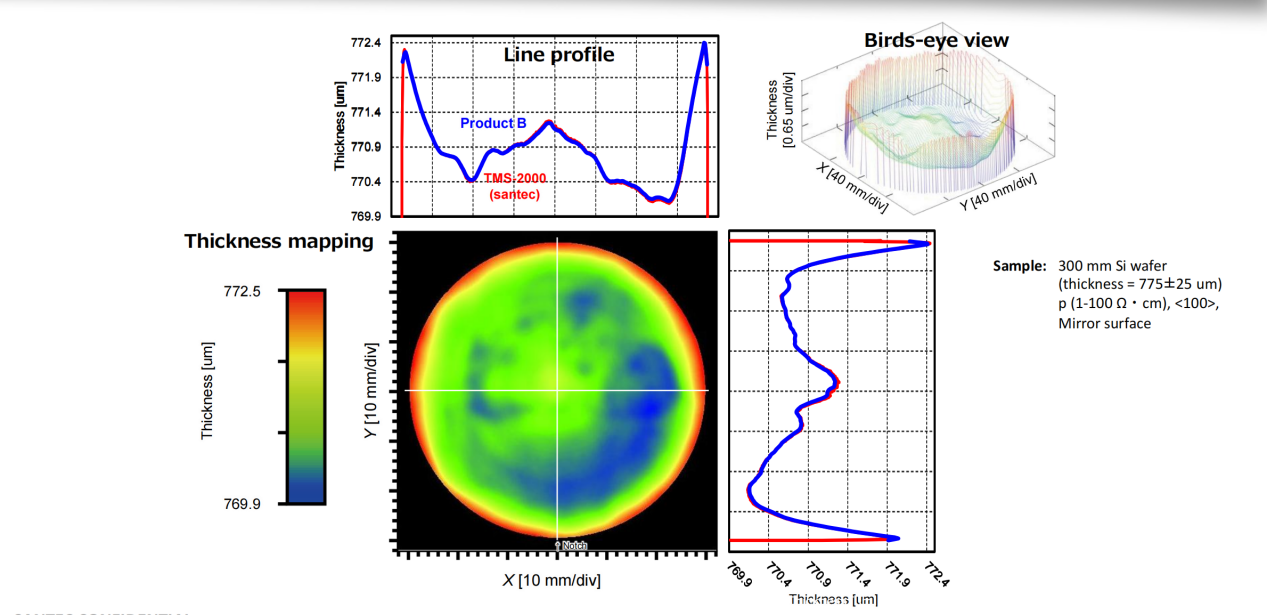

我们的数据和WAFERSIGHT2的数据测量对比,进一步验证了真值的再现性:
(以上为新启航实测样品数据结果)

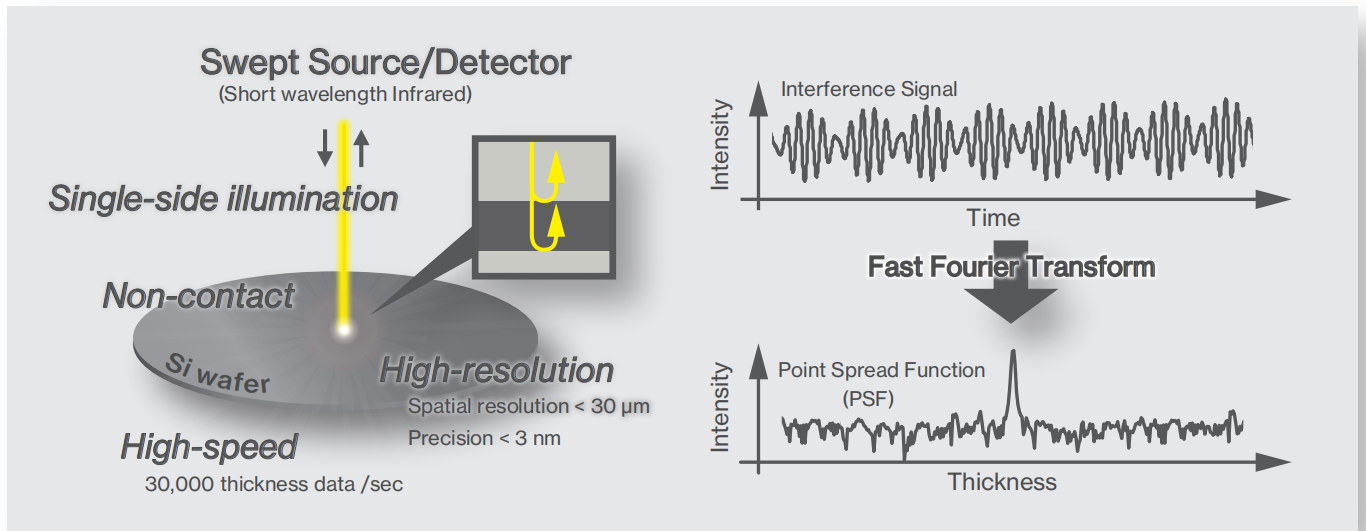

该系统基于第三代可调谐扫频激光技术,相较传统双探头对射扫描,可一次完成所有平面度及厚度参数测量。其创新扫描原理极大提升材料兼容性,从轻掺到重掺P型硅,到碳化硅、蓝宝石、玻璃等多种晶圆材料均适用:
对重掺型硅,可精准探测强吸收晶圆前后表面;
点扫描第三代扫频激光技术,有效抵御光谱串扰,胜任粗糙晶圆表面测量;
通过偏振效应补偿,增强低反射碳化硅、铌酸锂晶圆测量信噪比;
(以上为新启航实测样品数据结果)

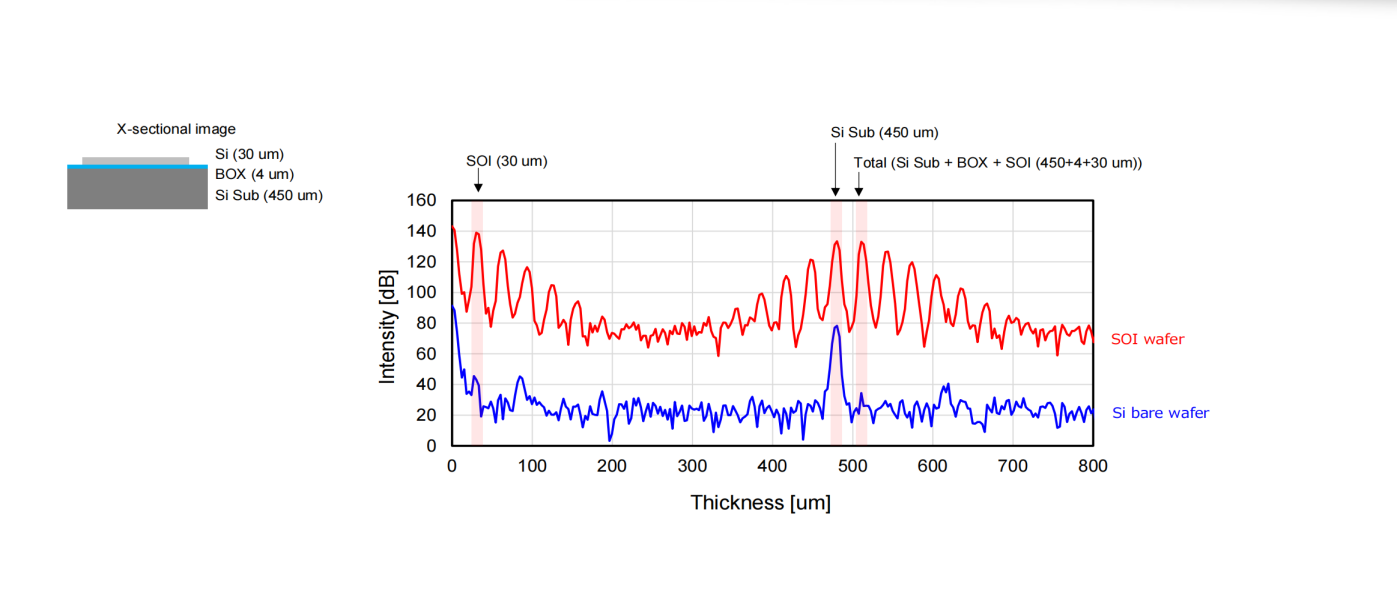

支持绝缘体上硅和MEMS多层结构测量,覆盖μm级到数百μm级厚度范围,还可测量薄至4μm、精度达1nm的薄膜。
(以上为新启航实测样品数据结果)

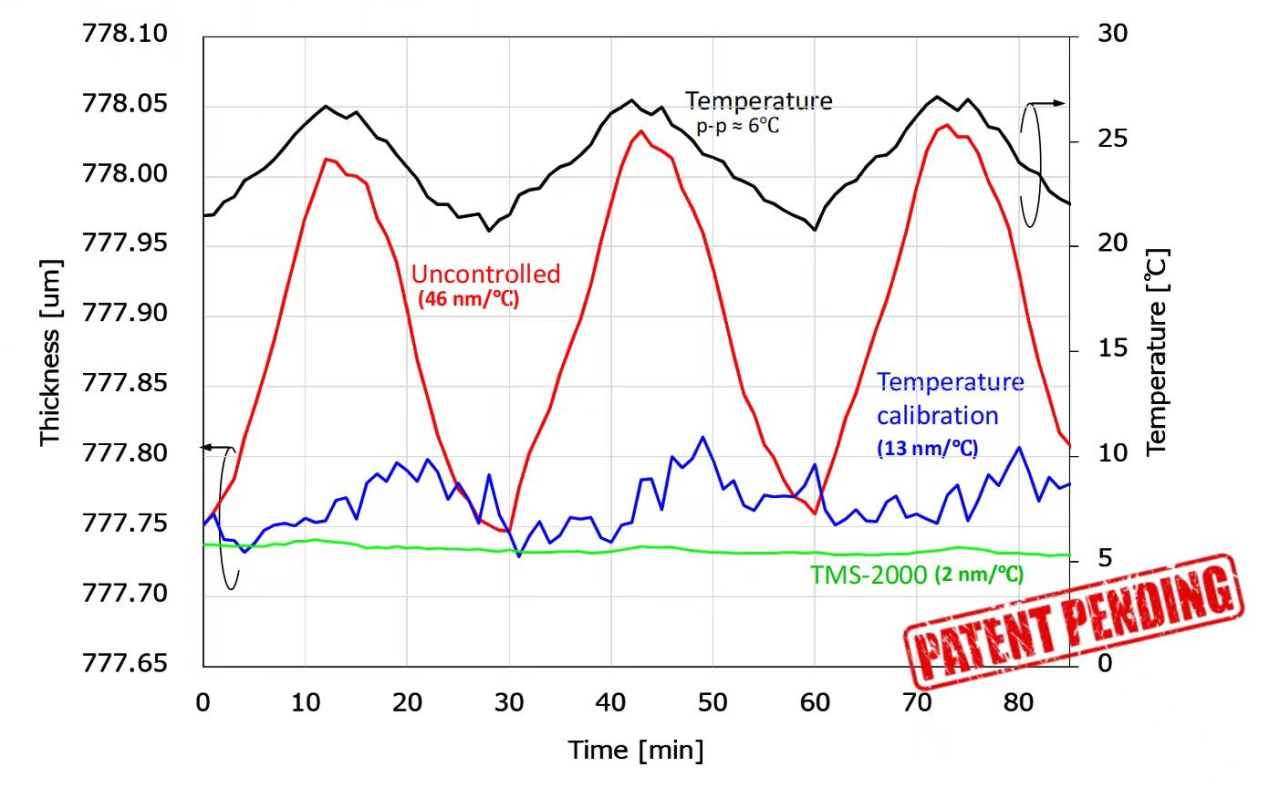

此外,可调谐扫频激光具备出色的“温漂”处理能力,在极端环境中抗干扰性强,显著提升重复测量稳定性。
(以上为新启航实测样品数据结果)

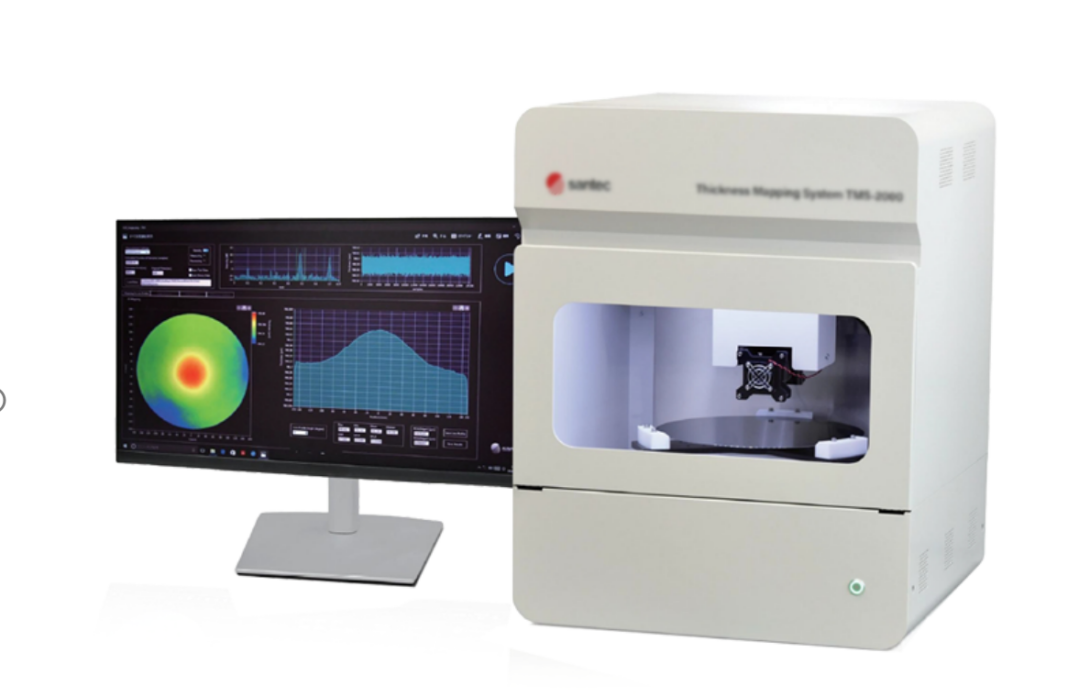

系统采用第三代高速扫频可调谐激光器,摆脱传统SLD光源对“主动式减震平台”的依赖,凭借卓越抗干扰性实现小型化设计,还能与EFEM系统集成,满足产线自动化测量需求。运动控制灵活,适配2-12英寸方片和圆片测量。
