蓝牙设备的音频传输方式主要依赖于其采用的分层​传输协议​​和​​音频编解码器​​,两者共同决定了音质、延迟、功耗等核心体验。

本次产品核心需求——免驱!



00 市面上的USB免驱麦克风方案分析

USB麦克风的免驱特性依赖​​操作系统内置的UAC(USB Audio Class)驱动​​,而非HID协议。核心原理如下:

设备枚举与协议支持​
USB插入时,设备通过描述符(设备描述符bDeviceClass=0x00,接口描述符bInterfaceClass=0x01)声明为音频类设备。操作系统自动加载UAC驱动(Windows的usbaudio.sys,Linux的snd-usb-audio)

  • ​关键描述符​​:音频类设备需提供完整的接口描述符(包含采样率、位深等参数),端点描述符定义同步传输模式(Isochronous Endpoint

与HID的本质区别​
HID设备(如键盘)的接口描述符为bInterfaceClass=0x03,使用中断传输传输小数据包(如按键事件)。而音频设备需高速传输原始PCM流,必须采用同步传输(带宽高、无重传机制)

  • ​HID局限​​:报告描述符(Report Descriptor)无法定义音频流格式,且传输速率不足(BLE HID单包仅20字节)

免驱实现核心​

  • ​无需厂商驱动​​:操作系统通过UAC协议直接解析音频流格式(如16bit/16kHz PCM),无需定制驱动
  • ​例外情况​​:若麦克风集成高级功能(如AI降噪),需额外安装控制软件(但基础录音仍免驱)
维度​ ​UAC音频方案​ ​HID控制方案​
​协议类型​ USB Audio Class (UAC 1.0/2.0) HID Class (bInterfaceClass=0x03)
​传输端点​ 同步传输端点(Isochronous) 中断传输端点(Interrupt)
​数据内容​ 原始PCM音频流 控制指令(如静音、增益调节)
​带宽能力​ 支持高带宽(24bit/192kHz) 低速(≤64KB/s),仅适合小数据包
​免驱原理​ 操作系统内置UAC驱动 操作系统内置HID驱动
​典型应用​ 麦克风音频采集、耳机播放 键盘按键、鼠标移动、设备控制指令

USB是协议总框架​​,HID与UAC是USB协议中定义的​​两种独立的设备类别

01 蓝牙音频传输方案分析

USB麦克风是一个符合我们产品设计要求的方案,但理想很美好——蓝牙无法直接采用UAC方案​

UAC是USB-IF为​​有线USB设备​​定义的音频传输标准,依赖操作系统内置的UAC驱动(如Windows的usbaudio.sys
而蓝牙采用​​无线射频协议栈​​(如A2DP/HFP),由蓝牙芯片组和主机协议栈(如Android的Bluetooth Stack)管理音频通道,两者底层架构完全不同。再者​​蓝牙​​物理层带宽有限

下面分析实际音频信息的传输中,遇到一些BLE音频传输方案:
HID、 ATVV(Android TV Voice)、tspp这三种协议在整个音频传输生态中的定位和相互关系

​HID协议传输​

  • ​定位​​:专为人机交互设备(键盘、鼠标、触摸屏、游戏手柄等)设计,通过USB或蓝牙传输低延迟控制信号,音频仅用于语音输入(如麦克风)。
  • ​传输机制​​:
    • USB HID:通过​​中断传输​​(Interrupt Transfer)实时发送报告(如按键状态)
    • 蓝牙HID:通过BLE的​​GATT协议​​传输报告,数据量小(通常<64字节)
  • ​音频应用​​:仅支持​​单声道语音​​(如通话麦克风),音质较低(8kHz/8bit)

带宽不够,实际使用时需要压缩,不免驱

TSPP传输(MPEG2-TS)​

  • ​定位​​:音视频​​流媒体传输协议​​,用于数字电视广播(DVB/ATSC)、蓝光光盘(M2TS)等场景,支持多节目复用和高容错。
  • ​传输机制​​:
    • 数据封装为​​188字节固定长度分组​​,头部含PID标识流类型(视频/音频/数据)
    • 通过​​PSI表(PAT/PMT)​​ 管理多路流同步(如音频PID关联视频PID)
  • ​音频应用​​:承载压缩音频流(如AC-3、DTS),支持​​多声道、高码率音频​​(如蓝光无损音轨)

不免驱

ATVV服务(实际是BLE GATT​):

 ​​ATVV(Android TV Voice)协议是基于蓝牙低功耗(BLE)的 GATT(Generic Attribute Profile)协议​

  • ​传输机制​​:
    • ​音频数据​​:使用 ​​ADPCM(自适应差分脉冲编码),通过 Audio 特征值的 ​​Notification​​ 机制发送(无确认,高速传输)
    • 控制命令​​(如开始/停止录音):通过 Command 特征值的 ​​Write​​ 操作传输​
  • ​定位​​:​Android TV 语音专有协议​
  • 应用:电视语音遥控

免驱实现:蓝牙芯片可能需要支持蓝牙核心规范版本5.3或更高版本,以确保兼容BAP配置文件

方案​ 免驱支持 音频质量 延迟 开发复杂度
​GATT+LE Audio​ ✅ Android 13+/Win11+ 近无损(LC3) 20-50ms
​GATT自定义​ ❌ 需专属App 可自定义 30-80ms



经典蓝牙(BR/EDR)方案​

​协议选择​​:

  • ​A2DP(高级音频分发协议)​​:支持立体声PCM传输,但强制使用编码器(如SBC/AAC/aptX)压缩数据
  • ​HFP/HSP​​:仅支持单声道、低采样率(8kHz/8bit),音质差,适用于通话场景

局限​​:

  • A2DP延迟较高(100-200ms),且无法绕过编码环节传输原始PCM
维度​ ​A2DP协议​ ​HFP/HSP协议​
​核心功能​ ​单向传输高质量音频流​​(如音乐播放) ​双向音频传输​​(支持麦克风输入+扬声器输出)
​音频类型​ 立体声音乐(最高48kHz/16bit) 单声道语音(通常8kHz/8bit,HFP可扩展至16kHz)
​传输方向​ 仅支持源设备→接收设备(如手机→耳机) 支持双向传输(手机↔耳机,麦克风→PC)
​免驱支持​ 系统识别为“音频播放设备” 系统识别为“通话设备”或“麦克风+扬声器”
​典型应用​ 音乐耳机、蓝牙音箱 通话耳机、车载免提、会议麦克风

LE Audio方案(蓝牙5.2+)​

革新点​​:
引入​​LC3编码器​​,支持低码率(32kbps)高音质,延迟≤20ms

​原生支持PCM流程​​:
通过​​HAP(Hearing Access Profile)​​ 或​​BAP(Basic Audio Profile)​​ 直接传输PCM数据流,但需设备端和主机操作系统支持(如Android 13+)

LE Audio(BAP)方案在Android和Windows平台的实际部署进度与厂商支持情况的综合分析:

Android平台支持现状
系统层支持​
  • Android 13​​:首次提供LE Audio框架支持,但需设备制造商激活(默认关闭开发者选项)
  • ​Android 15​​:原生深度集成BAP协议栈,系统级启用LE Audio(无需开发者模式)
Windows平台支持现状​
系统层支持​

  • ​Windows 11 22H2+​​:首个支持LE Audio的桌面系统,需版本≥22621
  • ​Windows 10​​:​​不支持​​,因缺乏TMAP(Telephony and Media Audio Profile)

协议​ ​数据类型​ ​传输方向​ ​带宽要求​
HID 控制信号(按键事件) 单向(设备→主机) 低(<1Kbps)
ATVV 音频流 + 控制命令 ​双向​ 中(16-32Kbps)
TSPP 音视频TS流 单向(广播→设备) 高(>2Mbps)
​指标​ HID ATVV TSPP
​延迟​ <10ms 20-50ms 100-500ms
​功耗​ 极低(纽扣电池) 低(BLE优化) 高(需外部供电)
​音质​ 不支持音频 16KHz ADPCM 48KHz AAC
​拓扑结构​ 点对点 点对点 一对多广播
​典型应用​ 遥控器按键 语音遥控器 数字机顶盒

02 基于HFP/HSP的无线麦克风免驱输入方案分析

设备角色配置​

HFP(免提规格)​​:

设备声明为​​免提单元(Hands-Free Unit)​​,支持:

  • 麦克风音频输入(传输至手机/PC)
  • 扬声器音频输出(接收来自手机/PC的音频)
  • 通话控制(接听/挂断/拒接)

HSP(耳机规格)​​:

简化版HFP,仅支持基础麦克风传输,无扩展控制功能

免驱原理:

操作系统内置协议栈​​:

  • ​Windows​​:自动加载bthhfenum.sys(HFP驱动)和usbaudio.sys(音频驱动)
  • ​Android/iOS​​:原生支持HFP,识别为“蓝牙耳机”或“输入设备”

连接流程​​:
设备广播HFP支持 → 手机/PC自动配对 → 注册为系统​​默认麦克风设备​

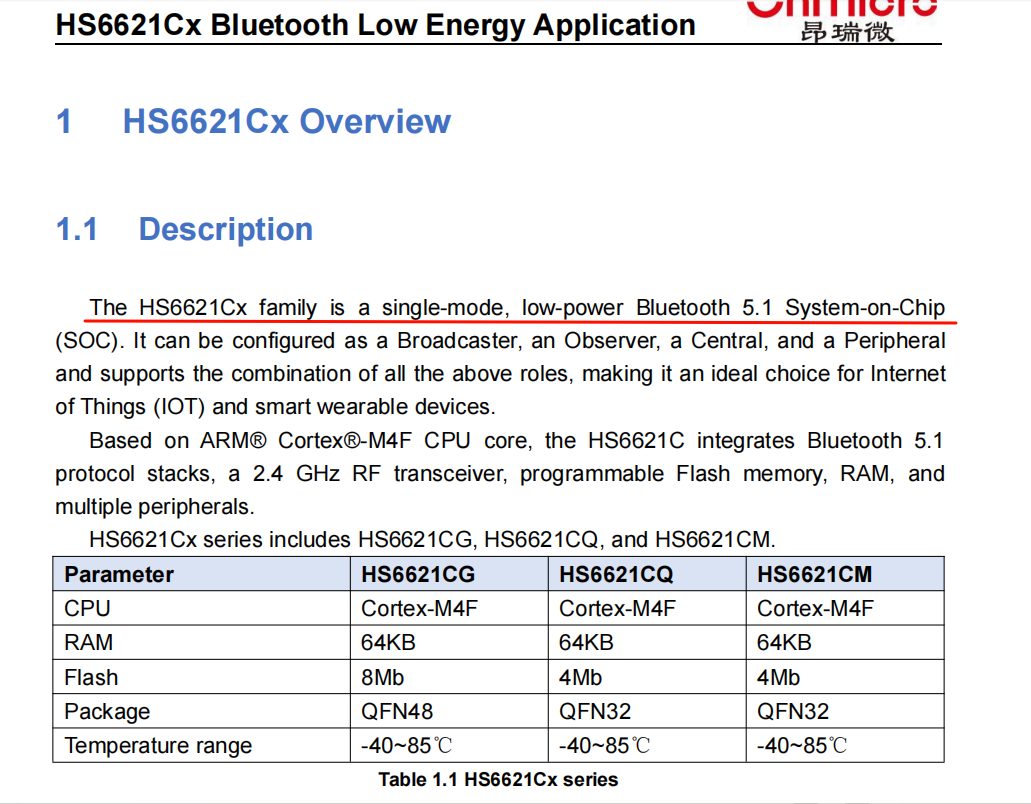

很遗憾,我们的芯片方案早已确定——HS6621CQC是BLE蓝牙协议,不支持经典蓝牙协议及其HFP……

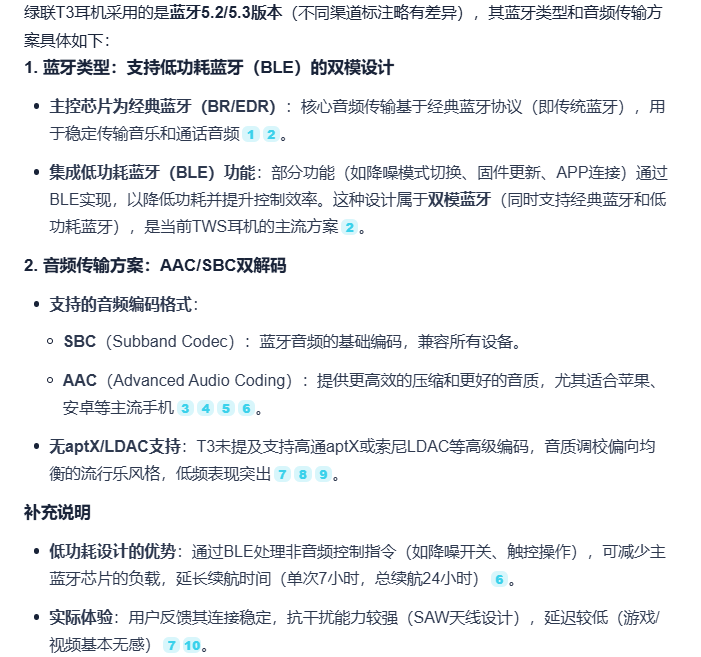

市场上常见的蓝牙耳机方案:

03 免驱方案的突破:LE Audio与定制技术​

LE Audio:

主从设备均需要支持蓝牙5.2+,原因:

底层协议依赖​
LE Audio 的核心功能依赖于蓝牙 5.2 规范中新增的 ​​LE 同步信道(LE Isochronous Channels)​

。该信道提供了以下能力:

  • ​时间同步传输​​:确保音频流在多个设备间同步播放(如 TWS 耳机的左右耳)。
  • ​双向低延迟链路​​:支持 LC3 编解码器所需的实时音频传输(延迟可低至 20-50ms)。
  • ​广播音频(Auracast)​​:实现一对多的音频广播功能

物理层与协议栈限制​

  • 蓝牙 5.1 及更早版本缺乏 LE Isochronous Channels,​​无法建立 LE Audio 所需的同步音频链路​​。
  • 若从机芯片仅支持蓝牙 5.1,即使软件模拟也无法实现系统级免驱音频传输

厂商定制方案的“伪免驱”​

  • 广播音频技术​​:如歌尔股份的专利方案,BLE主机广播音频流,从机扫描后直接连接播放,​​无需配对​​。但需设备预装厂商SDK,严格意义上非系统级免驱
  • ​私有协议+虚拟声卡​​:
    • 方案:通过BLE传输压缩音频(如Opus),在主机端用​​虚拟声卡驱动​​解码(如STM32WB的USB音频输出)
    • 用户体验:设备显示为“USB麦克风”,但依赖​​预装驱动​​(非即插即用)

需设备预装厂商SDK

04 增加USB KEY作为中间传输器件

增加USB KEY作为中间传输器件是一种有效的折中方案,可实现系统级免驱音频传输

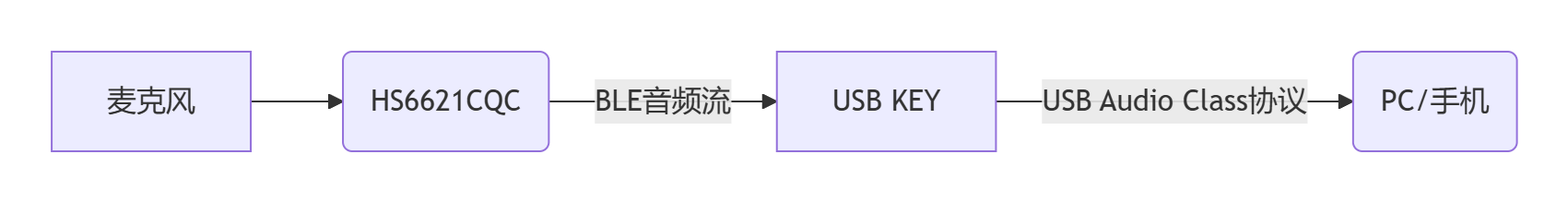

USB KEY角色​​:集成USB控制器+BLE从机芯片,实现协议转换:

  • 接收BLE音频流 → 解码 → 通过USB接口输出为UAC(USB Audio Class)信号。

补充: 增加设备驱动方案

现有传输方案:HID、TSPP(已验证)、GATT
