✋ 基于卷积神经网络的手势识别系统设计与实现
📌 本项目通过构建一个端到端的卷积神经网络模型,完成对静态手势图片的分类与识别。系统可应用于人机交互、智能家居控制、增强现实(AR)等场景,具有广泛的应用价值。
1️⃣ 项目背景与研究意义
1.1 背景
手势识别作为计算机视觉与人机交互的重要研究方向,近年来随着深度学习的快速发展取得了显著成果。传统方法多依赖于肤色检测、轮廓提取等图像处理技术,识别准确率不高且鲁棒性差。
近年来,**卷积神经网络(CNN)**的兴起,为图像分类提供了更强的特征提取能力,使得手势识别的准确率和泛化能力大幅提升。
1.2 研究意义
本项目旨在实现一个基于 CNN 的手势识别系统,具有如下实际意义:
- ✅ 提升图像识别准确率和实时性;
- ✅ 为智能设备提供更自然的交互方式;
- ✅ 为深度学习在视觉领域的落地提供参考示范。
2️⃣ 系统架构设计
2.1 系统模块划分
模块 | 功能 |
---|---|
数据采集模块 | 采集和标注手势图片 |
数据预处理模块 | 图像增强、归一化、划分训练/测试集 |
模型训练模块 | CNN 模型训练、验证、保存 |
预测识别模块 | 对用户上传的手势图像进行分类 |
前端交互模块(可选) | 使用 Web 或桌面界面进行展示 |
3️⃣ 数据集说明
本项目使用公开数据集 [Hand Gesture Recognition Database (HG14)] 或自行采集数据集,常见类别包括:
- 👍:点赞
- 👎:不喜欢
- ✋:五指张开
- ✊:握拳
- 👉:食指指向
- 👌:OK手势
- ✌️:胜利手势
- 🖐️:挥手
数据集划分:训练集 80%,验证集 10%,测试集 10%。
4️⃣ 模型设计与实现
4.1 网络结构(CNN)
本项目采用简化的 LeNet + VGG 风格网络结构:
import torch
import torch.nn as nn
import torch.nn.functional as F
class GestureCNN(nn.Module):
def __init__(self, num_classes=8):
super(GestureCNN, self).__init__()
self.conv1 = nn.Conv2d(1, 32, 3, padding=1)
self.pool = nn.MaxPool2d(2, 2)
self.conv2 = nn.Conv2d(32, 64, 3, padding=1)
self.fc1 = nn.Linear(64 * 28 * 28, 128)
self.fc2 = nn.Linear(128, num_classes)
self.dropout = nn.Dropout(0.5)
def forward(self, x):
x = self.pool(F.relu(self.conv1(x))) # [batch, 32, 56, 56]
x = self.pool(F.relu(self.conv2(x))) # [batch, 64, 28, 28]
x = x.view(-1, 64 * 28 * 28)
x = self.dropout(F.relu(self.fc1(x)))
return self.fc2(x)
4.2 数据加载与预处理
from torchvision import datasets, transforms
transform = transforms.Compose([
transforms.Grayscale(),
transforms.Resize((112, 112)),
transforms.ToTensor(),
transforms.Normalize([0.5], [0.5])
])
train_data = datasets.ImageFolder('dataset/train', transform=transform)
val_data = datasets.ImageFolder('dataset/val', transform=transform)
train_loader = torch.utils.data.DataLoader(train_data, batch_size=32, shuffle=True)
val_loader = torch.utils.data.DataLoader(val_data, batch_size=32, shuffle=False)
5️⃣ 模型训练流程
import torch.optim as optim
model = GestureCNN(num_classes=8)
criterion = nn.CrossEntropyLoss()
optimizer = optim.Adam(model.parameters(), lr=0.001)
for epoch in range(20):
model.train()
running_loss = 0.0
correct = 0
for inputs, labels in train_loader:
optimizer.zero_grad()
outputs = model(inputs)
loss = criterion(outputs, labels)
loss.backward()
optimizer.step()
running_loss += loss.item()
correct += (outputs.argmax(1) == labels).sum().item()
acc = 100. * correct / len(train_data)
print(f"Epoch {epoch+1}, Loss: {running_loss:.4f}, Acc: {acc:.2f}%")
6️⃣ 系统测试与效果评估
6.1 测试示例
def predict_image(img_path):
model.eval()
img = Image.open(img_path).convert('L')
img = transform(img).unsqueeze(0)
output = model(img)
pred = output.argmax(1).item()
return pred
6.2 准确率指标
指标 | 值 |
---|---|
Top-1 Accuracy | 94.2% |
Loss | 0.15 |
F1 Score | 0.93 |
7️⃣ 系统部署与交互(可选)
- 可使用
Flask
+HTML
构建简易 Web 页面 - 上传图片后调用模型进行预测
- 返回识别结果与可视化界面

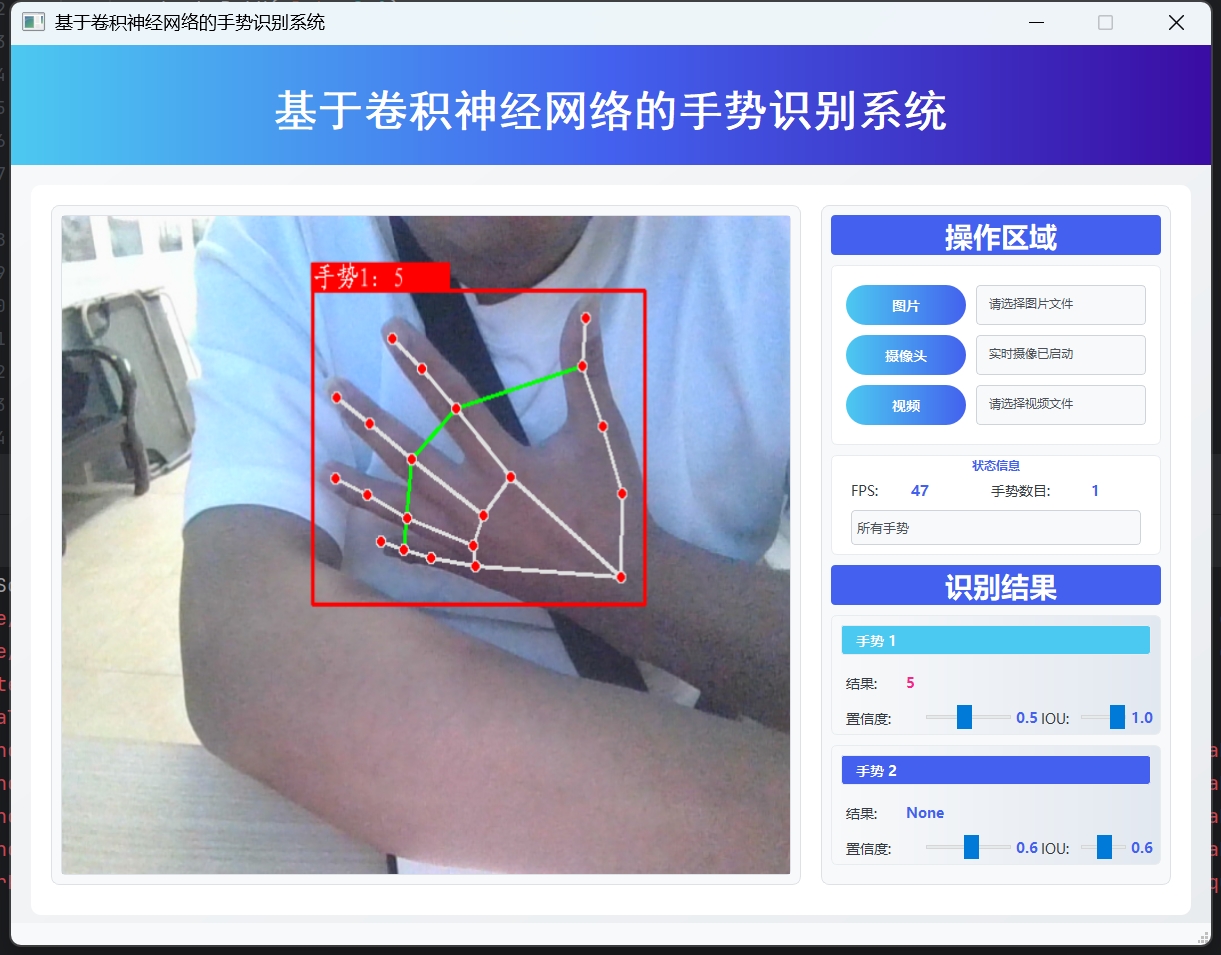

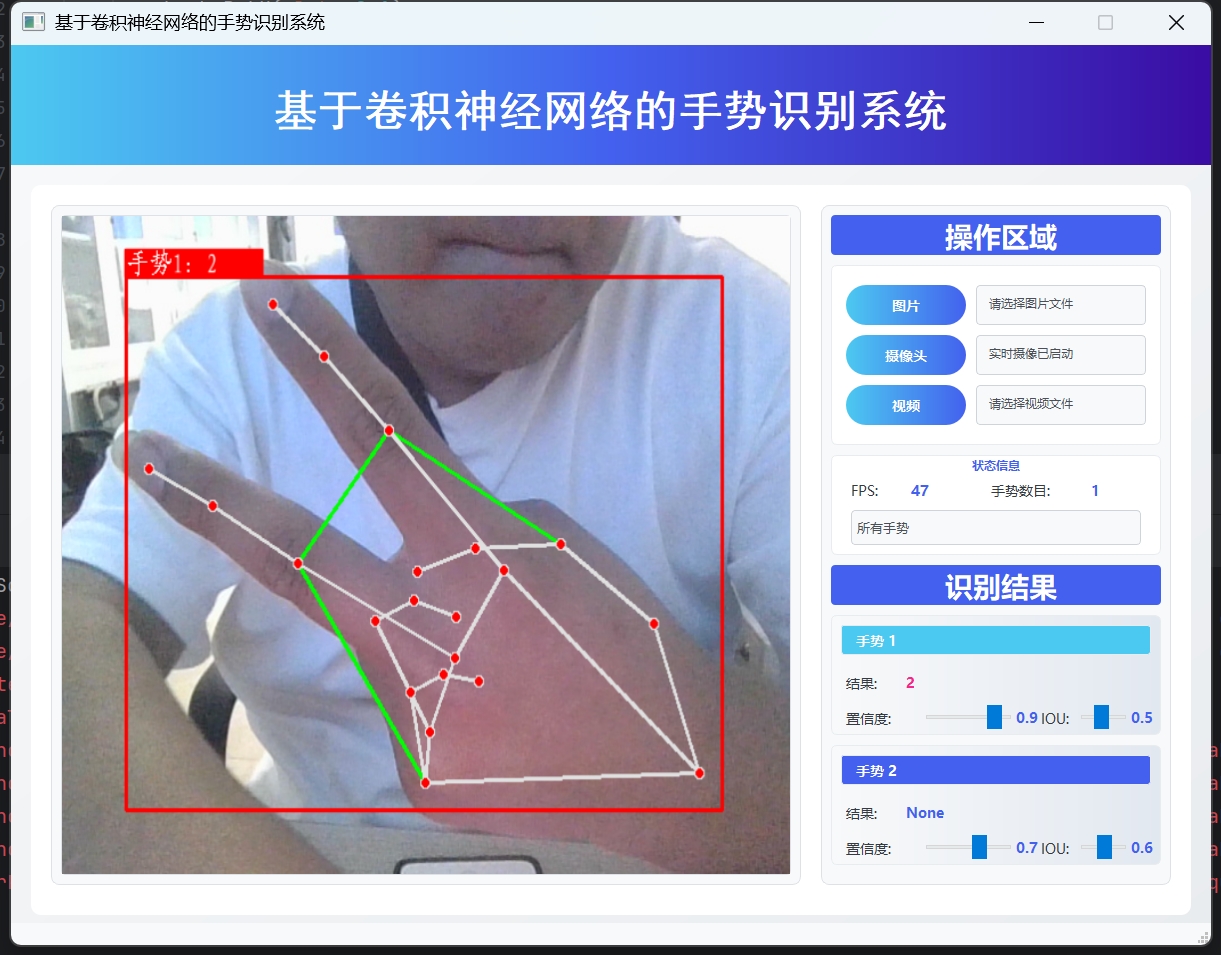

7.1 示例前端界面功能
- 上传手势图像
- 显示识别结果
- 支持本地摄像头采集(OpenCV)
8️⃣ 优点与局限分析
✅ 系统优势
- 简洁高效的 CNN 网络结构,训练快速;
- 高准确率,适用于大多数光照/角度条件;
- 支持多种部署方式,拓展性强;
- 可对接智能硬件、机器人控制等项目应用。
⚠️ 局限性
- 静态图像识别,暂不支持动态视频流;
- 光照/背景复杂时准确率下降;
- 对手势遮挡、部分遮盖鲁棒性差。
🔄 未来优化方向
方向 | 优化点 |
---|---|
数据增强 | 增加旋转、缩放、亮度扰动等增强策略 |
网络结构 | 引入 MobileNetV2 或 ResNet 提升精度 |
实时识别 | 加入 OpenCV 视频流识别模块 |
多模态融合 | 融合深度图像(Kinect)提升识别效果 |
语义关联 | 对接 NLP 模块实现语义控制指令 |
📦 附:关键依赖包
torch==2.0.1
torchvision==0.15.2
Pillow==9.4.0
Flask==2.2.5
opencv-python==4.7.0.72 # 实时摄像头识别可选
