前言
新开一个项目的坑，阿里云机器视觉分拣系统项目，希望在1-2周内完成这个项目.
项目愿景：

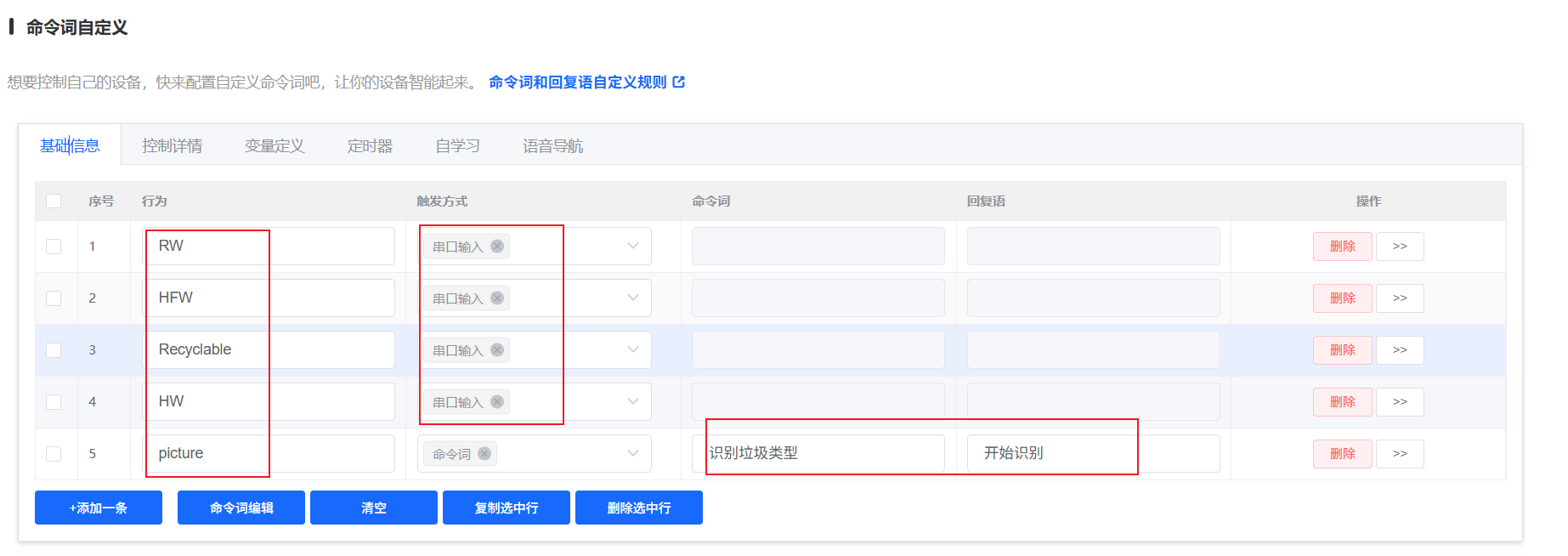

1.语音接入控制识别，并触发设备的开关盖
2.回顾Linux内核Socket编程，实现Sockect发送指令远程控制识别，并触发设备的开关盖
3.图像识别分类功能
4.语音播报物品类型
5.OLED显示物品类型
6.根据物品类型开关不同类型的桶
7.图像处理使用阿里SDK支持Python和Java接口，目的是引入C语言的Python调用。
8.此接口是人工智能接口，阿里云识别模型是通过训练后的模型
环境搭建：
自带python3.10

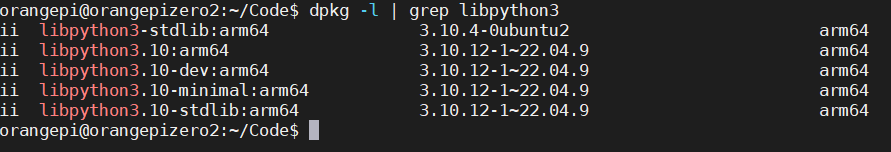

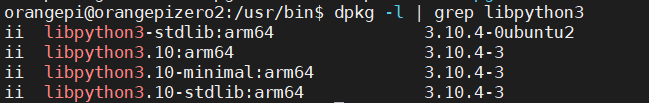

dpkg -l | grep libpython3
需要额外安装python3 dev

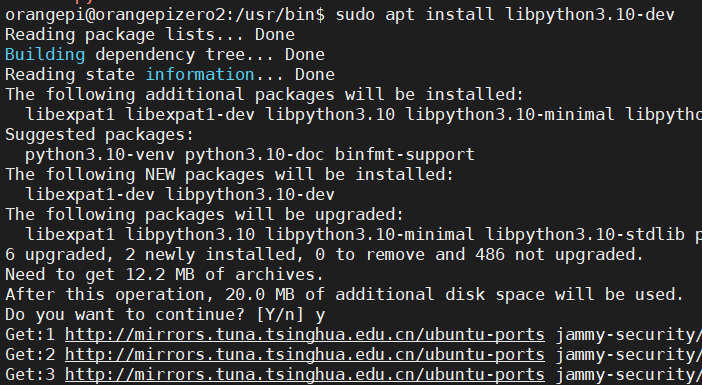

sudo apt install libpython3.10-dev
pip3 验证一下是否ok
Python特点
1.Python使用C语言开发，但是Python不再有C语言中的指针等复杂的数据类型。
2.Python具有很强的面向对象特性，而且简化了面向对象的实现。它消除了保护类型、抽象类、接口等面向对象的元素。
3.Python代码块使用空格或制表符缩进的方式分隔代码。
4.Python仅有31个保留字，而且没有分号、begin、end等标记。
5.Python是强类型语言，变量创建后会对应一种数据类型，出现在统一表达式中的不同类型的变量需要做类型转换。
Python基础学习
此部分具体看Python基础专栏
字典嵌套
字典格式
dict = {key1 : value1, key2 : value2 }字典嵌套
garbage_dict = {'Data': {'Elements': [{'Category': '干垃圾', 'CategoryScore':
0.8855999999999999, 'Rubbish': '', 'RubbishScore': 0.0}], 'Sensitive': False},
'RequestId': '1AB9E813-3781-5CA2-95A0-1EA334E80663'}示例：

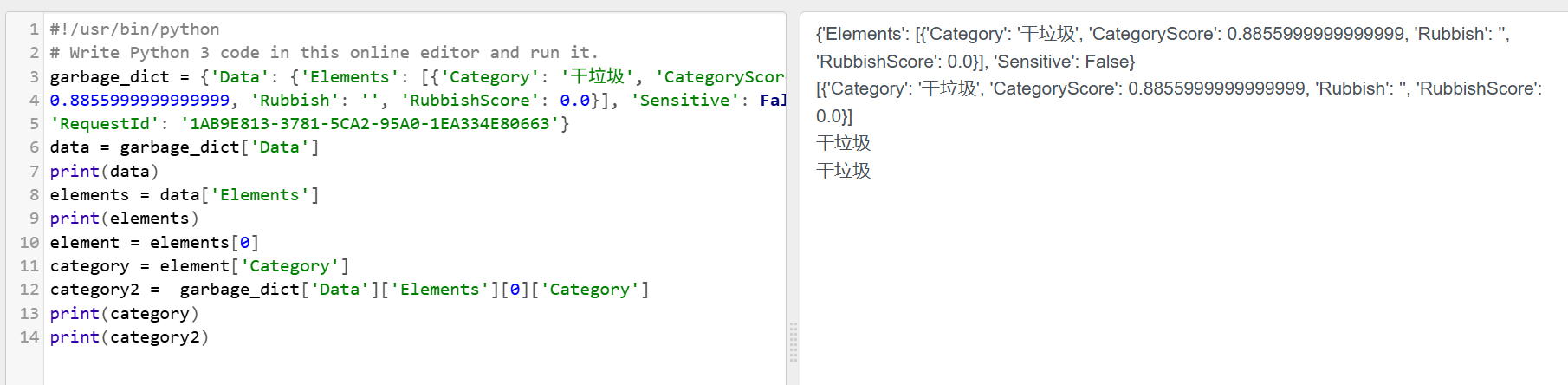

garbage_dict = {'Data': {'Elements': [{'Category': '干垃圾', 'CategoryScore':
0.8855999999999999, 'Rubbish': '', 'RubbishScore': 0.0}], 'Sensitive': False},
'RequestId': '1AB9E813-3781-5CA2-95A0-1EA334E80663'}
data = garbage_dict['Data']
print(data)
elements = data['Elements']
print(elements)
element = elements[0]
category = element['Category']
category2 = garbage_dict['Data']['Elements'][0]['Category']
print(category)
print(category2)结果：
C语言直接调用Python语句
pythonTest.c
#include "Python.h"
int main()
{
Py_Initialize(); // 初始化
PyRun_SimpleString("print ('funny')");
Py_Finalize(); //释放资源
}dpkg -l 查看python版本

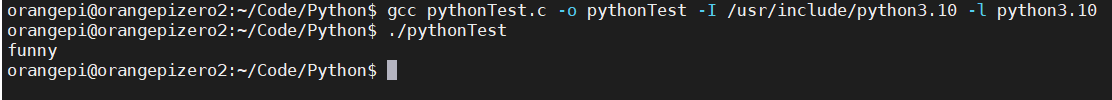

编译执行
gcc pythonTest.c -o pythonTest -I /usr/include/python3.10 -l python3.10
./pythonTest
结果：
调用无参python函数
nopara.py
#!/usr/bin/python3
def say_funny():
print('funny')1、包含Python.h头文件，以便使用Python API。
2、使用void Py_Initialize()初始化Python解释器，
3、使用PyObject *PyImport_ImportModule(const char *name)和PyObject
*PyObject_GetAttrString(PyObject *o, const char *attr_name)获取sys.path对象，并利用int PyList_Append(PyObject *list, PyObject *item)将当前路径.添加到sys.path中，以便加载当前的Python模块(Python文件即python模块)。
4、使用PyObject *PyImport_ImportModule(const char *name)函数导入Python模块，并检查是否有错误。
5、使用PyObject *PyObject_GetAttrString(PyObject *o, const char *attr_name)函数获取Python函数对象，并检查是否可调用。
6、使用PyObject *PyObject_CallObject(PyObject *callable, PyObject *args)函数调用
Python函数，并获取返回值。
7、使用void Py_DECREF(PyObject *o)函数释放所有引用的Python对象。
8、结束时调用oid Py_Finalize()函数关闭Python解释器。
相关的函数参数说明参考网站（网站左上角输入函数名即可开始搜索）：
https://docs.python.org/zh-cn/3/c-api/import.html
nopara.c
#include <Python.h>
int main()
{
Py_Initialize();
PyObject *sys = PyImport_ImportModule("sys");
PyObject *path = PyObject_GetAttrString(sys, "path");
PyList_Append(path, PyUnicode_FromString("."));
// 导入nopara模块
PyObject *pModule = PyImport_ImportModule("nopara");
if (!pModule)
{
PyErr_Print();
printf("ERROR: failed to load nopara.py\n");
return 1;
}
// 获取say_funny函数对象
PyObject *pFunc = PyObject_GetAttrString(pModule, "say_funny");
if (!pFunc || !PyCallable_Check(pFunc))
{
PyErr_Print();
printf("ERROR: function say_funny not found or not callable\n");
return 1;
}
// 调用say_funny函数并获取返回值
PyObject *pValue = PyObject_CallObject(pFunc, NULL);
if (!pValue)
{
PyErr_Print();
printf("ERROR: function call failed\n");
return 1;
}
// 释放所有引用的Python对象
Py_DECREF(pValue);
Py_DECREF(pFunc);
Py_DECREF(pModule);
// 关闭Python解释器
Py_Finalize();
return 0;
}编译运行：
gcc -o nopara nopara.c -I /usr/include/python3.10/ -l python3.10
./nopara
调用有参python函数
para.py
#!/usr/bin/python3
def say_funny(category):
print(category)
return categorypara.c
#include <Python.h>
int main()
{
Py_Initialize();
PyObject *sys = PyImport_ImportModule("sys");
PyObject *path = PyObject_GetAttrString(sys, "path");
PyList_Append(path, PyUnicode_FromString("."));
// 导入nopara模块
PyObject *pModule = PyImport_ImportModule("para");
if (!pModule)
{
PyErr_Print();
printf("ERROR: failed to load nopara2.py\n");
return 1;
}
// 获取say_funny函数对象
PyObject *pFunc = PyObject_GetAttrString(pModule, "say_funny");
if (!pFunc)
{
PyErr_Print();
printf("Error: failed to load say_funny\n");
}
// 创建一个字符串作为参数
char *category = "comedy";
PyObject *pArgs = Py_BuildValue("(s)", category);
// 调用say_funny函数并获取返回值
PyObject *pValue = PyObject_CallObject(pFunc, pArgs);
if (!pValue)
{
PyErr_Print();
printf("Error: function call failed\n");
}
// 将返回值转换为C类型
char *result = NULL;
if (!PyArg_Parse(pValue, "s", &result))
{
PyErr_Print();
printf("Error: parse failed\n");
}
// 打印返回值
printf("pValue=%s\n", result);
// 释放所有引用的Python对象
Py_DECREF(pValue);
Py_DECREF(pFunc);
Py_DECREF(pModule);
// 关闭Python解释器
Py_Finalize();
return 0;
}编译运行
gcc para.c -o para -I /usr/include/python3.10 -l python3.10
./para
接入阿里云识别方案
搜索 垃圾分类
可以看到开发文档。

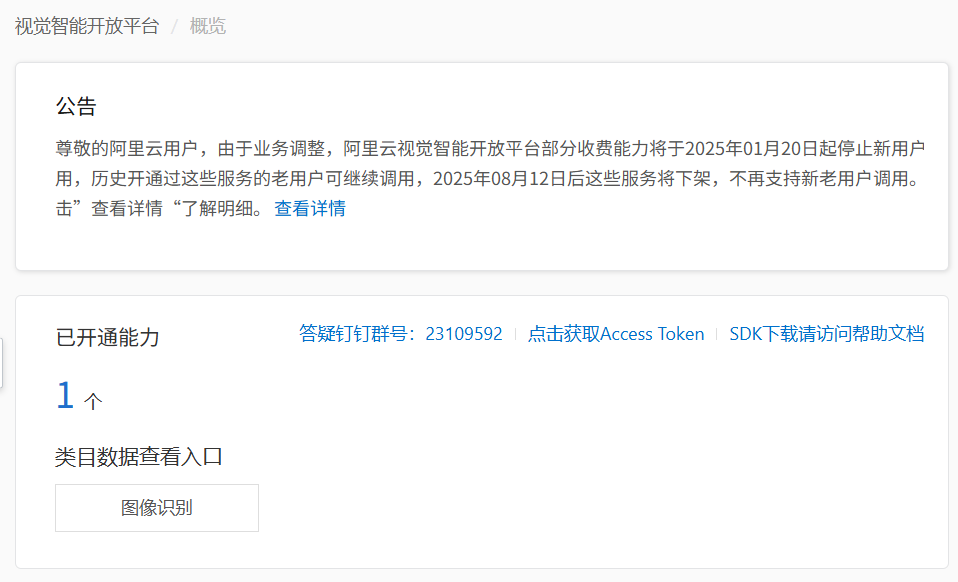

根据开发文档，在产品控制台->点击获取Acce Token获取
创建AccessKey
生成 AccessKey ID和AccessKey Secret
建立一个软链接专门指向python3.10
sudo ln -s /usr/bin/python3.10 /usr/bin/python安装pip
sudo apt-get install aptitude
sudo aptitude install python3-pip安装图像识别SDK
图像识别：

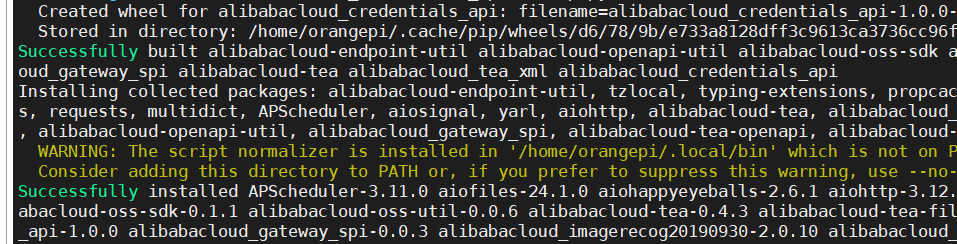

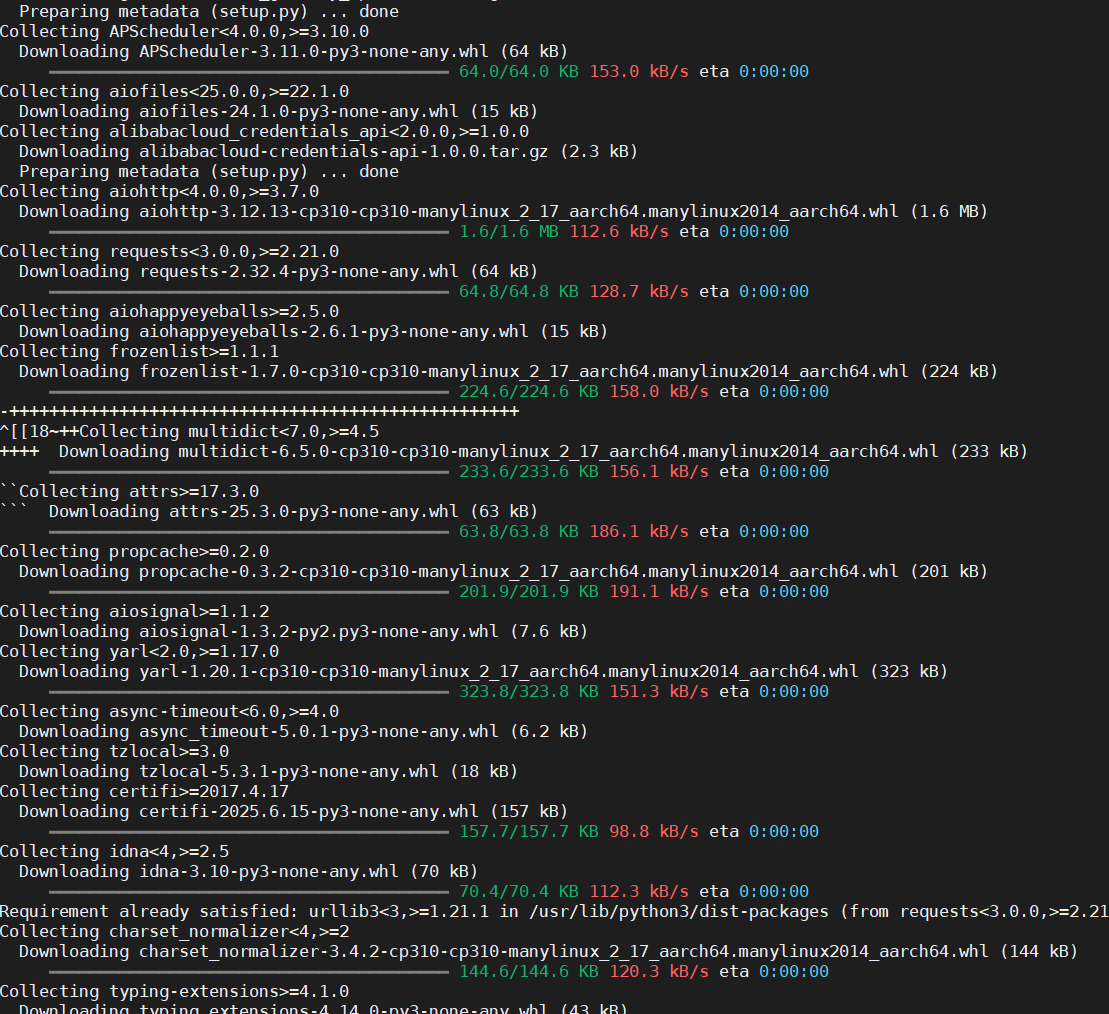

pip install alibabacloud_imagerecog20190930
安装成功。
配置环境变量

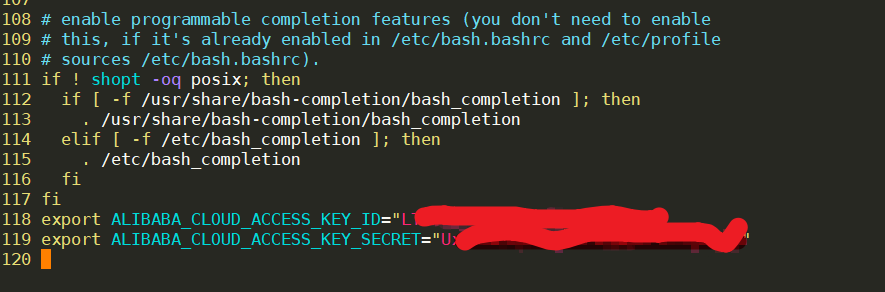

vi ~/.bashrc
export ALIBABA_CLOUD_ACCESS_KEY_ID=<access_key_id>
export ALIBABA_CLOUD_ACCESS_KEY_SECRET=<access_key_secret>
文件在本地或可访问的URL
garbage.py
# -*- coding: utf-8 -*-
# 引入依赖包
# pip install alibabacloud_imagerecog20190930
import os
import io
from urllib.request import urlopen
from alibabacloud_imagerecog20190930.client import Client
from alibabacloud_imagerecog20190930.models import ClassifyingRubbishAdvanceRequest
from alibabacloud_tea_openapi.models import Config
from alibabacloud_tea_util.models import RuntimeOptions
config = Config(
# 创建AccessKey ID和AccessKey Secret，请参考https://help.aliyun.com/document_detail/175144.html。
# 如果您用的是RAM用户的AccessKey，还需要为RAM用户授予权限AliyunVIAPIFullAccess，请参考https://help.aliyun.com/document_detail/145025.html
# 从环境变量读取配置的AccessKey ID和AccessKey Secret。运行代码示例前必须先配置环境变量。
access_key_id=os.environ.get('ALIBABA_CLOUD_ACCESS_KEY_ID'),
access_key_secret=os.environ.get('ALIBABA_CLOUD_ACCESS_KEY_SECRET'),
# 访问的域名
endpoint='imagerecog.cn-shanghai.aliyuncs.com',
# 访问的域名对应的region
region_id='cn-shanghai'
)
#场景一：文件在本地
img = open(r'/home/orangepi/Desktop/test.jpg', 'rb')
#场景二：使用任意可访问的url
#url = 'http://viapi-test.oss-cn-shanghai.aliyuncs.com/viapi-3.0domepic/imagerecog/ClassifyingRubbish/ClassifyingRubbish1.jpg'
#img = io.BytesIO(urlopen(url).read())
classifying_rubbish_request = ClassifyingRubbishAdvanceRequest()
classifying_rubbish_request.image_urlobject = img
runtime = RuntimeOptions()
try:
# 初始化Client
client = Client(config)
response = client.classifying_rubbish_advance(classifying_rubbish_request, runtime)
# 获取整体结果
print(response.body)
except Exception as error:
# 获取整体报错信息
print(error)
# 获取单个字段

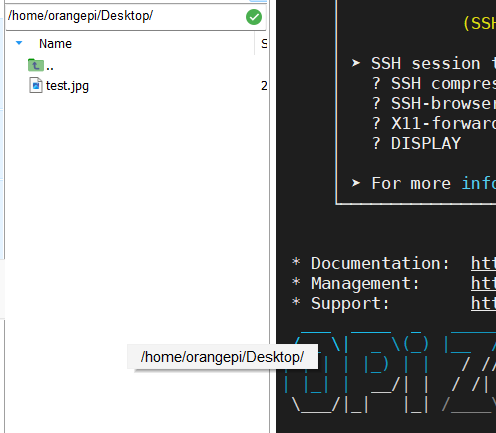

print(error.code)上传 test.jpg到香橙派
代码运行结果：
python garbage.py
封装示例代码成函数
# -*- coding: utf-8 -*-
# 引入依赖包
# pip install alibabacloud_imagerecog20190930
import os
import io
from urllib.request import urlopen
from alibabacloud_imagerecog20190930.client import Client
from alibabacloud_imagerecog20190930.models import ClassifyingRubbishAdvanceRequest
from alibabacloud_tea_openapi.models import Config
from alibabacloud_tea_util.models import RuntimeOptions
config = Config(
# 创建AccessKey ID和AccessKey Secret，请参考https://help.aliyun.com/document_detail/175144.html。
# 如果您用的是RAM用户的AccessKey，还需要为RAM用户授予权限AliyunVIAPIFullAccess，请参考https://help.aliyun.com/document_detail/145025.html
# 从环境变量读取配置的AccessKey ID和AccessKey Secret。运行代码示例前必须先配置环境变量。
access_key_id=os.environ.get('ALIBABA_CLOUD_ACCESS_KEY_ID'),
access_key_secret=os.environ.get('ALIBABA_CLOUD_ACCESS_KEY_SECRET'),
# 访问的域名
endpoint='imagerecog.cn-shanghai.aliyuncs.com',
# 访问的域名对应的region
region_id='cn-shanghai'
)
def alibaba_garbage():
#场景一：文件在本地
img = open(r'/tmp/test.jpg', 'rb')
#场景二：使用任意可访问的url
#url = 'http://viapi-test.oss-cn-shanghai.aliyuncs.com/viapi-3.0domepic/imagerecog/ClassifyingRubbish/ClassifyingRubbish1.jpg'
#img = io.BytesIO(urlopen(url).read())
classifying_rubbish_request = ClassifyingRubbishAdvanceRequest()
classifying_rubbish_request.image_urlobject = img
runtime = RuntimeOptions()
try:
# 初始化Client
client = Client(config)
response = client.classifying_rubbish_advance(classifying_rubbish_request, runtime)
# 获取整体结果
print(response.body)
except Exception as error:
# 获取整体报错信息
print(error)
# 获取单个字段
print(error.code)
if __name__ == "__main__":
alibaba_garbage()代码运行结果：

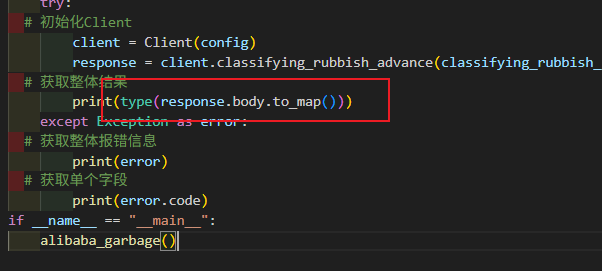

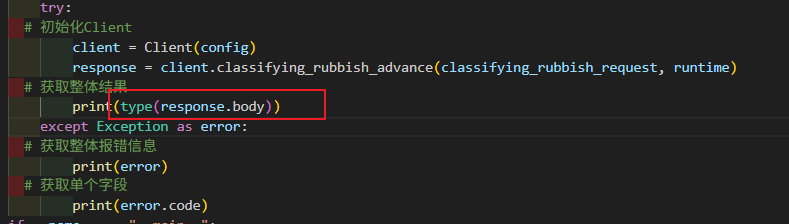

cd /home/orangepi/.local/lib/python3.10/site-packages

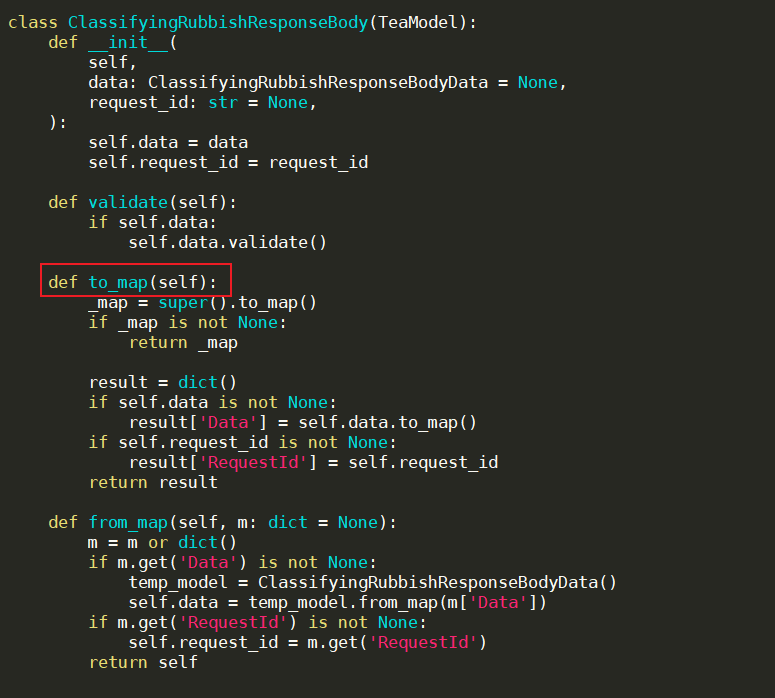

grep -r ClassifyingRubbishResponseBodysudo vi alibabacloud_imagerecog20190930/models.py
garbage.py
# -*- coding: utf-8 -*-
# 引入依赖包
# garbage.py
# pip install alibabacloud_imagerecog20190930
import os
import io
import json
from urllib.request import urlopen
from alibabacloud_imagerecog20190930.client import Client
from alibabacloud_imagerecog20190930.models import ClassifyingRubbishAdvanceRequest
from alibabacloud_tea_openapi.models import Config
from alibabacloud_tea_util.models import RuntimeOptions
config = Config(
# 创建AccessKey ID和AccessKey Secret，请参考https://help.aliyun.com/document_detail/175144.html。
# 如果您用的是RAM用户的AccessKey，还需要为RAM用户授予权限AliyunVIAPIFullAccess，请参考https://help.aliyun.com/document_detail/145025.html
# 从环境变量读取配置的AccessKey ID和AccessKey Secret。运行代码示例前必须先配置环境变量。
access_key_id=os.environ.get('ALIBABA_CLOUD_ACCESS_KEY_ID'),
access_key_secret=os.environ.get('ALIBABA_CLOUD_ACCESS_KEY_SECRET'),
# 访问的域名
endpoint='imagerecog.cn-shanghai.aliyuncs.com',
# 访问的域名对应的region
region_id='cn-shanghai'
)
def alibabacloud_garbage():
#场景一：文件在本地
img = open(r'/tmp/test.jpg', 'rb')
#场景二：使用任意可访问的url
#url = 'https://viapi-test-bj.oss-cn-beijing.aliyuncs.com/viapi-3.0domepic/imagerecog/ClassifyingRubbish/ClassifyingRubbish1.jpg'
#img = io.BytesIO(urlopen(url).read())
classifying_rubbish_request = ClassifyingRubbishAdvanceRequest()
classifying_rubbish_request.image_urlobject = img
runtime = RuntimeOptions()
try:
# 初始化Client
client = Client(config)
response = client.classifying_rubbish_advance(classifying_rubbish_request,runtime)
print(response.body)
return response.body.to_map()['Data']['Elements'][0]['Category']
except Exception as error:
print(type('获取失败'))
return '获取失败'garbage.c
#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <stddef.h>
#include <Python.h>
void garbage_init(void)
{
Py_Initialize();
PyObject *sys = PyImport_ImportModule("sys");
PyObject *path = PyObject_GetAttrString(sys, "path");
PyList_Append(path, PyUnicode_FromString("."));
}
void garbage_final(void)
{
Py_Finalize();
}
char *garbage_category(char *category)
{
PyObject *pModule = PyImport_ImportModule("garbage");
if (!pModule)
{
PyErr_Print();
printf("Error: failed to load garbage.py\n");
goto FAILED_MODULE;
}
PyObject *pFunc = PyObject_GetAttrString(pModule, "alibabacloud_garbage");
if (!pFunc)
{
PyErr_Print();
printf("Error: failed to load alibabacloud_garbage\n");
goto FAILED_FUNC;
}
PyObject *pValue = PyObject_CallObject(pFunc, NULL);
if (!pValue)
{
PyErr_Print();
printf("Error: function call failed\n");
goto FAILED_VALUE;
}
char *result = NULL;
if (!PyArg_Parse(pValue, "s", &result))
{
PyErr_Print();
printf("Error: parse failed");
goto FAILED_RESULT;
}
category = (char *)malloc(sizeof(char) * (strlen(result) + 1));
memset(category, 0, (strlen(result) + 1));
strncpy(category, result, (strlen(result) + 1));
FAILED_RESULT:
Py_DECREF(pValue);
FAILED_VALUE:
Py_DECREF(pFunc);
FAILED_FUNC:
Py_DECREF(pModule);
FAILED_MODULE:
return category;
}garbage.h
#ifndef __GARBAGE__H
#define __GARBAGE__H
void garbage_init(void);
void garbage_final(void);
char *garbage_category(char *category);
#endifgarbagetest.c
#include <stdio.h>
#include <stdlib.h>
#include "garbage.h"
int main()
{
char *category = NULL;
garbage_init();
category = garbage_category(category);
printf("category=%s\n", category);
garbage_final();
free(category);
return 0;
} 运行结果
香橙派使用USB摄像头
查找摄像头命令

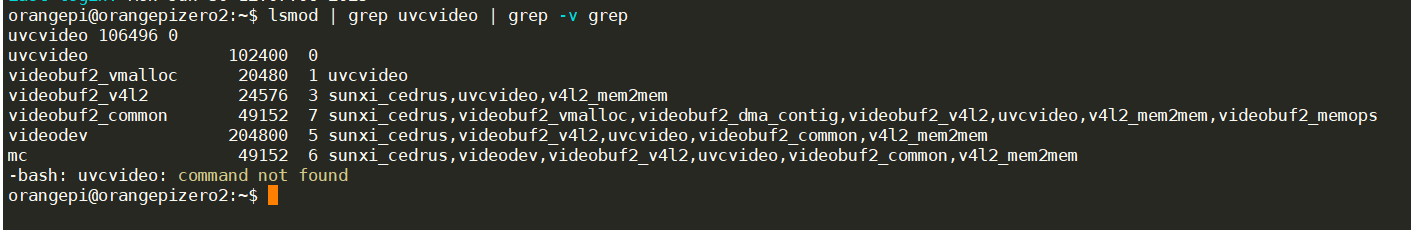

lsmod | grep uvcvideo | grep -v grep uvcvideo 106496 0

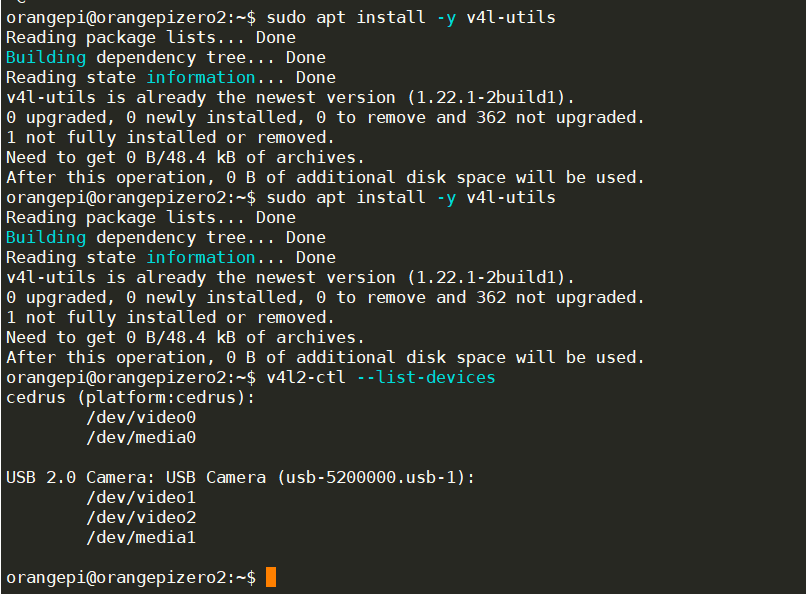

通过 v4l2-ctl 命令可以看到 USB 摄像头的设备节点信息为 /dev/videox
sudo apt update
sudo apt install -y v4l-utils
v4l2-ctl --list-devices
可以看到信息为/dev/video1 和/dev/video2，实际使用的是video2

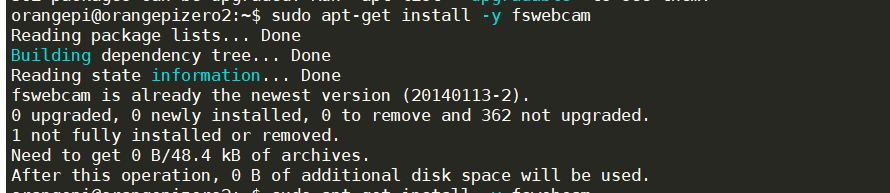

安装 fswebcam
sudo apt update
sudo apt-get install -y fswebcam
使用 mjpg-streamer 测试 USB 摄像头

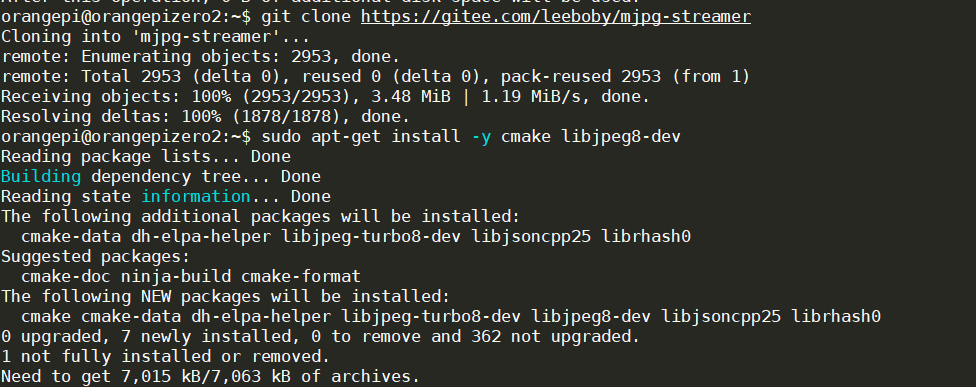

下载 mjpg-streamer
git clone https://gitee.com/leeboby/mjpg-streamer安装依赖的软件包
sudo apt-get install -y cmake libjpeg8-dev

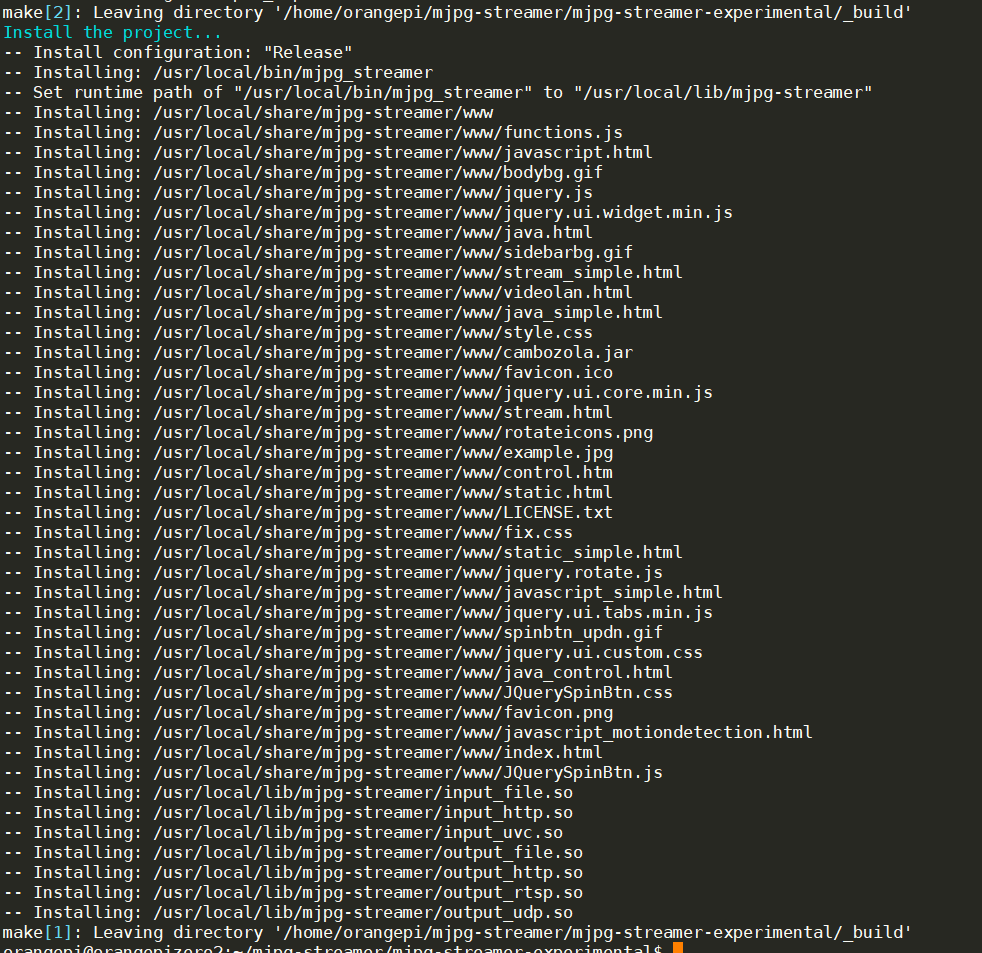

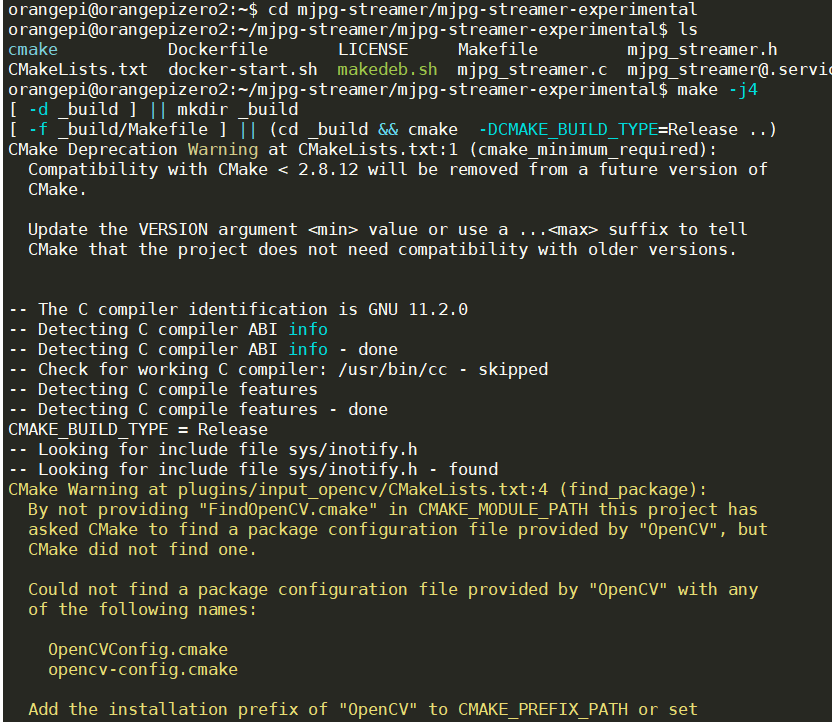

编译安装 mjpg-streamer
cd mjpg-streamer/mjpg-streamer-experimental
make -j4
sudo make install
修改启动摄像头脚本
cd mjpg-streamer/mjpg-streamer-experimental
sudo vim start.sh

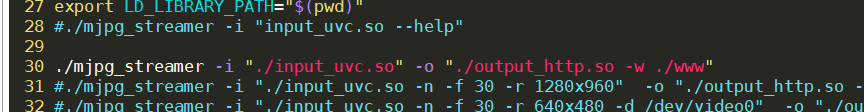

将第30行内容修改内容为 ./mjpg_streamer -i "./input_uvc.so -d /dev/video2 -u -f 30" -o "./output_http.so -w ./www"，注意这里的videox要根据实际情况进行相应的修改
./mjpg_streamer -i "./input_uvc.so -d /dev/video2 -u -f 30" -o "./output_http.so -w ./www"
修改好后保存退出

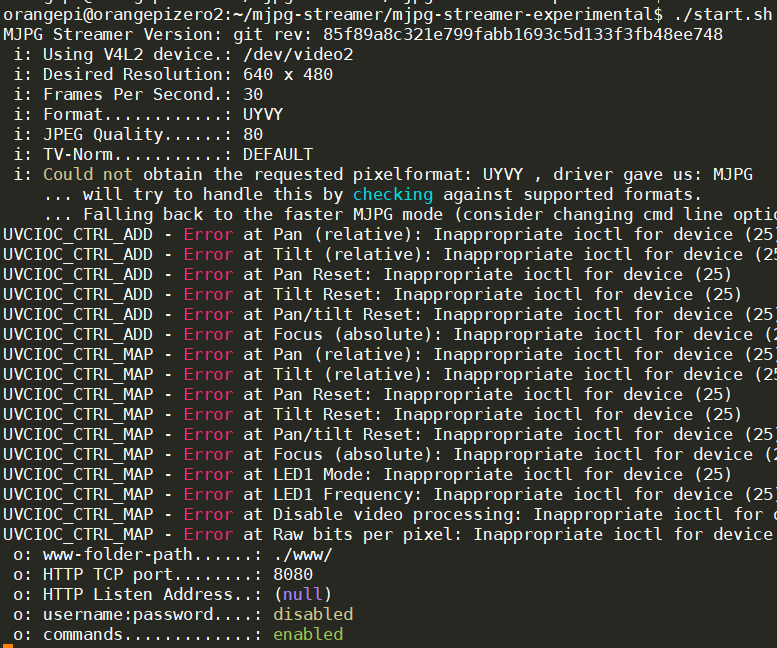

运行摄像头脚本

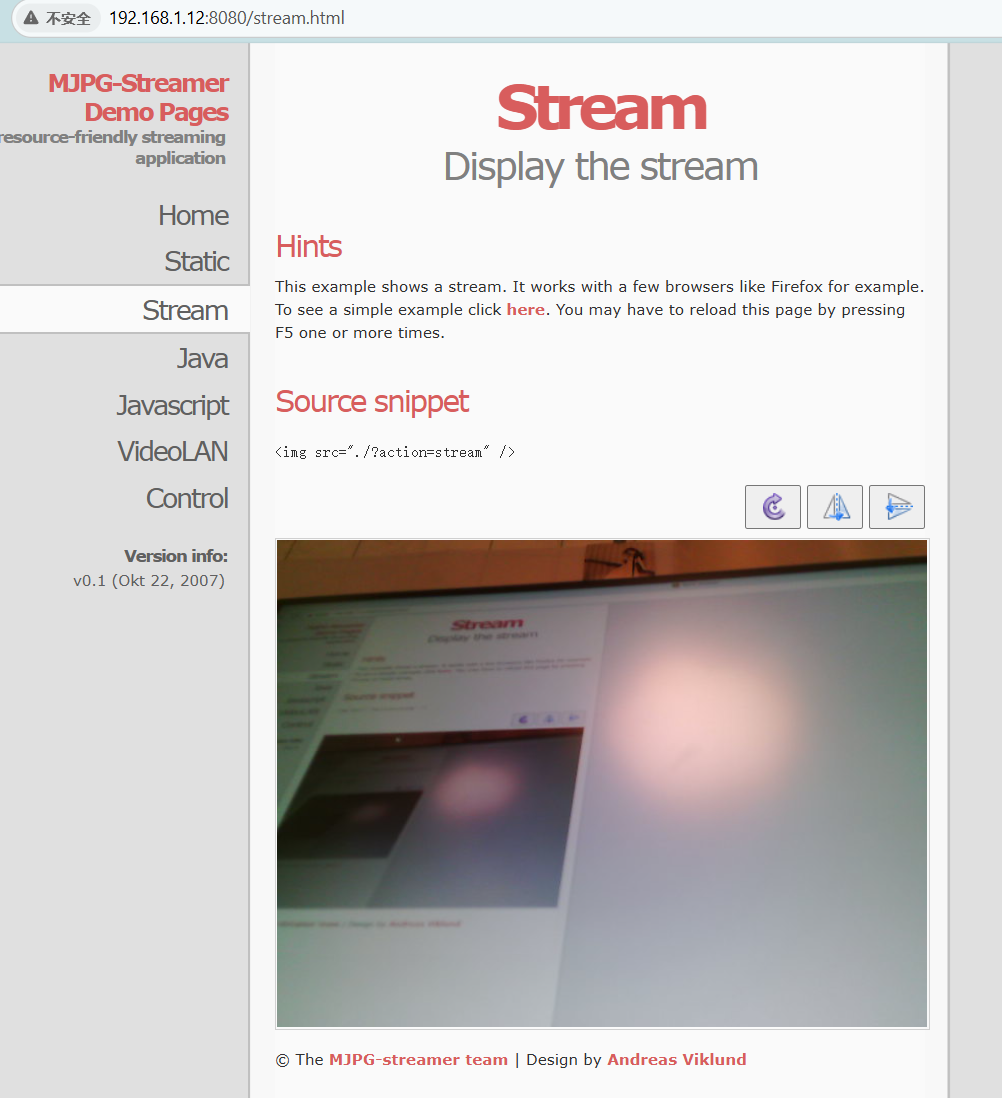

./start.sh在与开发板同一局域网下的PC上打开浏览器输入开发板的IP地址：8080
例如：
192.168.1.12:8080
可以在浏览器的Stream里看到视频流。
创建 抓取图片脚本
cd ~
touch mjpg.sh
sudo vim mjpg.sh输入脚本内容
#!/bin/bash
cd mjpg-streamer/mjpg-streamer-experimental
./start.sh
给新建的脚本加可执行权限
chmod +x mjpg.sh
添加mjpg抓取脚本至开机自启动
cd /etc/xdg/autostart/
sudo cp im-launch.desktop mjpg.desktop
sudo vim mjpg.desktopmjpg.desktop脚本内容
[Desktop Entry]
Name=mjpg
Exec=/bin/bash/home/orangepi/mjpg.sh
Type=Application
NoDisplay=true

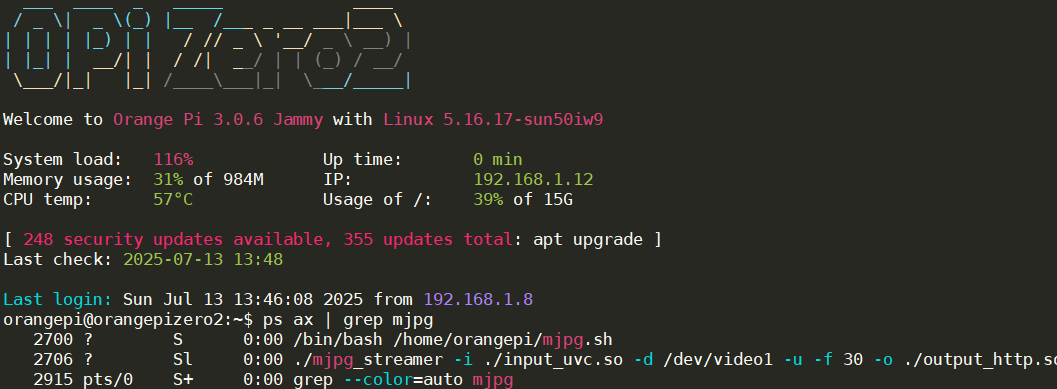

重启后查看mjpg脚本是否开机正常执行，视频流是否正常。

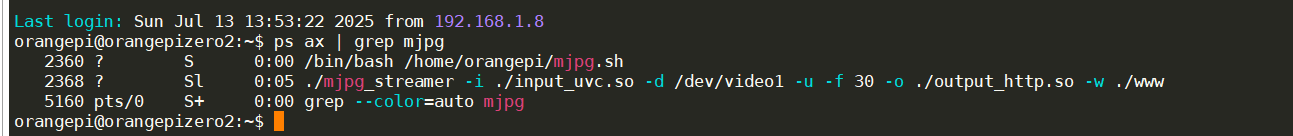

ps ax | grep mjpg
这里我第一次做的时候发现服务没有被启动，后面找到原因是vediox变化了，在重启或者重新插拔后vediox可能会有变化。
使用智能公元及SU-03T配置语音模块

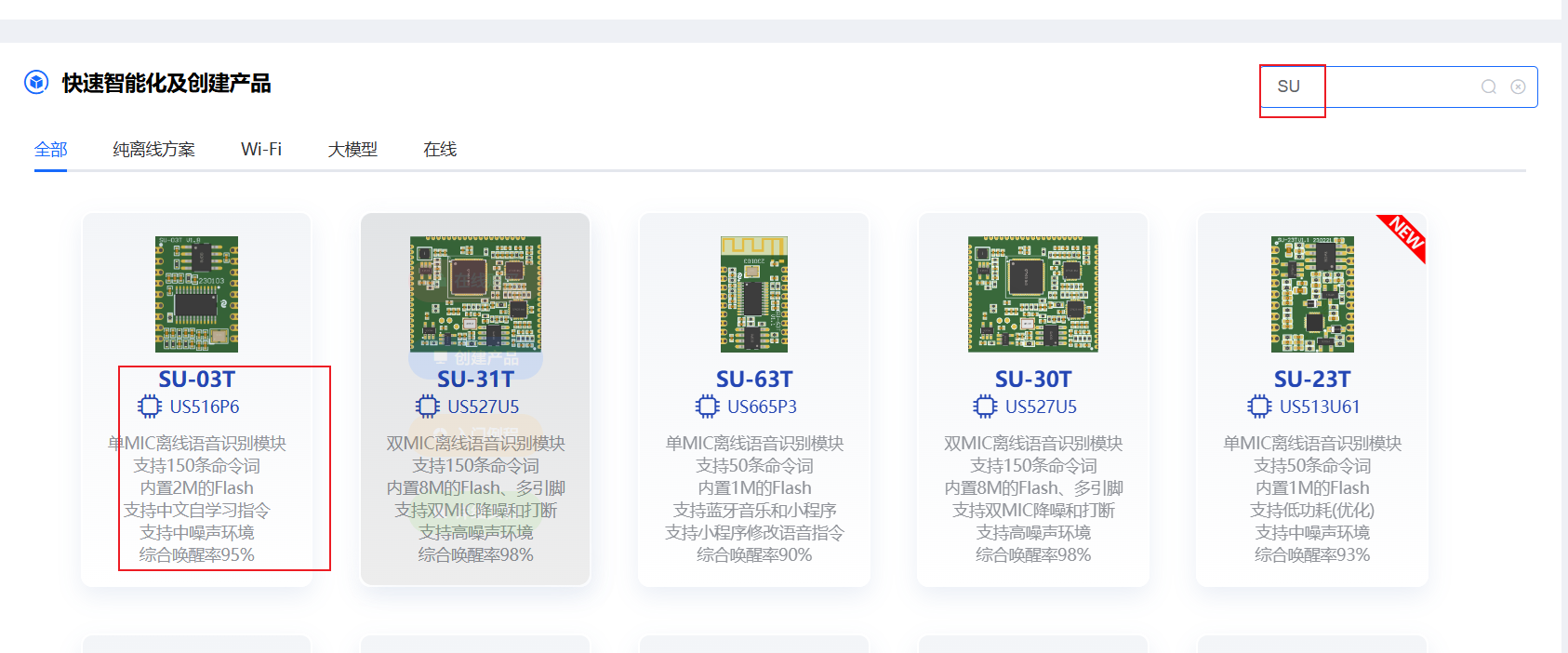

进入智能公元官网，选择SU-03T产品
创建产品，选择AI语音音箱

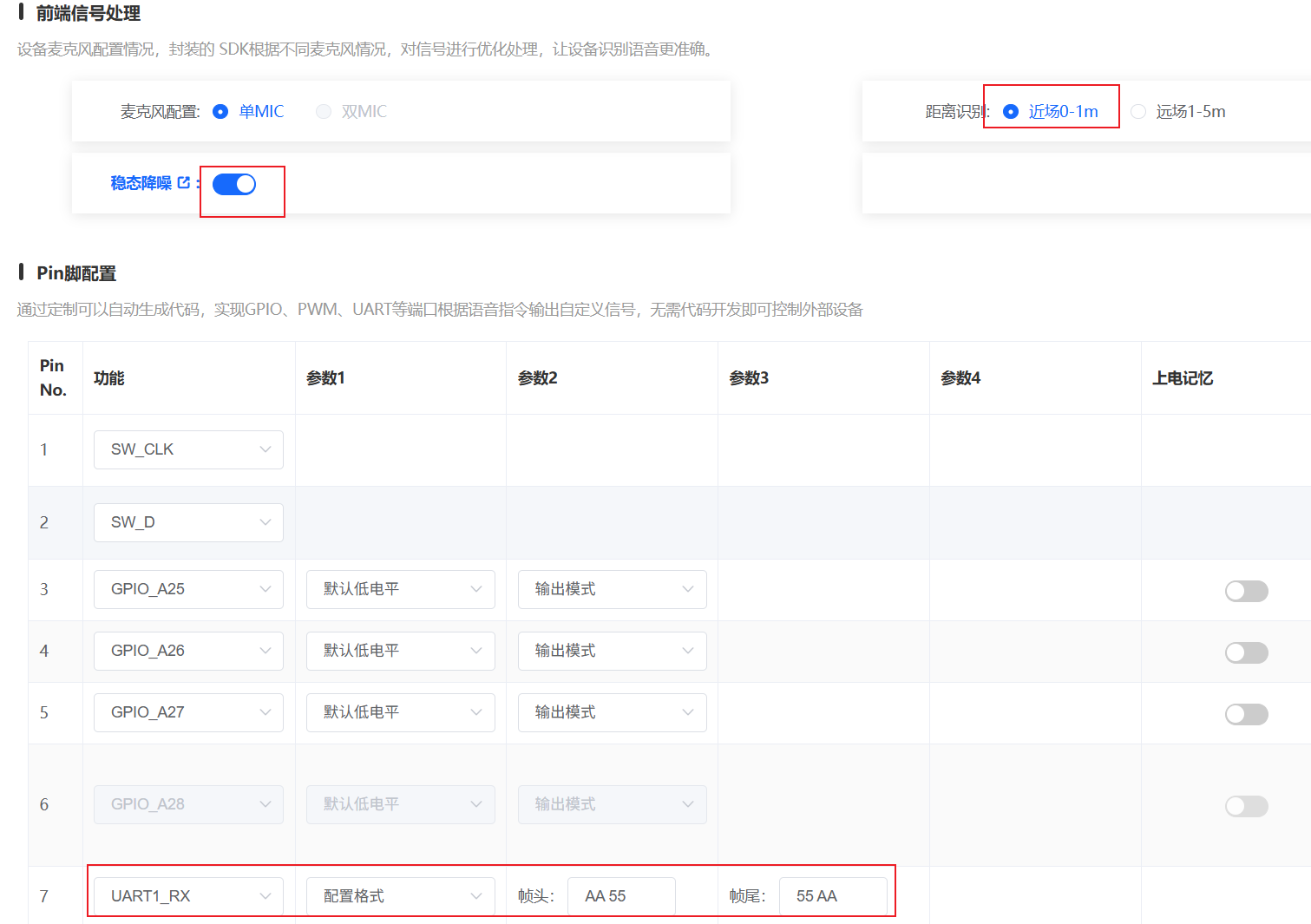

勾选麦克风配置及距离识别

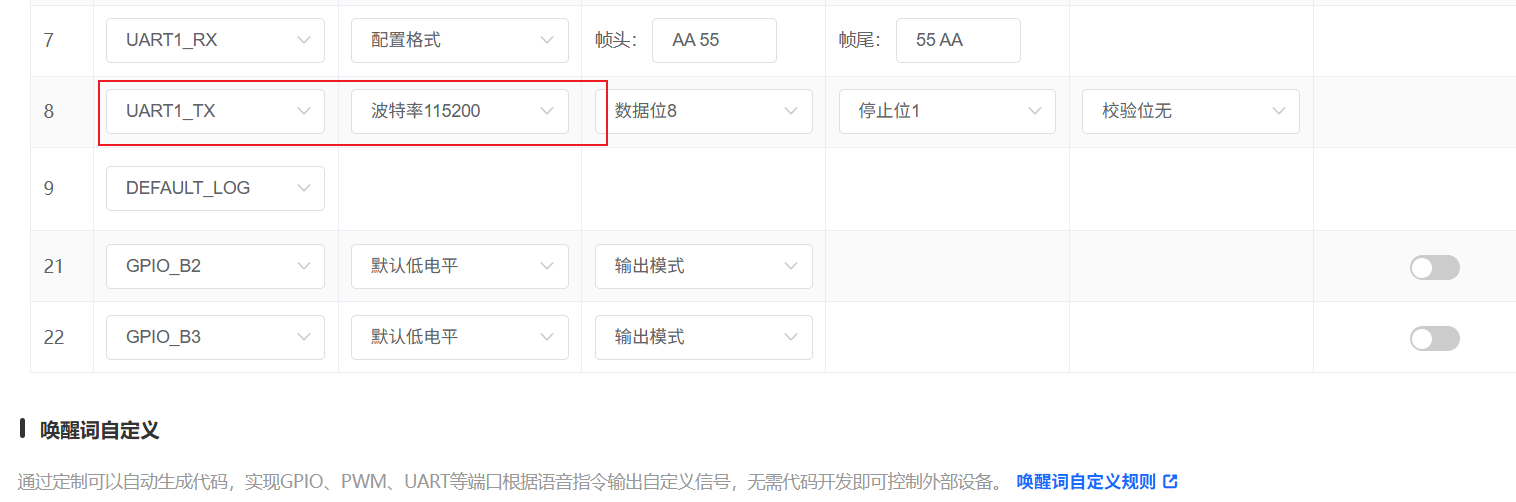

修改第七、八行为Uart1_RX ，波特率115200

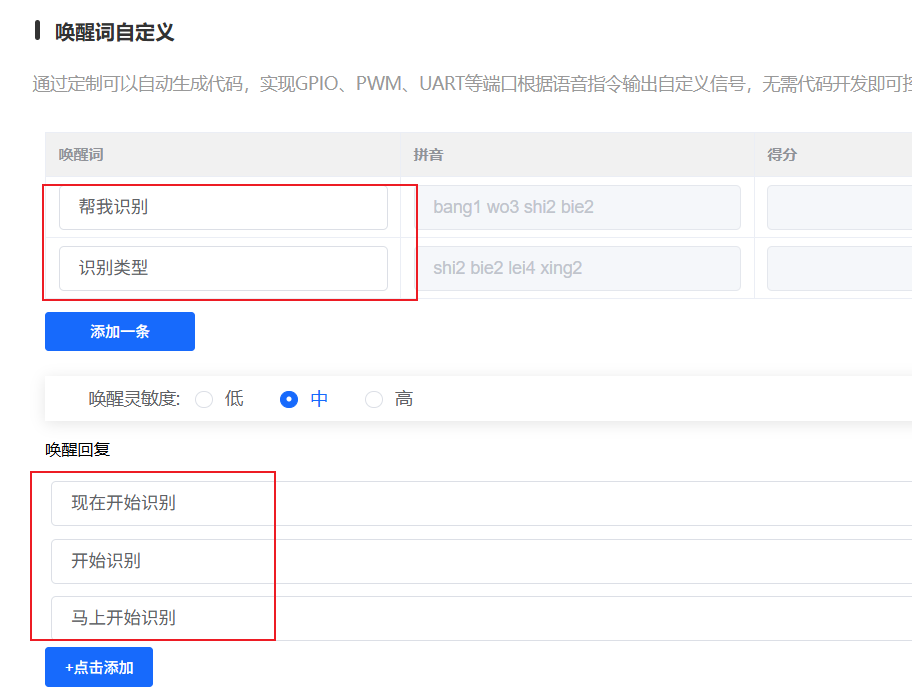

输入唤醒词及唤醒词回复

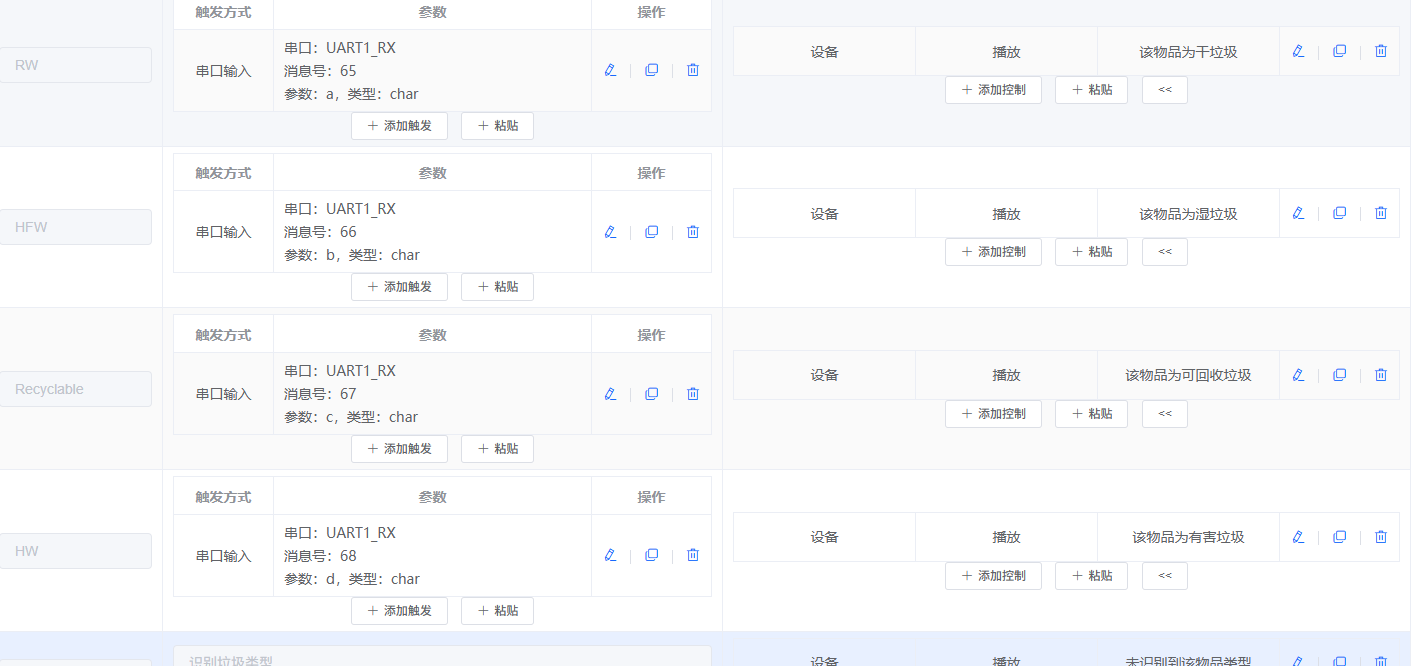

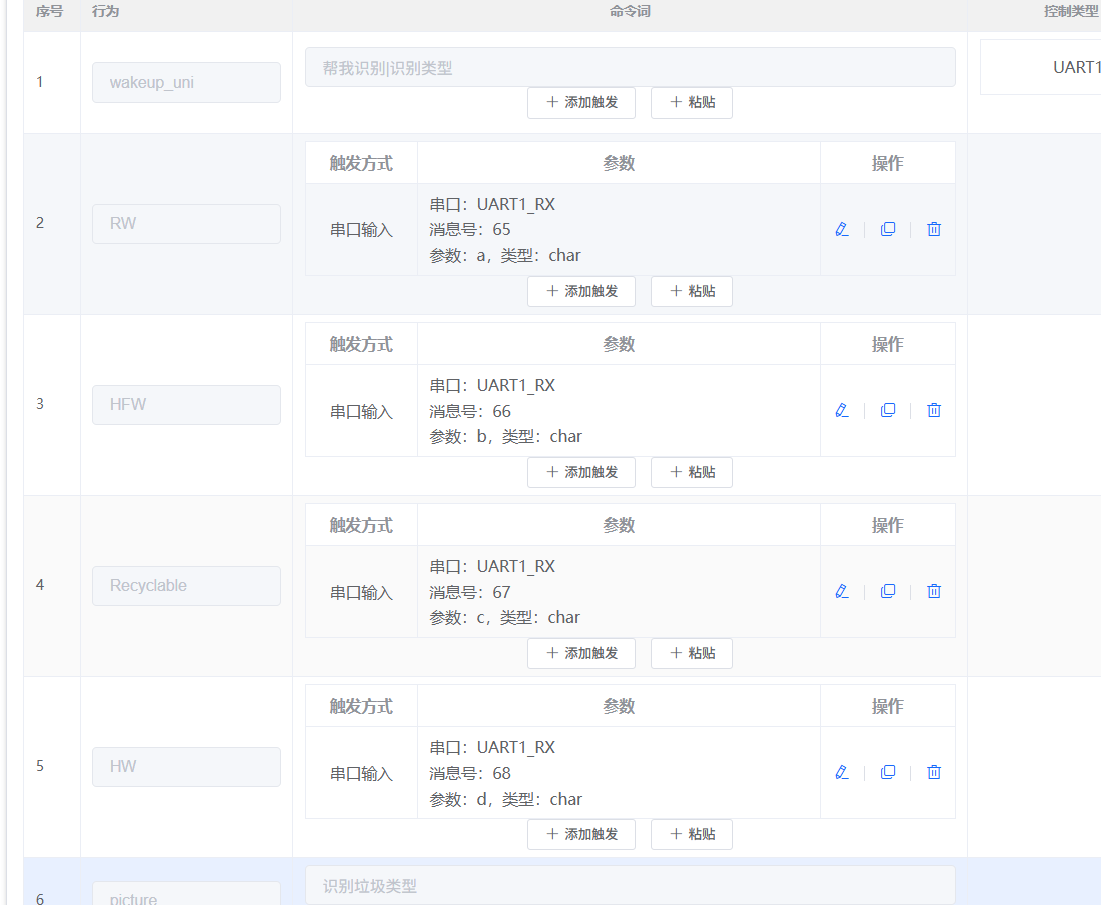

输入命令词的基础信息，设置触发方式前四个为串口输入，行为分别为 干垃圾、湿垃圾、可回收垃圾、有害垃圾、未识别

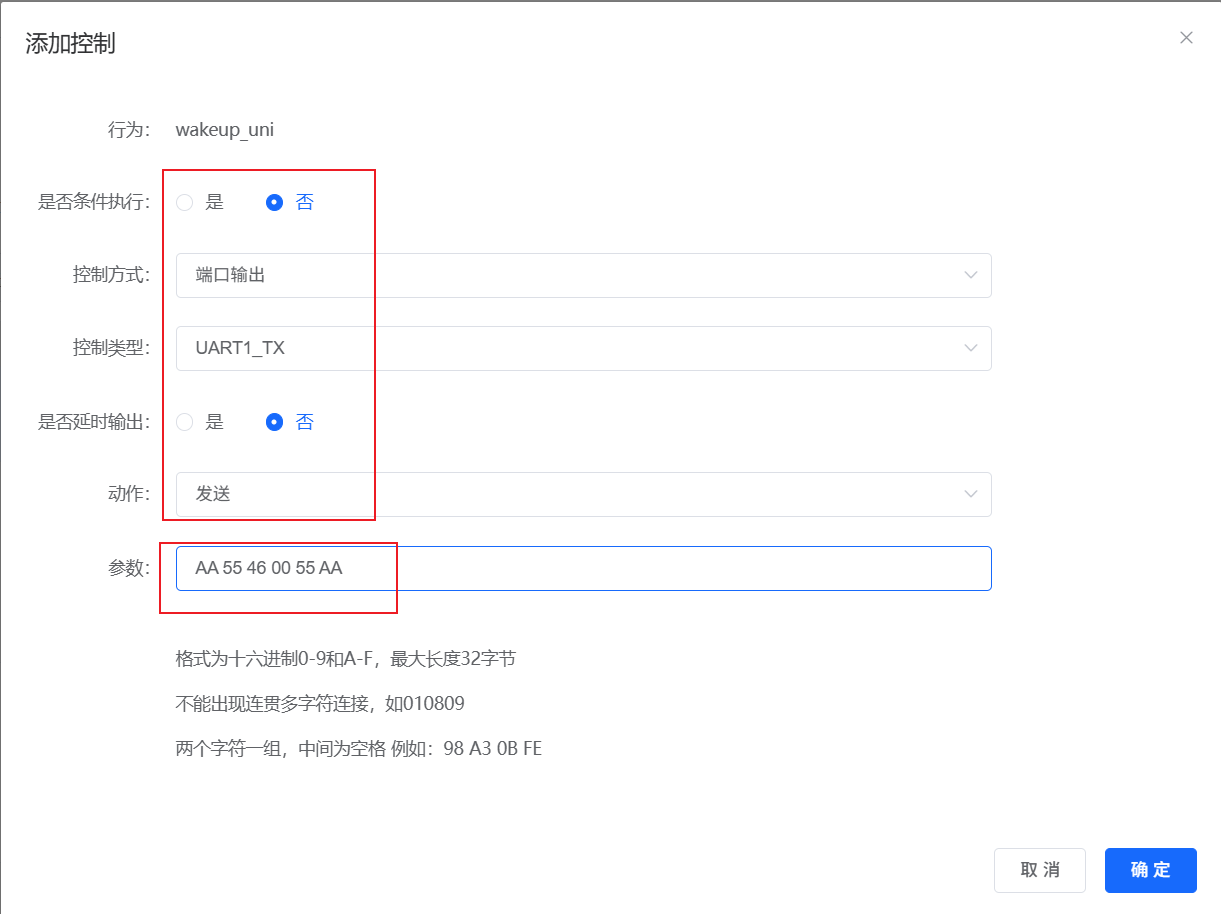

设定唤醒词控制详情为端口输出，发送AA 55 46 00 55 AA
干垃圾、湿垃圾、可回收垃圾、有害垃圾的控制详情分别设置为参数 a、b、c、d，设置测试值均为00,类型均为char

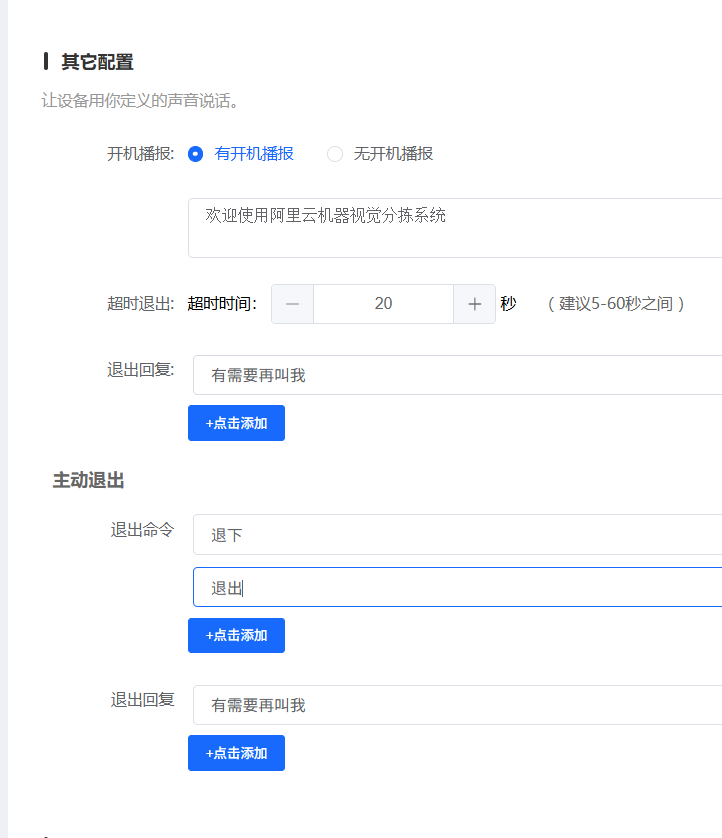

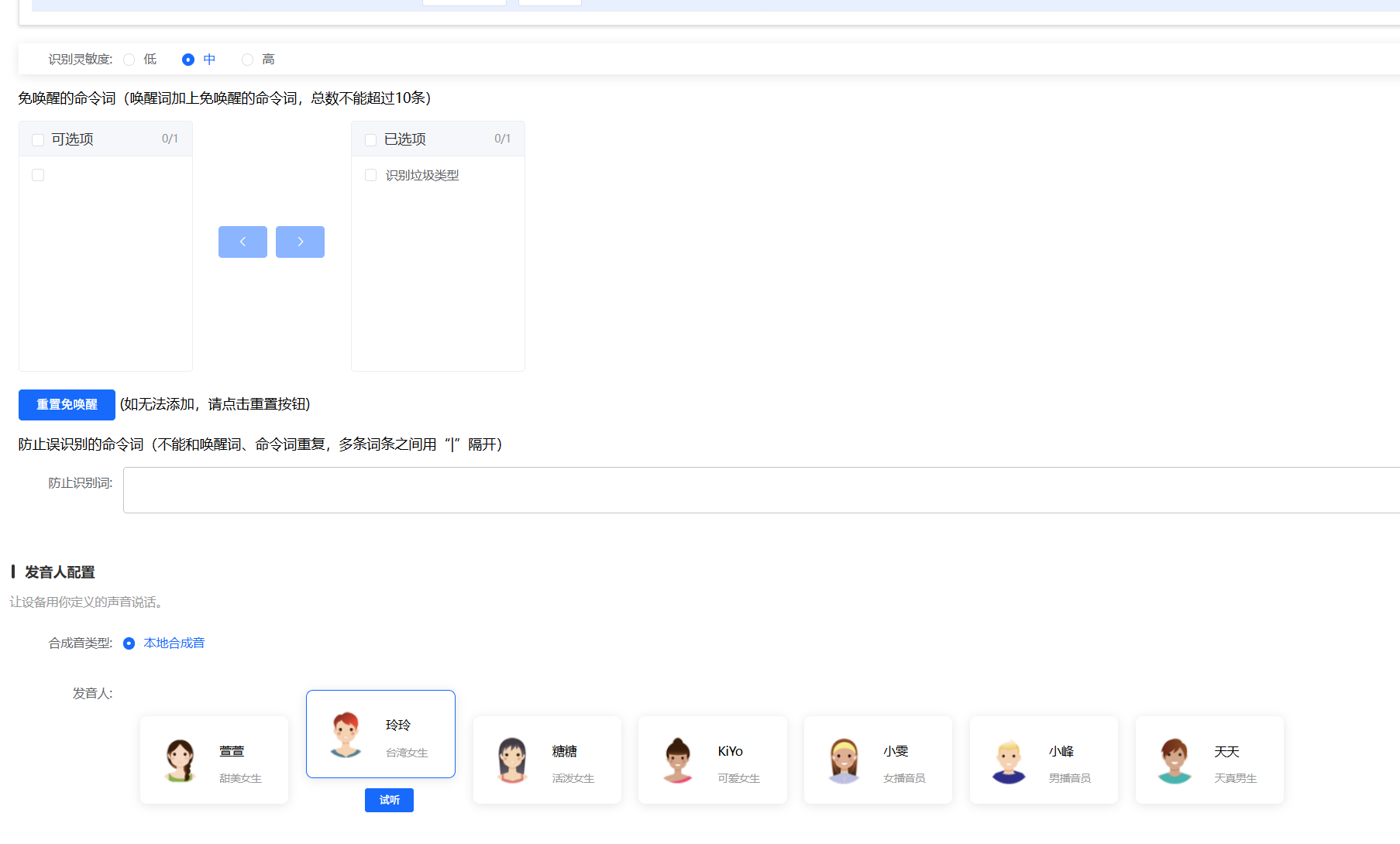

选择免唤醒词及音色音量
选择 有开机播报
选择发布版本

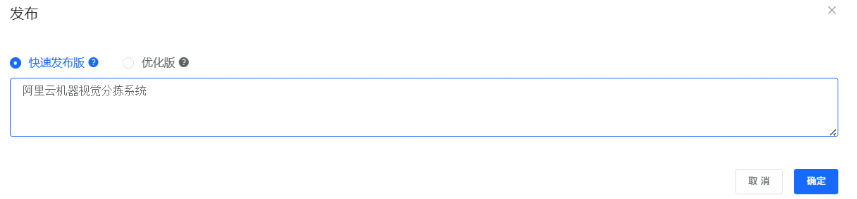

选择快速发布版，点击确定，等待10-20分钟可以下载sdk

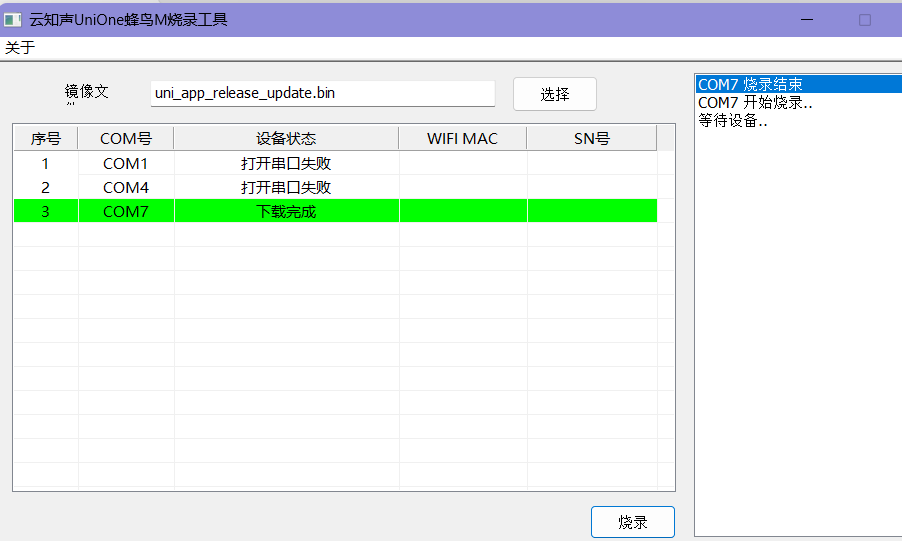

连接SU-03T及USB转TTL模块，烧录语音模块的配置文件。
可以使用串口调试助手验证下载是否正确
使用语音模块和摄像头在香橙派上做智能分类识别
将语音模块接到香橙派开发板的UART5的位置上5v接5V，GND接GND，香橙派的RX与SU03T的TX相连,香橙派的TX与RX相连
并且将USB摄像头插到香橙派开发板的USB接口上，确认已经运行了mjpg-streamer服务
ps ax | grep mjpg
garbage3.py
#代码name：tuxiangTest2.py
# -*- coding: utf-8 -*-
# 引入依赖包
# pip install alibabacloud_imagerecog20190930
import os
import io
from urllib.request import urlopen
from alibabacloud_imagerecog20190930.client import Client
from alibabacloud_imagerecog20190930.models import ClassifyingRubbishAdvanceRequest
from alibabacloud_tea_openapi.models import Config
from alibabacloud_tea_util.models import RuntimeOptions
config = Config(
# 创建AccessKey ID和AccessKey Secret，请参考https://help.aliyun.com/document_detail/175144.html。
# 如果您用的是RAM用户的AccessKey，还需要为RAM用户授予权限AliyunVIAPIFullAccess，请参考https://help.aliyun.com/document_detail/145025.html
# 从环境变量读取配置的AccessKey ID和AccessKey Secret。运行代码示例前必须先配置环境变量。
access_key_id=os.environ.get('ALIBABA_CLOUD_ACCESS_KEY_ID'),
access_key_secret=os.environ.get('ALIBABA_CLOUD_ACCESS_KEY_SECRET'),
# 访问的域名
endpoint='imagerecog.cn-shanghai.aliyuncs.com',
# 访问的域名对应的region
region_id='cn-shanghai'
)
def alibabacloud_garbage(): #定义函数
#场景一：文件在本地
img = open(r'/tmp/garbage.jpg', 'rb') #打开图片文件
#场景二：使用任意可访问的url
#url = 'https://viapi-test-bj.oss-cn-beijing.aliyuncs.com/viapi-3.0domepic/imagerecog/ClassifyingRubbish/ClassifyingRubbish1.jpg'
#img = io.BytesIO(urlopen(url).read())
classifying_rubbish_request = ClassifyingRubbishAdvanceRequest()
classifying_rubbish_request.image_urlobject = img
runtime = RuntimeOptions()
try:
# 初始化Client
client = Client(config)
response = client.classifying_rubbish_advance(classifying_rubbish_request, runtime)
# 获取整体结果
#print(response.body)
# 获取单个字段
print(response.body.to_map()['Data']['Elements'][0]['Category']) #获取垃圾种类
return response.body.to_map()['Data']['Elements'][0]['Category'] #返回垃圾种类
except Exception as error:
# 获取整体报错信息
#print(error)
print(type('获取失败')) #返回失败信息
return '获取失败'
# 获取单个字段
#print(error.code)
if __name__ == '__main__': #主函数
alibabacloud_garbage() #调用函数 garbage.c
#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <stddef.h>
#include <Python.h>
// garbage.c
void garbage_init(void)
{
Py_Initialize();
PyObject *sys = PyImport_ImportModule("sys");
PyObject *path = PyObject_GetAttrString(sys, "path");
PyList_Append(path, PyUnicode_FromString("."));
}
void garbage_final(void)
{
Py_Finalize();
}
char *garbage_category(char *category)
{
PyObject *pModule = PyImport_ImportModule("garbage");
if (!pModule)
{
PyErr_Print();
printf("Error: failed to load garbage.py\n");
goto FAILED_MODULE;
}
PyObject *pFunc = PyObject_GetAttrString(pModule, "alibabacloud_garbage");
if (!pFunc)
{
PyErr_Print();
printf("Error: failed to load alibabacloud_garbage\n");
goto FAILED_FUNC;
}
PyObject *pValue = PyObject_CallObject(pFunc, NULL);
if (!pValue)
{
PyErr_Print();
printf("Error: function call failed\n");
goto FAILED_VALUE;
}
char *result = NULL;
if (!PyArg_Parse(pValue, "s", &result))
{
PyErr_Print();
printf("Error: parse failed");
goto FAILED_RESULT;
}
category = (char *)malloc(sizeof(char) * (strlen(result) + 1));
memset(category, 0, (strlen(result) + 1));
strncpy(category, result, (strlen(result) + 1));
FAILED_RESULT:
Py_DECREF(pValue);
FAILED_VALUE:
Py_DECREF(pFunc);
FAILED_FUNC:
Py_DECREF(pModule);
FAILED_MODULE:
return category;
}garbage.h
/* garbage.h */
#ifndef __GARBAGE__H
#define __GARBAGE__H
void garbage_init(); // 初始化函数
void garbage_destroy(); // 销毁函数
char *garbage_category(char *category); // 分类函数
#define WGET_CMD "wget http://192.168.1.13:8080/?action=snapshot -O /tmp/garbage.jpg" // 拍照指令
#define GARBAGE_FILE "/tmp/garbage.jpg" // 照片路径
#endifserialTest.c
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <stdarg.h>
#include <string.h>
#include <termios.h>
#include <unistd.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <sys/types.h>
#include <sys/stat.h>
int mySerialOpen (const char *device, const int baud)
{
struct termios options ;
speed_t myBaud ;
int status, fd ;
switch (baud)
{
case 9600: myBaud = B9600 ; break ;
case 115200: myBaud = B115200 ; break ;
default:
return -2 ;
}
if ((fd = open (device, O_RDWR | O_NOCTTY | O_NDELAY | O_NONBLOCK)) == -1)
return -1 ;
fcntl (fd, F_SETFL, O_RDWR) ;
// Get and modify current options:
tcgetattr (fd, &options) ;
cfmakeraw (&options) ;
cfsetispeed (&options, myBaud) ;
cfsetospeed (&options, myBaud) ;
options.c_cflag |= (CLOCAL | CREAD) ;
options.c_cflag &= ~PARENB ;
options.c_cflag &= ~CSTOPB ;
options.c_cflag &= ~CSIZE ;
options.c_cflag |= CS8 ;
options.c_lflag &= ~(ICANON | ECHO | ECHOE | ISIG) ;
options.c_oflag &= ~OPOST ;
options.c_cc [VMIN] = 0 ;
options.c_cc [VTIME] = 100 ; // Ten seconds (100 deciseconds)
tcsetattr (fd, TCSANOW, &options) ;
ioctl (fd, TIOCMGET, &status);
status |= TIOCM_DTR ;
status |= TIOCM_RTS ;
ioctl (fd, TIOCMSET, &status);
usleep (10000) ; // 10mS
return fd ;
}
int mySerialGetString (const int fd,char *buffer)
{
int nread;
nread = read(fd,buffer,32);
return nread;
}
void mySerialSendString (const int fd, const char *s)
{
int ret;
ret = write (fd, s, strlen (s));
if (ret < 0)
printf("Serial Puts Error\n");
}
serialTest.h
#ifndef __SERIALTEST_H__
#define __SERIALTEST_H__
int myserialOpen(const char *device, const int baud);
void serialSendstring(const int fd, const unsigned char *str, int len);
int serialGetstring(const int fd, unsigned char *buffer);
#define SERIAL_DEV "/dev/ttyS5" /* 串口设备名称 */
#define SERIAL_BAUD 115200 /* 串口波特率 */
#endifmain.c
#include <stdio.h> // 包含标准输入输出库，用于基本的输入输出操作
#include <stdlib.h> // 包含标准库，用于内存分配等操作
#include <string.h> // 包含字符串操作库，用于字符串处理
#include <unistd.h> // 包含unistd库，用于系统调用
#include "garbage.h" // 包含自定义的垃圾回收库，用于内存管理
#include "serialTest.h" // 包含自定义的串口工具库，用于串口通信
/*判断进程是否在运行*/
static int detect_process(const char *process_name)
{
int n = -1;
FILE *strm;
char buf[128] = {0};
// 构造命令字符串，通过ps命令查找进程
sprintf(buf, "ps -ax | grep %s|grep -v grep", process_name);
// 使用popen执行命令并读取输出
if ((strm = popen(buf, "r")) != NULL)
{
if (fgets(buf, sizeof(buf), strm) != NULL)
{
n = atoi(buf); // 将进程ID字符串转换为整数
}
}
else
{
return -1; // popen失败
}
pclose(strm); // 关闭popen打开的文件流
return n;
}
int main(int argc, char **argv)
{
int ret; // 函数返回值
int len = 0; // 串口数据长度
int serial_fd; // 串口文件描述符
unsigned char buffer[6] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00}; // 发送数据
char *category = NULL; // 垃圾分类结果
garbage_init(); // 初始化垃圾分类器
ret = detect_process("mjpg_streamer"); // 检测mjpg_streamer是否在运行
if (ret == -1)
{
printf("USB摄像头未连接或mjpg_streamer未启动\n");
goto END; // 未启动则退出
}
serial_fd = myserialOpen(SERIAL_DEV, SERIAL_BAUD); // 打开串口
if (serial_fd == -1)
{
printf("打开串口失败\n");
goto END; // 打开串口失败则退出
}
while (1)
{
len = serialGetstring(serial_fd, buffer); // 读取串口数据
printf("len = %d,buffer[0]=0x%x,buffer[1]=0x%x,buffer[2]=0x%x,buffer[3]=0x%x,buffer[4]=0x%x,buffer[5]=0x%x,buffer[6]=0x%x\n", len, buffer[0], buffer[1], buffer[2], buffer[3], buffer[4], buffer[5], buffer[6]); // 打印串口数据
if (len > 0 && buffer[2] == 0x46)
{
buffer[2] = 0x00; // 置0x46为0x00
printf("使用wget拍照中...\n");
system(WGET_CMD); // 执行wget命令拍照
printf("拍照完成\n");
printf("len2 = %d,buffer[0]=0x%x,buffer[1]=0x%x,buffer[2]=0x%x,buffer[3]=0x%x,buffer[4]=0x%x,buffer[5]=0x%x,buffer[6]=0x%x\n", len, buffer[0], buffer[1], buffer[2], buffer[3], buffer[4], buffer[5], buffer[6]);
if (access(GARBAGE_FILE, F_OK) == 0)
{ // 判断垃圾分类文件是否存在
category = garbage_category(category); // 分类垃圾
if (strstr(category, "干垃圾"))
{
buffer[2] = 0x41; // 识别为干垃圾
}
else if (strstr(category, "湿垃圾"))
{
buffer[2] = 0x42; // 识别为湿垃圾
printf("len3 = %d,buffer[0]=0x%x,buffer[1]=0x%x,buffer[2]=0x%x,buffer[3]=0x%x,buffer[4]=0x%x,buffer[5]=0x%x,buffer[6]=0x%x\n", len, buffer[0], buffer[1], buffer[2], buffer[3], buffer[4], buffer[5], buffer[6]);
}
else if (strstr(category, "可回收垃圾"))
{
buffer[2] = 0x43; // 识别为可回收垃圾
printf("len4 = %d,buffer[0]=0x%x,buffer[1]=0x%x,buffer[2]=0x%x,buffer[3]=0x%x,buffer[4]=0x%x,buffer[5]=0x%x,buffer[6]=0x%x\n", len, buffer[0], buffer[1], buffer[2], buffer[3], buffer[4], buffer[5], buffer[6]);
}
else if (strstr(category, "有害垃圾"))
{
buffer[2] = 0x44; // 识别为有害垃圾
}
else
{
buffer[2] = 0x45; // 未识别到垃圾类型
}
}
else
{
buffer[2] = 0x45; // 识别失败
}
serialSendstring(serial_fd, buffer, 6); // 发送数据
buffer[2] = 0x00; // 置0x00为0x46
remove(GARBAGE_FILE); // 删除垃圾分类文件
}
}
END:
garbage_final(); // 销毁垃圾分类器
return 0;
}
编译运行
gcc *.c *.h -o test -I /usr/include/python3.10 -l python3.10 //编译代码
./test //运行程序【项目优化】增加垃圾桶开关盖功能

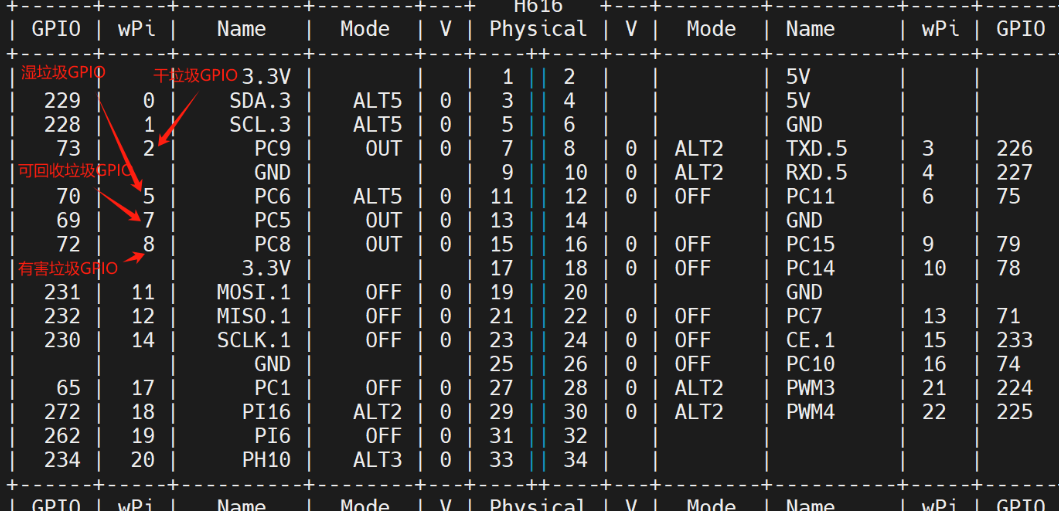

接上用于开关盖的舵机，当前代码里用了4个舵机用于示例代码的编写，用于区分4垃圾类型，接线位置如下：
四个垃圾桶的舵机的PWM引脚都接到了全志H616的开发板上了，由于我们的开发板上面的电源引脚有限，把四个舵机的VCC和GND分别接到DC-DC电源模块的5V引脚
pwm.c
#include <wiringPi.h>
#include <softPwm.h>
void pwm_write(int pwm_pin)
{
pinMode(pwm_pin, OUTPUT); // 设置pwm_pin引脚为输出模式
softPwmCreate(pwm_pin, 0, 200); // 设置pwm_pin的占空比为0，占空比范围为0-200
softPwmWrite(pwm_pin, 20); // 设置pwm_pin的占空比为10，即5%，1ms，45%
delay(1000);
softPwmStop(pwm_pin); // 停止pwm_pin的占空比输出
}
void pwm_stop(int pwm_pin)
{
pinMode(pwm_pin, OUTPUT); // 设置pwm_pin引脚为输出模式
softPwmCreate(pwm_pin, 0, 200); // 设置pwm_pin的占空比为0，占空比范围为0-200
softPwmWrite(pwm_pin, 5); // 设置pwm_pin的占空比为5，0.5ms，0°
delay(1000);
softPwmStop(pwm_pin); // 停止pwm_pin的占空比输出
}pwm.h
#ifndef __PWM_H__
#define __PWM_H__
#define GanGarbage_SG90_PIN 2 //干垃圾GPIO引脚
#define ShiGarbage_SG90_PIN 5 //湿垃圾GPIO引脚
#define KeGarbage_SG90_PIN 7 //可回收垃圾GPIO引脚
#define YouGarbage_SG90_PIN 8 //有害垃圾GPIO引脚
void pwm_write(int pwm_pin); //设置PWM占空比
void pwm_stop(int pwm_pin); //停止PWM占空比
#endifmain.c
#include <stdio.h> // 包含标准输入输出库，用于基本的输入输出操作
#include <stdlib.h> // 包含标准库，用于内存分配等操作
#include <string.h> // 包含字符串操作库，用于字符串处理
#include <unistd.h> // 包含unistd库，用于系统调用
#include <wiringPi.h> // 包含wiringPi库，用于GPIO控制
#include "garbage.h" // 包含自定义的垃圾回收库，用于内存管理
#include "serialTool.h" // 包含自定义的串口工具库，用于串口通信
#include "pwm.h" // 包含自定义的PWM库，用于控制舵机
/*判断进程是否在运行*/
static int detect_process(const char * process_name)
{
int n = -1;
FILE *strm;
char buf[128] = {0};
// 构造命令字符串，通过ps命令查找进程
sprintf(buf, "ps -ax | grep %s|grep -v grep", process_name);
// 使用popen执行命令并读取输出
if ((strm = popen(buf, "r")) != NULL) {
if (fgets(buf, sizeof(buf), strm) != NULL) {
n = atoi(buf); // 将进程ID字符串转换为整数
}
}
else {
return -1; // popen失败
}
pclose(strm); // 关闭popen打开的文件流
return n;
}
int main(int argc, char **argv)
{
int ret; // 函数返回值
int len = 0; // 串口数据长度
int serial_fd; // 串口文件描述符
unsigned char buffer[6] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00}; // 发送数据
char *category = NULL; // 垃圾分类结果
wiringPiSetup(); // 初始化wiringPi库
garbage_init(); // 初始化垃圾分类器
ret = detect_process("mjpg_streamer"); // 检测mjpg_streamer是否在运行
if(ret == -1){
printf("USB摄像头未连接或mjpg_streamer未启动\n");
goto END; // 未启动则退出
}
serial_fd = mySerialOpen(SERIAL_DEV, SERIAL_BAUD); // 打开串口
if(serial_fd == -1){
printf("打开串口失败\n");
goto END; // 打开串口失败则退出
}
while(1){
len = mySerialReadString(serial_fd, buffer); // 读取串口数据
printf("len = %d, buffer[2] = 0x%x\n",len, buffer[2]); // 打印串口数据
if(len > 0 && buffer[2] == 0x46){
buffer[2] = 0x00; // 置0x46为0x00
printf("使用wget拍照中...\n");
system(WGET_CMD); // 执行wget命令拍照
printf("拍照完成\n");
if(access(GARBAGE_FILE, F_OK) == 0){ // 判断垃圾分类文件是否存在
category = garbage_category(category); // 分类垃圾
if(strstr(category, "干垃圾")){
buffer[2] = 0x41; // 识别为干垃圾
}else if(strstr(category, "湿垃圾")){
buffer[2] = 0x42; // 识别为湿垃圾
}else if(strstr(category, "可回收垃圾")){
buffer[2] = 0x43; // 识别为可回收垃圾
}else if(strstr(category, "有害垃圾")){
buffer[2] = 0x44; // 识别为有害垃圾
}else{
buffer[2] = 0x45; // 未识别到垃圾类型
}
}else{
buffer[2] = 0x45; //识别失败
}
//发送分类结果到串口
mySerialSendString(serial_fd, buffer, 6); // 发送数据
if(buffer[2] == 0x41){ // 识别为干垃圾
pwm_stop(GanGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(GanGarbage_SG90_PIN);
}else if(buffer[2] == 0x42){ // 识别为湿垃圾
pwm_stop(ShiGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(ShiGarbage_SG90_PIN);
}else if(buffer[2] == 0x43){ // 识别为可回收垃圾
pwm_stop(KeGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(KeGarbage_SG90_PIN);
}else if(buffer[2] == 0x44){ // 识别为有害垃圾
pwm_stop(YouGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(YouGarbage_SG90_PIN);
}
buffer[2] = 0x00; // 置0x00为0x46
remove(GARBAGE_FILE); // 删除垃圾分类文件
}
}
END:
garbage_destroy(); // 销毁垃圾分类器
return 0;
}修改main.c文件，优化调整代码
main.c
#include <stdio.h> // 包含标准输入输出库，用于基本的输入输出操作
#include <stdlib.h> // 包含标准库，用于内存分配等操作
#include <string.h> // 包含字符串操作库，用于字符串处理
#include <unistd.h> // 包含unistd库，用于系统调用
#include <wiringPi.h> // 包含wiringPi库，用于GPIO控制
#include <pthread.h> // 包含pthread库，用于线程控制
#include "garbage.h" // 包含自定义的垃圾回收库，用于内存管理
#include "serialTool.h" // 包含自定义的串口工具库，用于串口通信
#include "pwm.h" // 包含自定义的PWM库，用于控制舵机
int serial_fd; // 串口文件描述符
pthread_mutex_t mutex; // 互斥锁，用于线程之间的互斥访问
pthread_cond_t cond; // 条件变量，用于线程之间的条件同步
/*判断进程是否在运行*/
static int detect_process(const char * process_name)
{
int n = -1;
FILE *strm;
char buf[128] = {0};
// 构造命令字符串，通过ps命令查找进程
sprintf(buf, "ps -ax | grep %s|grep -v grep", process_name);
// 使用popen执行命令并读取输出
if ((strm = popen(buf, "r")) != NULL) {
if (fgets(buf, sizeof(buf), strm) != NULL) {
n = atoi(buf); // 将进程ID字符串转换为整数
}
}
else {
return -1; // popen失败
}
pclose(strm); // 关闭popen打开的文件流
return n;
}
/*语音识别线程*/
void* SU03T_func(void* arg)
{
unsigned char buffer[6] = {0xAA, 0x55, 0x00, 0x00, 0x55, 0xAA}; // 发送数据
int len = 0; // 串口数据长度
if(serial_fd == -1){
printf("%s|%s|%d：串口未打开\n", __FILE__, __func__, __LINE__);
pthread_exit(NULL); // 线程退出
}
while(1){
len = mySerialReadString(serial_fd, buffer); // 读取串口数据
printf("len = %d, buffer[2] = 0x%x\n",len, buffer[2]); // 打印串口数据
//检测到垃圾分类数据，唤醒阿里云交互线程
if(len > 0 && buffer[2] == 0x46){
pthread_mutex_lock(&mutex); // 加互斥锁
buffer[2] = 0x00; // 置0x46为0x00
pthread_cond_signal(&cond); // 唤醒阿里云交互线程
pthread_mutex_unlock(&mutex); // 解互斥锁
}
}
pthread_exit(0); // 线程退出
}
/* 语音播报线程 */
void* yuyin_func(void* arg)
{
pthread_detach(pthread_self()); // 使线程成为守护线程
unsigned char *buffer = (unsigned char *)arg; // 接收到的数据
if(serial_fd == -1){
printf("%s|%s|%d：串口未打开\n", __FILE__, __func__, __LINE__);
pthread_exit(NULL); // 线程退出
}
if(buffer != NULL){ // 判断是否接收到数据
printf("开始播报语音...\n");
mySerialSendString(serial_fd, buffer, 6); // 发送数据
printf("播报语音结束\n");
}
pthread_exit(0); // 线程退出
}
/* SG90舵机线程 */
void* SG90_func(void* arg)
{
pthread_detach(pthread_self()); //分离线程，使其在退出时能够自动释放资源
unsigned char *buffer = (unsigned char *)arg; // 接收到的数据
if(buffer[2] == 0x41){ // 识别为干垃圾
pwm_stop(GanGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(GanGarbage_SG90_PIN);
}else if(buffer[2] == 0x42){ // 识别为湿垃圾
pwm_stop(ShiGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(ShiGarbage_SG90_PIN);
}else if(buffer[2] == 0x43){ // 识别为可回收垃圾
pwm_stop(KeGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(KeGarbage_SG90_PIN);
}else if(buffer[2] == 0x44){ // 识别为有害垃圾
pwm_stop(YouGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(YouGarbage_SG90_PIN);
}
pthread_exit(0); // 线程退出
}
/*阿里云交互线程*/
void* aliyun_func(void* arg)
{
unsigned char buffer[6] = {0xAA, 0x55, 0x00, 0x00, 0x55, 0xAA}; // 发送数据
char *category = NULL; // 垃圾分类结果
pthread_t SG90_thread_id; // 定义SG90舵机线程ID
pthread_t yuyin_thread_id; // 定义播报线程ID
while(1){
pthread_mutex_lock(&mutex); // 加互斥锁
pthread_cond_wait(&cond, &mutex); // 等待SU03T线程发送垃圾分类数据
pthread_mutex_unlock(&mutex); // 解互斥锁
buffer[2] = 0x00; // 置0x00为0x46
printf("使用wget拍照中...\n");
system(WGET_CMD); // 执行wget命令拍照
printf("拍照完成\n");
if(access(GARBAGE_FILE, F_OK) == 0){ // 判断垃圾分类文件是否存在
category = garbage_category(category); // 分类垃圾
if(strstr(category,"干垃圾")){
buffer[2] = 0x41; // 识别为干垃圾
}else if(strstr(category, "湿垃圾")){
buffer[2] = 0x42; // 识别为湿垃圾
}else if(strstr(category, "可回收垃圾")){
buffer[2] = 0x43; // 识别为可回收垃圾
}else if(strstr(category, "有害垃圾")){
buffer[2] = 0x44; // 识别为有害垃圾
}else{
buffer[2] = 0x45; // 未识别到垃圾类型
}
}else{
buffer[2] = 0x45; // 识别失败
}
//创建开垃圾桶线程
pthread_create(&SG90_thread_id, NULL, SG90_func, (void *)buffer); // 创建SG90舵机线程
//创建语音播报线程
pthread_create(&yuyin_thread_id, NULL, yuyin_func, (void *)buffer); // 创建播报线程
remove(GARBAGE_FILE); // 删除垃圾分类文件
}
pthread_exit(NULL); // 线程退出
}
int main(int argc, char **argv)
{
int ret;
pthread_t SU03T_thread_id; // 定义SU03T线程ID
pthread_t aliyun_thread_id; // 定义阿里云交互线程ID
wiringPiSetup(); // 初始化wiringPi库
garbage_init(); // 初始化垃圾分类器
ret = detect_process("mjpg_streamer"); // 检测mjpg_streamer是否在运行
if(ret == -1){
printf("USB摄像头未连接或mjpg_streamer未启动\n");
goto END; // 未启动则退出
}
serial_fd = mySerialOpen(SERIAL_DEV, SERIAL_BAUD); // 打开串口
if(serial_fd == -1){
printf("打开串口失败\n");
goto END; // 打开串口失败则退出
}
//创建语音线程
pthread_create(&SU03T_thread_id, NULL, SU03T_func, NULL); // 创建SU03T线程
//创建阿里云交互线程
pthread_create(&aliyun_thread_id, NULL, aliyun_func, NULL); // 创建阿里云交互线程
pthread_join(SU03T_thread_id, NULL); // 等待SU03T线程结束
pthread_join(aliyun_thread_id, NULL); // 等待阿里云交互线程结束
pthread_mutex_destroy(&mutex); // 销毁互斥锁
pthread_cond_destroy(&cond); // 销毁条件变量
close(serial_fd); // 关闭串口
END:
garbage_destroy(); // 销毁垃圾分类器
return 0;
}编译运行
gcc *.c *.h -o test -I /usr/include/python3.10 -l python3.10 -l pthread -l wiringPi
sudo -E ./test 写一个shell脚本用于杀死运行的进程
当你运行程序时，shell脚本可以使用ps命令查找到特定进程的PID并使用kill命令杀死该进程。 以下是一个简单的Shell脚本示例，假设你的程序名为test
kill.sh
#!/bin/bash
# 查找进程PID
PID=$(ps aux | grep './test' | grep -v grep | awk '{print $2}')
if [ -n "$PID" ]; then
# 杀死进程
kill -SIGKILL $PID
echo "Process ./test (PID $PID) killed."
else
echo "Process ./test not found."
fi添加可执行权限
chmod +x kill_test.sh【项目优化】添加oled模块
myOLED.c
/* myOLED.c */
#include <errno.h>
#include <string.h>
#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include <stdint.h>
#include "oled.h"
#include "font.h"
#include "myOLED.h"
#define FILENAME "/dev/i2c-3" //设备文件名
static struct display_info disp; //显示信息结构体
int oled_show(void *arg) //显示垃圾信息
{
unsigned char *buffer = (unsigned char *)arg; //获取垃圾信息
oled_putstrto(&disp, 0, 0, "Garbage type:");
disp.font = font2;
switch(buffer[2]) //根据垃圾类型显示垃圾名称
{
case 0x41:
oled_putstrto(&disp, 0, 20, "Gan Garbage"); //干垃圾
break;
case 0x42:
oled_putstrto(&disp, 0, 20, "Shi Garbage"); //湿垃圾
break;
case 0x43:
oled_putstrto(&disp, 0, 20, "KeHuiShou Garbage"); //可回收垃圾
break;
case 0x44:
oled_putstrto(&disp, 0, 20, "YouHai Garbage"); //有害垃圾
break;
case 0x45:
oled_putstrto(&disp, 0, 20, "Not Garbage"); //未识别到垃圾类型
break;
}
disp.font = font2; //选择字体
oled_send_buffer(&disp); //发送显示缓冲区
return 0;
}
int myoled_init(void) //初始化OLED屏幕
{
int e; //错误码
disp.address = OLED_I2C_ADDR; //设置OLED地址
disp.font = font2; //选择字体
e = oled_open(&disp, FILENAME); //打开OLED设备
e = oled_init(&disp); //初始化OLED屏幕
return e;
}myOLED.h
/* myOLED.h*/
#ifndef __MYOLED__H
#define __MYOLED__H
int myoled_init(void); //初始化OLED
int oled_show(void *arg); //显示OLED
#endifmain.c
/* main.c */
#include <stdio.h> // 包含标准输入输出库，用于基本的输入输出操作
#include <stdlib.h> // 包含标准库，用于内存分配等操作
#include <string.h> // 包含字符串操作库，用于字符串处理
#include <unistd.h> // 包含unistd库，用于系统调用
#include <wiringPi.h> // 包含wiringPi库，用于GPIO控制
#include <pthread.h> // 包含pthread库，用于线程控制
#include "garbage.h" // 包含自定义的垃圾回收库，用于内存管理
#include "serialTool.h" // 包含自定义的串口工具库，用于串口通信
#include "pwm.h" // 包含自定义的PWM库，用于控制舵机
#include "myOLED.h" // 包含自定义的OLED库，用于显示屏控制
int serial_fd; // 串口文件描述符
pthread_mutex_t mutex; // 互斥锁，用于线程之间的互斥访问
pthread_cond_t cond; // 条件变量，用于线程之间的条件同步
/*判断进程是否在运行*/
static int detect_process(const char * process_name)
{
int n = -1;
FILE *strm;
char buf[128] = {0};
// 构造命令字符串，通过ps命令查找进程
sprintf(buf, "ps -ax | grep %s|grep -v grep", process_name);
// 使用popen执行命令并读取输出
if ((strm = popen(buf, "r")) != NULL) {
if (fgets(buf, sizeof(buf), strm) != NULL) {
n = atoi(buf); // 将进程ID字符串转换为整数
}
}
else {
return -1; // popen失败
}
pclose(strm); // 关闭popen打开的文件流
return n;
}
/*语音识别线程*/
void* SU03T_func(void* arg)
{
unsigned char buffer[6] = {0xAA, 0x55, 0x00, 0x00, 0x55, 0xAA}; // 发送数据
int len = 0; // 串口数据长度
if(serial_fd == -1){
printf("%s|%s|%d：串口未打开\n", __FILE__, __func__, __LINE__);
pthread_exit(NULL); // 线程退出
}
while(1){
len = mySerialReadString(serial_fd, buffer); // 读取串口数据
printf("len = %d, buffer[2] = 0x%x\n",len, buffer[2]); // 打印串口数据
//检测到垃圾分类数据，唤醒阿里云交互线程
if(len > 0 && buffer[2] == 0x46){
pthread_mutex_lock(&mutex); // 加互斥锁
buffer[2] = 0x00; // 置0x46为0x00
pthread_cond_signal(&cond); // 唤醒阿里云交互线程
pthread_mutex_unlock(&mutex); // 解互斥锁
}
}
pthread_exit(0); // 线程退出
}
/* 语音播报线程 */
void* yuyin_func(void* arg)
{
pthread_detach(pthread_self()); //分离线程，使其在退出时能够自动释放资源
unsigned char *buffer = (unsigned char *)arg; // 接收到的数据
if(serial_fd == -1){
printf("%s|%s|%d：串口未打开\n", __FILE__, __func__, __LINE__);
pthread_exit(NULL); // 线程退出
}
if(buffer != NULL){ // 判断是否接收到数据
printf("开始播报语音...\n");
mySerialSendString(serial_fd, buffer, 6); // 发送数据
printf("播报语音结束\n");
}
pthread_exit(0); // 线程退出
}
/* SG90舵机线程 */
void* SG90_func(void* arg)
{
pthread_detach(pthread_self()); //分离线程，使其在退出时能够自动释放资源
unsigned char *buffer = (unsigned char *)arg; // 接收到的数据
if(buffer[2] == 0x41){ // 识别为干垃圾
pwm_stop(GanGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(GanGarbage_SG90_PIN);
}else if(buffer[2] == 0x42){ // 识别为湿垃圾
pwm_stop(ShiGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(ShiGarbage_SG90_PIN);
}else if(buffer[2] == 0x43){ // 识别为可回收垃圾
pwm_stop(KeGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(KeGarbage_SG90_PIN);
}else if(buffer[2] == 0x44){ // 识别为有害垃圾
pwm_stop(YouGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(YouGarbage_SG90_PIN);
}
pthread_exit(0); // 线程退出
}
/* OLED显示线程 */
void* OLED_func(void* arg)
{
pthread_detach(pthread_self()); //分离线程，使其在退出时能够自动释放资源
myoled_init(); //OLED初始化
oled_show(arg); //OLED显示垃圾信息
pthread_exit(0); // 线程退出
}
/*阿里云交互线程*/
void* aliyun_func(void* arg)
{
unsigned char buffer[6] = {0xAA, 0x55, 0x00, 0x00, 0x55, 0xAA}; // 发送数据
char *category = NULL; // 垃圾分类结果
pthread_t SG90_thread_id; // 定义SG90舵机线程ID
pthread_t yuyin_thread_id; // 定义播报线程ID
pthread_t OLED_thread_id; // 定义OLED显示线程ID
while(1){
pthread_mutex_lock(&mutex); // 加互斥锁
pthread_cond_wait(&cond, &mutex); // 等待SU03T线程发送垃圾分类数据
pthread_mutex_unlock(&mutex); // 解互斥锁
buffer[2] = 0x00; // 置0x00为0x46
printf("使用wget拍照中...\n");
system(WGET_CMD); // 执行wget命令拍照
printf("拍照完成\n");
if(access(GARBAGE_FILE, F_OK) == 0){ // 判断垃圾分类文件是否存在
category = garbage_category(category); // 分类垃圾
if(strstr(category,"干垃圾")){
buffer[2] = 0x41; // 识别为干垃圾
}else if(strstr(category, "湿垃圾")){
buffer[2] = 0x42; // 识别为湿垃圾
}else if(strstr(category, "可回收垃圾")){
buffer[2] = 0x43; // 识别为可回收垃圾
}else if(strstr(category, "有害垃圾")){
buffer[2] = 0x44; // 识别为有害垃圾
}else{
buffer[2] = 0x45; // 未识别到垃圾类型
}
}else{
buffer[2] = 0x45; // 识别失败
}
//创建开垃圾桶线程
pthread_create(&SG90_thread_id, NULL, SG90_func, (void *)buffer); // 创建SG90舵机线程
//创建语音播报线程
pthread_create(&yuyin_thread_id, NULL, yuyin_func, (void *)buffer); // 创建播报线程
//OLED显示垃圾分类结果线程
pthread_create(&OLED_thread_id, NULL, OLED_func, (void *)buffer); // 创建OLED显示线程
remove(GARBAGE_FILE); // 删除垃圾分类文件
}
pthread_exit(NULL); // 线程退出
}
int main(int argc, char **argv)
{
int ret;
pthread_t SU03T_thread_id; // 定义SU03T线程ID
pthread_t aliyun_thread_id; // 定义阿里云交互线程ID
wiringPiSetup(); // 初始化wiringPi库
garbage_init(); // 初始化垃圾分类器
ret = detect_process("mjpg_streamer"); // 检测mjpg_streamer是否在运行
if(ret == -1){
printf("USB摄像头未连接或mjpg_streamer未启动\n");
goto END; // 未启动则退出
}
serial_fd = mySerialOpen(SERIAL_DEV, SERIAL_BAUD); // 打开串口
if(serial_fd == -1){
printf("打开串口失败\n");
goto END; // 打开串口失败则退出
}
//创建语音线程
pthread_create(&SU03T_thread_id, NULL, SU03T_func, NULL); // 创建SU03T线程
//创建阿里云交互线程
pthread_create(&aliyun_thread_id, NULL, aliyun_func, NULL); // 创建阿里云交互线程
pthread_join(SU03T_thread_id, NULL); // 等待SU03T线程结束
pthread_join(aliyun_thread_id, NULL); // 等待阿里云交互线程结束
pthread_mutex_destroy(&mutex); // 销毁互斥锁
pthread_cond_destroy(&cond); // 销毁条件变量
close(serial_fd); // 关闭串口
END:
garbage_destroy(); // 销毁垃圾分类器
return 0;
}【项目优化】增加网络控制功能
心跳包就是服务器定时向客户端发送查询信息，如果客户端有回应就代表连接正常，类似于linux系统的看门狗机制。心跳包的机制有一种方法就是采用TCP_KEEPALIVE机制，它是一种用于检测TCP连接是否存活的机制，它的原理是在一定时间内没有数据往来时，发送探测包给对方，如果对方没有响应，就认为连接已经断开。TCP_KEEPALIVE机制可以通过设置一些参数来调整，如探测时间间隔、探测次数等。
Linux内核提供了通过sysctl命令查看和配置TCP KeepAlive参数的方法。
查看当前系统的TCP KeepAlive参数
sysctl net.ipv4.tcp_keepalive_time
sysctl net.ipv4.tcp_keepalive_probes
sysctl net.ipv4.tcp_keepalive_intvl修改TCP KeepAlive参数
sysctl net.ipv4.tcp_keepalive_time=3600socket.h
/* socket.h */
#ifndef __SOCKET_H__
#define __SOCKET_H__
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <sys/types.h> /* See NOTES */
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <netinet/tcp.h>
#include <errno.h>
#include <unistd.h>
#define IPADDR "192.168.31.249" // IP地址
#define IPPORT "8192" // 端口号
#define BUF_SIZE 6 // 缓冲区大小
int socket_init(const char *ipaddr, const char *port);
#endifsocket.c
/* socket.c */
#include "socket.h"
int socket_init(const char *ipaddr, const char *port)
{
int s_fd; //套接字文件描述符
int ret;
struct sockaddr_in server_addr; //服务器地址结构体
memset(&server_addr, 0, sizeof(server_addr)); //清零服务器地址结构体
s_fd = socket(AF_INET, SOCK_STREAM, 0); //创建TCP/IP套接字
if(s_fd == -1){
printf("创建套接字失败！\n");
perror("socket");
return -1;
}
server_addr.sin_family = AF_INET; //设置服务器地址结构体的地址族为IPv4
server_addr.sin_port = htons(atoi(port)); //设置服务器地址结构体的端口号
inet_aton(ipaddr, &server_addr.sin_addr); // 设置服务器IP地址
ret = bind(s_fd, (struct sockaddr *)&server_addr, sizeof(server_addr)); //绑定IP地址和端口号
if(ret == -1){
printf("绑定IP地址和端口号失败！\n");
perror("bind");
return -1;
}
ret = listen(s_fd, 1); //监听套接字
if(ret == -1){
printf("监听套接字失败！\n");
perror("listen");
return -1;
}
return s_fd; //返回套接字文件描述符
}修改后的main.c
/* main.c */
#include <stdio.h> // 包含标准输入输出库，用于基本的输入输出操作
#include <stdlib.h> // 包含标准库，用于内存分配等操作
#include <string.h> // 包含字符串操作库，用于字符串处理
#include <unistd.h> // 包含unistd库，用于系统调用
#include <wiringPi.h> // 包含wiringPi库，用于GPIO控制
#include <pthread.h> // 包含pthread库，用于线程控制
#include "garbage.h" // 包含自定义的垃圾回收库，用于内存管理
#include "serialTool.h" // 包含自定义的串口工具库，用于串口通信
#include "pwm.h" // 包含自定义的PWM库，用于控制舵机
#include "myOLED.h" // 包含自定义的OLED库，用于显示屏控制
#include "socket.h" // 包含自定义的socket库，用于网络通信
int serial_fd; // 串口文件描述符
pthread_mutex_t mutex; // 互斥锁，用于线程之间的互斥访问
pthread_cond_t cond; // 条件变量，用于线程之间的条件同步
/*判断进程是否在运行*/
static int detect_process(const char * process_name)
{
int n = -1;
FILE *strm;
char buf[128] = {0};
// 构造命令字符串，通过ps命令查找进程
sprintf(buf, "ps -ax | grep %s|grep -v grep", process_name);
// 使用popen执行命令并读取输出
if ((strm = popen(buf, "r")) != NULL) {
if (fgets(buf, sizeof(buf), strm) != NULL) {
n = atoi(buf); // 将进程ID字符串转换为整数
}
}
else {
return -1; // popen失败
}
pclose(strm); // 关闭popen打开的文件流
return n;
}
/*语音识别线程*/
void* SU03T_func(void* arg)
{
unsigned char buffer[6] = {0xAA, 0x55, 0x00, 0x00, 0x55, 0xAA}; // 发送数据
int len = 0; // 串口数据长度
if(serial_fd == -1){
printf("%s|%s|%d：串口未打开\n", __FILE__, __func__, __LINE__);
pthread_exit(NULL); // 线程退出
}
while(1){
len = mySerialReadString(serial_fd, buffer); // 读取串口数据
printf("len = %d, buffer[2] = 0x%x\n",len, buffer[2]); // 打印串口数据
//检测到垃圾分类数据，唤醒阿里云交互线程
if(len > 0 && buffer[2] == 0x46){
pthread_mutex_lock(&mutex); // 加互斥锁
buffer[2] = 0x00; // 置0x46为0x00
pthread_cond_signal(&cond); // 唤醒阿里云交互线程
pthread_mutex_unlock(&mutex); // 解互斥锁
}
}
pthread_exit(0); // 线程退出
}
/* 语音播报线程 */
void* yuyin_func(void* arg)
{
pthread_detach(pthread_self()); //分离线程，使其在退出时能够自动释放资源
unsigned char *buffer = (unsigned char *)arg; // 接收到的数据
if(serial_fd == -1){
printf("%s|%s|%d：串口未打开\n", __FILE__, __func__, __LINE__);
pthread_exit(NULL); // 线程退出
}
if(buffer != NULL){ // 判断是否接收到数据
printf("开始播报语音...\n");
mySerialSendString(serial_fd, buffer, 6); // 发送数据
printf("播报语音结束\n");
}
pthread_exit(0); // 线程退出
}
/* SG90舵机线程 */
void* SG90_func(void* arg)
{
pthread_detach(pthread_self()); //分离线程，使其在退出时能够自动释放资源
unsigned char *buffer = (unsigned char *)arg; // 接收到的数据
if(buffer[2] == 0x41){ // 识别为干垃圾
pwm_stop(GanGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(GanGarbage_SG90_PIN);
}else if(buffer[2] == 0x42){ // 识别为湿垃圾
pwm_stop(ShiGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(ShiGarbage_SG90_PIN);
}else if(buffer[2] == 0x43){ // 识别为可回收垃圾
pwm_stop(KeGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(KeGarbage_SG90_PIN);
}else if(buffer[2] == 0x44){ // 识别为有害垃圾
pwm_stop(YouGarbage_SG90_PIN);
delay(2000); // 延时2秒
pwm_write(YouGarbage_SG90_PIN);
}
pthread_exit(0); // 线程退出
}
/* OLED显示线程 */
void* OLED_func(void* arg)
{
pthread_detach(pthread_self()); //分离线程，使其在退出时能够自动释放资源
myoled_init(); //OLED初始化
oled_show(arg); //OLED显示垃圾信息
pthread_exit(0); // 线程退出
}
/*阿里云交互线程*/
void* aliyun_func(void* arg)
{
unsigned char buffer[6] = {0xAA, 0x55, 0x00, 0x00, 0x55, 0xAA}; // 发送数据
char *category = NULL; // 垃圾分类结果
pthread_t SG90_thread_id; // 定义SG90舵机线程ID
pthread_t yuyin_thread_id; // 定义播报线程ID
pthread_t OLED_thread_id; // 定义OLED显示线程ID
while(1){
pthread_mutex_lock(&mutex); // 加互斥锁
pthread_cond_wait(&cond, &mutex); // 等待SU03T线程发送垃圾分类数据
pthread_mutex_unlock(&mutex); // 解互斥锁
buffer[2] = 0x00; // 置0x00为0x46
printf("使用wget拍照中...\n");
system(WGET_CMD); // 执行wget命令拍照
printf("拍照完成\n");
if(access(GARBAGE_FILE, F_OK) == 0){ // 判断垃圾分类文件是否存在
category = garbage_category(category); // 分类垃圾
if(strstr(category,"干垃圾")){
buffer[2] = 0x41; // 识别为干垃圾
}else if(strstr(category, "湿垃圾")){
buffer[2] = 0x42; // 识别为湿垃圾
}else if(strstr(category, "可回收垃圾")){
buffer[2] = 0x43; // 识别为可回收垃圾
}else if(strstr(category, "有害垃圾")){
buffer[2] = 0x44; // 识别为有害垃圾
}else{
buffer[2] = 0x45; // 未识别到垃圾类型
}
}else{
buffer[2] = 0x45; // 识别失败
}
//创建开垃圾桶线程
pthread_create(&SG90_thread_id, NULL, SG90_func, (void *)buffer); // 创建SG90舵机线程
//创建语音播报线程
pthread_create(&yuyin_thread_id, NULL, yuyin_func, (void *)buffer); // 创建播报线程
//OLED显示垃圾分类结果线程
pthread_create(&OLED_thread_id, NULL, OLED_func, (void *)buffer); // 创建OLED显示线程
remove(GARBAGE_FILE); // 删除垃圾分类文件
}
pthread_exit(NULL); // 线程退出
}
/* 网络交互线程 */
void* socket_func(void* arg)
{
int s_fd; // 网络通信文件描述符
int c_fd; // 客户端文件描述符
struct sockaddr_in client_addr; // 客户端地址
char buffer[6]; // 接收到的数据
char n_read; // 读取到的字符
memset(&client_addr, 0, sizeof(client_addr)); // 客户端地址清零
s_fd = socket_init(IPADDR, IPPORT); // 初始化网络通信
if(s_fd == -1){
printf("初始化网络通信失败\n");
pthread_exit(NULL); // 线程退出
}else{
printf("初始化网络通信成功\n");
}
int client_len = sizeof(client_addr); // 客户端地址长度
while(1){
c_fd = accept(s_fd, (struct sockaddr *)&client_addr, &client_len); // 接收客户端连接
// 配置 TCP KeepAlive 参数
int keepalive = 1; // 开启TCP KeepAlive功能
int keepidle = 5; // tcp_keepalive_time 3s内没收到数据开始发送心跳包
int keepcnt = 3; // tcp_keepalive_probes 每次发送心跳包的时间间隔,单位秒
int keepintvl = 3; // tcp_keepalive_intvl 每3s发送一次心跳包
setsockopt(c_fd, SOL_SOCKET, SO_KEEPALIVE, (void *)&keepalive, sizeof(keepalive));
setsockopt(c_fd, SOL_TCP, TCP_KEEPIDLE, (void *)&keepidle, sizeof(keepidle));
setsockopt(c_fd, SOL_TCP, TCP_KEEPCNT, (void *)&keepcnt, sizeof(keepcnt));
setsockopt(c_fd, SOL_TCP, TCP_KEEPINTVL, (void *)&keepintvl, sizeof(keepintvl));
if(c_fd == -1){
printf("接收客户端连接失败\n");
perror("accept");
continue;
}
printf("接收客户端连接成功:%s:%d\n",inet_ntoa(client_addr.sin_addr), ntohs(client_addr.sin_port));
while(1){
memset(buffer, 0, sizeof(buffer)); // 清空接收到的数据
n_read = read(c_fd, buffer, sizeof(buffer)); // 读取数据
if(n_read == -1 || n_read == 0){
printf("读取数据失败\n");
perror("read");
break;
}else if(n_read > 0){ // 读取到数据
printf("接收到数据：%s\n", buffer);
if(strstr(buffer, "open")){ //检测到open命令
pthread_mutex_lock(&mutex); // 加互斥锁
pthread_cond_signal(&cond); // 唤醒阿里云交互线程
pthread_mutex_unlock(&mutex); // 解互斥锁
}
}
}
close(c_fd); // 关闭客户端连接
}
pthread_exit(NULL); // 线程退出
}
int main(int argc, char **argv)
{
int ret;
pthread_t SU03T_thread_id; // 定义SU03T线程ID
pthread_t aliyun_thread_id; // 定义阿里云交互线程ID
pthread_t socket_thread_id; // 定义网络交互线程ID
wiringPiSetup(); // 初始化wiringPi库
garbage_init(); // 初始化垃圾分类器
ret = detect_process("mjpg_streamer"); // 检测mjpg_streamer是否在运行
if(ret == -1){
printf("USB摄像头未连接或mjpg_streamer未启动\n");
goto END; // 未启动则退出
}
serial_fd = mySerialOpen(SERIAL_DEV, SERIAL_BAUD); // 打开串口
if(serial_fd == -1){
printf("打开串口失败\n");
goto END; // 打开串口失败则退出
}
//创建语音线程
pthread_create(&SU03T_thread_id, NULL, SU03T_func, NULL); // 创建SU03T线程
//创建阿里云交互线程
pthread_create(&aliyun_thread_id, NULL, aliyun_func, NULL); // 创建阿里云交互线程
//创建网络交互线程
pthread_create(&socket_thread_id, NULL, socket_func, NULL); // 创建网络交互线程
pthread_join(SU03T_thread_id, NULL); // 等待SU03T线程结束
pthread_join(aliyun_thread_id, NULL); // 等待阿里云交互线程结束
pthread_join(socket_thread_id, NULL); // 等待网络交互线程结束
pthread_mutex_destroy(&mutex); // 销毁互斥锁
pthread_cond_destroy(&cond); // 销毁条件变量
close(serial_fd); // 关闭串口
END:
garbage_destroy(); // 销毁垃圾分类器
return 0;
}后记
没想到这个项目拖延了很久很久，大家有什么可以持久自律的方法分享一下吗？
