在无人机系统中，“航向”是一个核心的导航维度：你需要知道机头朝向哪里、当前航向与目标的偏差。
本文基于一个用 QtQuick Canvas + 2D 绘制 实现的旋转刻度圆 Demo，逐步拆解其设计原理、文字定向技巧。
一、概览

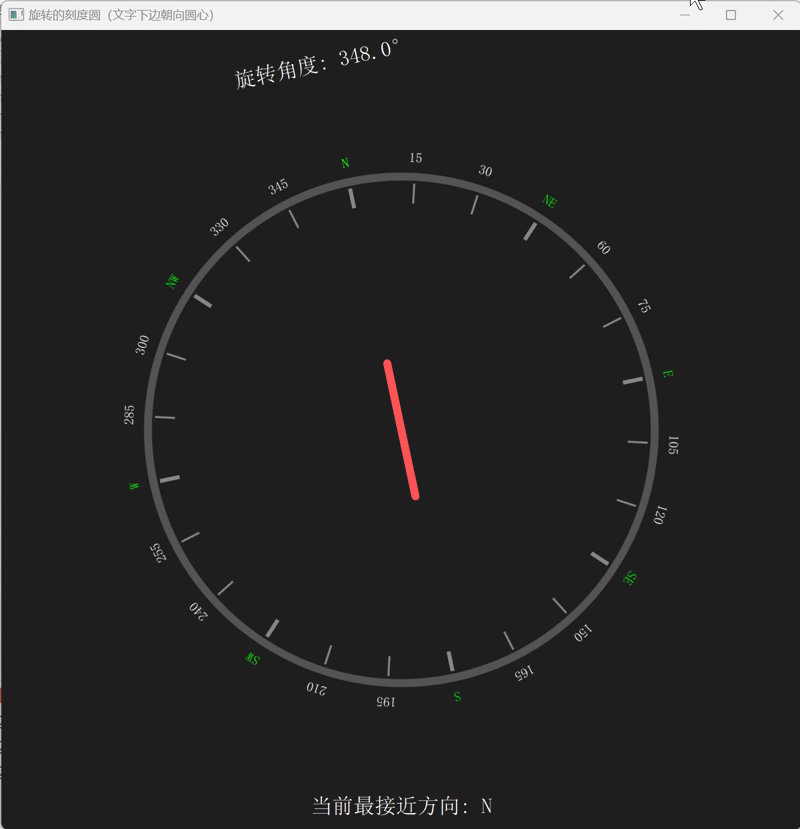

演示：
功能：
每 15° 一个刻度，其中 45° 的（即主方向 N, NE, E…）有加粗，并用字母标出方向（N, NE 等），其他标出角度数字。
所有文字都做了“下边朝向圆心”的旋转处理 —— 这样无论圆怎么转，外圈方向标注都是“朝外看”的自然视觉效果。
中心有一个固定指针，代表界面参考方向（通常是“机体前方”/北）。
模拟的 rotationAngle 每 50ms 递增一点，用来驱动圆整体的旋转（在真机中这会来自磁力计/融合后的航向）。
底部显示当前最接近的八个主方向（N, NE, …）。
二、关键实现技巧拆解
1. 文本“下边朝向圆心”的旋转
计算该标签位置向量 (lx, ly)（相对于中心）。
计算从标签指向圆心的向心向量 (-lx, -ly)，得到它的角度 angleToCenter = atan2(-ly, -lx)。
文字默认“下边”是朝 +Y 方向，因此需要旋转 angleToCenter - 90°（即 angleToCenter - π/2）使文字底部对齐该向心方向。
通过 Canvas 的 ctx.rotate(…) 做局部变换然后绘制。
这个技巧避免了文字“倒着”或“横着”难以辨认的问题，即使盘在高速旋转，标签方向始终有一种“朝外”的、一致的视觉习惯。
2. 主方向字母与普通数字差异化
代码中用正则 ![^[NSEW]{1,2}$](https://i-blog.csdnimg.cn/direct/06c58061389e471a9f23808c78477465.png)
判断是方向字母，对它们赋予不同颜色（例：绿色），使关键方向一目了然。
三、指南针
在真实无人机中，航向（heading）不是靠模拟自增给出的，而是来自一套传感器融合系统。要把这个 UI Demo 和实际传感器融合。
四、UI 与交互增强建议（适用于无人机控制台）
北向锁定切换：用户可以选择“磁北/真北/机头”模式，UI 上文字颜色/标签备注随之变化。
过渡动画：航向突变时用缓动处理防止跳变，避免飞控短时波动造成 UI 抖动。
偏差提示：例如显示“偏离目标航向 X°”，配合目标箭头指示（用另一层小箭头叠加）。
可配置刻度与单位：让用户切换 360°、16 分度、甚至自定义方向标签（比如航线编号）。
五、代码
具体见 QmlLearningPro ，选择子工程 RotatingDial.pro
import QtQuick 2.15
import QtQuick.Window 2.15
import QtQuick.Controls 2.11
import QtQml 2.15
Window {
id: root
width: 600
height: 600
visible: true
color: "#202020"
title: "旋转的刻度圆（文字下边朝向圆心）"
property real rotationAngle: 0 // 当前旋转角度（模拟数据）
property real radius: Math.min(width, height) * 0.3
// 方向映射（假设 NW 是 315°）
readonly property var directionMap: {
"0": "N",
"45": "NE",
"90": "E",
"135": "SE",
"180": "S",
"225": "SW",
"270": "W",
"315": "NW",
"360": "N"
}
// 模拟数据：每 50ms 递增一点角度
Timer {
interval: 50
repeat: true
running: true
onTriggered: {
root.rotationAngle = (root.rotationAngle + 0.5) % 360
}
}
// 中心容器
Item {
id: dial
anchors.centerIn: parent
width: parent.width
height: parent.height
transform: Rotation {
origin.x: root.width/2
origin.y: root.height/2
angle: root.rotationAngle
}
// 圆盘背景 + 刻度
Canvas {
id: circleCanvas
anchors.centerIn: parent
width: parent.width
height: parent.height
onPaint: {
var ctx = getContext("2d")
ctx.reset()
ctx.translate(width/2, height/2)
// 画外圈
ctx.beginPath()
ctx.lineWidth = 6
ctx.strokeStyle = "#555555"
ctx.arc(0,0, root.radius + 10, 0, Math.PI*2)
ctx.stroke()
// 每 15° 画刻度
for (var deg=0; deg<=360; deg += 15) {
var rad = (deg - 90) * Math.PI / 180 // 0° 在顶部
var innerR = root.radius - 10
var outerR = root.radius + 5
ctx.beginPath()
ctx.lineWidth = (deg % 45 === 0) ? 3 : 1.5
ctx.strokeStyle = "#888888"
var x1 = Math.cos(rad) * innerR
var y1 = Math.sin(rad) * innerR
var x2 = Math.cos(rad) * outerR
var y2 = Math.sin(rad) * outerR
ctx.moveTo(x1, y1)
ctx.lineTo(x2, y2)
ctx.stroke()
}
// 每 15° 画标签，文字下边朝向圆心
for (var deg=0; deg<=360; deg += 15) {
var rad = (deg - 90) * Math.PI / 180 // 0° 在顶部
var labelR = root.radius + 25
var lx = Math.cos(rad) * labelR
var ly = Math.sin(rad) * labelR
// 决定要显示什么：方向字母优先
var text = ""
if (directionMap.hasOwnProperty(deg.toString())) {
text = directionMap[deg.toString()]
} else if (deg === 360) {
text = directionMap["360"]
} else {
text = deg.toString()
}
// 文字旋转：使“下边”朝向圆心
// 向心向量是 (-lx, -ly)，其角度：
var angleToCenter = Math.atan2(-ly, -lx) // 弧度
// 需要把文字的“下边”（正 y 方向，角度 90°）对齐到这个向量：
var rotateRad = angleToCenter - Math.PI/2
ctx.save()
ctx.translate(lx, ly)
ctx.rotate(rotateRad)
// 文字样式
ctx.font = "bold 14px Sans"
ctx.textAlign = "center"
ctx.textBaseline = "middle"
if (/^[NSEW]{1,2}$/.test(text)) {
ctx.fillStyle = "#00ff00" // 方向：绿
} else {
ctx.fillStyle = "#ffffff" // 数字：白
}
ctx.fillText(text, 0, 0)
ctx.restore()
}
}
onWidthChanged: requestPaint()
onHeightChanged: requestPaint()
Component.onCompleted: requestPaint()
}
// 中心指针（可选，标示当前 0 方向）
Rectangle {
width: 6
height: root.radius * 0.6
anchors.horizontalCenter: parent.horizontalCenter
anchors.verticalCenter: parent.verticalCenter
color: "#ff5555"
radius: 3
y: parent.height/2 - height
}
// 当前角度显示（不随着圆盘转动，固定在界面）
Text {
id: angleLabel
text: "旋转角度: " + rotationAngle.toFixed(1) + "°"
color: "#ffffff"
font.pixelSize: 16
anchors.horizontalCenter: parent.horizontalCenter
anchors.top: parent.top
anchors.topMargin: 10
}
}
// 外圈当前方向提示
Text {
id: currentDir
anchors.bottom: parent.bottom
anchors.horizontalCenter: parent.horizontalCenter
anchors.bottomMargin: 10
font.pixelSize: 16
color: "#ffffff"
text: {
var normalized = (rotationAngle % 360 + 360) % 360
var closest = Math.round(normalized / 45) * 45
if (closest === 360) closest = 0
var dir = directionMap[closest.toString()] || closest + "°"
return "当前最接近方向: " + dir
}
}
}
