一、防火墙基础概念
1.1 定义与作用
防火墙，作为网络安全领域的关键屏障，在内部网络与外部网络之间构建起了一道坚实的防线。它就像是网络世界的 “门卫”，严格把控着网络流量的进出。通过对网络边界的严密监控，防火墙能够有效地过滤掉那些未经授权的访问请求以及潜在的恶意流量，从而为内部网络提供全方位的保护。
在企业网络环境中，防火墙的作用尤为重要。它可以阻止外部黑客的非法入侵，防止企业敏感数据的泄露，确保企业业务的正常运行。同时，防火墙还能够对内部网络用户的互联网访问进行有效的控制，比如限制员工在工作时间访问与工作无关的网站，提高工作效率，降低网络安全风险。
1.2 基本原理
防火墙的工作原理基于一系列预定义的规则，这些规则就像是它的 “判断准则”。当数据包在网络中传输并到达防火墙时，防火墙会对其进行细致的检查。它会分析数据包的多个关键要素，包括源 IP 地址、目的 IP 地址、源端口号、目的端口号以及协议类型等。然后，防火墙会将这些信息与预先设定好的规则进行逐一匹配。
如果数据包符合规则，就如同持有 “通行证”，防火墙会允许它通过，让其继续在网络中传输。反之，如果数据包与规则不匹配，防火墙则会将其拦截，阻止其进入内部网络，就像拒绝没有权限的访问者进入一样。例如，企业可以设置防火墙规则，只允许内部员工的 IP 地址段访问企业内部的服务器，其他外部 IP 地址的访问请求都会被防火墙拒绝，这样就有效地保护了企业内部服务器的安全。

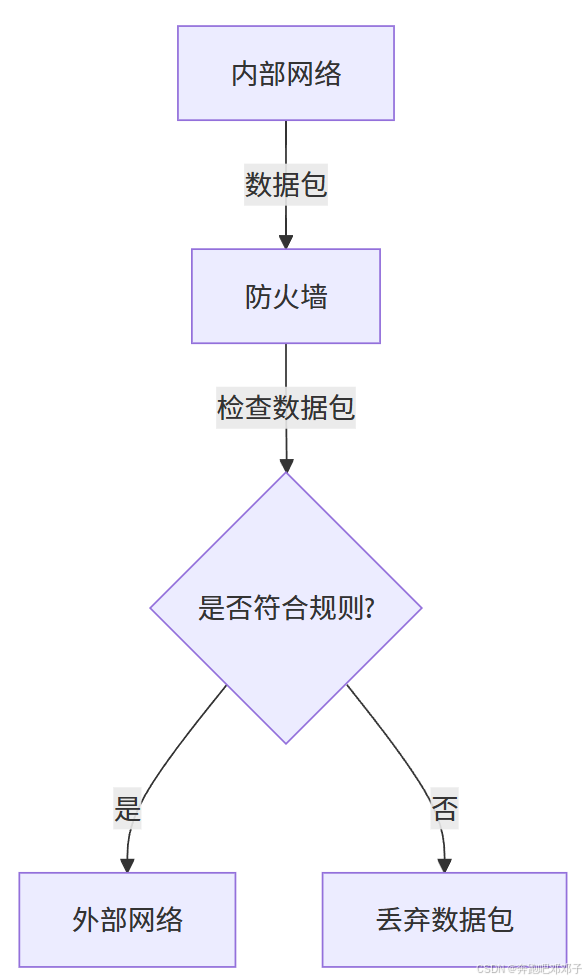

1.3 防火墙基础概念图
以下绘制出直观的防火墙基础概念图，帮助我们更好地理解其工作流程。以下是一个简单的示例：
在这个图中，我们可以清晰地看到，内部网络发送的数据包首先到达防火墙，防火墙对其进行检查后，根据是否符合规则做出决策。如果符合规则，数据包就会被放行到外部网络；如果不符合规则，数据包则会被直接丢弃。这样，防火墙就通过基于规则的数据包处理机制，实现了对网络流量的有效管理和对内部网络的安全保护。
二、防火墙的类型
2.1 包过滤防火墙
包过滤防火墙作为防火墙技术中的基础类型，主要在网络层和传输层发挥作用。它就像一位专注于 “表面信息” 的安检员，通过检查数据包的源 IP 地址、目的 IP 地址、源端口号、目的端口号以及协议类型等头部信息，来决定是否允许数据包通过。其工作过程基于预先设定的访问控制列表（ACL），这个列表就像是一份 “准入名单”，详细规定了哪些数据包可以通行，哪些需要被拦截。
例如，当一个来自外部网络的数据包试图进入内部网络时，包过滤防火墙会迅速提取数据包的头部信息，然后与 ACL 中的规则进行比对。如果该数据包的源 IP 地址在允许访问的列表中，并且目的端口号也符合相应的规则，那么防火墙就会像打开 “绿色通道” 一样，允许这个数据包顺利通过，进入内部网络。反之，如果数据包的任何一项信息与规则不匹配，防火墙则会毫不留情地将其拦截，拒绝其进入。
这种防火墙的优点十分显著，首先，它的速度非常快。由于只需检查数据包的头部信息，无需对数据包的内容进行深入分析，就像快速检查证件而不检查行李内容一样，大大减少了处理时间，能够高效地处理大量的网络流量。其次，包过滤防火墙的成本相对较低，无论是硬件设备的采购成本，还是后期的软件维护成本，都在很多企业的可承受范围内，这使得它成为了一些预算有限的小型企业的首选。此外，它对用户具有较高的透明性，用户在使用网络的过程中，几乎感觉不到它的存在，就像一位默默守护的隐形卫士，不会对用户的正常网络操作造成任何干扰。
然而，包过滤防火墙也存在一些明显的局限性。它的安全性能相对有限，因为它只能检查数据包的头部信息，对于数据包内部隐藏的病毒、木马等基于内容的攻击，就如同蒙着眼睛的安检员，完全无法察觉，也就无法提供有效的防护。随着网络攻击手段的日益复杂，这种局限性越发凸显。另外，当过滤规则逐渐增多时，防火墙处理数据包的速度会明显变慢，就像一个安检口排队的人越来越多，通行效率就会降低。而且，包过滤防火墙的配置相对复杂，需要专业的网络管理员具备丰富的知识和经验，才能准确地设置和维护这些规则，否则一旦规则设置错误，就可能导致网络安全出现漏洞，给企业带来潜在的风险。
2.2 应用型代理防火墙
应用型代理防火墙，也被称为代理服务器防火墙，它在网络安全防护中扮演着独特的角色，工作在应用层。与包过滤防火墙不同，它更像是一个 “中间代理人”，完全阻隔了内部网络和外部网络之间的直接通信流。当内部网络的用户想要访问外部服务器时，请求并不会直接发送到外部服务器，而是首先到达代理服务器。代理服务器会像一个尽职的 “代办员”，代替内部用户去与外部服务器进行通信。它会仔细解析用户的请求，检查其内容是否符合预设的安全策略，然后再将合法的请求转发给外部服务器。同样，当外部服务器返回响应时，也会先经过代理服务器，代理服务器再次对响应内容进行检查和处理后，才会将其转发给内部用户。
以 Web 访问为例，当内部用户在浏览器中输入一个网址并发送访问请求时，应用型代理防火墙会拦截这个请求。它会深入分析请求的内容，比如检查请求的 URL 是否包含恶意链接，请求的参数是否存在安全隐患等。如果请求符合安全策略，代理服务器会以自己的名义向外部的 Web 服务器发送请求。Web 服务器返回的网页内容同样会先到达代理服务器，代理服务器会对网页内容进行扫描，检查是否存在恶意脚本、病毒等威胁，只有经过严格检查且确认安全的内容，才会被转发给内部用户。
这种防火墙的安全性极高，通过代理技术，它能够有效地隐藏内部网络的真实结构和 IP 地址，就像给内部网络穿上了一层 “隐形衣”，大大增加了外部攻击者获取内部网络信息的难度。同时，它可以对应用层的通信流进行深度检测和分析，实现非常精细的访问控制。例如，企业可以根据自身的业务需求，设置代理防火墙只允许员工在工作时间访问特定的几个工作相关的网站，而禁止访问其他娱乐、购物等无关网站，从而有效地提高工作效率，保护企业的网络安全。
但是，应用型代理防火墙也存在一些不足之处。由于它需要对每个请求和响应进行深度的内容检查和转发，这就像一个人需要处理大量的文件，每一份都要仔细审核，因此会消耗大量的系统资源，导致网络性能有所下降。而且，对于不同的应用服务，需要设计专门的代理软件模块来进行安全控制，这就增加了实现的难度和复杂性。例如，对于 HTTP、FTP、SMTP 等不同的协议，都需要分别开发对应的代理模块，这不仅需要投入大量的人力和时间，而且在后期的维护和升级过程中，也需要花费更多的精力。此外，由于代理服务器的存在，用户的网络访问延迟可能会增加，就像多了一个中间环节，传递信息的时间会变长，这在一些对实时性要求较高的应用场景中，可能会影响用户的使用体验。
2.3 状态检测防火墙
状态检测防火墙，也叫状态感知防火墙，是一种融合了先进技术的防火墙类型，它的工作层次跨越了网络层、传输层等多个层次。与传统的包过滤防火墙相比，它具有更强大的功能和更高的安全性，能够动态地跟踪网络连接的状态，就像一位经验丰富的交警，时刻关注着道路上车辆的行驶状态。
当一个网络连接建立时，状态检测防火墙会创建一个连接状态表，这个表就像是一本详细的 “行车记录簿”，记录了该连接的各种信息，包括源 IP 地址、目的 IP 地址、端口号、连接的建立时间、当前状态等。在连接的整个生命周期中，防火墙会持续监控这个连接的状态变化。例如，当一个 TCP 连接进行三次握手时，防火墙会密切关注握手的过程，确保每个步骤都符合正常的连接建立流程。如果握手过程出现异常，比如收到了不符合预期的数据包，防火墙就会像发现违规车辆一样，立即阻止这个连接的建立，从而有效地防止了诸如 SYN 洪水攻击等常见的网络攻击手段。
在数据传输阶段，状态检测防火墙会根据连接状态表来判断每个数据包是否属于当前合法的连接。如果一个数据包的相关信息与状态表中的记录匹配，并且符合预先设定的安全策略，防火墙就会允许这个数据包通过，就像交警看到符合规则行驶的车辆会放行一样。而且，它还能够根据连接的状态动态地调整过滤规则，具有很强的灵活性。例如，当一个连接处于已建立的稳定状态时，防火墙可以允许一些特定的数据包通过，以满足正常的数据传输需求；而当连接出现异常情况，比如长时间没有数据传输或者出现大量异常数据包时，防火墙可以及时调整规则，限制或阻断该连接，保障网络的安全稳定运行。
状态检测防火墙不仅提高了安全性，还在一定程度上提升了网络性能。它避免了像包过滤防火墙那样对每个数据包都进行孤立的检查，而是从连接的整体状态出发进行判断，减少了不必要的检查次数，提高了数据处理的效率。同时，它能够提供详细的日志记录，记录每个连接的状态变化和相关的网络活动，就像一本详细的 “网络活动日记”，这对于网络管理员进行网络安全分析和故障排查非常有帮助，能够及时发现潜在的安全威胁，并采取相应的措施进行处理。

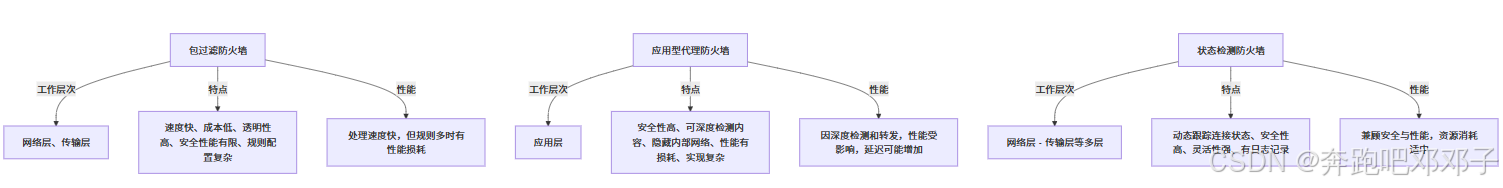

2.4 防火墙类型对比图
为了更直观地对比不同类型防火墙的特点，我们绘制一个对比图：
通过这个对比图，我们可以清晰地看到，包过滤防火墙工作在网络层和传输层，速度快、成本低，但安全性能有限；应用型代理防火墙工作在应用层，安全性高但性能有损耗；状态检测防火墙工作在多层，兼具安全性和灵活性，性能表现也较为平衡。不同类型的防火墙各有优劣，在实际应用中，需要根据网络的具体需求和安全目标来选择合适的防火墙类型，以构建一个高效、安全的网络防护体系。
三、防火墙的体系结构
3.1 双重宿主主机体系结构
双重宿主主机体系结构是防火墙体系结构中的一种基础形式，它围绕着具有特殊网络连接能力的双重宿主主机展开构建。这种主机最为显著的特点是至少配备两个网络接口，这两个接口就如同主机通往不同网络世界的 “大门”，分别连接着外部网络和内部网络，使得主机能够在不同网络之间建立起沟通的桥梁，从一个网络接收信息并发送到另一个网络 ，理论上具备充当网络之间路由器的能力。
然而，在双重宿主主机体系结构的防火墙中，有一个关键的限制：严格禁止主机在两个网络接口之间直接进行 IP 数据包的转发。这就好比虽然主机有两扇门通往不同的区域，但禁止直接从一扇门把物品传递到另一扇门，而是需要通过主机内部的 “检查流程”。这样做的目的是为了防止外部网络与内部网络之间绕过安全检查直接通信，确保所有的网络通信都必须经过双重宿主主机的严格过滤和控制。
在实际应用中，内部网络的用户若想访问外部网络的资源，比如访问互联网上的某个网站，用户的请求首先会到达双重宿主主机。主机上运行的防火墙软件会对这个请求进行全面细致的检查，包括分析请求的来源是否合法、请求的内容是否符合安全策略等。只有当请求通过了这些严格的检查，双重宿主主机才会以自己的名义向外部网络发送请求。同样，当外部网络返回响应时，响应数据也必须先经过双重宿主主机的再次检查，确认安全后才会被转发给内部网络的用户。通过这种方式，双重宿主主机有效地隔离了内部网络和外部网络，为内部网络提供了一层重要的安全保护屏障。
3.2 被屏蔽主机体系结构
被屏蔽主机体系结构是一种结合了屏蔽路由器和堡垒主机的防火墙体系结构，它通过两者的协同工作，为内部网络提供了更为强大的安全防护。
在这种体系结构中，屏蔽路由器处于内部网络与外部网络的边界位置，充当着网络的 “第一道防线”。它就像一个严格的 “交通警察”，依据预先设定的过滤规则，对进出网络的数据包进行细致的筛选和检查。这些规则可以基于数据包的源 IP 地址、目的 IP 地址、源端口号、目的端口号以及协议类型等多种因素来制定。例如，企业可以设置屏蔽路由器只允许特定的外部 IP 地址访问内部网络的某些特定服务端口，或者禁止内部网络的某些 IP 地址访问特定的外部网站，通过这些规则的设置，屏蔽路由器能够有效地阻止未经授权的访问和潜在的恶意攻击，确保只有合法的数据包能够进入内部网络。
堡垒主机则位于内部网络中，它是一台经过精心配置和强化安全措施的主机，被视为内部网络的 “安全堡垒”。堡垒主机通常运行着代理服务器程序，当外部网络的用户想要访问内部网络的资源时，他们的请求首先会经过屏蔽路由器的过滤，只有通过过滤的请求才会被路由到堡垒主机上。堡垒主机上的代理服务器会对这些请求进行进一步的分析和处理，根据预先设定的安全策略决定是否允许该请求访问内部网络的资源。例如，对于外部用户访问内部 Web 服务器的请求，堡垒主机上的代理服务器会检查请求的合法性，验证用户的身份（如果需要的话），然后将合法的请求转发给内部的 Web 服务器。同时，堡垒主机还会记录所有的访问请求和响应信息，这些日志记录对于网络管理员进行安全审计和故障排查非常有帮助，能够及时发现潜在的安全威胁。
被屏蔽主机体系结构通过屏蔽路由器和堡垒主机的紧密配合，实现了对内部网络的多层次安全防护。屏蔽路由器在网络层对数据包进行初步过滤，阻挡了大部分的非法访问和恶意攻击；堡垒主机则在应用层对合法的请求进行深入的分析和处理，确保内部网络资源的安全访问。这种体系结构在保障网络安全的同时，也为内部网络用户提供了一定的网络访问灵活性，使得内部用户可以在安全的前提下访问外部网络资源。
3.3 被屏蔽子网体系结构
被屏蔽子网体系结构是在被屏蔽主机体系结构的基础上进一步发展而来的，它通过添加周边网络（也称为非军事区 DMZ），为内部网络提供了更加高级和全面的安全防护，成为了目前应用最为广泛的防火墙体系结构之一。
周边网络位于外部网络与内部网络之间，就像是一个独立的 “缓冲地带”。它与外部网络和内部网络之间都通过屏蔽路由器实现逻辑隔离，这种隔离机制有效地限制了外部网络与内部网络之间的直接通信。在被屏蔽子网体系结构中，通常包含两个屏蔽路由器，一个连接外部网络与周边网络，另一个连接周边网络与内部网络。这两个屏蔽路由器就像两道坚固的 “关卡”，对进出网络的数据包进行严格的过滤和控制。
外部路由器主要负责保护周边网络和内部网络免受来自外部网络的侵犯，它是整个体系结构的第一道屏障。外部路由器会设置一系列的过滤规则，限制外部用户只能访问周边网络中的特定资源，而无法直接访问内部网络。例如，外部用户可以访问周边网络中的 Web 服务器、邮件服务器等对外提供服务的服务器，但对于内部网络中的核心业务服务器和敏感数据资源，外部用户则无法直接触及。这样，即使外部攻击者成功地突破了外部路由器的部分防护，他们也只能进入周边网络，而无法直接对内部网络造成严重威胁。
内部路由器则用于隔离周边网络和内部网络，是屏蔽子网体系结构的第二道屏障。它主要负责保护内部网络免受来自周边网络和外部网络的非法访问。内部路由器同样会设置过滤规则，对内部用户访问周边网络和外部网络进行限制，同时也限制周边网络中的设备对内部网络的访问。例如，内部路由器可以限制内部用户只能访问周边网络中的特定服务，而不允许访问外部网络的其他资源，从而减少内部用户遭受外部攻击的风险。此外，内部路由器还会复制外部路由器的部分过滤规则，以防止外部路由器的过滤功能失效时，内部网络受到潜在的安全威胁。
堡垒主机位于周边网络中，它是外部用户访问内部网络资源的主要入口，同时也为内部用户提供访问外部网络资源的接口。堡垒主机可以向外部用户提供诸如 WWW 服务、FTP 服务等公共服务，同时也可以向内部用户提供 DNS、电子邮件、WWW 代理、FTP 代理等多种服务。由于堡垒主机直接暴露在外部网络的访问之下，因此它需要具备高度的安全性。通常，堡垒主机上会安装各种安全防护软件，如入侵检测系统（IDS）、入侵防御系统（IPS）等，对进出堡垒主机的网络流量进行实时监控和分析，及时发现并阻止潜在的攻击行为。
被屏蔽子网体系结构的优点在于它提供了多层次的安全防护，大大降低了内部网络遭受攻击的风险。即使攻击者成功地突破了周边网络的防御，他们仍然需要面对内部路由器的重重过滤和内部网络的安全防护机制，才能对内部网络造成实质性的破坏。此外，被屏蔽子网体系结构还具有良好的灵活性和可扩展性，可以根据企业的实际需求和安全策略进行定制化配置，满足不同企业的网络安全需求。然而，这种体系结构也存在一些不足之处，例如构建成本相对较高，需要部署多个屏蔽路由器和堡垒主机，并且配置和维护相对复杂，需要专业的网络安全人员进行管理和操作。但总体而言，被屏蔽子网体系结构在保障网络安全方面的优势使其成为了众多企业和机构的首选防火墙体系结构。
3.4 防火墙体系结构示意图
为了更直观地展示防火墙的三种体系结构，我们绘制示意图如下。

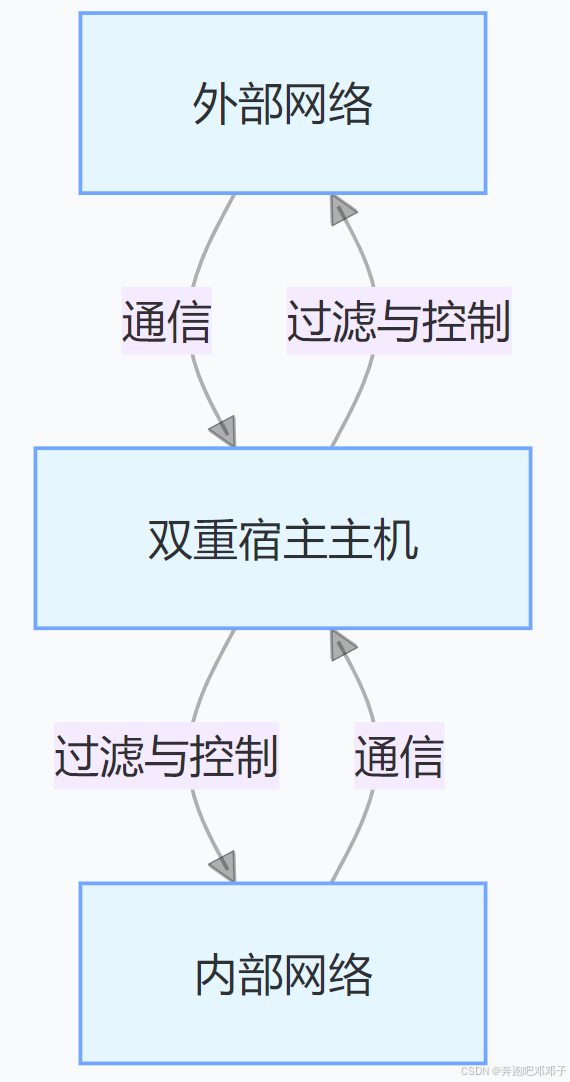

双重宿主主机体系结构示意图
在这个图中，清晰地显示了外部网络和内部网络通过双重宿主主机进行通信，所有的通信都要经过双重宿主主机的过滤与控制。

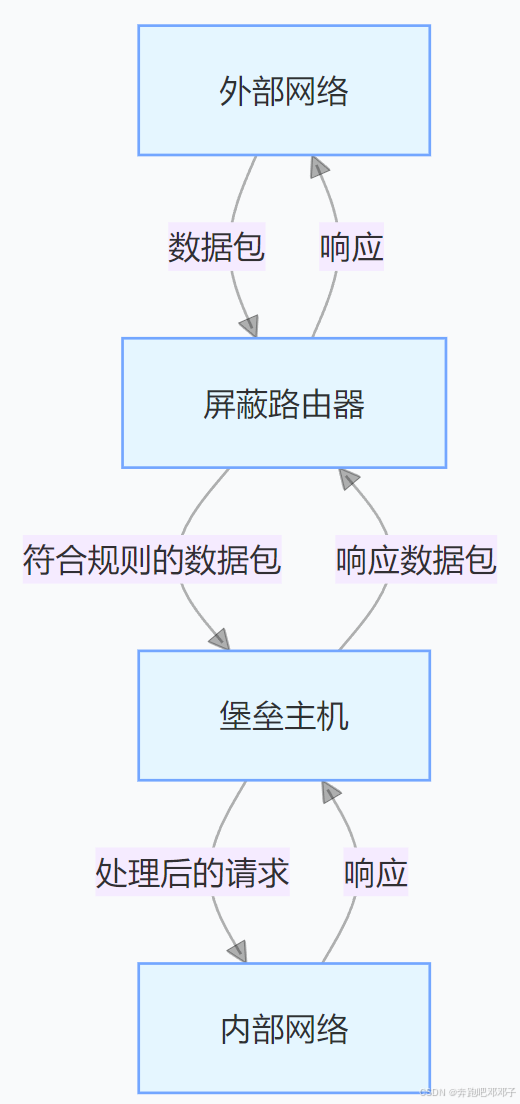

被屏蔽主机体系结构示意图
此图展示了外部网络的数据包先经过屏蔽路由器的筛选，符合规则的数据包被转发到堡垒主机，堡垒主机处理后再将请求转发到内部网络，内部网络的响应则按相反路径返回。

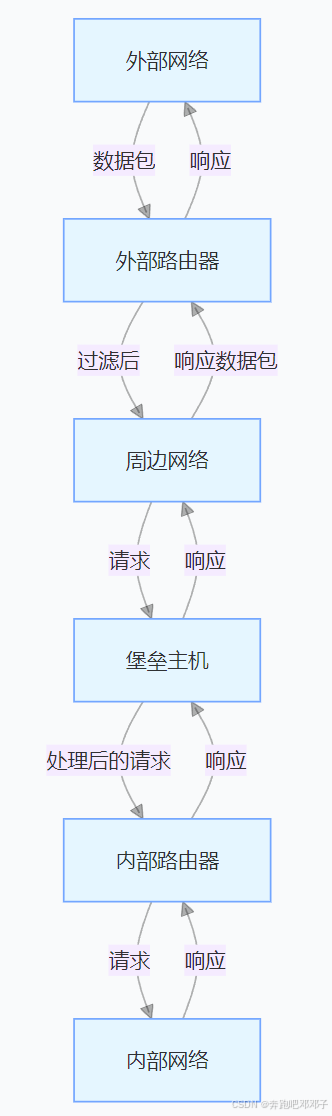

被屏蔽子网体系结构示意图
从这个图中可以看到，外部网络的数据包首先到达外部路由器，经过过滤后进入周边网络，然后由堡垒主机处理请求，再通过内部路由器转发到内部网络，响应则按原路返回，形象地展示了被屏蔽子网体系结构中各组件的连接关系和数据流向 。通过这些示意图，我们能够更加清晰地理解防火墙不同体系结构的工作原理和数据传输路径，有助于在实际网络安全部署中选择合适的防火墙体系结构。
四、防火墙的安全区域与级别
4.1 常见安全区域划分（以华为防火墙为例）
在华为防火墙中，常见的安全区域划分主要包括以下几种，它们各自承担着不同的网络角色和安全职责：
- Trust 区域（内部用户网络）：这是防火墙保护下的内部网络或局域网（LAN），通常被视为信任级别最高的区域 ，安全级别为 85。区域内的设备和用户一般被认为是可信的，比如企业内部的员工电脑、服务器、打印机等设备。在这个区域内，内部设备之间的通信通常较为自由，防火墙对区域内的流量审查和控制相对较少，默认允许区域内设备间的相互访问，以方便企业内部的办公和数据交互。但即便如此，也不能忽视内部安全威胁，仍需采取如定期更新设备补丁、实施用户认证、使用加密通信等安全措施，防止内部设备被恶意利用。例如，企业内部的数据库服务器通常放置在 Trust 区域，为内部员工提供数据服务，员工的办公终端可以自由访问该服务器获取所需数据。
- DMZ 区域（公共服务器区域）：即非军事化区，它处于 Trust 区域和 Untrust 区域之间，起到缓冲作用，安全级别为 50。DMZ 区域主要用于放置那些需要与外部网络进行交互的服务器，如 Web 服务器、邮件服务器、DNS 服务器等 。通过将这些服务器放置在 DMZ 区域，可以减少外部攻击直接影响到内部网络的可能性。因为 DMZ 区域中的设备对外部和内部网络部分可见，所以其安全策略比 Trust 区域更加严格，任何访问该区域的流量都会被严格控制和过滤。例如，企业的 Web 服务器放置在 DMZ 区域，外部用户可以通过互联网访问该 Web 服务器获取企业的公开信息，但 Web 服务器不能直接访问 Trust 区域内的企业核心数据，从而保障了内部网络的安全。
- Untrust 区域（不可信网络如 Internet）：通常代表外部网络，如互联网，是完全不可信的区域，安全级别为 5。来自这个区域的所有流量都被视为潜在的威胁，防火墙会对进入 Trust 区域或 DMZ 区域的流量进行严格检查。防火墙往往会部署多种防御机制，如入侵检测系统（IDS）、入侵防御系统（IPS）以及恶意软件过滤等，来保护内部网络不被入侵。默认情况下，Untrust 区域中的设备和用户无法直接访问 Trust 区域，只有通过特定的端口和服务，经过防火墙的验证后才有可能访问。例如，外部用户想要访问企业内部的资源，首先要经过防火墙对其请求的源 IP 地址、目的 IP 地址、端口号、协议等信息进行检查，只有符合预先设定的安全策略的请求才会被允许通过。
- LOCAL 区域（防火墙自身区域）：代表防火墙本身，包括设备的各接口本身，安全级别为 100，是最高的安全级别。由设备主动发出的报文均可认为是从 Local 区域中发出的，如果需要设备响应并处理的报文均可认为是由 local 区域接收。这个区域主要用于防火墙自身的管理和控制，以及与其他安全区域之间的通信协调。例如，防火墙的管理界面通常属于 LOCAL 区域，管理员可以通过安全的方式登录到这个区域对防火墙进行配置和管理。
4.2 安全级别设定与意义
华为防火墙使用 1 - 100 的数字来表示各个安全区域的安全级别，数字越大，表示该区域的可信度越高，安全性也就越高。这种安全级别的设定在防火墙的工作中具有重要意义，它为防火墙控制不同区域之间的数据流向提供了明确的依据。
通过安全级别的划分，防火墙能够根据预先设定的规则，对不同安全区域之间的网络流量进行精细的控制。当低安全级别的区域（如 Untrust 区域）向高安全级别的区域（如 Trust 区域）发送数据时，防火墙会进行严格的检查和过滤，只有符合安全策略的数据包才被允许通过。这是因为 Untrust 区域被认为是不可信的，存在各种潜在的安全威胁，所以对进入高安全级别区域的数据必须进行严格把关，以防止外部的恶意攻击和非法访问。例如，当外部的黑客试图通过互联网（Untrust 区域）攻击企业内部网络（Trust 区域）时，防火墙会根据安全级别和安全策略，对黑客发送的数据包进行检查，如果发现数据包中包含恶意代码或违反安全策略的内容，防火墙会立即将其拦截，保护企业内部网络的安全。
相反，当高安全级别的区域向低安全级别的区域发送数据时，防火墙的检查相对宽松一些，但仍然会根据安全策略进行必要的监控和管理。这是因为内部网络（如 Trust 区域）主动发起对外连接时，虽然内部设备相对可信，但也可能因为用户的误操作或设备被恶意软件感染而导致数据泄露或引入外部攻击。所以防火墙还是会对这些数据进行一定的检查，确保内部网络的安全。例如，企业内部员工通过企业网络（Trust 区域）访问互联网（Untrust 区域）时，防火墙会检查员工的访问行为是否符合企业的安全策略，是否访问了被禁止的网站或下载了危险的文件等。
安全级别的设定还方便了网络管理员进行安全策略的制定和管理。管理员可以根据不同区域的安全级别，制定相应的访问控制规则和安全策略，使网络安全管理更加高效和有序。例如，管理员可以针对 Trust 区域和 DMZ 区域之间的访问，设置允许内部用户访问 DMZ 区域中的特定服务器（如 Web 服务器用于获取企业信息，邮件服务器用于收发邮件），但禁止其他不必要的访问，从而在保障业务正常运行的同时，最大程度地降低安全风险。
4.3 安全域间数据流向
在防火墙中，安全域间的数据流向分为入方向和出方向，它们遵循不同的控制规则，以确保网络安全：
- 入方向（低到高优先级区域）：当数据从低优先级的安全区域向高优先级的安全区域传输时，被定义为入方向。例如，从 Untrust 区域（低优先级）到 Trust 区域（高优先级）的数据传输就属于入方向。在入方向上，防火墙会执行严格的访问控制和安全检查。因为低优先级区域的数据来源不可信，可能包含各种恶意攻击和非法访问企图，所以防火墙会对这些数据进行全面的检查，包括检查数据包的源 IP 地址、目的 IP 地址、源端口号、目的端口号、协议类型以及数据包的内容等。只有当数据包完全符合预先设定的安全策略时，防火墙才会允许其通过进入高优先级区域。例如，外部用户通过互联网（Untrust 区域）访问企业内部网络（Trust 区域）的服务器时，防火墙会检查该用户的访问请求是否合法，是否有相应的权限，以及请求中是否包含恶意代码等。如果发现任何异常或不符合安全策略的情况，防火墙会立即拦截该请求，防止外部攻击进入企业内部网络。
- 出方向（高到低优先级区域）：当数据从高优先级的安全区域向低优先级的安全区域传输时，即为出方向。比如从 Trust 区域（高优先级）到 Untrust 区域（低优先级）的数据传输就是出方向。虽然高优先级区域的数据相对可信，但在出方向上，防火墙同样会进行一定的监控和管理。这是因为内部网络中的设备可能会因为用户的误操作、设备感染恶意软件等原因，导致数据泄露或向外部发送恶意流量。防火墙会根据安全策略，对出方向的数据进行检查，确保内部网络的安全。例如，企业内部员工通过企业网络（Trust 区域）访问互联网（Untrust 区域）时，防火墙会检查员工的访问行为是否符合企业的安全策略，是否访问了被禁止的网站，是否下载或上传了敏感数据等。如果发现员工的访问行为异常或违反安全策略，防火墙可以采取限制访问、阻断连接等措施，保护企业内部网络的安全和数据的保密性。

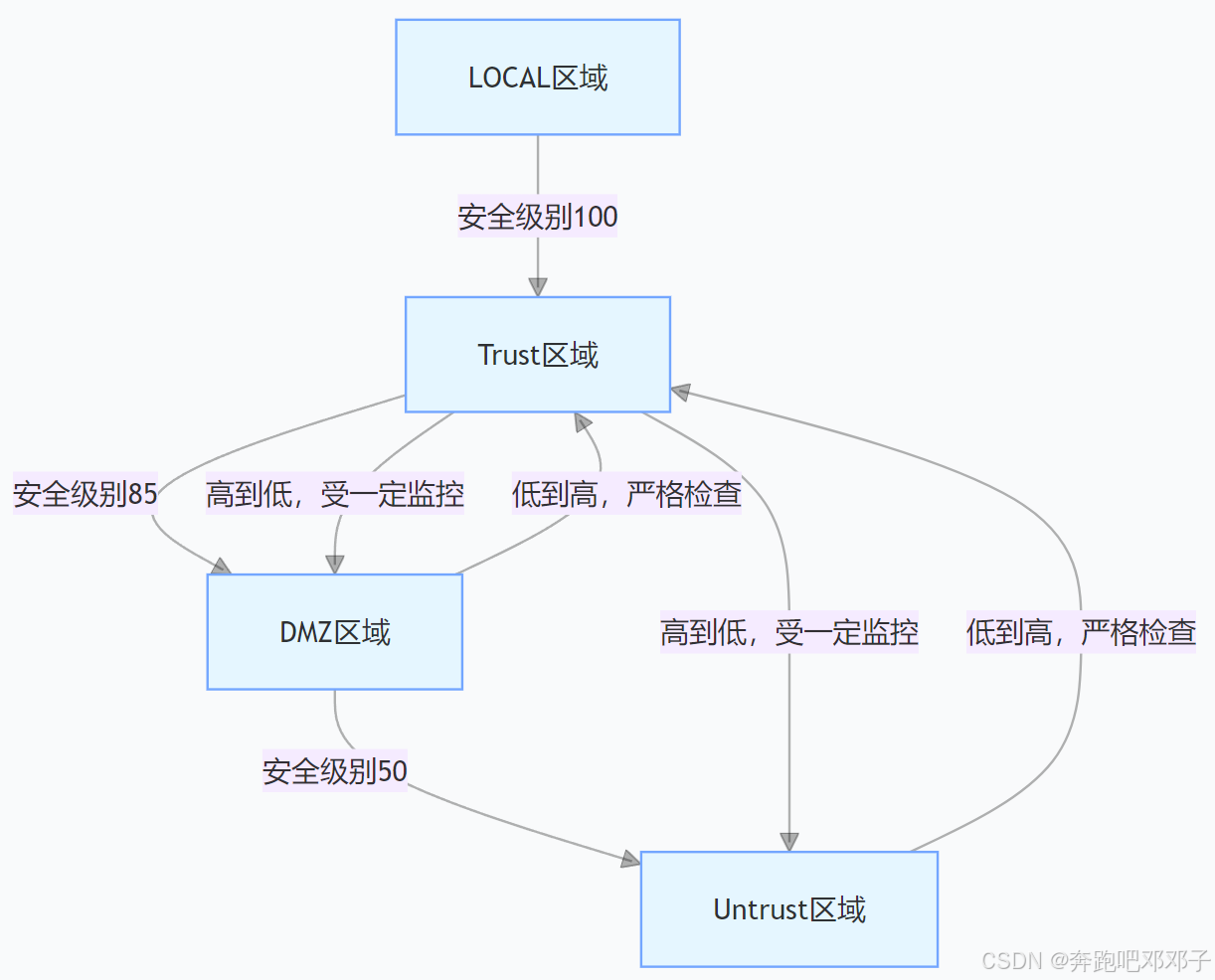

4.4 防火墙安全区域关系图
绘制的防火墙安全区域关系图如下：
在这个图中，我们可以清晰地看到各个安全区域之间的安全级别关系以及数据流向规则。LOCAL 区域安全级别最高，Trust 区域次之，DMZ 区域再次之，Untrust 区域最低。数据从低安全级别区域流向高安全级别区域时，会受到严格检查；而从高安全级别区域流向低安全级别区域时，也会受到一定的监控和管理。这样的关系图有助于我们更好地理解防火墙安全区域的概念和数据流向控制机制，在实际网络安全部署和管理中具有重要的参考价值。
五、防火墙的工作模式
5.1 路由模式
路由模式下的防火墙，如同网络中的一位关键 “交通指挥官”，工作在网络层，承担着路由器的重要职责。它直接参与网络流量的转发和路由决策过程，同时严格执行安全策略，对经过的每一个数据包进行细致的检查和处理。
在这种模式下，防火墙的每个接口都需要配置不同的 IP 地址，且这些接口分别属于不同的子网。这就好比每个路口都有独特的标识（IP 地址），以便准确引导网络流量的走向。例如，一个企业网络通过防火墙连接到互联网，防火墙的内网接口配置为企业内部网络的 IP 地址段，如 192.168.1.1/24，而外网接口则配置为互联网服务提供商分配的公网 IP 地址，如 202.100.1.1/24。通过这样的配置，防火墙能够清晰地区分不同来源和去向的网络流量。
路由模式的防火墙支持多种路由协议，如静态路由、动态路由（如 RIP、OSPF、BGP 等）。静态路由就像是预先规划好的固定路线，管理员手动配置数据包的转发路径，适用于网络拓扑相对稳定、结构简单的场景。而动态路由则如同智能导航系统，防火墙可以根据网络的实时状态和变化，自动学习和更新路由信息，选择最佳的数据包转发路径，这在大型复杂网络中显得尤为重要。此外，路由模式的防火墙还支持网络地址转换（NAT）和虚拟专用网络（VPN）等高级功能。NAT 功能可以实现内部私有 IP 地址与外部公网 IP 地址的转换，使得多个内部设备可以通过一个公网 IP 地址访问互联网，有效地节省了公网 IP 地址资源，同时也隐藏了内部网络的真实结构，增强了网络的安全性。VPN 功能则允许企业在互联网上建立安全的专用网络连接，实现远程办公、分支机构与总部之间的安全通信，就像在公共网络中开辟了一条专属的安全通道。
当企业需要实现内外网隔离，如总部与分支机构互联，或者需要使用 NAT、VPN 功能时，路由模式的防火墙就成为了理想的选择。然而，路由模式也存在一些不足之处。由于需要配置不同的 IP 地址和路由信息，这可能会对现有的网络拓扑结构产生较大的改动，例如需要调整网关指向防火墙，这对于一些已经稳定运行的网络来说，实施过程可能会比较复杂，需要谨慎操作。此外，如果防火墙的性能不足，在处理大量网络流量时，可能会成为网络的性能瓶颈，导致网络延迟增加、数据传输速度变慢等问题。
5.2 透明模式
透明模式下的防火墙，宛如网络中的一座 “隐形桥梁”，工作在数据链路层，以二层设备的形态部署在网络之中。它最大的特点就是对用户完全透明，在不改变原有网络架构和 IP 配置的前提下，悄无声息地对流量进行安全过滤，就像在不影响交通正常运行的情况下，暗中对过往车辆进行安检。
在透明模式下，防火墙的接口通常不需要配置 IP 地址（或者仅配置用于管理的 IP 地址），它基于 MAC 地址来转发数据帧，就像根据车辆的独特标识（MAC 地址）来引导车辆通行。例如，在一个企业内部网络中，防火墙透明模式部署在核心交换机和汇聚交换机之间，内部网络中的设备 IP 地址和网关设置都无需改变，用户在使用网络时，根本意识不到防火墙的存在，但防火墙却在默默地监控和过滤着网络流量，确保内部网络的安全。
这种模式的防火墙支持 VLAN（虚拟局域网）技术，可以对不同 VLAN 之间的流量进行安全控制，实现网络的逻辑隔离和分段管理，就像在一个大型停车场中，通过不同的区域划分（VLAN）来管理不同类型车辆的通行。然而，透明模式也存在一些局限性，它无法执行 NAT 和路由功能，这意味着它不能像路由模式的防火墙那样实现内部网络与外部网络的地址转换和复杂的路由选择。
透明模式适用于内部网络分段，如数据中心内部安全隔离，或者需要快速部署防火墙，且无需调整 IP 和路由的场景。它的优点十分明显，部署简单快捷，对用户和现有网络的影响极小，能够在不干扰网络正常运行的情况下，迅速为网络提供安全防护。但由于功能受限，在一些需要 NAT 和路由功能的复杂网络环境中，透明模式的防火墙可能无法满足需求。
5.3 混合模式
混合模式是一种融合了路由模式和透明模式优势的工作模式，它允许防火墙在同一设备上根据不同网络接口或区域的需求，灵活地切换工作模式，实现多层次的安全防护，就像一位全能的网络卫士，能够根据不同的网络场景，随时变换自己的防护策略。
在混合模式下，防火墙部分接口配置为路由模式，部分接口配置为透明模式。例如，在一个多业务融合的网络环境中，对于连接外部网络的接口，可能采用路由模式，以实现与外部网络的通信、NAT 转换和 VPN 连接等功能；而对于企业内部一些需要快速部署且对现有网络架构影响小的区域，如特定的研发部门或测试区域，可以使用透明模式的接口，对内部网络流量进行安全过滤，同时不影响内部网络的正常运行。
这种模式的关键特点在于其灵活性，能够适应复杂的网络环境，比如部分子网需要路由功能来实现跨网段通信，部分子网则需要透明过滤来保障内部网络的安全。它还可以同时实现 NAT 和透明安全策略，为网络提供更全面的安全保护。例如，在一个云环境中，混合部署的防火墙可以为不同的租户或业务提供定制化的安全服务，满足多样化的网络安全需求。
然而，混合模式也有其挑战之处。由于涉及到不同模式的配置和管理，其配置过程相对复杂，需要网络管理员具备深入的网络架构知识和防火墙配置经验，进行精细的规划和设置。同时，不同模式之间的切换和协同工作可能会对设备的资源消耗产生一定影响，在高流量环境中，可能需要合理调整配置，以确保防火墙的性能稳定。但总体而言，对于那些网络结构复杂、需求多样的场景，混合模式的防火墙能够提供更灵活、更全面的安全解决方案。

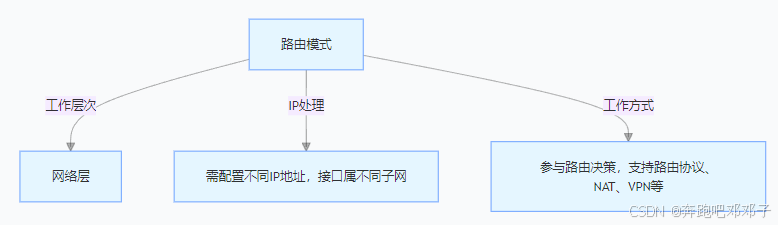

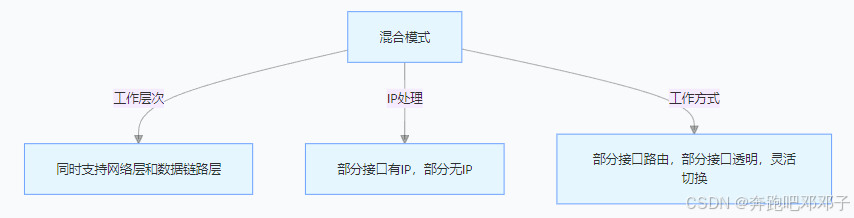

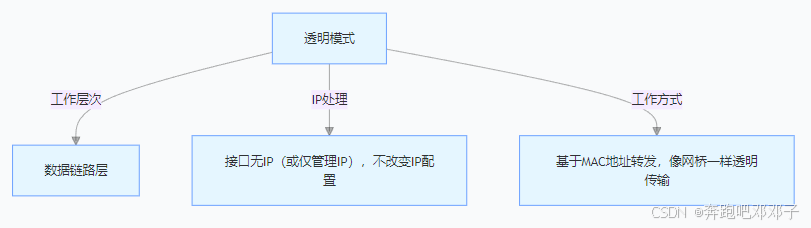

5.4 防火墙工作模式示意对比图
为了更直观地对比防火墙的三种工作模式，我们绘制如下示意对比图：
在这个对比图中，我们可以清晰地看到三种工作模式在工作层次、IP 处理以及工作方式上的显著区别。路由模式工作在网络层，通过配置不同 IP 地址参与路由决策；透明模式工作在数据链路层，基于 MAC 地址透明传输数据；混合模式则兼具两者特点，在不同接口上实现不同模式的灵活切换。通过这样的对比，有助于我们在实际应用中根据网络的具体需求，准确地选择合适的防火墙工作模式，构建高效、安全的网络防护体系。
六、防火墙的配置与管理
6.1 安全策略制定
安全策略是防火墙的核心灵魂，它就像是一本详细的 “门禁规则手册”，明确规定了哪些网络流量被允许通过，哪些将被无情拒绝，从而确保网络的安全稳定运行。制定安全策略时，需要紧密围绕网络的实际需求和既定的安全目标，进行全面而细致的考量。
在企业网络环境中，网络需求往往复杂多样。例如，企业可能有多个部门，每个部门对网络资源的访问需求各不相同。研发部门可能需要访问特定的代码仓库和测试服务器，以进行软件开发和测试工作；销售部门则主要需要访问客户关系管理系统（CRM）和电子邮件服务器，以便与客户进行沟通和业务洽谈；而财务部门则对财务数据服务器有着严格的访问权限要求，只有授权的人员才能进行数据的查询和操作。因此，安全策略需要根据这些不同部门的需求，精确地设置访问规则，确保每个部门的员工只能访问其工作所需的网络资源，防止因权限滥用而导致的数据泄露和安全事故。
从安全目标的角度来看，企业通常希望保护内部网络免受外部攻击，如黑客入侵、恶意软件传播等。同时，也要防止内部用户的非法访问和违规操作。例如，为了防止外部黑客通过互联网端口扫描来探测企业内部网络的漏洞，安全策略可以设置禁止外部未经授权的 IP 地址对企业内部网络的端口进行扫描操作。对于内部用户，为了防止员工在工作时间访问与工作无关的高风险网站，如赌博、色情网站等，安全策略可以限制员工只能访问经过企业认可的工作相关网站。
安全策略的具体规则设置涉及多个关键要素。首先是源 IP 地址和目的 IP 地址，这就好比快递包裹上的寄件人和收件人地址，通过明确规定允许或拒绝来自特定源 IP 地址的流量访问特定的目的 IP 地址，可以有效地控制网络访问的来源和去向。例如，企业可以设置策略，只允许内部员工的 IP 地址段访问企业内部的服务器，禁止外部未知 IP 地址的访问，从而保护企业内部服务器的安全。
源端口号和目的端口号也是重要的规则设置要素。端口号就像是网络服务的 “门牌号”，不同的网络服务使用不同的端口号。例如，HTTP 服务通常使用 80 端口，HTTPS 服务使用 443 端口，FTP 服务使用 20 和 21 端口等。通过对端口号的控制，可以精确地允许或拒绝特定的网络服务访问。例如，企业可以设置策略，只允许外部用户通过 80 端口（HTTP）和 443 端口（HTTPS）访问企业的 Web 服务器，提供对外的信息展示服务，而禁止其他端口的访问，减少潜在的安全风险。
协议类型同样不容忽视。常见的协议有 TCP、UDP、ICMP 等，不同的协议有着不同的用途和特点。TCP 协议是一种面向连接的可靠协议，常用于需要确保数据可靠传输的应用，如文件传输、电子邮件等；UDP 协议是一种无连接的协议，传输速度快但不保证数据的可靠性，常用于对实时性要求较高但对数据准确性要求相对较低的应用，如视频流、音频流等；ICMP 协议则主要用于网络设备之间的通信和错误报告。安全策略可以根据协议类型来制定规则，例如，为了防止 ICMP 洪水攻击，企业可以设置策略限制 ICMP 数据包的流量，确保网络的正常运行。
此外，安全策略还可以设置时间限制和用户身份验证等条件。时间限制就像是设置门禁的开放时间，例如，企业可以规定员工只能在工作时间（周一至周五的 9:00 - 18:00）访问互联网，其他时间则禁止访问，这样可以有效防止员工在非工作时间进行与工作无关的网络活动，提高工作效率，同时也减少了网络安全风险。用户身份验证则是通过验证用户的身份信息，如用户名和密码、数字证书等，来确保只有合法授权的用户才能访问特定的网络资源。例如，企业可以设置 VPN 访问策略，要求员工通过 VPN 连接到企业内部网络时，必须进行身份验证，只有验证通过的员工才能访问企业内部的敏感数据和资源，保护企业数据的安全。
6.2 性能指标关注
防火墙的性能指标是衡量其工作效率和能力的关键标准，直接影响着网络的整体运行质量和安全性。以下是几个重要的性能指标及其对防火墙性能的深远影响：
- 吞吐量：吞吐量就像是网络的 “交通流量承载能力”，指的是在不丢包的理想状态下，防火墙单位时间内能够成功处理并转发的数据包数量，通常以 Mbps（兆比特每秒）或 Gbps（吉比特每秒）为单位进行计量。较高的吞吐量意味着防火墙具备强大的数据包处理能力，能够快速地应对大量的网络流量，确保网络通信的高效畅通。在大型企业网络中，员工们同时进行文件下载、视频会议、数据传输等各种网络活动，产生的网络流量巨大。如果防火墙的吞吐量不足，就会像交通拥堵的路口一样，导致数据包处理延迟甚至丢失，严重影响员工的工作效率和网络体验。例如，一个企业的网络出口带宽为 1Gbps，而防火墙的吞吐量只有 500Mbps，那么当网络流量超过 500Mbps 时，就会出现数据包积压和丢包现象，导致网络速度变慢，员工在进行在线办公时可能会遇到视频卡顿、文件下载缓慢等问题。
- 延迟：延迟类似于交通中的 “通行时间”，是指数据包从进入防火墙的第一个比特开始计时，到最后一个比特从防火墙输出所经历的时间间隔，通常以毫秒（ms）为单位。较低的延迟对于保障网络的实时性至关重要，特别是在对时间敏感的应用场景中，如在线游戏、视频会议、实时金融交易等。在在线游戏中，玩家的操作指令需要实时传输到游戏服务器，服务器的响应也需要迅速返回给玩家。如果防火墙的延迟过高，玩家的操作指令就不能及时到达服务器，服务器的响应也会延迟返回，导致玩家在游戏中出现卡顿、掉帧等现象，严重影响游戏体验。同样，在视频会议中，延迟过高会导致声音和图像不同步，参会人员之间的沟通受到阻碍，降低会议的效率和质量。
- 丢包率：丢包率如同交通中的 “货物丢失率”，是指通过防火墙传送时所丢失的数据包数量占所发送数据包总数的比率。丢包率过高往往暗示着防火墙在处理网络流量时遭遇了资源瓶颈，无法有效地处理所有的数据包。这可能是由于防火墙的硬件性能不足，如 CPU 处理能力有限、内存容量不够，也可能是由于网络流量突发过大，超出了防火墙的承受能力。在数据传输过程中，如果丢包率过高，就会导致数据的完整性受到破坏，需要重新传输丢失的数据包，从而增加了网络的负担和传输时间。例如，在文件传输过程中，如果丢包率达到 10%，那么就意味着有 10% 的数据需要重新传输，这不仅会延长文件传输的时间，还可能导致文件传输失败。
- 并发连接数：并发连接数类似于一个大型商场同时接待顾客的最大数量，是指防火墙能够同时处理的点到点连接的最大数目。它充分反映了防火墙对多个连接的访问控制能力和连接状态跟踪能力。在企业网络中，众多员工同时访问互联网、内部服务器等资源，会产生大量的并发连接。如果防火墙的并发连接数不足，就会像商场容纳不下过多的顾客一样，导致部分连接请求无法得到及时处理，用户会遇到连接超时、无法访问等问题。例如，一个企业的防火墙并发连接数为 1000，而企业内部有 1500 名员工同时进行网络访问，就会有 500 名员工的连接请求无法得到处理，影响员工的正常工作。
- 每秒新建连接数：每秒新建连接数就像是商场每分钟能够接待新顾客的数量，是指在不丢包的情况下，防火墙每秒可以成功建立的最大连接数。该指标主要用于衡量防火墙在处理过程中对报文连接的处理速度。如果每秒新建连接数较低，在用户量较大的情况下，就容易造成防火墙处理能力急剧下降，用户会明显感觉到上网速度变慢。例如，在电商促销活动期间，大量用户同时访问电商网站进行购物，此时网站的防火墙需要快速建立与用户的连接。如果防火墙的每秒新建连接数不足，就会导致用户在访问网站时出现长时间的等待，甚至无法访问网站，影响用户的购物体验，也会给电商企业带来经济损失。
6.3 日志记录与分析
日志记录功能在防火墙的运行过程中扮演着举足轻重的角色，它就像是一本详细的 “网络活动日记”，忠实地记录着防火墙的每一次操作和网络活动的关键信息，对于监控网络活动、检测安全威胁以及故障排查都具有不可替代的重要性。
通过日志记录，网络管理员能够全面地监控网络活动的动态。日志中详细记录了源 IP 地址、目的 IP 地址、访问时间、访问端口、协议类型以及连接状态等关键信息。这些信息就像是网络活动的 “脚印”，通过对它们的分析，管理员可以清晰地了解到网络中各个设备的通信情况，包括哪些设备在何时与哪些外部或内部设备进行了通信，以及进行了何种类型的通信。例如，管理员可以通过日志查看企业内部员工的上网行为，了解他们访问了哪些网站，是否存在访问高风险网站或未经授权的网络资源的情况。同时，日志记录还可以帮助管理员监控网络流量的变化趋势，及时发现异常的流量波动，为网络资源的合理分配和优化提供有力的数据支持。
在检测安全威胁方面，日志记录更是发挥着关键作用。它就像是网络安全的 “侦察兵”，能够及时发现潜在的安全隐患。通过对日志数据的深入分析，管理员可以敏锐地察觉网络中的异常行为和攻击迹象。例如，如果日志中频繁出现来自某个 IP 地址的大量端口扫描行为，这很可能是黑客在试图探测企业网络的漏洞，寻找攻击机会。管理员可以根据这些线索，及时采取相应的安全措施，如阻止该 IP 地址的访问、加强网络安全防护等，从而有效地防范潜在的安全威胁。此外，对于一些已知的攻击模式，管理员可以通过设置日志分析规则，让系统自动识别并告警，提高安全检测的效率和及时性。
当网络出现故障时，日志记录又成为了故障排查的 “得力助手”。它为管理员提供了详细的故障信息，帮助管理员快速定位故障的根源。例如，当用户报告无法访问某个网络资源时，管理员可以通过查看防火墙的日志，了解在用户访问期间是否存在相关的访问拒绝记录，以及拒绝的原因是什么。如果日志显示是由于端口被封禁导致访问失败，管理员就可以根据实际情况，检查安全策略是否设置有误，或者是否存在误封禁的情况，从而及时解决问题，恢复网络的正常运行。
为了更好地发挥日志记录的作用，管理员需要定期对日志进行全面分析。这就像是定期检查 “网络活动日记”，从中发现潜在的问题和风险。在分析过程中，管理员可以采用多种方法和工具，如使用专业的日志分析软件，对海量的日志数据进行筛选、统计和关联分析，挖掘出其中有价值的信息。同时，管理员还可以根据分析结果，及时调整防火墙的安全策略，优化网络配置，不断提升网络的安全性和稳定性。

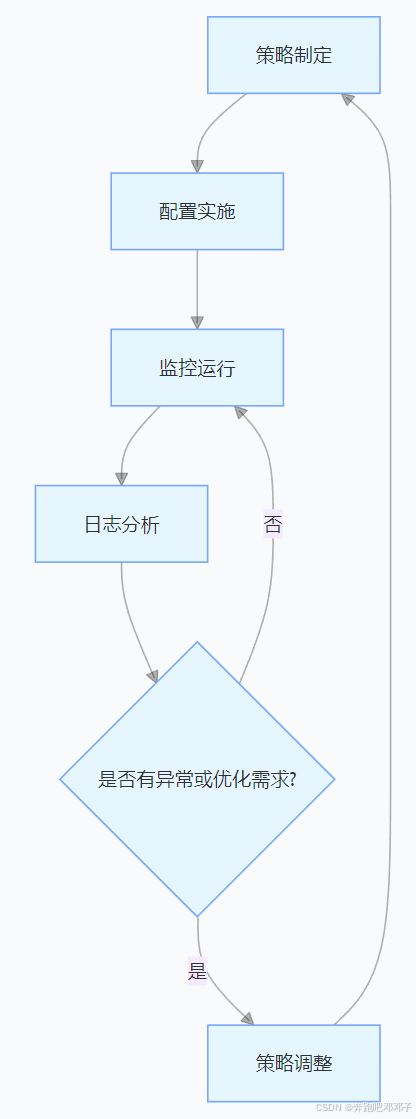

6.4 防火墙配置管理流程图
绘制防火墙配置管理流程图如下：
在这个流程图中，我们可以清晰地看到防火墙配置管理是一个闭环的过程。首先，根据网络需求和安全目标进行策略制定，这是防火墙配置管理的基础和核心。然后，将制定好的策略进行配置实施，使防火墙按照设定的规则运行。在防火墙运行过程中，持续监控其运行状态，收集网络活动数据。接着，对收集到的日志数据进行深入分析，判断是否存在异常情况或有进一步优化的需求。如果发现异常或有优化需求，就需要对策略进行调整，然后重新回到策略制定环节，再次进行策略的优化和完善；如果没有异常或优化需求，则继续监控运行，保持防火墙的稳定运行。通过这样的闭环管理流程，能够不断提升防火墙的安全性和性能，为网络提供更加可靠的安全保障。
七、总结
在软考中级网络工程师考试中，防火墙相关知识占据着举足轻重的地位。从基础概念到类型区分，从体系结构到安全区域与工作模式，再到配置管理，每一个知识点都紧密相连，共同构成了防火墙完整的知识体系。防火墙作为网络安全的关键屏障，能够有效地保护内部网络免受外部攻击，确保网络的稳定运行。掌握防火墙的知识，不仅是应对考试的必备技能，更是在实际网络工作中保障网络安全的重要基础。希望读者通过本文的学习，能够对防火墙有更深入的理解和认识，并在备考和实际工作中不断实践和探索，为构建安全可靠的网络环境贡献自己的力量。
