一、主要内容
通过UVC协议传输图像传感器的数据时，不同传感器的数据位宽、图像分辨率、帧率是不同的，需根据指定的配置参数修改FX3的固件，生成img文件，才能够匹配图像传感器数据传输的需求。
需要用到的工具：GPIF II、EZ USB Suit
本文参考了Cypress官方文档，在AN75779的FX3固件基础上进行修改。
AN75779对应的数据格式：数据位宽8bit，分辨率1280x720，图像比例16:9，帧率30fps
更改后的数据格式：数据位宽16bit，分辨率640x480，图像比例8:6，帧率30fps
其它参考内容：
UVC协议固件开发
USB3.0 Cypress FX3固件img文件定制操作
二、图像位宽修改

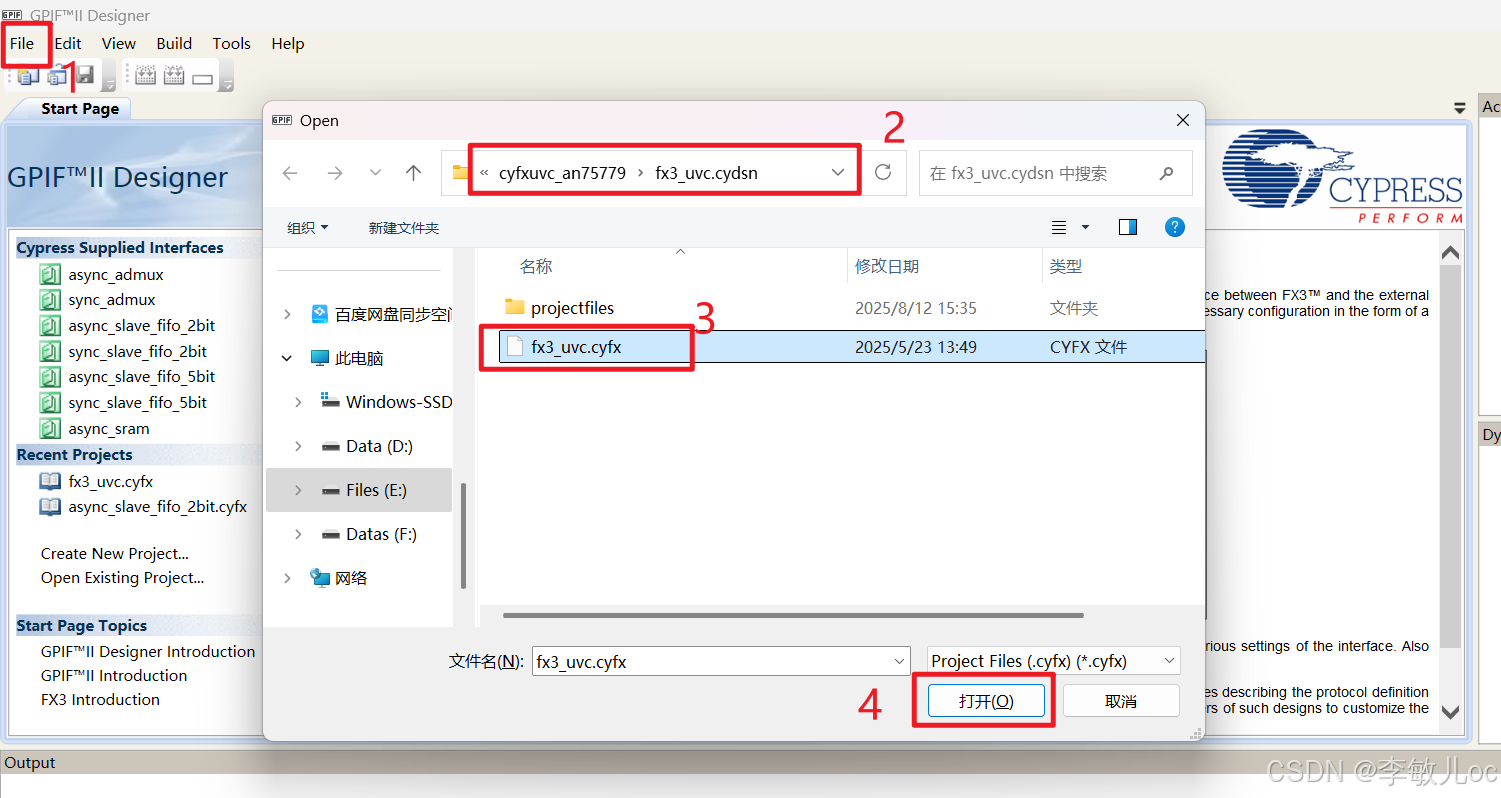

1.打开Cypress驱动默认安装的GPIF II Designer工具，选择File-Open Project，选择需要修改的工程目录下的fx3_uvc.cydsn/fx3_uvc.cyfx，打开该文件

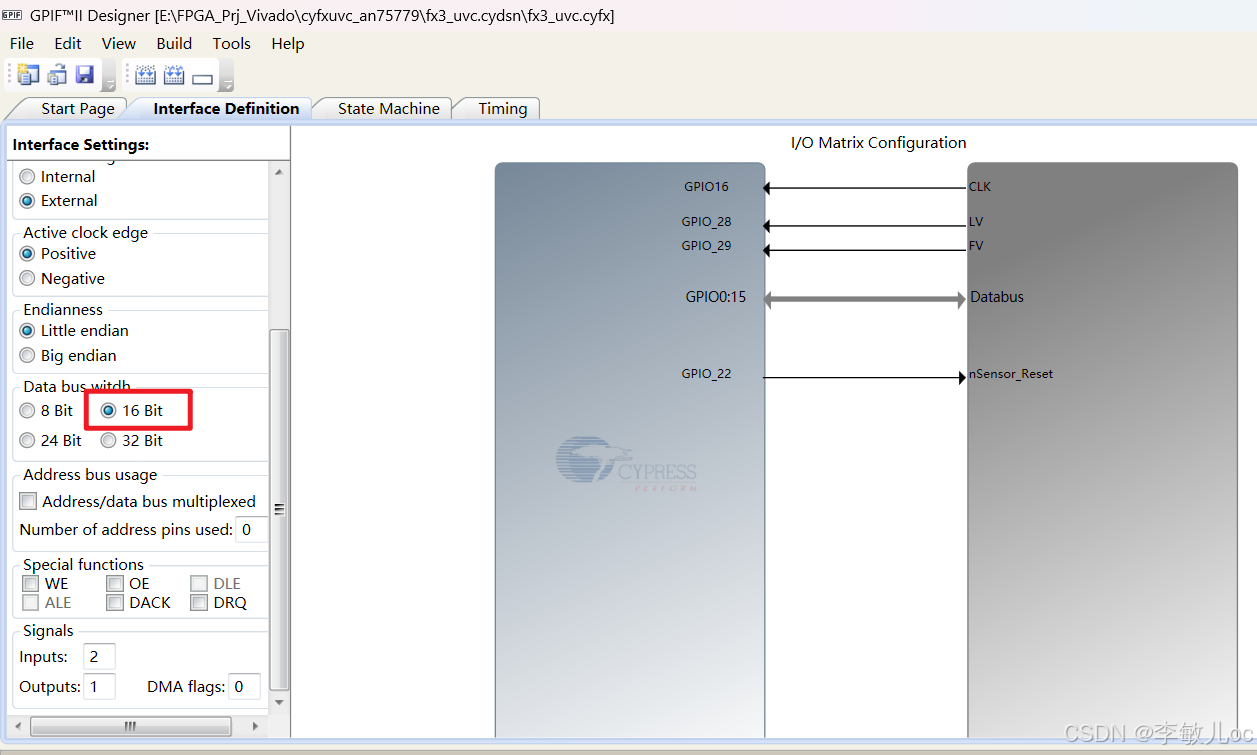

2.在Interface Definition（接口定义）选项卡中选择16 Bit选项，以用于Address/Data Bus Usage（地址/数据总
线的使用情况）设置。

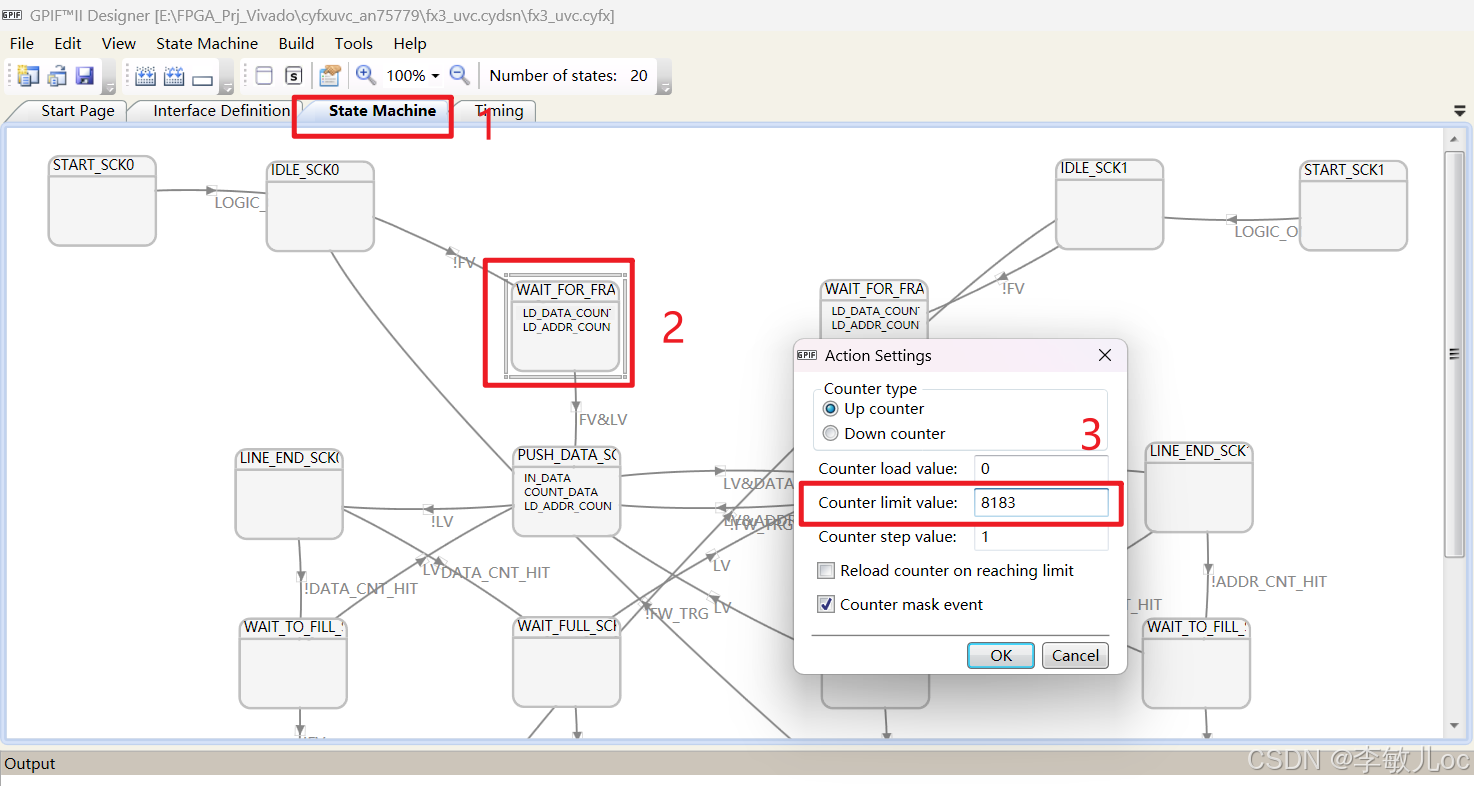

3.打开State Machine（状态机）选项卡。在状态机设计图中，双击WAIT_FOR_FRAME_START 状态中的 LD_DATA_COUNT 和LD_ADDR_COUNT操作。将计数器的限定值改为8183。
32bit数据对应4091，16bit对应8183，8bit对应16367

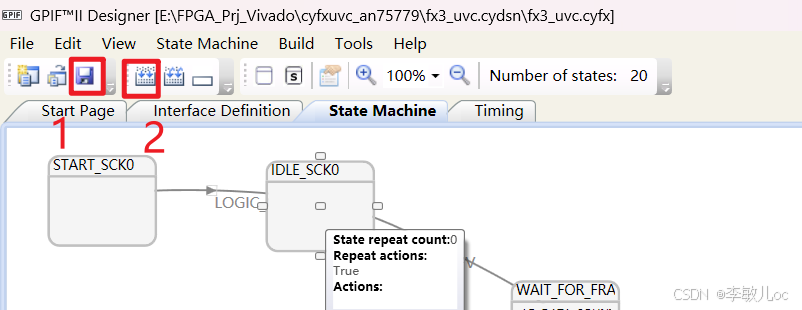

4.保存项目，编译项目。

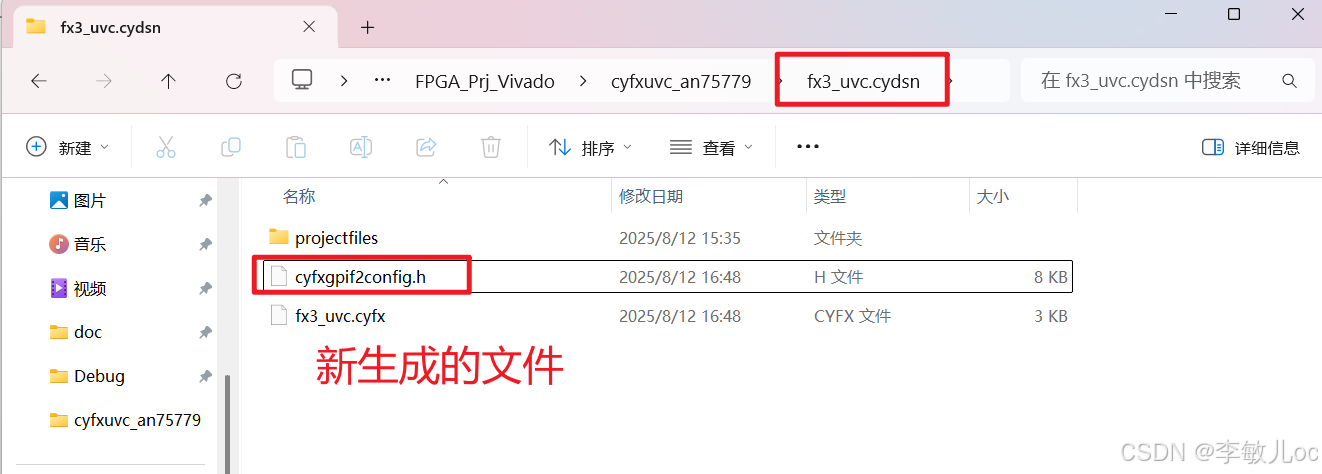

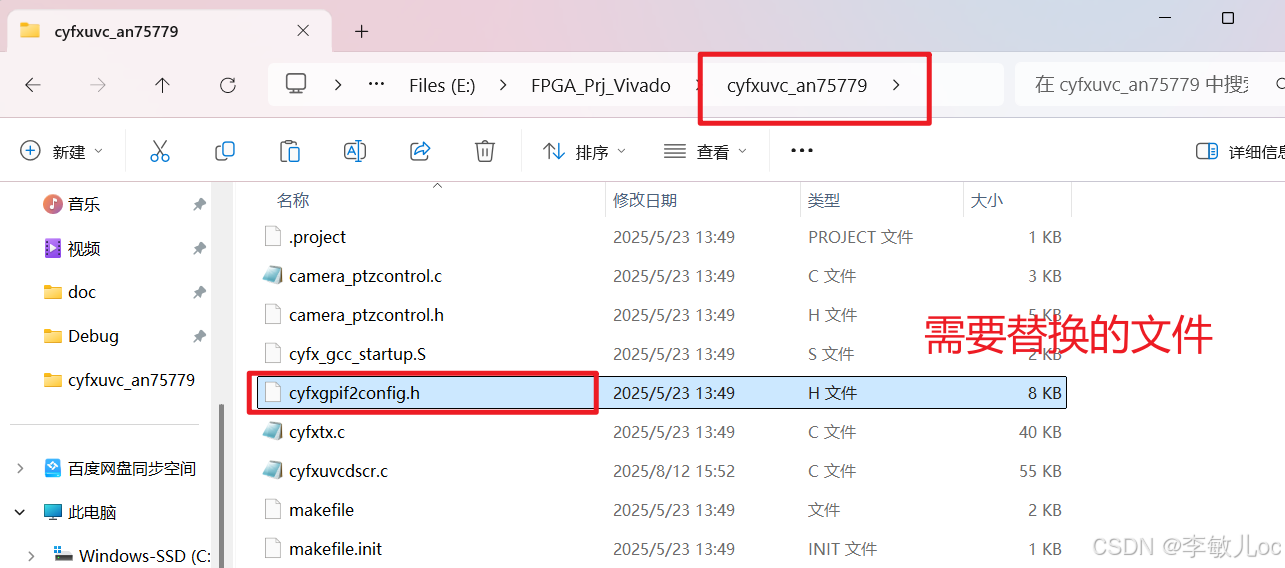

5.将fx3_uvc.cydsn文件夹中新生成的 cyfxgpif2config.h 头文件复制到固件的项目目录中，覆盖原有的cyfxgpif2config.h 文件。
三、图像分辨率和帧率修改

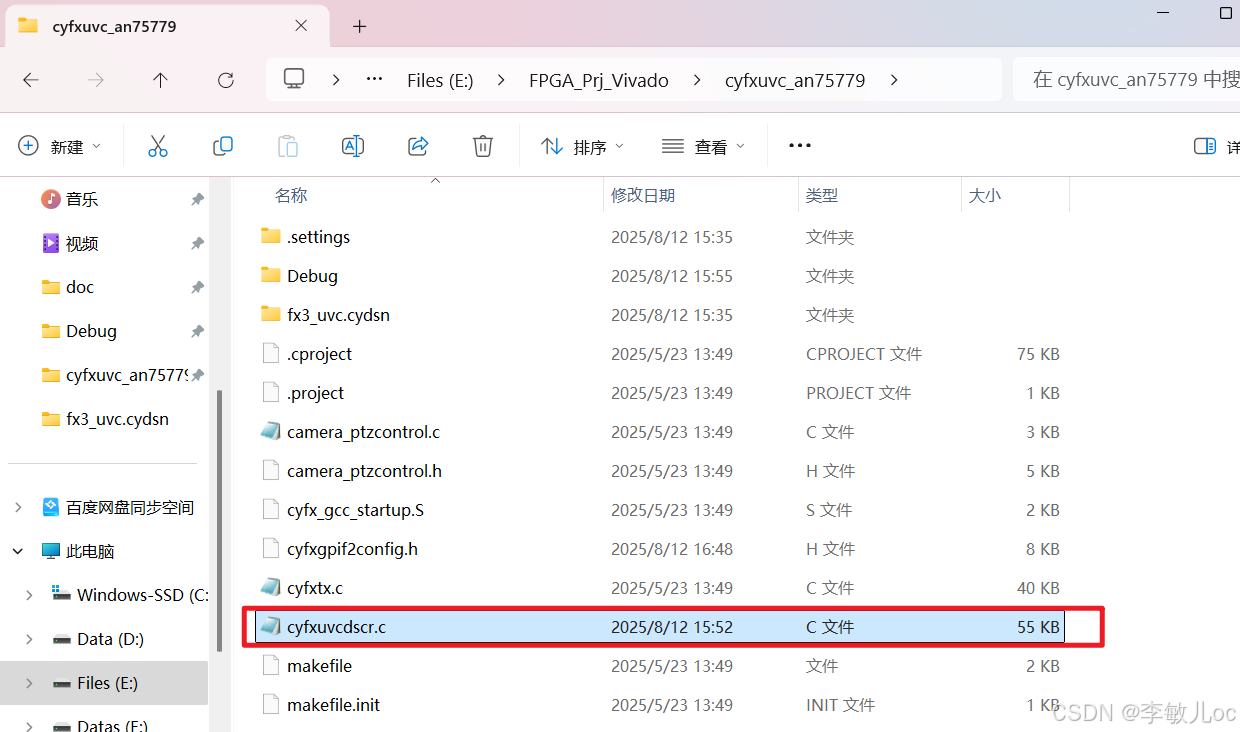

1.在固件的项目目录中找到cyfxuvcdscr.c文件

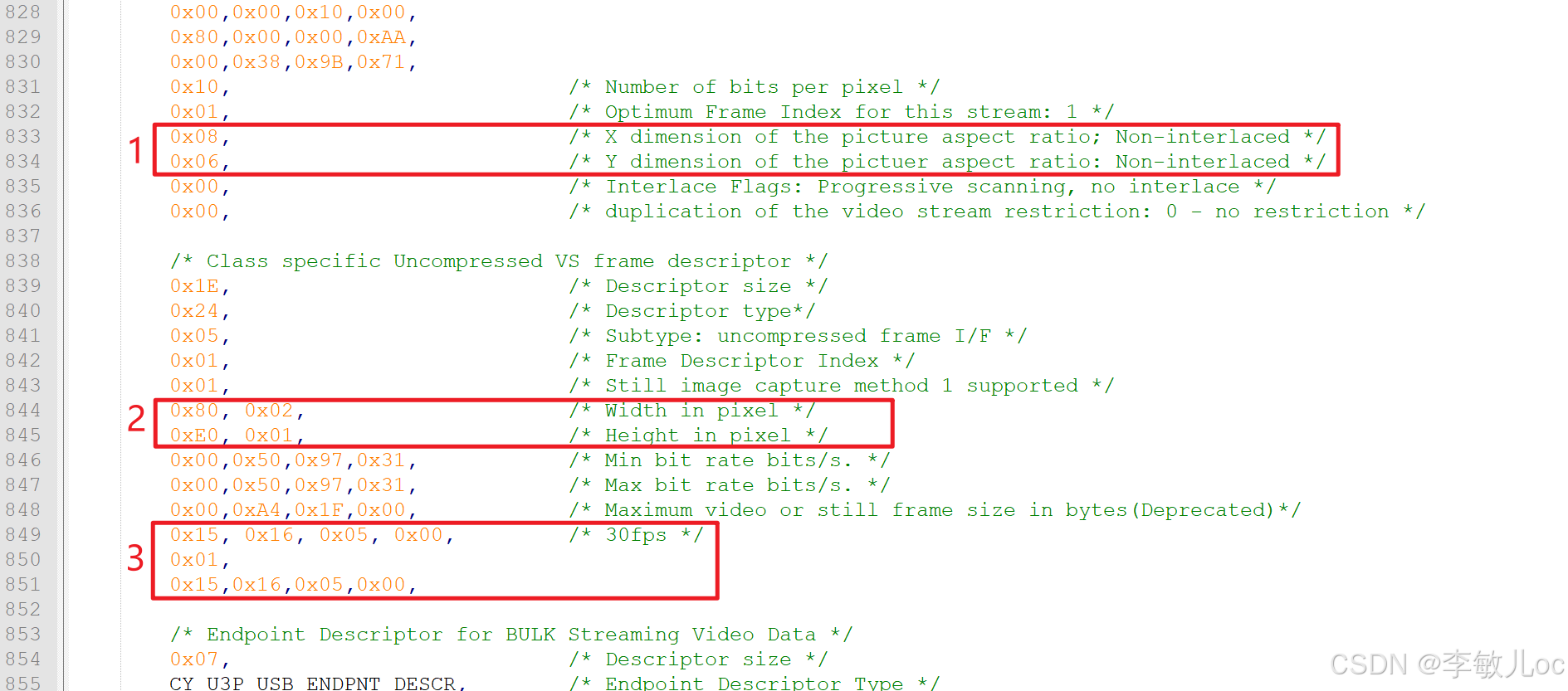

2.找到图中需要修改的位置。
第一部分是图像的比例，改成0x08和0x06。
第二部分是图像分辨率，640=0x280，480=0x1E0，注意UVC协议是先发低字节再发高字节，因此将0x80和0xE0写在前面。
第三部分是帧率，1/30fps=33.33ms=333333*100ns，333333对应的十六进制是51615，低字节在前，所以是15，16，05
四、img文件生成

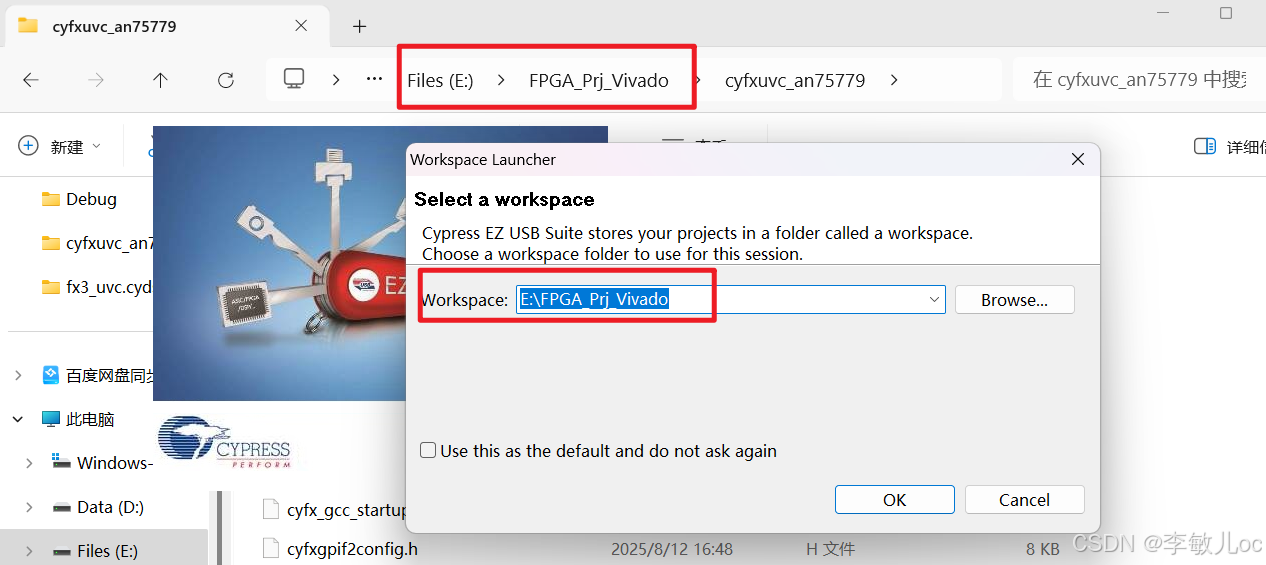

1.修改完上述配置之后，打开EZ USB Suit工具，路径选择固件项目所在的上一级目录

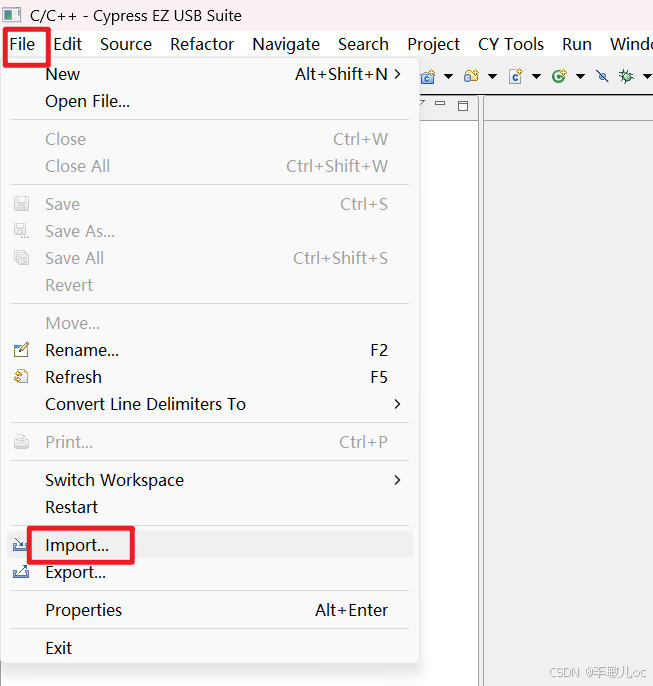

2.选择File–>Import

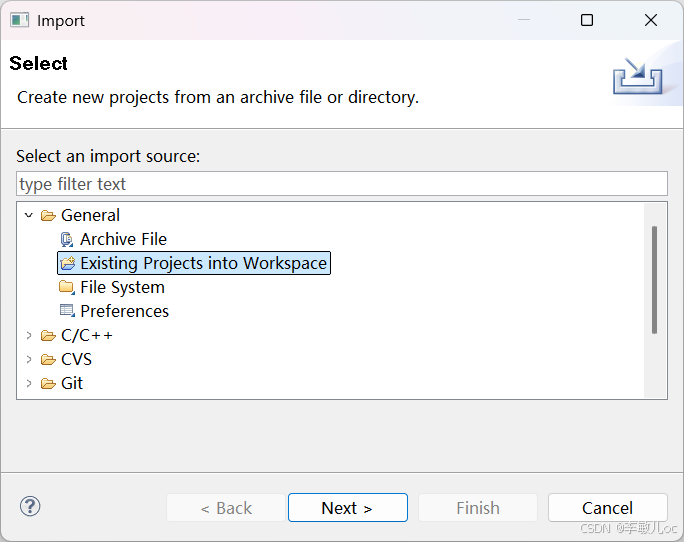

3.选择Existing Projects into Workspace

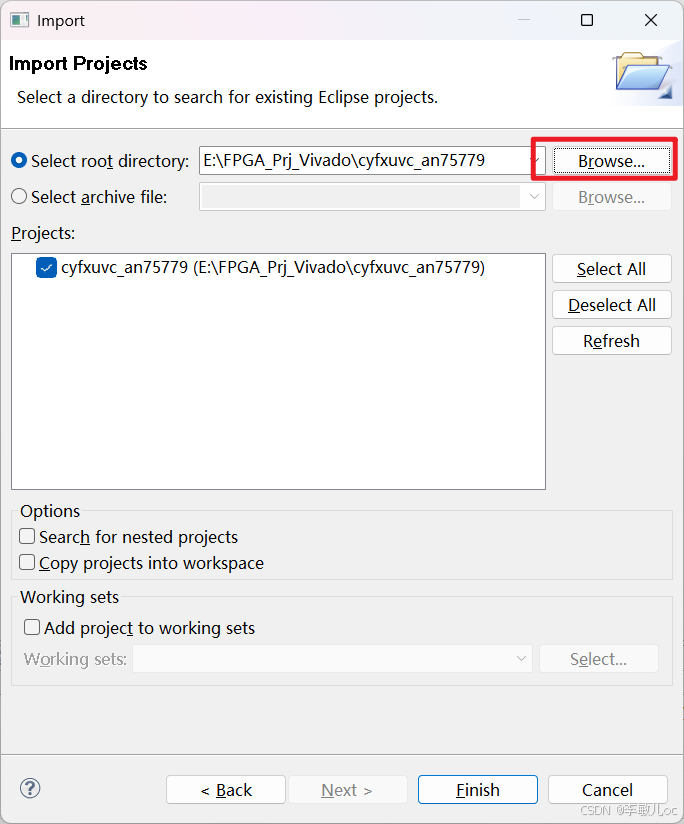

4.点击Brose，选择固件项目所在的目录，载入后选择Finish

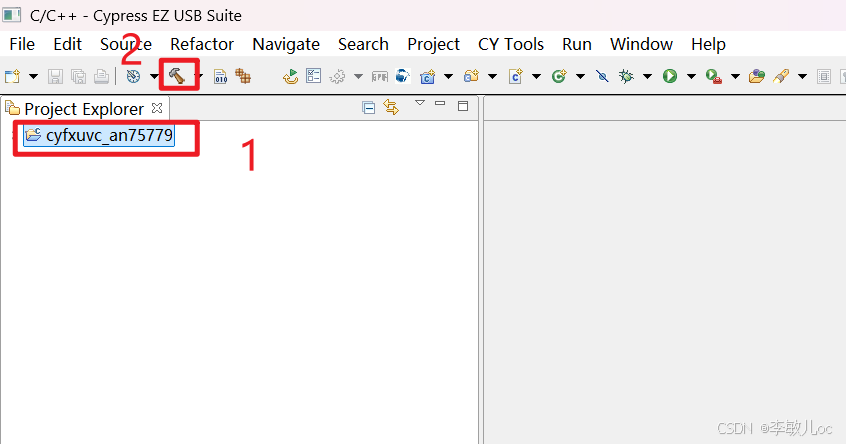

5.编译

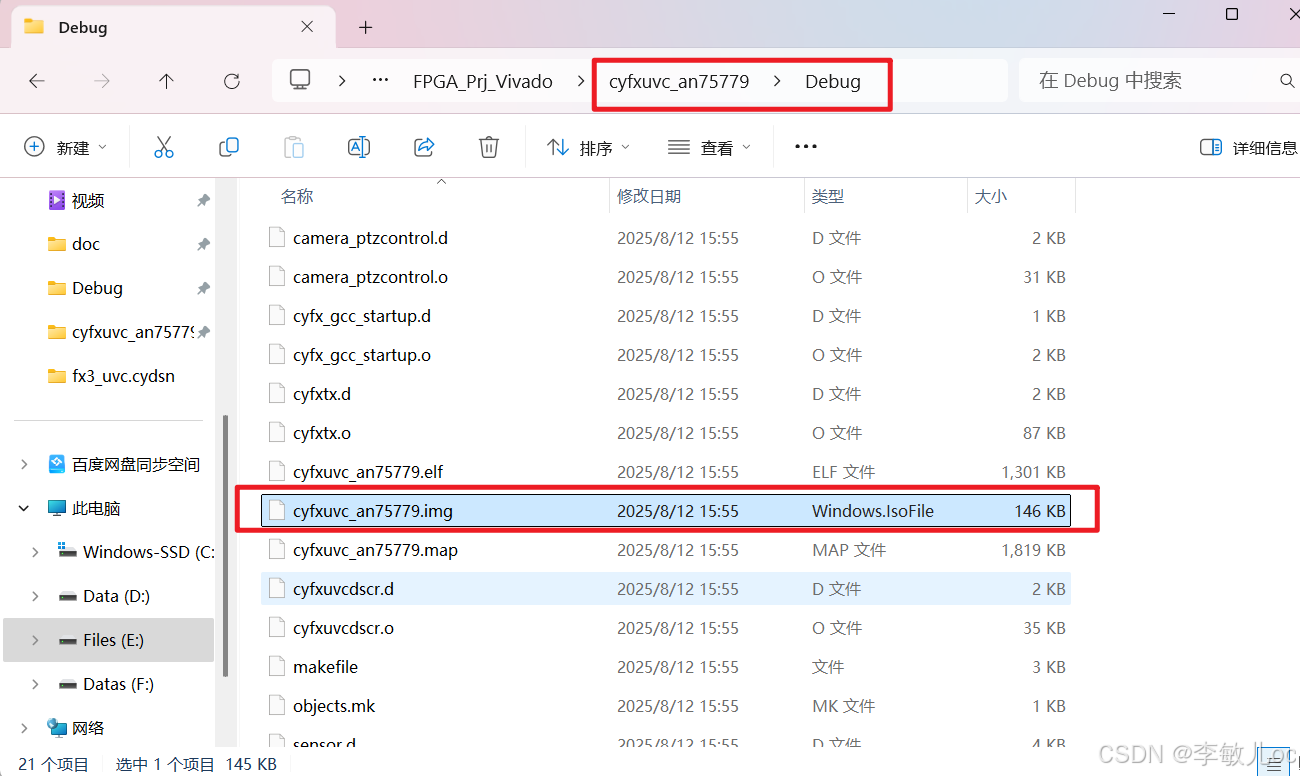

6.在Debug文件中生成了新的img镜像文件
五、测试结果

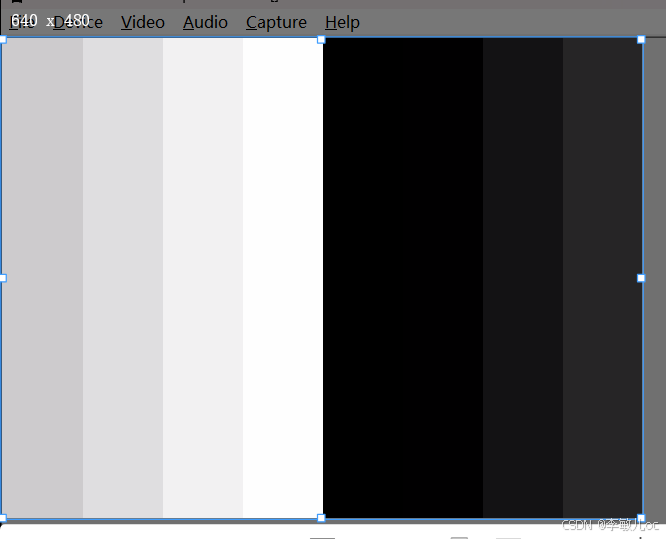

用FPGA生成一张分辨率为640x480的图片，测试FX3固件修改成功
