详细深入分析 Linux 文件系统和设备文件

1. 技术核心概念

1.1 技术定义

Linux 文件系统是操作系统用于组织、存储和访问数据的架构，包含：

层次化目录结构（树状组织）
元数据管理（权限、时间戳等）
物理存储到逻辑映射
设备抽象层（通过设备文件访问硬件）

设备文件（位于 /dev）是硬件设备的抽象接口，分为：

字符设备（c）：流式访问（如键盘、串口）
块设备（b）：块状访问（如硬盘、SSD）

1.2 核心基础概念

概念	说明	示例
Inode	存储文件元数据（权限、大小、时间戳），唯一标识符	`stat file.txt` 查看 inode
Dentry	目录项缓存，加速路径查找	内核维护的路径到 inode 映射
Superblock	文件系统全局信息（块大小、inode 总数等）	Ext4 超级块存储卷信息
VFS (Virtual File System)	内核抽象层，统一不同文件系统的接口	文件操作的系统调用入口
Page Cache	内存缓存，加速文件 I/O	`free -m` 查看缓存使用
Block Layer	管理块设备 I/O 请求，包含 I/O 调度器	CFQ、Deadline 调度算法

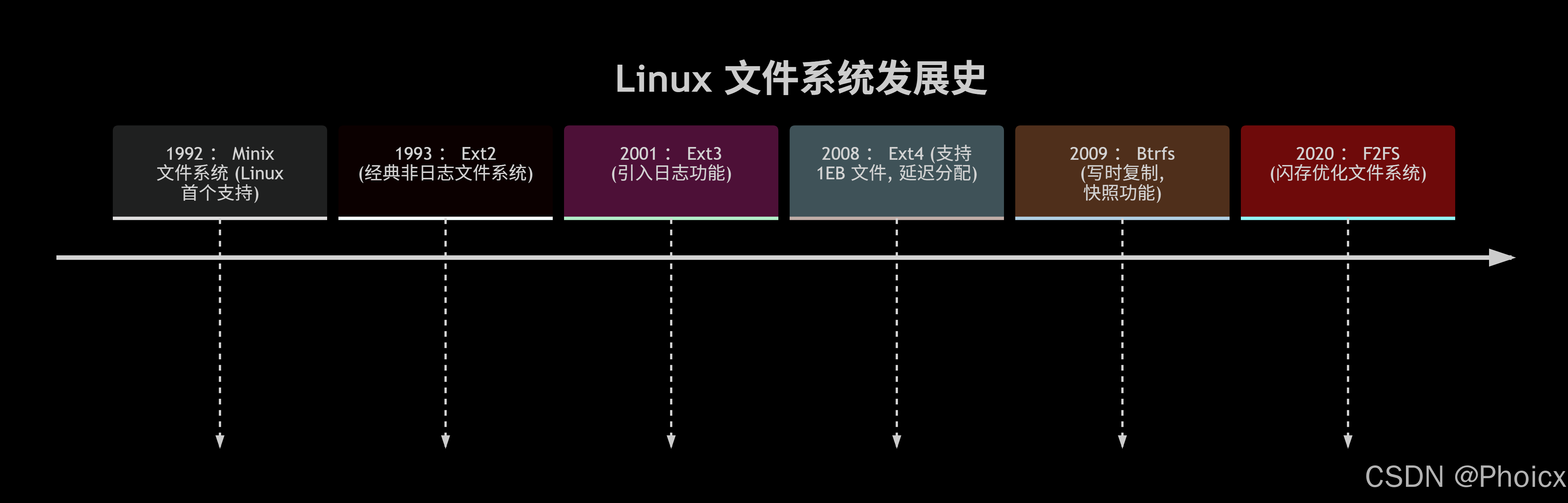

1.3 发展脉络

1.4 技术必要性

数据持久化：断电后数据不丢失
硬件抽象：统一访问不同存储介质（HDD/SSD/NVMe）
权限控制：通过 inode 实现精细权限管理
性能优化：Page Cache 减少磁盘 I/O
设备标准化：设备文件允许 read()/write() 操作硬件

2. 知识点逻辑框架

2.1 核心机制流程图

2.2 代码执行流程

2.3 系统交互架构

3. 核心数据结构和代码

3.1 关键数据结构

VFS 核心结构

// include/linux/fs.h
struct inode {
    umode_t i_mode;       // 文件类型和权限
    kdev_t i_rdev;        // 设备号
    struct file_operations *i_fop; // 文件操作函数
    // ...
};

struct file {
    struct path f_path;   // 路径信息
    loff_t f_pos;         // 当前文件偏移
    const struct file_operations *f_op; // 操作函数表
    // ...
};

struct file_operations {
    ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
    ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
    int (*open) (struct inode *, struct file *);
    // ...
};

设备驱动结构

// include/linux/cdev.h
struct cdev {
    struct kobject kobj;
    const struct file_operations *ops; // 设备操作函数
    dev_t dev;                         // 设备号
    // ...
};

// 块设备操作
struct block_device_operations {
    int (*open) (struct block_device *, fmode_t);
    void (*release) (struct gendisk *, fmode_t);
    int (*ioctl) (struct block_device *, fmode_t, unsigned, unsigned long);
    // ...
};

3.2 关键代码流程

块设备 I/O 提交

// fs/block_dev.c
ssize_t blkdev_write_iter(struct kiocb *iocb, struct iov_iter *from)
{
    struct bio *bio;
    // 1. 创建 BIO 请求
    bio = bio_alloc(GFP_KERNEL, nr_pages);

    // 2. 填充数据页
    bio_add_page(bio, page, len, offset);

    // 3. 设置回调函数
    bio->bi_end_io = end_bio;

    // 4. 提交到 Block Layer
    submit_bio(REQ_OP_WRITE | REQ_SYNC, bio);
}

字符设备注册

// 驱动初始化
static int __init mychardev_init(void)
{
    dev_t dev = MKDEV(MAJOR_NUM, 0);
    // 1. 申请设备号
    register_chrdev_region(dev, 1, "mychardev");

    // 2. 初始化 cdev 结构
    cdev_init(&my_cdev, &fops);

    // 3. 添加到内核
    cdev_add(&my_cdev, dev, 1);
}

4. 简单实例

字符设备驱动实现

#include <linux/module.h>
#include <linux/fs.h>

#define DEVICE_NAME "simple_char"
static int major;

static ssize_t simple_read(struct file *filp, char __user *buf,
                          size_t len, loff_t *off)
{
    const char *msg = "Hello from kernel!\n";
    size_t msg_len = strlen(msg);

    // 拷贝数据到用户空间
    if (copy_to_user(buf, msg, msg_len))
        return -EFAULT;

    return msg_len;
}

static struct file_operations fops = {
    .owner = THIS_MODULE,
    .read = simple_read,
};

static int __init simple_init(void)
{
    major = register_chrdev(0, DEVICE_NAME, &fops);
    printk(KERN_INFO "Char device registered with major=%d\n", major);
    return 0;
}

static void __exit simple_exit(void)
{
    unregister_chrdev(major, DEVICE_NAME);
}

module_init(simple_init);
module_exit(simple_exit);
MODULE_LICENSE("GPL");

用户空间测试程序

#include <fcntl.h>
#include <stdio.h>

int main() {
    char buf[256];
    int fd = open("/dev/simple_char", O_RDONLY);
    read(fd, buf, sizeof(buf));
    printf("Received: %s\n", buf);
    close(fd);
    return 0;
}

5. Debug 和常用工具

5.1 核心工具集

工具	用途	示例命令
`lsblk`	列出块设备信息	`lsblk -o NAME,SIZE,TYPE,MOUNTPOINT`
`blktrace`	块设备 I/O 跟踪	`blktrace -d /dev/sda -o trace`
`hdparm`	硬盘参数查看/调优	`hdparm -tT /dev/sda` (测速)
`debugfs`	Ext 文件系统交互调试	`debugfs /dev/sda1`
`lsof`	查看打开的文件	`lsof /mnt/data`
`strace`	跟踪系统调用	`strace -e file ls /dev`
`vfsstat`	实时 VFS 操作统计	`vfsstat 1 5` (每秒1次, 输出5次)

5.2 Debug 方法

文件系统损坏修复

# 卸载文件系统
umount /dev/sdb1

# 强制修复 Ext4
fsck -y /dev/sdb1

# XFS 修复
xfs_repair /dev/sdb1

设备驱动问题排查

查看内核日志：
```
dmesg | grep -i "error\|sda"
```

跟踪设备打开：

strace -e trace=open,ioctl dd if=/dev/sda bs=4k count=1

Page Cache 调优

# 清空 Page Cache (测试用)
sync; echo 1 > /proc/sys/vm/drop_caches

# 查看缓存统计
cat /proc/meminfo | grep -i "cache"

I/O 调度器调整

# 查看当前调度器
cat /sys/block/sda/queue/scheduler

# 切换为 deadline
echo deadline > /sys/block/sda/queue/scheduler

内存映射调试

# 查看文件页缓存
vmtouch -v /var/log/syslog

# 监控页缓存命中率
perf stat -e 'cache-references,cache-misses' ls -R /

总结

Linux 文件系统通过 VFS 抽象层统一接口，结合 Page Cache 优化性能，利用 Inode/Dentry 管理元数据。设备文件将硬件抽象为文件，通过设备号关联驱动。理解其架构需掌握：

数据流：用户空间 → VFS → 文件系统/驱动 → Block Layer → 硬件
核心结构：inode, file, dentry, cdev
调试工具链：blktrace/strace/debugfs 组合使用
