STC8 单片机驱动 I2C 屏幕:实现时间、日期与温湿度显示

在单片机项目中,“数据可视化” 是核心需求之一 —— 将时间、温湿度等关键信息实时显示在屏幕上,能让项目更具实用性。本文以STC8 系列单片机为核心,搭配 I2C 接口的 OLED 屏幕、RTC 实时时钟模块和温湿度传感器,手把手教你实现 “时间 + 日期 + 温湿度” 的一体化显示功能,从硬件选型到代码调试全程覆盖,新手也能轻松上手。

一、项目核心硬件清单(附选型理由)

STC8 系列单片机无硬件 I2C 外设,需通过软件模拟 I2C驱动外设,因此选择 I2C 接口的模块可减少引脚占用,简化接线。以下是经过实测的稳定硬件组合:

模块 推荐型号 关键参数 通信方式 选型理由
主控单片机 STC8A8K64U 8051 内核,64KB Flash - 性价比高,IO 口充足,支持 5V/3.3V 供电
I2C 显示屏幕 128x64 OLED(SSD1306) 0.96 英寸,对比度可调 I2C 功耗低、显示清晰,I2C 仅需 2 根线
实时时钟(RTC) PCF8563 精度 ±2ppm,支持掉电走时 I2C 无需单片机计时,时间稳定性远超软件延时
温湿度传感器 DHT11(入门)/SHT30(进阶) DHT11:±2℃精度;SHT30:±0.3℃ 单总线 / I2C DHT11 接线简单,SHT30 精度更高
辅助元件 4.7kΩ 上拉电阻(2 个) - - I2C 总线强制要求,保证通信稳定

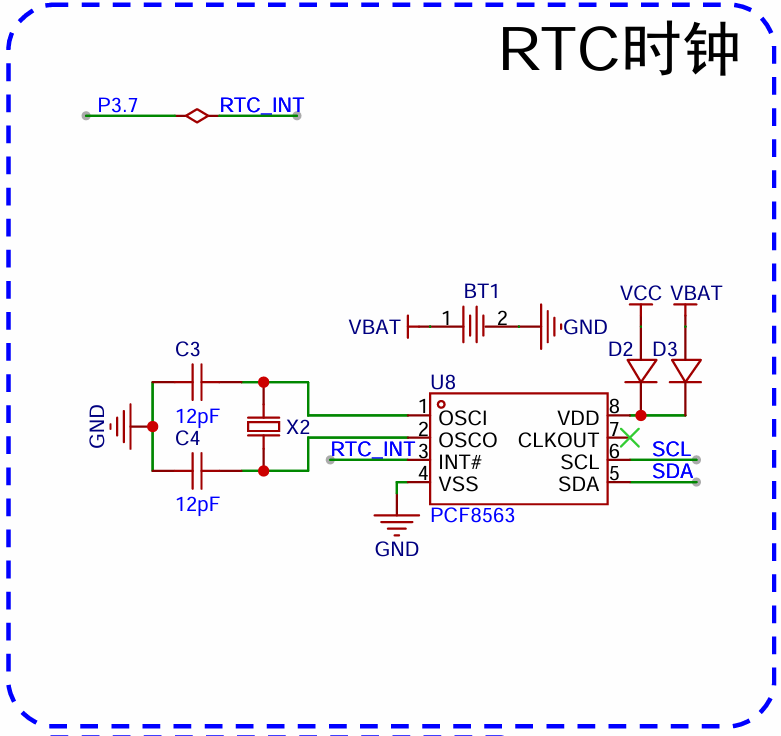

二、硬件接线图(关键!避免接错)

STC8 的 I2C 引脚需自定义(软件模拟),建议优先选择 P2 口(电平稳定),接线时需注意 “共地”—— 所有模块的 GND 必须连接到单片机的 GND,否则会因电平紊乱导致通信失败。
![在这里插入图片描述]Alt
在这里插入图片描述

三、软件核心逻辑:从驱动到显示

项目软件分为 “底层驱动” 和 “上层显示逻辑” 两部分,底层驱动是基础,需先确保各外设能正常通信,再整合数据显示。以下代码基于 Keil C51 开发环境编写,关键函数已标注注释。

1. 第一步:实现通用 I2C 驱动(复用核心)

STC8 无硬件 I2C,需用软件模拟 I2C 时序(起始、停止、发送、接收),该驱动可同时供 OLED 和 DS3231 使用,避免重复代码。

代码文件:I2C.h(头文件,定义引脚和函数声明)
#ifndef	__I2C_H
#define	__I2C_H

#include	"config.h"

//========================================================================
//                               I2C设置
//========================================================================

#define		I2C_Function(n)	(n==0?(I2CCFG &= ~0x80):(I2CCFG |= 0x80))	//0:禁止 I2C 功能;1:使能 I2C 功能
#define		I2C_ENABLE()	I2CCFG |= 0x80		/* 使能 I2C 功能 */
#define		I2C_DISABLE()	I2CCFG &= ~0x80		/* 禁止 I2C 功能 */
#define		I2C_Master()	I2CCFG |=  0x40		/* 1: 设为主机	*/
#define		I2C_Slave()		I2CCFG &= ~0x40		/* 0: 设为从机	*/
#define		I2C_SetSpeed(n)	I2CCFG = (I2CCFG & ~0x3f) | (n & 0x3f)	/* 总线速度=Fosc/2/(Speed*2+4) */

#define		I2C_WDTA_EN()		I2CMSAUX |= 0x01		/* 使能自动发送 */
#define		I2C_WDTA_DIS()	I2CMSAUX &= ~0x01		/* 禁止自动发送 */

#define		I2C_ESTAI_EN(n)		I2CSLCR = (I2CSLCR & ~0x40) | (n << 6)		/* 使能从机接收START信号中断 */
#define		I2C_ERXI_EN(n)		I2CSLCR = (I2CSLCR & ~0x20) | (n << 5)		/* 使能从机接收1字节数据中断 */
#define		I2C_ETXI_EN(n)		I2CSLCR = (I2CSLCR & ~0x10) | (n << 4)		/* 使能从机发送1字节数据中断 */
#define		I2C_ESTOI_EN(n)		I2CSLCR = (I2CSLCR & ~0x08) | (n << 3)		/* 使能从机接收STOP信号中断 */
#define		I2C_SLRET()				I2CSLCR |= 0x01			/* 复位从机模式 */

#define		I2C_Address(n)	I2CSLADR = (I2CSLADR & 0x01) | (n << 1)	/* 从机地址 */
#define		I2C_MATCH_EN()	I2CSLADR &= ~0x01	/* 使能从机地址比较功能,只接受相匹配地址 */
#define		I2C_MATCH_DIS()	I2CSLADR |= 0x01	/* 禁止从机地址比较功能,接受所有设备地址 */

//========================================================================
//                              定义声明
//========================================================================

#define DEV_ADDR    0xA0    //从机设备写地址

#define	I2C_BUF_LENTH	8

#define		I2C_ESTAI					0x40		/* 从机接收START信号中断 */
#define		I2C_ERXI					0x20		/* 从机接收1字节数据中断 */
#define		I2C_ETXI					0x10		/* 从机发送1字节数据中断 */
#define		I2C_ESTOI					0x08		/* 从机接收STOP信号中断 */

typedef struct
{
	u8	I2C_Speed;				//总线速度=Fosc/2/(Speed*2+4),      0~63
	u8	I2C_Enable;				//I2C功能使能,   ENABLE, DISABLE
	u8	I2C_Mode;					//主从模式选择,  I2C_Mode_Master,I2C_Mode_Slave
	u8	I2C_MS_WDTA;				//主机使能自动发送,  ENABLE, DISABLE

	u8	I2C_SL_ADR;				//从机设备地址,  0~127
	u8	I2C_SL_MA;				//从机设备地址比较使能,  ENABLE, DISABLE
} I2C_InitTypeDef;

typedef struct
{
	u8	isma;				//MEMORY ADDRESS 接收判断标志
	u8	isda;				//DEVICE ADDRESS 接收判断标志
	u8	addr;				//ADDRESS 缓存
} I2C_IsrTypeDef;


extern u8 xdata I2C_Buffer[I2C_BUF_LENTH];
extern bit DisplayFlag;

void I2C_Init(I2C_InitTypeDef *I2Cx);
void I2C_WriteNbyte(u8 dev_addr, u8 mem_addr, u8 *p, u8 number);
void I2C_ReadNbyte(u8 dev_addr, u8 mem_addr, u8 *p, u8 number);
u8 Get_MSBusy_Status(void);
void SendCmdData(u8 cmd, u8 dat);

#endif


代码文件:I2C.c(驱动实现,关键时序)
#include	"I2C.h"

u8 xdata I2C_Buffer[I2C_BUF_LENTH];

//========================================================================
// 函数: void I2C_Init(I2C_InitTypeDef *I2Cx)
// 描述: I2C初始化程序.
// 参数: I2Cx: 结构参数,请参考I2C.h里的定义.
// 返回: none.
// 版本: V1.0, 2012-11-22
//========================================================================
void I2C_Init(I2C_InitTypeDef *I2Cx)
{
	if(I2Cx->I2C_Mode == I2C_Mode_Master)
	{
		I2C_Master();			//设为主机
		I2CMSST = 0x00;		//清除I2C主机状态寄存器
		I2C_SetSpeed(I2Cx->I2C_Speed);
		if(I2Cx->I2C_MS_WDTA == ENABLE)		I2C_WDTA_EN();	//使能自动发送
		else									I2C_WDTA_DIS();	//禁止自动发送
	}
	else
	{
		I2C_Slave();	//设为从机
		I2CSLST = 0x00;		//清除I2C从机状态寄存器
		I2C_Address(I2Cx->I2C_SL_ADR);
		if(I2Cx->I2C_SL_MA == ENABLE)		I2C_MATCH_EN();	//从机地址比较功能,只接受相匹配地址
		else									I2C_MATCH_DIS();	//禁止从机地址比较功能,接受所有设备地址
	}

	I2C_Function(I2Cx->I2C_Enable);
}

//========================================================================
// 函数: u8	Get_MSBusy_Status (void)
// 描述: 获取主机忙碌状态.
// 参数: none.
// 返回: 主机忙碌状态.
// 版本: V1.0, 2012-11-22
//========================================================================
u8 Get_MSBusy_Status(void)
{
	return (I2CMSST & 0x80);
}

//========================================================================
// 函数: void	Wait (void)
// 描述: 等待主机模式I2C控制器执行完成I2CMSCR.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2012-11-22
//========================================================================
void Wait()
{
	while (!(I2CMSST & 0x40));
	I2CMSST &= ~0x40;
}

//========================================================================
// 函数: void Start (void)
// 描述: I2C总线起始函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2020-09-15
//========================================================================
void Start()
{
	I2CMSCR = 0x01;                         //发送START命令
	Wait();
}

//========================================================================
// 函数: void SendData (char dat)
// 描述: I2C发送一个字节数据函数.
// 参数: 发送的数据.
// 返回: none.
// 版本: V1.0, 2020-09-15
//========================================================================
void SendData(char dat)
{
	I2CTXD = dat;                           //写数据到数据缓冲区
	I2CMSCR = 0x02;                         //发送SEND命令
	Wait();
}

//========================================================================
// 函数: void RecvACK (void)
// 描述: I2C获取ACK函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2020-09-15
//========================================================================
void RecvACK()
{
	I2CMSCR = 0x03;                         //发送读ACK命令
	Wait();
}

//========================================================================
// 函数: char RecvData (void)
// 描述: I2C读取一个字节数据函数.
// 参数: none.
// 返回: 读取数据.
// 版本: V1.0, 2020-09-15
//========================================================================
char RecvData()
{
	I2CMSCR = 0x04;                         //发送RECV命令
	Wait();
	return I2CRXD;
}

//========================================================================
// 函数: void SendACK (void)
// 描述: I2C发送ACK函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2020-09-15
//========================================================================
void SendACK()
{
	I2CMSST = 0x00;                         //设置ACK信号
	I2CMSCR = 0x05;                         //发送ACK命令
	Wait();
}

//========================================================================
// 函数: void SendNAK (void)
// 描述: I2C发送NAK函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2020-09-15
//========================================================================
void SendNAK()
{
	I2CMSST = 0x01;                         //设置NAK信号
	I2CMSCR = 0x05;                         //发送ACK命令
	Wait();
}

//========================================================================
// 函数: void Stop (void)
// 描述: I2C总线停止函数.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2020-09-15
//========================================================================
void Stop()
{
	I2CMSCR = 0x06;                         //发送STOP命令
	Wait();
}

//========================================================================
// 函数: void SendCmdData (u8 cmd, u8 dat)
// 描述: I2C发送一个字节数据函数.
// 参数: 命令/数据.
// 返回: none.
// 版本: V1.0, 2020-09-15
//========================================================================
void SendCmdData(u8 cmd, u8 dat)
{
	I2CTXD = dat;                           //写数据到数据缓冲区
	I2CMSCR = cmd;                          //设置命令
	Wait();
}

//========================================================================
// 函数: void I2C_WriteNbyte(u8 dev_addr, u8 mem_addr, u8 *p, u8 number)
// 描述: I2C写入数据函数.
// 参数: dev_addr: 设备地址, mem_addr: 存储地址, *p写入数据存储位置, number写入数据个数.
// 返回: none.
// 版本: V1.0, 2020-09-15
//========================================================================
void I2C_WriteNbyte(u8 dev_addr, u8 mem_addr, u8 *p, u8 number)  /*  DeviceAddress,WordAddress,First Data Address,Byte lenth   */
{
	Start();                                //发送起始命令
	SendData(dev_addr);                     //发送设备地址+写命令
	RecvACK();
	SendData(mem_addr);                     //发送存储地址
	RecvACK();
	do
	{
		SendData(*p++);
		RecvACK();
	}
	while(--number);
	Stop();                                 //发送停止命令
}

//========================================================================
// 函数: void I2C_ReadNbyte(u8 dev_addr, u8 mem_addr, u8 *p, u8 number)
// 描述: I2C读取数据函数.
// 参数: dev_addr: 设备地址, mem_addr: 存储地址, *p读取数据存储位置, number读取数据个数.
// 返回: none.
// 版本: V1.0, 2020-09-15
//========================================================================
void I2C_ReadNbyte(u8 dev_addr, u8 mem_addr, u8 *p, u8 number)   /*  DeviceAddress,WordAddress,First Data Address,Byte lenth   */
{
	Start();                                //发送起始命令
	SendData(dev_addr);                     //发送设备地址+写命令
	RecvACK();
	SendData(mem_addr);                     //发送存储地址
	RecvACK();
	Start();                                //发送起始命令
	SendData(dev_addr|1);                   //发送设备地址+读命令
	RecvACK();
	do
	{
		*p = RecvData();
		p++;
		if(number != 1) SendACK();          //send ACK
	}
	while(--number);
	SendNAK();                              //send no ACK
	Stop();                                 //发送停止命令
}

2. 第二步:驱动关键外设(OLED+PCF8563+DHT11)

(1)OLED 屏幕驱动(PCF8563.h)

实现屏幕初始化、显示字符串 / 数字等基础功能,重点是 “固定显示区域”(避免全屏刷新导致闪烁)。

代码文件:PCF8563.h(关键函数声明)
#ifndef __PCF8563_H__
#define __PCF8563_H__

#include	"GPIO.h"
#include    "NVIC.h"
#include    "Switch.h"
#include	"I2C.h"

// 设备地址
#define		PCF8563_DEV_ADDR		0xa2
// 存储地址(寄存器地址): 时间(秒)存储地址
#define		PCF8563_REG_SECOND		0x02

// 10进制数转BCD数:十位取出左移4位 + 个位 (得到BCD数)
#define WRITE_BCD(val) 	((val / 10) << 4) + (val % 10)
// BCD数转10进制数:将高4位乘以10 + 低四位 (得到10进制数)
#define READ_BCD(val) 	(val >> 4) * 10 + (val & 0x0F)

// ======================时间日期
typedef struct {
	u16 year;
	u8 month;
	u8 day;
	u8 weekday;
	u8 hour;
	u8 minute;
	u8 second;
} Clock_t;

// PCF8563初始化
void PCF8563_init();

// 设置时间
void PCF8563_set_clock(Clock_t temp);

// 获取时间
void PCF8563_get_clock(Clock_t *temp);

//=============================闹钟
typedef struct {
    // 设置分\时\天\周,如果为-1,禁用此项
    char minute ;
    char hour ;
    char day ;
    char weekday;
} Alarm_t;

// 设置闹钟
void PCF8563_set_alarm(Alarm_t alarm);
// 启用闹钟
void PCF8563_enable_alarm();
// 禁用闹钟Alarm
void PCF8563_disable_alarm();
// 清理闹钟标记
void PCF8563_alarm_clear_flag();


//=============================定时器
// 国产芯片的HZ1有问题,不要使用,建议使用HZ64
typedef enum { HZ4096 = 0, HZ64 = 1, HZ1 = 2, HZ1_60 = 3} TimerFreq;

// 启动定时器
void PCF8563_enable_timer();
// 禁用定时器
void PCF8563_disable_timer();
// 清除定时器标志位
void PCF8563_clear_timer();
// 设置定时器,参数1:时钟频率 参数2:倒计时计算值,时间为:参数2/参数1
void PCF8563_set_timer(TimerFreq freq, u8 countdown);

// 闹钟中断处理函数,需要用户定义此函数
void PCF8563_on_alarm();
// 定时器中断处理函数,需要用户定义此函数
void PCF8563_on_timer();


#endif
(2)PCF8563RTC 驱动(获取时间 / 日期)

PCF8563的时间 / 日期存储在 0x00-0x06 寄存器中,需通过 I2C 读写这些寄存器,注意 “BCD 码转换”(寄存器值为 BCD 码,需转为十进制才能显示)。

代码片段:PCF8563.c(读取时间核心函数)
#include "PCF8563.h"

// GPIO
static void GPIO_config(void) {
    GPIO_InitTypeDef	GPIO_InitStructure;		//结构定义

    // P32 P33 开漏输出
    GPIO_InitStructure.Pin  = GPIO_Pin_2 | GPIO_Pin_3;		//指定要初始化的IO,
    GPIO_InitStructure.Mode = GPIO_OUT_OD;	//指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
    GPIO_Inilize(GPIO_P3, &GPIO_InitStructure);//初始化

    // INT3: P37   准双向口
    GPIO_InitStructure.Pin  = GPIO_Pin_7;		//指定要初始化的IO,
    GPIO_InitStructure.Mode = GPIO_PullUp;	//指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
    GPIO_Inilize(GPIO_P3, &GPIO_InitStructure);//初始化

}

/****************  I2C初始化函数 *****************/
static void	I2C_config(void)
{
    I2C_InitTypeDef		I2C_InitStructure;

    I2C_InitStructure.I2C_Mode      = I2C_Mode_Master;	//主从选择   I2C_Mode_Master, I2C_Mode_Slave
    I2C_InitStructure.I2C_Enable    = ENABLE;			//I2C功能使能,   ENABLE, DISABLE
    I2C_InitStructure.I2C_MS_WDTA   = DISABLE;			//主机使能自动发送,  ENABLE, DISABLE
    I2C_InitStructure.I2C_Speed     = 13;				//总线速度=Fosc/2/(Speed*2+4),      0~63
    // 400k, 24M => 13
    /*
      总线速度=Fosc/2/(Speed*2+4),      0~63
      400 k  = =24 M/2/(Speed*2+4)
      400 000 = 24 000 000 / 2 / (Speed*2+4)
    */
    I2C_Init(&I2C_InitStructure);
    NVIC_I2C_Init(I2C_Mode_Master,DISABLE,Priority_0);	//主从模式, I2C_Mode_Master, I2C_Mode_Slave; 中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3

    I2C_SW(I2C_P33_P32);					//I2C_P14_P15,I2C_P24_P25,I2C_P33_P32
}
// PCF8563初始化
void PCF8563_init() {
    // 一定要
    EAXSFR();		/* 扩展寄存器访问使能 */

    GPIO_config();
    I2C_config();
}
// 设置时间
void PCF8563_set_clock(Clock_t temp) {
    u8 p[7], C;
    //              8  4  2  1  8421码
    // 7  6  5  4   3  2  1  0  位置,从右往左算
    // y  y  y  y   x  x  x  x  内容占位
    // 秒的寄存器地址为: 0x02
    // 秒p[0]:  第0~3位记录个位,第4~6位记录十位
    p[0] =  WRITE_BCD(temp.second);
    // 分p[1]: 第0~3位,保存个数,第4到6位,保存十位
    p[1] =  WRITE_BCD(temp.minute);
    // 时p[2]:第0~3位,保存个数,第4到5位,保存十位
    p[2] =  WRITE_BCD(temp.hour);
    // 日p[3]:第0~3位,保存个数,第4到5位,保存十位
    p[3] =  WRITE_BCD(temp.day);
    // 周p[4]:第0~2位,保存个数
    p[4] =  temp.weekday;
    // 月_世纪p[5]:  第0~3位记录个位,第4位记录十位,第7位为0,世纪数为20xx,为1,世纪数为21xx
    C = temp.year >= 2100 ? 1 : 0;  // 第7位为0,世纪数为20xx,为1,世纪数为21xx
    p[5] =   WRITE_BCD(temp.month) + (C << 7);
    // 年p[6]:第0~3位,保存个数,第4到7位,保存十位
    // 2024   取出 24 中  2 和 4
    // p[6] =  (year % 10) + ((year % 100 / 10) << 4);
    p[6] = WRITE_BCD(temp.year % 100);

    // 写
    // I2C_WriteNbyte(0xa2, 0x02, &p[0], 7);
    I2C_WriteNbyte(PCF8563_DEV_ADDR, PCF8563_REG_SECOND, p, 7);
}

// 获取时间
void PCF8563_get_clock(Clock_t *temp) {
    u8 p[7], C;
    // 读
    I2C_ReadNbyte(PCF8563_DEV_ADDR, PCF8563_REG_SECOND, p, 7);

    //              8  4  2  1  8421码
    // 7  6  5  4   3  2  1  0  位置,从右往左算
    // y  y  y  y   x  x  x  x  内容占位
    // 秒的寄存器地址为: 0x02
    // 秒p[0]:  第0~3位记录个位,第4~6位记录十位
    temp->second = READ_BCD(p[0]);
    // 分p[1]: 第0~3位,保存个数,第4到6位,保存十位
    temp->minute = READ_BCD(p[1]);
    // 时p[2]:第0~3位,保存个数,第4到5位,保存十位
    temp->hour = READ_BCD(p[2]);
    // 日p[3]:第0~3位,保存个数,第4到5位,保存十位
    temp->day = READ_BCD(p[3]);
    // 周p[4]:第0~2位,保存个数
    temp->weekday = p[4];
    // 月_世纪p[5] C:  第0~3位记录个位,第4位记录十位,第7位为0,世纪数为20xx,为1,世纪数为21xx
    // 取出最高位
    C =  p[5] >> 7;
    // p[5] 第7位置0
    p[5] &= ~(1 << 7);
    temp->month = READ_BCD(p[5]);
    // 年p[6]:第0~3位,保存个数,第4到7位,保存十位
    temp->year = READ_BCD(p[6]) + (C == 0 ? 2000 : 2100);

}
//=============================闹钟
// 设置闹钟
void PCF8563_set_alarm(Alarm_t alarm) {
    u8 p[4];

    // 默认第7位为0,默认启动的
    // 分p[0]: 第0~3位,记录个数, 第4~6位记录十位, 第7位:置0启动, 置1禁用
    if (alarm.minute == -1) {
        p[0] = (1 << 7); // 禁用    1 << 7 ===> 0x80
    } else {
        p[0] =  WRITE_BCD(alarm.minute);
    }

    // 时p[1]: 第0~3位,记录个数, 第4~5位记录十位, 第7位:置0启动, 置1禁用
    p[1] =  alarm.hour == -1 ? 0x80 : WRITE_BCD(alarm.hour);
    // 日p[2]: 第0~3位,记录个数, 第4~5位记录十位, 第7位:置0启动, 置1禁用
    p[2] =   alarm.day == -1 ? 0x80 : WRITE_BCD(alarm.day);
    // 周p[3]: 第0~2位,记录个数, 第7位:置0启动, 置1禁用
    p[3] =  alarm.weekday == -1 ? 0x80 : alarm.weekday ;

    // 写数据
    I2C_WriteNbyte(PCF8563_DEV_ADDR, 0x09, p, 4);

}


// 启用闹钟
void PCF8563_enable_alarm() {
    u8 cfg;
    //===================2.2 闹钟开启 寄存器地址 0x01
    //a) 读原来的配置(不要乱改配置,只改自己的位,其它维持不变)
    I2C_ReadNbyte(0xa2, 0x01, &cfg,  1);
    //b) 在原来配置的基础上,清除标志位  第3位:置0清除标志位,置1维持不变
    cfg &= ~(1 << 3);
    //c) 在原来配置基础上,启动闹钟,第1位:置0禁用,置1启动
    cfg |= (1 << 1);  // 置1启动
    //d) 重新写入配置
    I2C_WriteNbyte(PCF8563_DEV_ADDR, 0x01, &cfg, 1);

}

// 禁用闹钟Alarm
void PCF8563_disable_alarm() {
    u8 cfg;
    //===================2.2 闹钟开启 寄存器地址 0x01
    //a) 读原来的配置(不要乱改配置,只改自己的位,其它维持不变)
    I2C_ReadNbyte(0xa2, 0x01, &cfg,  1);
    //b) 在原来配置的基础上,清除标志位  第3位:置0清除标志位,置1维持不变
    cfg &= ~(1 << 3);
    //c) 在原来配置基础上,启动闹钟,第1位:置0禁用,置1启动
    cfg &= ~(1 << 1); // 置0禁用
    //d) 重新写入配置
    I2C_WriteNbyte(PCF8563_DEV_ADDR, 0x01, &cfg, 1);
}
// 清理闹钟标记
void PCF8563_alarm_clear_flag() {
    u8 cfg;
    //===================寄存器地址 0x01
    //a) 读原来的配置(不要乱改配置,只改自己的位,其它维持不变)
    I2C_ReadNbyte(PCF8563_DEV_ADDR, 0x01, &cfg,  1);
    //b) 在原来配置的基础上,清除标志位  第3位:置0清除标志位,置1维持不变
    cfg &= ~(1 << 3);
    //c) 重新写入配置
    I2C_WriteNbyte(PCF8563_DEV_ADDR, 0x01, &cfg, 1);
}


//=============================定时器
// 启动定时器
void PCF8563_enable_timer() {
    u8 cfg;
    //============2 定时器开启  寄存器地址 0x01
    //a) 读原来的配置(不要乱改配置,只改自己的位,其它维持不变)
    I2C_ReadNbyte(PCF8563_DEV_ADDR, 0x01, &cfg, 1);
    //b) 在原来配置的基础上,清除标志位,第2位:置0清除标志位,置1维持不变
    cfg &= ~(1 << 2);
    //c) 在原来配置基础上,启动定时器,第0位:置0禁用,置1启用
    cfg |= (1 << 0);   // 第0位:置1启用
    //d) 重新写入配置
    I2C_WriteNbyte(PCF8563_DEV_ADDR, 0x01, &cfg, 1);

}

// 禁用定时器
void PCF8563_disable_timer() {
    u8 cfg;
    //============2 定时器  寄存器地址 0x01
    //a) 读原来的配置(不要乱改配置,只改自己的位,其它维持不变)
    I2C_ReadNbyte(PCF8563_DEV_ADDR, 0x01, &cfg, 1);
    //b) 在原来配置的基础上,清除标志位,第2位:置0清除标志位,置1维持不变
    cfg &= ~(1 << 2);
    //c) 在原来配置基础上,启动定时器,第0位:置0禁用,置1启用
    cfg &= ~(1 << 0);   // 第0位:置0禁用
    //d) 重新写入配置
    I2C_WriteNbyte(PCF8563_DEV_ADDR, 0x01, &cfg, 1);
}

// 清除定时器标志位
void PCF8563_clear_timer() {
    u8 cfg;
    //a) 读原来的配置(不要乱改配置,只改自己的位,其它维持不变)
    I2C_ReadNbyte(PCF8563_DEV_ADDR, 0x01, &cfg, 1);
    //b) 在原来配置的基础上,清除标志位,第2位:置0清除标志位,置1维持不变
    cfg &= ~(1 << 2);
    //c) 重新写入配置
    I2C_WriteNbyte(PCF8563_DEV_ADDR, 0x01, &cfg, 1);
}

// 设置定时器,参数1:时钟频率 参数2:倒计时计算值,时间为:参数2/参数1
void PCF8563_set_timer(TimerFreq freq, u8 countdown) {
    u8 p[2];

    //============1 定时器设置 寄存器地址 0x0e
    //a) 时钟频率
    // 0x00: 4.096 khz   0x01: 64 hz  0x02: 1hz(咱们芯片用不了)  0x03: 1/60 hz
    // 第7位为0,定时器禁用,第七位为1,定时器启用
    p[0] = freq + (1 << 7);
    //b) 计数值(0~255) ===》时间为: 计数值/时钟频率
    p[1] = countdown;
    // 写
    I2C_WriteNbyte(PCF8563_DEV_ADDR, 0x0e, p, 2);
}

// INT3 中断回调函数
void exti_int3_call() {

    u8 cfg;
    //寄存器地址 0x01
    //a) 读原来的配置(不要乱改配置,只改自己的位,其它维持不变)
    I2C_ReadNbyte(0xa2, 0x01, &cfg,  1);

    // 闹钟第1位和第3位为1,说明是闹钟触发了中断
    if ((cfg & 0x02) && (cfg & 0x08)) {
        PCF8563_on_alarm(); // 调用

        // 清除标志位后,闹钟,才能重复使用
        PCF8563_alarm_clear_flag();

    }

    if ((cfg & 0x01) && (cfg & 0x04)) {  // 定时器第0位和第2位为1,说明是定时器触发了中断
       PCF8563_on_timer(); // 调用

        //============定时器清除标志位,才能重复  寄存器地址 0x01
        PCF8563_clear_timer();
    }

}

(3)DHT11 温湿度驱动(单总线)

DHT11 对时序要求严格,需精确控制 “拉低总线→等待响应→读取 40 位数据” 的过程,建议用_nop_()微调延时。

代码片段:DHT11.h(读取温湿度)

注意:由于DHT11.c里面有使用printf,所以,main函数一定要配置串口打印

#ifndef __DHT11_H__
#define __DHT11_H__

#include "GPIO.h"
#include "delay.h"

// 注意:由于DHT11.c里面有使用printf,所以,main函数一定要配置串口打印

#define DHT		P46	// DHT11引脚

void DHT11_init();
// 返回-1:获取数据失败, 返回0:获取数据成功
char DHT11_get_humidity_temperature(int *humidity, float *temperature);

#endif
代码片段:DHT11.c(读取温湿度)
#include "DHT11.h"

#define wait_level_change(level, min, max, desc)  { cnt = 0;  \
        do { cnt++; Delay1us(); } while (DHT == level); \
        if (cnt < min || cnt > max) { printf("%s err cnt = %d\n", desc, (int)cnt); return -1;}   }



// XDATA内存模型 NOP5()  DATA内存模型 NOP10()
void Delay1us(void) {
    NOP5();
}

// GPIO
static void GPIO_config(void) {
    GPIO_InitTypeDef	GPIO_InitStructure;		//结构定义

    // P46
    GPIO_InitStructure.Pin  = GPIO_Pin_6;		//指定要初始化的IO,
    GPIO_InitStructure.Mode = GPIO_PullUp;	//指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
    GPIO_Inilize(GPIO_P4, &GPIO_InitStructure);//初始化
}

void DHT11_init() {
   GPIO_config();
}

// 返回-1:获取数据失败, 返回0:获取数据成功
char DHT11_get_humidity_temperature(int *humidity, float *temperature) {
    u16 cnt = 0;
    u8 num = 0;
    char i, j;
    u8 dat[5] = {0};

    // printf("start\n");
    // 1. 主机(stc8h) 拉低  18ms ~ 30ms
    DHT = 0;
    delay_ms(20);
    DHT = 1;
    // 2. 主机释放总时间 10us ~ 35us
    cnt = 0;
    do {
        cnt++;
        Delay1us();
    } while(DHT == 1 && cnt < 50);
    if (cnt < 10 || cnt > 35) {
        printf("%s err cnt = %d\n", "主机释放总时间", (int)cnt);
        return -1;
    }
    // 3. 响应低电平时间 78us ~ 88us
    wait_level_change(0, 78, 88, "响应低电平时间");
    // 4. 响应高电平时间 80us ~ 92us
    wait_level_change(1, 80, 92, "响应高电平时间");
    // 5. 收到主机起始信号后,传感器一次性从数据总线(SDA)串出40位数据,高位先出
    // 40位数据,1字节8位,需要5个字节
    for (i = 0; i < 5; i++)  {
        for (j = 0; j < 8; j++)  {
            // 5.1 信号低电平时间 50us ~ 58us
            wait_level_change(0, 45, 58, "信号低电平时间");
            // 5.2 真正的0、1数据 23us ~74 us
            // 信号0 高电平时间  23us ~ 27us
            // 信号1 高电平时间  68us ~ 74us
            // wait_level_change(1, 23, 74, "真正的数据");

			cnt = 0;
            do {
                Delay1us();
                cnt++;
            } while (DHT == 1);


            dat[i] <<= 1;
            if (cnt >= 68) {
                dat[i] |= 0x01;
            }
        }
    }
    // 6. 数据校验
    // 湿度高 8 位    湿度低 8 位        温度高 8 位    温度低 8 位    校验位
    // dat[0]           dat[1]            dat[2]         dat[3]        dat[4]
    // 6.1 校验位=湿度高位+湿度低位+温度高位+温度低位
    if (dat[4] != (dat[0]    +      dat[1]    +       dat[2]    +    dat[3] )) {
        printf("校验失败\n");
        return - 1;
    }
    // 6.2 湿度高位为湿度整数部分数据,湿度低位为湿度小数部分数据,其中湿度小数部分为 0
    *humidity = (int)dat[0];
    //printf("湿度: %d %%\n", (int)dat[0]);
    // 6.3 温度高位为温度整数部分数据,温度低位为温度小数部分数据(1位小数点)
    // 且温度低位 Bit8 (最高位) 为 1 则表示负温度,否则为正温度
    *temperature = dat[2] + (dat[3] & 0x7f) * 0.1;
    if (dat[3] & 0x80) {
        *temperature = -(*temperature);
    }
    //printf("温度: %.1f °\n", t);

    return 0;
}

3. 第三步:主函数整合(数据采集 + 显示)

主函数逻辑很简单:初始化外设→循环采集数据→格式化显示,重点是 “定时刷新”(1 秒刷新一次,避免屏幕闪烁)。

代码文件:main.c(核心逻辑)
#include    "config.h"
#include    "oled.h"
#include    "bmp.h"
#include    "GPIO.h"
#include    "UART.h"
#include    "NVIC.h"
#include    "Switch.h"
#include    "Delay.h"
#include    "PCF8563.h"
#include	"Exti.h"
#include    "DHT11.h" // 注意:由于DHT11.c里面有使用printf,所以,main函数一定要配置串口打印
// GPIO
void GPIO_config(void) {


    GPIO_InitTypeDef	GPIO_InitStructure;		//结构定义
    // UART1: P30   P31   准双向口
    GPIO_InitStructure.Pin  = GPIO_Pin_0 | GPIO_Pin_1;		//指定要初始化的IO,
    GPIO_InitStructure.Mode = GPIO_PullUp;	//指定IO的输入或输出方式,GPIO_PullUp,GPIO_HighZ,GPIO_OUT_OD,GPIO_OUT_PP
    GPIO_Inilize(GPIO_P3, &GPIO_InitStructure);//初始化

    // P32 P33 开漏输出
    P3_MODE_OUT_OD(GPIO_Pin_2 | GPIO_Pin_3);
}

// 串口配置的函数定义
void UART_config(void) {
    // >>> 记得添加 NVIC.c, UART.c, UART_Isr.c <<<
    //   结构体类型      变量
    COMx_InitDefine		a;					//结构定义
    a.UART_Mode      = UART_8bit_BRTx;	//模式, UART_ShiftRight,UART_8bit_BRTx,UART_9bit,UART_9bit_BRTx
    a.UART_BRT_Use   = BRT_Timer1;			//选择波特率发生器, BRT_Timer1, BRT_Timer2 (注意: 串口2固定使用BRT_Timer2)
    a.UART_BaudRate  = 115200ul;			//波特率, 一般 110 ~ 115200
    a.UART_RxEnable  = ENABLE;				//接收允许,   ENABLE或DISABLE
    a.BaudRateDouble = DISABLE;			//波特率加倍, ENABLE或DISABLE
    UART_Configuration(UART1, &a);		//初始化串口1 UART1,UART2,UART3,UART4

    NVIC_UART1_Init(ENABLE,Priority_1);		//中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
    UART1_SW(UART1_SW_P30_P31);		// 引脚选择, UART1_SW_P30_P31,UART1_SW_P36_P37,UART1_SW_P16_P17,UART1_SW_P43_P44
}

/******************** INT配置 ********************/
void	Exti_config(void)
{
    EXTI_InitTypeDef	Exti_InitStructure;							//结构定义
    // INT3
    Exti_InitStructure.EXTI_Mode      = EXT_MODE_RiseFall;//中断模式,   EXT_MODE_RiseFall,EXT_MODE_Fall
    Ext_Inilize(EXT_INT3,&Exti_InitStructure);				//初始化
    NVIC_INT3_Init(ENABLE,Priority_0);		//中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
}

// PCF8563_on_alarm和PCF8563_on_timer一定要定义,除非把函数调用注释

// 闹钟中断处理函数
void PCF8563_on_alarm() {

}

// 定时器中断处理函数
void PCF8563_on_timer() {

}

void main() {
    Clock_t clk;
    u8 buf[30];
    char res;
    float t;
    int h;

    // PCF8563初始化
    PCF8563_init();

    // 调用函数
    GPIO_config();
    UART_config();
    Exti_config(); // 中断
    DHT11_init();

    OLED_Init();//初始化OLED
    OLED_ColorTurn(0);//0正常显示,1 反色显示
    OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示

    // 串口,要使用到中断,需要打开开关、
    EA = 1;

    //==================================写时间日期
    clk.year = 2025;
    clk.month = 4;
    clk.day = 21;
    // 0  星期天  1 星期一   6 星期六
    clk.weekday = 0; // 星期几  (0~6范围)
    clk.hour = 23;
    clk.minute = 58;
    clk.second = 55;
    PCF8563_set_clock(clk);   // 设置时间

    while(1) {
        PCF8563_get_clock(&clk);  // 获取时间
        sprintf(buf, "date: %02d-%02d-%02d", (int)clk.year, (int)clk.month, (int)clk.day);
        OLED_ShowString(0, 0, buf, 16);
        sprintf(buf, "time: %02d:%02d:%02d", (int)clk.hour, (int)clk.minute, (int)clk.second);
        OLED_ShowString(0, 2, buf, 16);

        res = DHT11_get_humidity_temperature(&h, &t);
        if (res == 0) {
            sprintf(buf, "temp: %.1f", t);
            OLED_ShowString(0, 4, buf, 16);
            sprintf(buf, "humidity: %d", h);
            OLED_ShowString(0, 6, buf, 16);
        }

        delay_ms(250);
        delay_ms(250);
        delay_ms(250);
        delay_ms(250);


    }
}

在这里插入图片描述

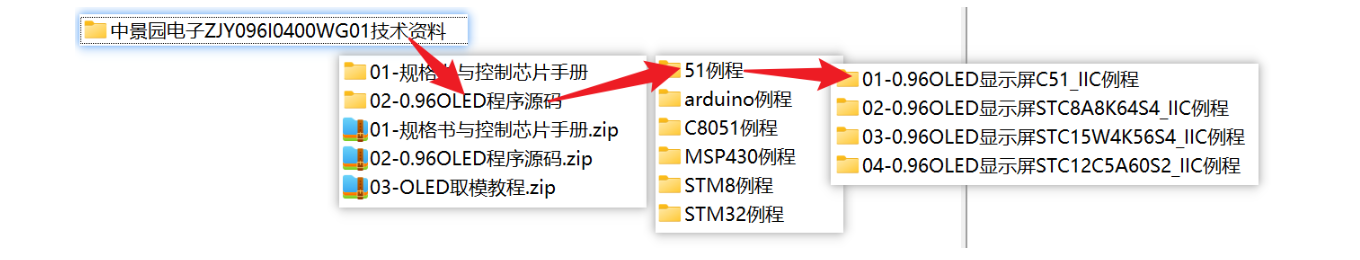

oled.h 代码文件时我买i2c屏幕中的赠送的库函数

#ifndef __OLED_H
#define __OLED_H

#include "config.h"

//#define  u8 unsigned char  // 记得注释,不然,后面串口打印有问题
//#define  u16 unsigned int
//#define  u32 unsigned int

#define OLED_CMD  0	//写命令
#define OLED_DATA 1	//写数据

sbit OLED_SCL=P3^2;//SCL
sbit OLED_SDA=P3^3;//SDA
sbit OLED_RES =P1^2;//RES

//-----------------OLED端口定义----------------

#define OLED_SCL_Clr() OLED_SCL=0
#define OLED_SCL_Set() OLED_SCL=1

#define OLED_SDA_Clr() OLED_SDA=0
#define OLED_SDA_Set() OLED_SDA=1

#define OLED_RES_Clr() OLED_RES=0
#define OLED_RES_Set() OLED_RES=1



////OLED控制用函数
//void delay_ms(unsigned int ms);
void OLED_ColorTurn(u8 i);
void OLED_DisplayTurn(u8 i);
void OLED_WR_Byte(u8 dat,u8 cmd);
void OLED_Set_Pos(u8 x, u8 y);
void OLED_Display_On(void);
void OLED_Display_Off(void);
void OLED_Clear(void);
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 sizey);
u32 oled_pow(u8 m,u8 n);
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 sizey);
void OLED_ShowString(u8 x,u8 y,u8 *chr,u8 sizey);
void OLED_ShowChinese(u8 x,u8 y,u8 no,u8 sizey);
void OLED_DrawBMP(u8 x,u8 y,u8 sizex, u8 sizey,u8 BMP[]);
void OLED_Init(void);

#endif


在这里插入图片描述

oled.c 代码文件时我买i2c屏幕中的赠送的库函数


#include "oled.h"
#include "oledfont.h"
#include	"Delay.h"
#include	"I2C.h"

//OLED的显存
//存放格式如下.
//[0]0 1 2 3 ... 127
//[1]0 1 2 3 ... 127
//[2]0 1 2 3 ... 127
//[3]0 1 2 3 ... 127
//[4]0 1 2 3 ... 127
//[5]0 1 2 3 ... 127
//[6]0 1 2 3 ... 127
//[7]0 1 2 3 ... 127
//void delay_ms(unsigned int ms)
//{
//	unsigned int a;
//	while(ms)
//	{
//		a=1800;
//		while(a--);
//		ms--;
//	}
//	return;
//}

//反显函数
void OLED_ColorTurn(u8 i)
{
	if(i==0)
		{
			OLED_WR_Byte(0xA6,OLED_CMD);//正常显示
		}
	if(i==1)
		{
			OLED_WR_Byte(0xA7,OLED_CMD);//反色显示
		}
}

//屏幕旋转180度
void OLED_DisplayTurn(u8 i)
{
	if(i==0)
		{
			OLED_WR_Byte(0xC8,OLED_CMD);//正常显示
			OLED_WR_Byte(0xA1,OLED_CMD);
		}
	if(i==1)
		{
			OLED_WR_Byte(0xC0,OLED_CMD);//反转显示
			OLED_WR_Byte(0xA0,OLED_CMD);
		}
}


//延时
void IIC_delay(void)
{
	u8 t=1;
	while(t--);
}

//起始信号
void I2C_Start(void)
{
	OLED_SDA_Set();
	OLED_SCL_Set();
	IIC_delay();
	OLED_SDA_Clr();
	IIC_delay();
	OLED_SCL_Clr();

}

//结束信号
void I2C_Stop(void)
{
	OLED_SDA_Clr();
	OLED_SCL_Set();
	IIC_delay();
	OLED_SDA_Set();
}

//等待信号响应
void I2C_WaitAck(void) //测数据信号的电平
{
	OLED_SDA_Set();
	IIC_delay();
	OLED_SCL_Set();
	IIC_delay();
	OLED_SCL_Clr();
	IIC_delay();
}

//写入一个字节
void Send_Byte(u8 dat)
{
	u8 i;
	for(i=0;i<8;i++)
	{
		OLED_SCL_Clr();//将时钟信号设置为低电平
		if(dat&0x80)//将dat的8位从最高位依次写入
		{
			OLED_SDA_Set();
    }
		else
		{
			OLED_SDA_Clr();
    }
		IIC_delay();
		OLED_SCL_Set();
		IIC_delay();
		OLED_SCL_Clr();
		dat<<=1;
  }
}

//发送一个字节
//向SSD1306写入一个字节。
//mode:数据/命令标志 0,表示命令;1,表示数据;
void OLED_WR_Byte(u8 dat,u8 mode)
{
	/*I2C_Start();
	Send_Byte(0x78);
	I2C_WaitAck();
	if(mode){Send_Byte(0x40);}
  else{Send_Byte(0x00);}
	I2C_WaitAck();
	Send_Byte(dat);
	I2C_WaitAck();
	I2C_Stop(); */

    if(mode) { // 0x78  0x40
       I2C_WriteNbyte(0x78,0x40, &dat, 1);
    } else { // 0x78  0x00
       I2C_WriteNbyte(0x78 , 0x00, &dat, 1);
    }

}

//坐标设置

void OLED_Set_Pos(u8 x, u8 y)
{
	OLED_WR_Byte(0xb0+y,OLED_CMD);
	OLED_WR_Byte(((x&0xf0)>>4)|0x10,OLED_CMD);
	OLED_WR_Byte((x&0x0f),OLED_CMD);
}
//开启OLED显示
void OLED_Display_On(void)
{
	OLED_WR_Byte(0X8D,OLED_CMD);  //SET DCDC命令
	OLED_WR_Byte(0X14,OLED_CMD);  //DCDC ON
	OLED_WR_Byte(0XAF,OLED_CMD);  //DISPLAY ON
}
//关闭OLED显示
void OLED_Display_Off(void)
{
	OLED_WR_Byte(0X8D,OLED_CMD);  //SET DCDC命令
	OLED_WR_Byte(0X10,OLED_CMD);  //DCDC OFF
	OLED_WR_Byte(0XAE,OLED_CMD);  //DISPLAY OFF
}
//清屏函数,清完屏,整个屏幕是黑色的!和没点亮一样!!!
void OLED_Clear(void)
{
	u8 i,n;
	for(i=0;i<8;i++)
	{
		OLED_WR_Byte (0xb0+i,OLED_CMD);    //设置页地址(0~7)
		OLED_WR_Byte (0x00,OLED_CMD);      //设置显示位置—列低地址
		OLED_WR_Byte (0x10,OLED_CMD);      //设置显示位置—列高地址
		for(n=0;n<128;n++)OLED_WR_Byte(0,OLED_DATA);
	} //更新显示
}

//在指定位置显示一个字符,包括部分字符
//x:0~127
//y:0~63
//sizey:选择字体 6x8  8x16
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 sizey)
{
	u8 c=0,sizex=sizey/2;
	u16 i=0,size1;
	if(sizey==8)size1=6;
	else size1=(sizey/8+((sizey%8)?1:0))*(sizey/2);
	c=chr-' ';//得到偏移后的值
	OLED_Set_Pos(x,y);
	for(i=0;i<size1;i++)
	{
		if(i%sizex==0&&sizey!=8) OLED_Set_Pos(x,y++);
		if(sizey==8) OLED_WR_Byte(asc2_0806[c][i],OLED_DATA);//6X8字号
		else if(sizey==16) OLED_WR_Byte(asc2_1608[c][i],OLED_DATA);//8x16字号
//		else if(sizey==xx) OLED_WR_Byte(asc2_xxxx[c][i],OLED_DATA);//用户添加字号
		else return;
	}
}
//m^n函数
u32 oled_pow(u8 m,u8 n)
{
	u32 result=1;
	while(n--)result*=m;
	return result;
}
//显示数字
//x,y :起点坐标
//num:要显示的数字
//len :数字的位数
//sizey:字体大小
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 sizey)
{
	u8 t,temp,m=0;
	u8 enshow=0;
	if(sizey==8)m=2;
	for(t=0;t<len;t++)
	{
		temp=(num/oled_pow(10,len-t-1))%10;
		if(enshow==0&&t<(len-1))
		{
			if(temp==0)
			{
				OLED_ShowChar(x+(sizey/2+m)*t,y,' ',sizey);
				continue;
			}else enshow=1;
		}
	 	OLED_ShowChar(x+(sizey/2+m)*t,y,temp+'0',sizey);
	}
}
//显示一个字符号串
void OLED_ShowString(u8 x,u8 y,u8 *chr,u8 sizey)
{
	u8 j=0;
	while (chr[j]!='\0')
	{
		OLED_ShowChar(x,y,chr[j++],sizey);
		if(sizey==8)x+=6;
		else x+=sizey/2;
	}
}
//显示汉字
void OLED_ShowChinese(u8 x,u8 y,u8 no,u8 sizey)
{
	u16 i,size1=(sizey/8+((sizey%8)?1:0))*sizey;
	for(i=0;i<size1;i++)
	{
		if(i%sizey==0) OLED_Set_Pos(x,y++);
		if(sizey==16) OLED_WR_Byte(Hzk[no][i],OLED_DATA);//16x16字号
//		else if(sizey==xx) OLED_WR_Byte(xxx[c][i],OLED_DATA);//用户添加字号
		else return;
	}
}


//显示图片
//x,y显示坐标
//sizex,sizey,图片长宽
//BMP:要显示的图片
void OLED_DrawBMP(u8 x,u8 y,u8 sizex, u8 sizey,u8 BMP[])
{
  u16 j=0;
	u8 i,m;
	sizey=sizey/8+((sizey%8)?1:0);
	for(i=0;i<sizey;i++)
	{
		OLED_Set_Pos(x,i+y);
    for(m=0;m<sizex;m++)
		{
			OLED_WR_Byte(BMP[j++],OLED_DATA);
		}
	}
}



//初始化
void OLED_Init(void)
{
	OLED_RES_Clr();
    delay_ms(200);
	OLED_RES_Set();

	OLED_WR_Byte(0xAE,OLED_CMD);//--turn off oled panel
	OLED_WR_Byte(0x00,OLED_CMD);//---set low column address
	OLED_WR_Byte(0x10,OLED_CMD);//---set high column address
	OLED_WR_Byte(0x40,OLED_CMD);//--set start line address  Set Mapping RAM Display Start Line (0x00~0x3F)
	OLED_WR_Byte(0x81,OLED_CMD);//--set contrast control register
	OLED_WR_Byte(0xCF,OLED_CMD); // Set SEG Output Current Brightness
	OLED_WR_Byte(0xA1,OLED_CMD);//--Set SEG/Column Mapping     0xa0左右反置 0xa1正常
	OLED_WR_Byte(0xC8,OLED_CMD);//Set COM/Row Scan Direction   0xc0上下反置 0xc8正常
	OLED_WR_Byte(0xA6,OLED_CMD);//--set normal display
	OLED_WR_Byte(0xA8,OLED_CMD);//--set multiplex ratio(1 to 64)
	OLED_WR_Byte(0x3f,OLED_CMD);//--1/64 duty
	OLED_WR_Byte(0xD3,OLED_CMD);//-set display offset	Shift Mapping RAM Counter (0x00~0x3F)
	OLED_WR_Byte(0x00,OLED_CMD);//-not offset
	OLED_WR_Byte(0xd5,OLED_CMD);//--set display clock divide ratio/oscillator frequency
	OLED_WR_Byte(0x80,OLED_CMD);//--set divide ratio, Set Clock as 100 Frames/Sec
	OLED_WR_Byte(0xD9,OLED_CMD);//--set pre-charge period
	OLED_WR_Byte(0xF1,OLED_CMD);//Set Pre-Charge as 15 Clocks & Discharge as 1 Clock
	OLED_WR_Byte(0xDA,OLED_CMD);//--set com pins hardware configuration
	OLED_WR_Byte(0x12,OLED_CMD);
	OLED_WR_Byte(0xDB,OLED_CMD);//--set vcomh
	OLED_WR_Byte(0x40,OLED_CMD);//Set VCOM Deselect Level
	OLED_WR_Byte(0x20,OLED_CMD);//-Set Page Addressing Mode (0x00/0x01/0x02)
	OLED_WR_Byte(0x02,OLED_CMD);//
	OLED_WR_Byte(0x8D,OLED_CMD);//--set Charge Pump enable/disable
	OLED_WR_Byte(0x14,OLED_CMD);//--set(0x10) disable
	OLED_WR_Byte(0xA4,OLED_CMD);// Disable Entire Display On (0xa4/0xa5)
	OLED_WR_Byte(0xA6,OLED_CMD);// Disable Inverse Display On (0xa6/a7)
	OLED_Clear();
	OLED_WR_Byte(0xAF,OLED_CMD); /*display ON*/
}

bmp.h 是专门存放照片文件的,在买屏幕的时候,官方会有写的可以参考学习一下,还有画一个图案实现在屏幕上。

#ifndef __BMP_H
#define __BMP_H
unsigned char code BMP1[] =
{
	0x00,0x03,0x05,0x09,0x11,0xFF,0x11,0x89,0x05,0xC3,0x00,0xE0,0x00,0xF0,0x00,0xF8,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x44,0x28,0xFF,0x11,0xAA,0x44,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x83,0x01,0x38,0x44,0x82,0x92,
	0x92,0x74,0x01,0x83,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x7C,0x44,0xFF,0x01,0x7D,
	0x7D,0x7D,0x01,0x7D,0x7D,0x7D,0x7D,0x01,0x7D,0x7D,0x7D,0x7D,0x7D,0x01,0xFF,0x00,
	0x00,0x00,0x00,0x00,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x01,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x01,0x00,0x00,0x00,0x00,
	0x00,0x00,0x01,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x01,0x01,
	0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x3F,0x3F,0x03,0x03,
	0xF3,0x13,0x11,0x11,0x11,0x11,0x11,0x11,0x01,0xF1,0x11,0x61,0x81,0x01,0x01,0x01,
	0x81,0x61,0x11,0xF1,0x01,0x01,0x01,0x01,0x41,0x41,0xF1,0x01,0x01,0x01,0x01,0x01,
	0xC1,0x21,0x11,0x11,0x11,0x11,0x21,0xC1,0x01,0x01,0x01,0x01,0x41,0x41,0xF1,0x01,
	0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x11,0x11,0x11,0x11,0x11,0xD3,0x33,
	0x03,0x03,0x3F,0x3F,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xE0,0xE0,0x00,0x00,
	0x7F,0x01,0x01,0x01,0x01,0x01,0x01,0x00,0x00,0x7F,0x00,0x00,0x01,0x06,0x18,0x06,
	0x01,0x00,0x00,0x7F,0x00,0x00,0x00,0x00,0x40,0x40,0x7F,0x40,0x40,0x00,0x00,0x00,
	0x1F,0x20,0x40,0x40,0x40,0x40,0x20,0x1F,0x00,0x00,0x00,0x00,0x40,0x40,0x7F,0x40,
	0x40,0x00,0x00,0x00,0x00,0x60,0x00,0x00,0x00,0x00,0x40,0x30,0x0C,0x03,0x00,0x00,
	0x00,0x00,0xE0,0xE0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x07,0x07,0x06,0x06,
	0x06,0x06,0x04,0x04,0x04,0x84,0x44,0x44,0x44,0x84,0x04,0x04,0x84,0x44,0x44,0x44,
	0x84,0x04,0x04,0x04,0x84,0xC4,0x04,0x04,0x04,0x04,0x84,0x44,0x44,0x44,0x84,0x04,
	0x04,0x04,0x04,0x04,0x84,0x44,0x44,0x44,0x84,0x04,0x04,0x04,0x04,0x04,0x84,0x44,
	0x44,0x44,0x84,0x04,0x04,0x84,0x44,0x44,0x44,0x84,0x04,0x04,0x04,0x04,0x06,0x06,
	0x06,0x06,0x07,0x07,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x10,0x18,0x14,0x12,0x11,0x00,0x00,0x0F,0x10,0x10,0x10,
	0x0F,0x00,0x00,0x00,0x10,0x1F,0x10,0x00,0x00,0x00,0x08,0x10,0x12,0x12,0x0D,0x00,
	0x00,0x18,0x00,0x00,0x0D,0x12,0x12,0x12,0x0D,0x00,0x00,0x18,0x00,0x00,0x10,0x18,
	0x14,0x12,0x11,0x00,0x00,0x10,0x18,0x14,0x12,0x11,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0x80,0x80,0x80,
	0x80,0x80,0x80,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x7F,0x03,0x0C,0x30,0x0C,0x03,0x7F,0x00,0x00,0x38,0x54,0x54,0x58,0x00,0x00,
	0x7C,0x04,0x04,0x78,0x00,0x00,0x3C,0x40,0x40,0x7C,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xAA,0xAA,0xAA,
	0x28,0x08,0x00,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
	0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x7F,0x03,0x0C,0x30,0x0C,0x03,0x7F,
	0x00,0x00,0x26,0x49,0x49,0x49,0x32,0x00,0x00,0x7F,0x02,0x04,0x08,0x10,0x7F,0x00,/********************************/
};
#endif

网站公告

今日签到

点亮在社区的每一天
去签到
