SD-WAN场景丢包类问题定位
现象描述
SD-WAN场景报文转发路径比较复杂，遇到丢包类问题，建议通过流量统计分析报文转发路径，从而定位丢包类问题。
网络拓扑与流量转发路径
SD-WAN分为集中上网和本地上网两种场景，不同的场景流量的转发路径有所不同。集中上网的场景下，流量通过业务隧道进行封装转发到HUB；而在本地上网的场景下，流量是通过内环隧道不做封装转发。
流量统计通常需要部署的位置有：LAN口，WAN口，业务隧道口，内环隧道口，双网关InterLink口。
集中上网场景下，流量的通常的转发路径有两种：
- 转发路径：LAN口（CPE1）——>业务隧道口（CPE1的Tunnel0/0/601）——>WAN（CPE1的Underlay口）：
- 转发路径：LAN口（CPE1）——>双网关InterLink口（CPE1）——>业务隧道口（CPE2的Tunnel0/0/601）——>WAN（CPE2的Underlay口）：

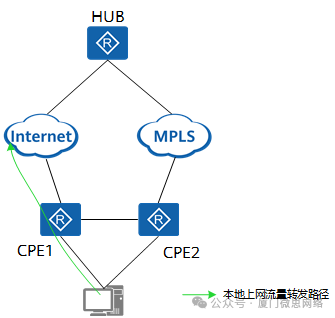

本地上网场景下，转发路径如下所示：
转发路径：LAN口（CPE1）——>内环隧道（CPE1 Tunnel0/0/1）——>WAN（CPE1的underlay口）：
部署流量统计
可以通过控制器或者通过命令行部署流量统计，建议通过控制器完成。
通过控制器的操作如下所示：
- 在主菜单中选择“网络维护 > 网络诊断 > 诊断工具”，单击“流量统计任务”页签。

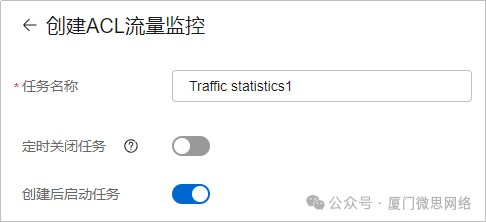

- 创建流量统计任务：单击“创建”。

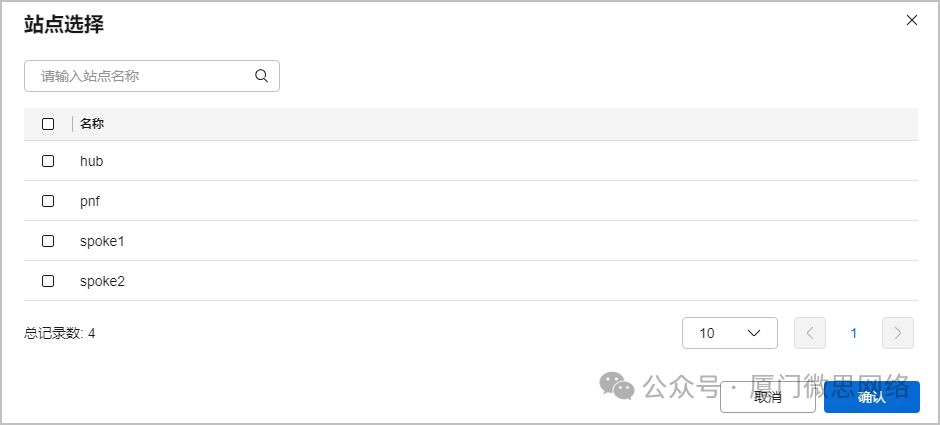

- 在“选择站点”处，单击“新增”，选择需要创建流量统计任务的站点。

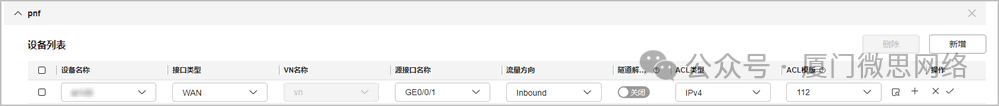

- 在设备列表中单击“新增”，增加需要进行流量统计的设备和接口，配置完成后，单击
保存该条配置，若需要对该设备的多个接口进行流量统计，可以继续单击“新增”进行增加。
- 若需要在同一任务里对多个站点进行流量统计，可以在“选择站点”页签单击增加，继续增加设备，并在该设备的接口上配置流量统计。
- 配置完成后单击“确认”，可以在流量统计任务界面查看已创建的流量统计任务。

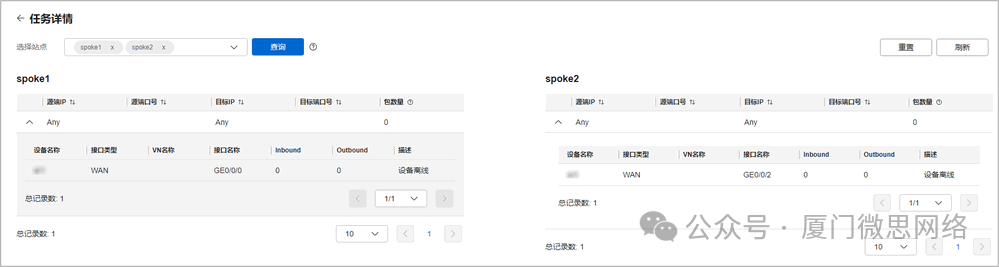

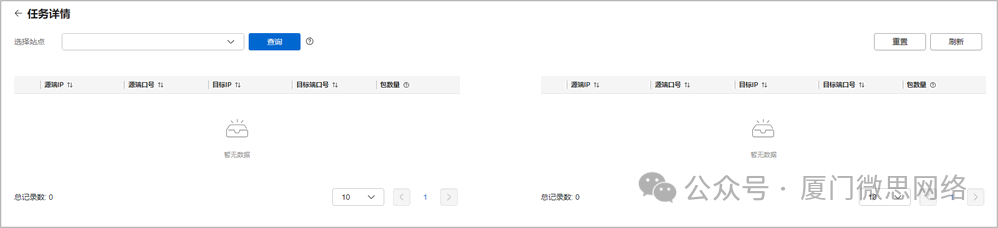

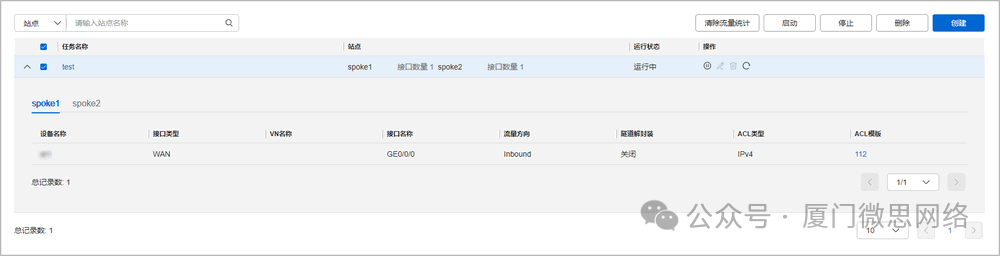

- 单击任务名称，进入“任务详情”页面，可以查看详细的流量统计。单击“重置”，可清除此任务的流量统计。
在执行查询功能或者清除流量统计功能时，需要设备在线才能生效。
- 选择站点，可以同时选择两个站点查看站点上不同设备的接口的流量统计信息。
通过命令行的方式如下所示：
1：跟客户确定存在丢包的业务流特征，源目的IP地址、协议号端口号，配置未使用的ACL，用于部署在LAN口、业务隧道口、双网关InterLink口、内环隧道口、WAN口。
配置部署在LAN口的ACL：
acl number 3000description LANrule5 permit ip source 172.16.1.10 destination 172.16.2.20rule10 permit ip source 172.16.2.20 destination 172.16.1.10
配置部署在业务隧道口的ACL：
acl number 3001description ServiceTunnelrule5 permit ip source 172.16.1.10 destination 172.16.2.20rule10 permit ip source 172.16.2.20 destination 172.16.1.10
配置部署在双网关InterLink口的ACL：
acl number 3002description interlinkrule5 permit ip source 172.16.1.10 destination 172.16.2.20rule10 permit ip source 172.16.2.20 destination 172.16.1.10
配置部署在内环隧道口的ACL：
acl number 3003description UnderlayTunnelrule5 permit ip source 172.16.1.10 destination 172.16.2.20rule10 permit ip source 172.16.2.20 destination 172.16.1.10
配置部署在WAN口的ACL：
acl number 3004description Underlayrule5 permit ip source 172.16.1.10 destination 172.16.2.20rule10 permit ip source 172.16.2.20 destination 172.16.1.10
2：在相应的接口下部署对应的ACL。
在LAN口部署对应的ACL。
interface Vlanif2ip binding vpn-instance vpn1tcp adjust-mss 1200ip address 192.168.103.1255.255.255.0traffic-policy mqcinAcl1 inbound preprocesstraffic-filter inbound acl 3000traffic-filter outbound acl 3000sa application-statistic enable
在WAN口部署对应的ACL。其中R23C00版本后支持解封装后统计，且隧道口配置了对原始报文信息的预提取，可以匹配原始报文，多个Underlay口能区分从哪个WAN口发送出去。
interface GigabitEthernet0/0/8set flow-stat interval 10ip binding vpn-instance underlay_1tcp adjust-mss 1200ip address 192.168.12.55255.255.255.240nat static protocol tcp global current-interface 50000 inside 192.168.233.2344000 vpn-instance OPENSSHLINKVPORT netmask 255.255.255.255nat static protocol tcp global current-interface 50001 inside 192.168.233.2344001 vpn-instance OPENSSHLINKVPORT netmask 255.255.255.255nat outbound 3178qos pre-natqos gts cir 102400 cbs 2560000traffic-filter inbound acl 3004 decap-processtraffic-filter outbound acl 3004
在双网关InterLink口部署对应的ACL。
interface GigabitEthernet0/0/9.4000dot1q termination vid 4000ip binding vpn-instance vpn1ip address 192.168.22.33255.255.255.0traffic-filter inbound acl 3002traffic-filter outbound acl 3002sa application-statistic enable
在内环隧道口部署对应的ACL，用于本地上网的场景。
interface Tunnel0/0/1description physical port: GigabitEthernet0/0/8ip binding vpn-instance vpn1ip address 10.10.0.27255.255.255.248tunnel-protocol gresource LoopBack101destination vpn-instance vpn1 10.10.0.26ip netstream sampler fix-packets 1 inboundip netstream sampler fix-packets 1 outboundip netstream inboundip netstream outboundqos group 1traffic-filter inbound acl 3003traffic-filter outbound acl 3003sa application-statistic enable
在业务隧道口部署对应的ACL，可以判断是否走隧道封装。
interface Tunnel0/0/600description evpn tunneltcp adjust-mss 1102vpn-mapping enableip address 10.10.0.236255.255.255.255tunnel-protocol svpnip netstream sampler fix-packets 1 inboundip netstream sampler fix-packets 1 outboundip netstream inboundip netstream outboundqos pre-classifyipsec p2mp-policy enableweak-state-control enablesa application-statistic enable#interface Tunnel0/0/601description evpn tunnelip binding vpn-instance vpn1tcp adjust-mss 1102vpn-mapping enableip address 10.10.0.238255.255.255.255tunnel-protocol svpnip netstream sampler fix-packets 1 inboundip netstream sampler fix-packets 1 outboundip netstream inboundip netstream outboundqos pre-classifyqos group 1weak-state-control enabletraffic-filter decap-process enabletraffic-filter inbound acl 3001traffic-filter outbound acl 3001sa application-statistic enable
查询流量统计信息。
基于ACL的查询：
[huawei]display acl 3000AdvancedACL3000, 2 rulesLANAcl's step is5rule 5 permit ip source 172.16.1.10 destination 172.16.2.20 (5 matches)rule 10 permit ip source 172.16.2.20 destination 10.1.1.10 (5 matches)
基于接口的查询：
[Huawei]display traffic-filter statistics interfaceGigabitEthernet 0/0/8 outboundverboserule-base-----------------------------------------------------------*interfaceGigabitEthernet0/0/8 outboundrule 5 permit ip source 172.16.1.10 destination 172.16.2.20Passed Packet 0,Passed Bytes 0Dropped Packet 0,Dropped Bytes 0rule 10 permit ip source 172.16.2.20 destination 172.16.1.10Passed Packet 5,Passed Bytes 610Dropped Packet 0,Dropped Bytes 0
FAQ
问题：怎么确定流量走了哪个connect连接，然后在对端设备部署流量统计？
回答：转发面可以通过打印connect模块确定流量走了哪个connect连接。步骤如下：
设置报文特征。

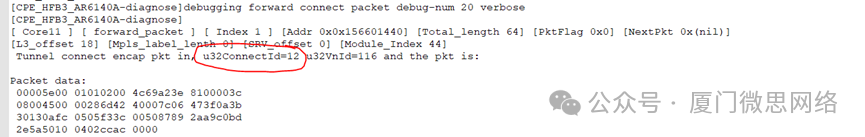

[diagnose]set forward debug-packet-filter destination-ip 10.252.5.5打印Connect 模块看encap走哪个connectid。
[diagnose]debugging forward connect packet debug-num 20 verbose
查看连接信息，找到对应connectid对应的源和目的IP地址，通过Destnation IP地址找到对端的设备。

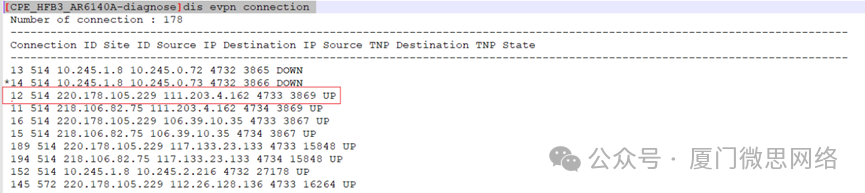

[diagnose]display evpn connection
清除debug报文特征。
[diagnose]clear forward debug-packet-filter问题：如何判断流量是走本地上网还是走集中上网？

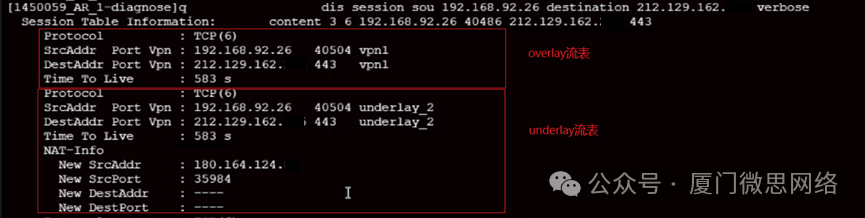

回答：本地上网会做underlay的nat，通常有两张流表，一个是underlay的流表，一个是overlay的流表。可通过以下命令查询流表，如果存在两张流表说明流量是走本地上网，反之如果只有overlay的流表则流量走集中上网。
[diagnose]display session source 192.168.92.26 destination 212.129.162.xxx verbose
