产品概述
TEC045 是 自 主 研 制 的 一 款 基于复旦微 FMQL45T900 的全国产化 ARM 核心板（模块）。该核心板将复旦微的 FMQL45T900（与 XILINX 的 XC7Z045-2FFG900I 兼容）的最小系统集成在了一个 87*107mm 的核心板上，可以作为一个核心模块，进行功能性扩展，能够快速的搭建起一个信号平台，方便用户进行产品开发。核心板上分布了 DDR3 SDRAM、EMMC、SPI FLASH、以太网 PHY 芯片等。通过两个板对板连接器 FMC 实现 PL 端 IO 的扩展。
FMQL45T900 是复旦微电子研制的全可编程融合芯片，在单芯片上集成了基于具有丰富特点的四核处理器的处理系统（Processing System ， PS ） 和 可 编 程 逻 辑 （ Programmable Logic ， PL ）。
TEC045EXT 是我司的一款基于核心模块的配套底板。该底板扩展了 HDMI 显示接口、千兆以太网接口、CAN 接口、USB OTG接口、SD 卡等功能，可以为客户快速使用 FMQL 系列处理器提供便利。

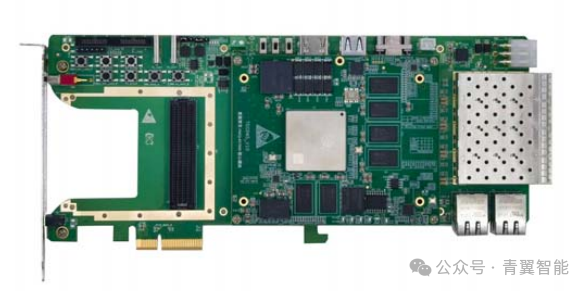

TEC045-KIT 开发套件，该套件为全高的 PCIE 规格，提供了 X4的 PCIE 主机接口，前面板还扩展了一个符合 VITA57.1 的 FMC 接口，可以搭配各种 FMC 子卡。
技术指标
1.板载复旦微FPGA 可编程融合芯片：
FPGA 型号：复旦微 FMQL45T900；
片上系统（PS）：四核处理器、最高主频 1GHz；
逻辑资源（PL）：逻辑单元 350K，块 RAM 19.2Mb；
逻辑资源（PL）：GTX 16 个，DSP 900 个； l
2.核心模块主要存储与接口资源：
PS 端缓存：1 组 DDR3 SDRAM，32 位，容量 1GByte；
PS 端其他存储资源：1 片 EMMC（8GByte）、1 片 SPI Flash （256Mbit 容量）；PS 端网络：2 路 1000BASE-T 自适应千兆以太网；
PS 端时钟：1 个 33.333MHz 晶振，系统时钟
PL 端缓存：1 组 DDR3 SDRAM，64 位，容量 2GByte；
PL 端时钟：1 个 50MHz 晶振，逻辑时钟；
板卡支持看门狗复位；

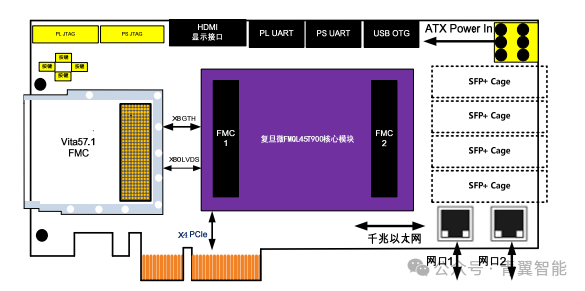

3.载板主要对外接口功能：
支持1 个 FMC 扩展接口：8 GTX+ 80 对 LVDS；
支持1 个 PCIe x4 主机接口；
支持4 路 SFP+光纤接口；
支持PS 端 2 路千兆以太网接口，底板为 RJ45 接口；
支持2 路 CAN 接口；
支持1 路 HDMI 视频显示输出接口；
4.物理与电气特征
板卡尺寸：111.15 x250mm Ø
板卡供电：3A max@+12V（±5%）
散热方式：自然风冷散热l
5.环境特征
工作温度：-40°~﹢85°C；
存储温度：-55°~﹢125°C；
工作湿度：5%~95%，非凝结
软件支持
集成板级软件开发包（BSP）
支持 PS 端开发技术支持；
支持 PL 端扩展应用与支持
应用范围
信号处理、图像处理
