Jetson进行旋转目标检测推理实现大疆无人机飞行控制

源码结构

大疆PSDK源码地址：

https://github.com/dji-sdk/Payload-SDK

其目录结构如下：

Payload-SDK-master
├── CMakeLists.txt
├── doc
│   ├── dji_sdk_code_style
│   └── simple_model
├── EULA.txt
├── LICENSE.txt
├── psdk_lib
│   ├── include
│   └── lib
├── README.md
├── samples
│   ├── sample_c
│   └── sample_c++
└── tools
	└── file2c

• CMakeLists.txt：编译文件，用 Cmake 构建工程。
• dji_sdk_code_style：SDK 代码相关文档，大致介绍了 PSDK 代码风格。
• simple_model：其中 simple_model 中包含了无人机、PSDK 开发组件、OSDK 转接板的 3D 模型图，便于完成开发后定型产品结构。
• EULA.txt：最终用户许可协议（end-user license agreements）。
• LICENSE.txt：LICENSE 说明，内部包含了一个完整 tree 结构图。
• psdk_lib： PSDK 的核心库文件，PSDK 3.X 以闭源库方式提供，在此文件夹下提供了各个平台的库（lib）以及头文件（include）。
• README.md：说明文件，包括版本更新和功能更新的信息。
• samples：PSDK 官方 sample 代码示例，此部分 sample 代码均以开源代码呈现，可以通过 sample 来学习 API 的调用方法，以及功能实现的参考逻辑。
• tools：第三方工具，提供了一个 file2c 的工具。PSDK 中 FreeRTOS 平台使用 widget 功能会需要使用此工具将文件进行转换

其中，我们要进行代码开发主要是在samples/sample_c++文件夹

这里我们使用YOLOv8实现选中目标检测，其具体需要执行如下过程：

Yolov8Obb 类定义

class Yolov8Obb {
    public:
        Yolov8Obb() {}
        ~Yolov8Obb() {}
        bool ReadModel(cv::dnn::Net& net, std::string& netPath, bool isCuda);
        bool Detect(cv::Mat& srcImg, cv::dnn::Net& net, std::vector<OutputParams>& output,int distance);
        int _netWidth = 640;   //图片输入宽度
        int _netHeight = 640;  //图片输入高度
        //类别名，自己的模型需要修改此项
        std::vector<std::string> _className ={"line","chuizi"};
    private:
        float _classThreshold = 0.3;
        float _nmsThreshold = 0.5;
};

🔹 类定义：class Yolov8Obb

• 定义一个类，名字叫 Yolov8Obb。

🔹 构造函数和析构函数

public:
    Yolov8Obb() { }
    ~Yolov8Obb() {}

• Yolov8Obb()：构造函数，创建对象时调用。目前为空，没有初始化操作。
• ~Yolov8Obb()：析构函数，销毁对象时调用。目前也为空。

🔹 成员函数 1：ReadModel

bool ReadModel(cv::dnn::Net& net, std::string& netPath, bool isCuda);

• 功能：加载 YOLOv8 模型文件（如 .onnx 或 .pb 文件）。
• 参数说明：
  • cv::dnn::Net& net：OpenCV 的 DNN 网络对象，用来承载加载的模型。
  • std::string& netPath：模型文件路径（例如 "yolov8_obb.onnx"）。
  • bool isCuda：是否使用 GPU（CUDA）加速推理。
• 返回值：true 表示加载成功，false 失败。

具体实现代码：

bool Yolov8Obb::ReadModel(cv::dnn::Net& net, std::string& netPath, bool isCuda = false) {
    try {
        if (!CheckModelPath(netPath))
            return false;
    #if CV_VERSION_MAJOR==4 &&CV_VERSION_MINOR<7
            std::cout << "OBB Need OpenCV Version >=4.7.0" << std::endl;
            return false;
    #endif
            net = cv::dnn::readNetFromONNX(netPath);
    #if CV_VERSION_MAJOR==4 &&CV_VERSION_MINOR==7&&CV_VERSION_REVISION==0
            net.enableWinograd(false);
    #endif
        }
        catch (const std::exception&) {
            return false;
        }
	if (isCuda) {
		net.setPreferableBackend(cv::dnn::DNN_BACKEND_CUDA);
		net.setPreferableTarget(cv::dnn::DNN_TARGET_CUDA); //or DNN_TARGET_CUDA_FP16
	}
	else {
		std::cout << "Inference device: CPU" << std::endl;
		net.setPreferableBackend(cv::dnn::DNN_BACKEND_DEFAULT);
		net.setPreferableTarget(cv::dnn::DNN_TARGET_CPU);
	}
	return true;
}

✅ 示例用法：

cv::dnn::Net net;
std::string path = "yolov8_obb.onnx";
yolov8obb.ReadModel(net, path, true); // 使用 GPU

🔹 成员函数 2：Detect

bool Detect(cv::Mat& srcImg, cv::dnn::Net& net, std::vector<OutputParams>& output, int distance);

• 功能：对输入图像进行目标检测。
• 参数说明：
  • cv::Mat& srcImg：输入的原始图像（OpenCV 的 Mat 格式）。
  • cv::dnn::Net& net：已加载的 YOLOv8 模型。
  • std::vector<OutputParams>& output：检测结果输出，包含每个检测到的物体的类别、置信度、旋转框坐标等。
    • OutputParams 是一个自定义结构体（未在代码中给出，但通常包含：类别、置信度、中心点、宽高、角度等）。
  • int distance：可能用于计算目标距离或缩放参数（具体用途需看实现）。
• 返回值：true 表示检测成功。

旋转检测框的结构体定义如下：

struct OutputParams {
	int id;
	float confidence;
	cv::Rect box;
	cv::RotatedRect rotatedBox;  //OpenCV 中的一个内置结构体类型，专门用来表示一个带有旋转角度的矩形框
	cv::Mat boxMask;
	std::vector<PoseKeyPoint> keyPoints;
};

Detect 方法具体实现：

bool Yolov8Obb::Detect(cv::Mat& srcImg, cv::dnn::Net& net, std::vector<OutputParams>& output,int distance=0) {
	cv::Mat blob;
    output.clear();
    // 设置网络使用 CUDA 后端
    net.setPreferableBackend(cv::dnn::DNN_BACKEND_CUDA);
    net.setPreferableTarget(cv::dnn::DNN_TARGET_CUDA);
    int col = srcImg.cols;
    int row = srcImg.rows;
    cv::Mat netInputImg;
    cv::Vec4d params;
    LetterBox(srcImg, netInputImg, params, cv::Size(_netWidth, _netHeight));
    // 预处理：blobFromImage
    cv::dnn::blobFromImage(netInputImg, blob, 1 / 255.0, cv::Size(_netWidth, _netHeight), cv::Scalar(), true, false);
    net.setInput(blob);
    // GPU 推理输出
    std::vector<cv::Mat> net_output_img;
    net.forward(net_output_img, net.getUnconnectedOutLayersNames()); // GPU 自动执行
    std::vector<int> class_ids;
    std::vector<float> confidences;
    std::vector<cv::RotatedRect> boxes;
    // 假设输出是 [bs, 21504, 20]
    cv::Mat output0 = cv::Mat(cv::Size(net_output_img[0].size[2], net_output_img[0].size[1]), CV_32F, (float*)net_output_img[0].data).t();
    int rows = output0.rows;         // 21504
    int net_width = output0.cols;   // 20
    int class_score_length = net_width - 5; // 15 classes
    int angle_index = net_width - 1;        // 最后一列是 angle
    float* pdata = (float*)output0.data;
  	for (int r = 0; r < rows; ++r) {
  		cv::Mat scores(1, class_score_length, CV_32FC1, pdata + 4);
  		cv::Point classIdPoint;
  		double max_class_socre;
  		minMaxLoc(scores, 0, &max_class_socre, 0, &classIdPoint);
  		max_class_socre = (float)max_class_socre;
  		if (max_class_socre >= _classThreshold) {
  			//rect [x,y,w,h]
  			float x = (pdata[0] - params[2]) / params[0];
  			float y = (pdata[1] - params[3]) / params[1];
  			float w = pdata[2] / params[0];
  			float h = pdata[3] / params[1];
  			float angle = pdata[angle_index]  / CV_PI *180.0;
  			class_ids.push_back(classIdPoint.x);
  			confidences.push_back(max_class_socre);
  			boxes.push_back(cv::RotatedRect(cv::Point2f(x, y), cv::Size(w, h), angle));
  		}
  		pdata += net_width;
  	}
	//NMS
	std::vector<int> nms_result;
	cv::dnn::NMSBoxes(boxes, confidences, _classThreshold, _nmsThreshold, nms_result);
	std::vector<std::vector<float>> temp_mask_proposals;
	//cv::Rect holeImgRect(0, 0, srcImg.cols, srcImg.rows);
	for (int i = 0; i < nms_result.size(); ++i) {
		int idx = nms_result[i];
		OutputParams result;
		result.id = class_ids[idx];
		result.confidence = confidences[idx];
		result.rotatedBox = boxes[idx];
		if (result.rotatedBox.size.width<1|| result.rotatedBox.size.height<1)
			continue;
		output.push_back(result);
	}
    OutputParams best;
    if (selectBestDetection(output, srcImg.size(),0, 0.5f, best,distance)) {
        output.clear();
        output.push_back(best);  // 只保留最佳目标
        return true;
    } else {
        output.clear();
        return false;
    }
	if (output.size())
		return true;
	else
		return false;
}

🔹 成员变量：网络输入尺寸

int _netWidth = 640;   // 图片输入宽度
int _netHeight = 640;  // 图片输入高度

• YOLOv8 模型通常要求输入图像为固定大小（这里是 640x640）。
• 在检测前，原图会被缩放到这个尺寸。

🔹 成员变量：类别名称

std::vector<std::string> _className = {"line", "chuizi"};

🔹 私有成员：置信度与 NMS 阈值

private:
    float _classThreshold = 0.3;  // 分类置信度阈值
    float _nmsThreshold = 0.5;    // 非极大值抑制（NMS）阈值

执行旋转目标检测与飞机姿态控制

DJI（大疆）无人机平台上的一个 RGB 图像回调函数，实现AI图像处理：

首先每当接收到新图像时，就会执行DjiUser_ShowRgbImageCallback回调函数，因此能够实时接收相机图像 ，随后 使用 OpenCV + YOLOv8 OBB 模型进行旋转目标检测 ，然后计算目标角度、运动方向、距离， 最后通过消息队列（mq_send）将结果发送给飞控或其他模块。

static void DjiUser_ShowRgbImageCallback(CameraRGBImage img, void *userData)
{
    string name = string(reinterpret_cast<char *>(userData));
	#ifdef OPEN_CV_INSTALLED
    Mat mat(img.height, img.width, CV_8UC3, img.rawData.data(), img.width * 3);
   	if (s_demoIndex == 3) {
        int32_t distance = 0;
        static bool cameraInited = false;
        T_DjiReturnCode ret = DJI_ERROR_SYSTEM_MODULE_CODE_SUCCESS;
        if (!cameraInited)
        {
            ret = DjiCameraManager_Init();
            if (DJI_ERROR_SYSTEM_MODULE_CODE_SUCCESS == ret)
                cameraInited = true;
            else
                printf("Init camera manager failed, error code: 0x%08X\r\n", ret);
        }
        if (ret == DJI_ERROR_SYSTEM_MODULE_CODE_SUCCESS) {
            T_DjiCameraManagerLaserRangingInfo laserRangingInfo;
            T_DjiReturnCode ret = DjiCameraManager_GetLaserRangingInfo(DJI_MOUNT_POSITION_PAYLOAD_PORT_NO1,
                                                        &laserRangingInfo);
            if (ret != DJI_ERROR_SYSTEM_MODULE_CODE_SUCCESS) {
                printf("Get mounted position %d laser ranging info failed", DJI_MOUNT_POSITION_PAYLOAD_PORT_NO1, ret);
            }else{
                distance = laserRangingInfo.distance/10;
                printf("distance is %d.\n", distance);
	        }
        }
        // ********************************************执行旋转目标检测***************************************
        std::vector<OutputParams> result;
        auto start = std::chrono::high_resolution_clock::now();
        task_obb_ocv.Detect(mat, net, result,distance);
        cv::Mat mask = mat.clone();


        json j;
        std::map<std::string, std::vector<float>> message;
        float image_center_x = mat.cols / 2.0f;
        float image_center_y = mat.rows / 2.0f;
        // *************************************计算飞行姿态：上升下降，加减速*************************************
        if(result.size()>0){
            Movement calc;
            json boxes_array = json::array();
            json scores_array = json::array();
            json class_ids_array = json::array();
            int i=0;

            Point2f vertices[4];
            result[i].rotatedBox.points(vertices); // OpenCV 提供的方法，自动计算四个角点
            json box_coords = nlohmann::json::array();
            // 按顺序添加四个角点（默认顺序：左下 -> 左上 -> 右上 -> 右下）
            for (int k = 0; k < 4; ++k) {
                box_coords.push_back({vertices[k].x, vertices[k].y});
            }
            // 按 "左上、右上、右下、左下" 的顺序排列：
            json reordered_coords = nlohmann::json::array();
            reordered_coords.push_back({vertices[1].x, vertices[1].y}); // 左上
            reordered_coords.push_back({vertices[2].x, vertices[2].y}); // 右上
            reordered_coords.push_back({vertices[3].x, vertices[3].y}); // 右下
            reordered_coords.push_back({vertices[0].x, vertices[0].y}); // 左下
            cv::Point2f ordered[4];
            order_points(vertices, ordered);  // 排序成标准顺序

            int angle = computeHorizontalAngle(ordered);
            auto ratios = get_velocity_ratios(angle*10);
            // 添加到最终数组中
            for (const auto& point : reordered_coords) {
                boxes_array.push_back(point);
            }
            // 分数
            scores_array.push_back(0.6f);
            // 类别名称映射（假设 id=0 表示“导线”）
            std::string class_name = (result[0].id == 0) ? "导线" : "未知";
            class_ids_array.push_back(class_name);
            // 计算移动方向
            float center_x = result[0].rotatedBox.center.x;
            float center_y = result[0].rotatedBox.center.y;
            json movement = calc.move(center_x, center_y, image_center_x, image_center_y);

            if (distance > 0 && distance < 8) {
                distance = -1;
            } else if (distance > 12 && distance < 18) {
                distance = 1;
            } else {
                distance = 0;
            }
            // *********************************************数据传输*********************************************
            j["boxes"] = boxes_array;
            j["scores"] = scores_array;
            j["class_ids"] = class_ids_array;
            j["movement"] = movement;
            j["distance"] = distance; // 默认值
            j["hspeed"] = ratios.at("horizontal_ratio");//chuai
            j["vspeed"] = ratios.at("vertical_ratio");
            //  把这个对象 发过去
            std::string dataToBeSent = j.dump(); // 参数4表示缩进空格数（美化格式）
            // mop 发送消息到消息队列
            char buffer[1024] = {0};
            const char *ptr = buffer;
            // 拷贝字符串内容（不含终止符）
            std::copy(dataToBeSent.begin(), dataToBeSent.end(), buffer);
            // 若需要字符串终止符，手动添加
            buffer[dataToBeSent.size()] = '\0';
            if (mq_send(s_mqFd, ptr, dataToBeSent.length()+1, 0) == -1) {
                printf("mq_send error");
            }
            printf("%s\n", ptr);
            printf("Message sent successfully.\n");
        }else
            j["boxes"] = nlohmann::json::array();
      		j["scores"] = nlohmann::json::array();
      		j["class_ids"] = nlohmann::json::array();
      		j["movement"] = {};
            j["distance"] = 0;
            j["hspeed"] = 0;
            j["vspeed"] = 0;
            std::string dataToBeSent = j.dump(); // 参数4表示缩进空格数（美化格式）
            // 发送消息到消息队列
            char buffer[1024] = {0};
            const char *ptr = buffer;
            // 拷贝字符串内容（不含终止符）
            std::copy(dataToBeSent.begin(), dataToBeSent.end(), buffer);
            // 若需要字符串终止符，手动添加
            buffer[dataToBeSent.size()] = '\0';
            if (mq_send(s_mqFd, ptr, dataToBeSent.length()+1, 0) == -1) {
                printf("mq_send error");
            }
        }
    cv::waitKey(1);
	#endif
}

这里我们发送数据使用的是mq_send方法，其是 POSIX 标准中的一个函数，用于向消息队列发送消息。它通常在 <mqueue.h> 头文件中声明。
而如果要实现接收数据，则可以通过 mq_receive 方法实现。

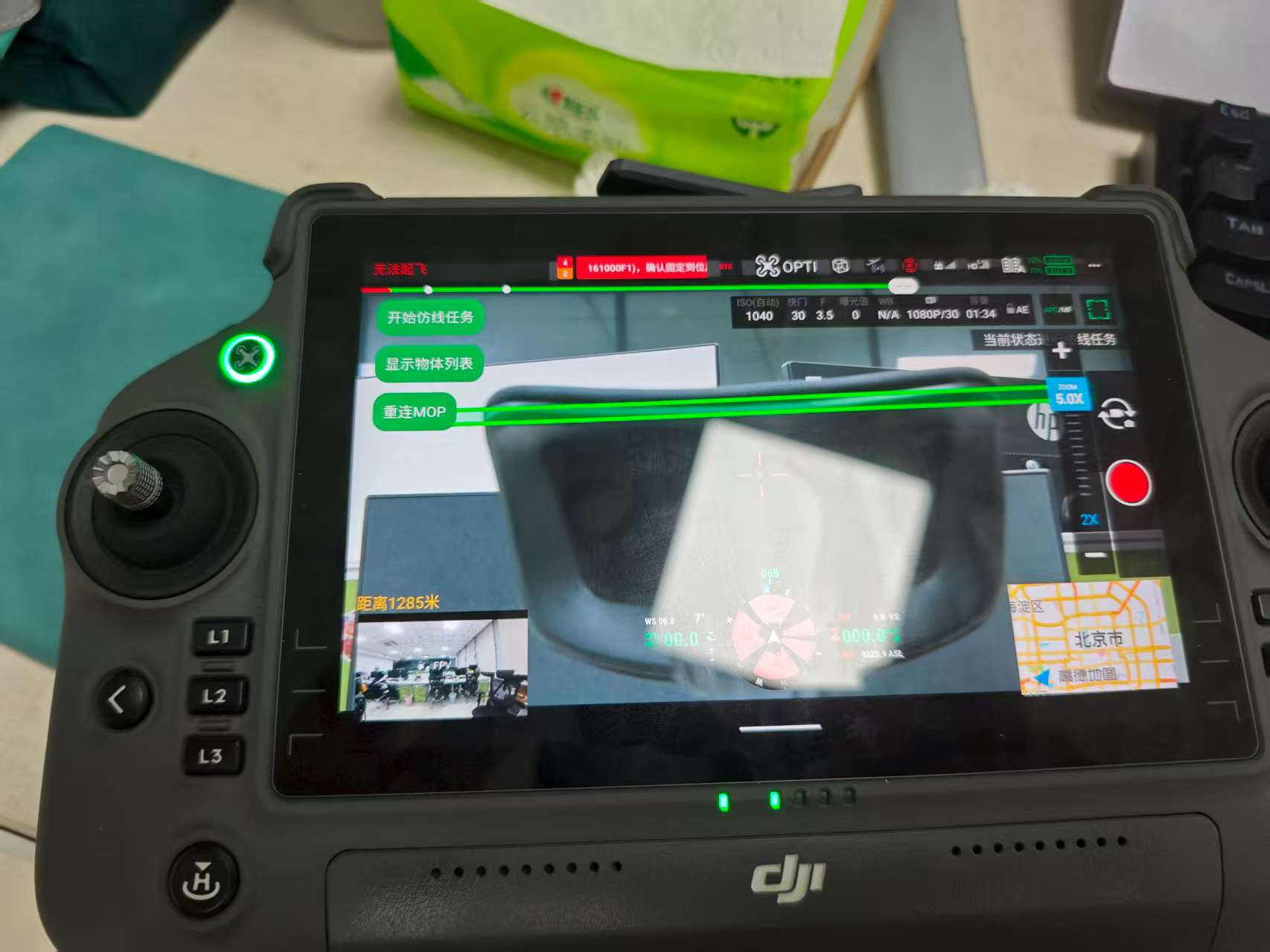

实现效果如下：
